Топливораздаточный пистолет

Топливораздаточный пистолет

Иллюстрации

Показать все

Реферат

Перекрестная ссылка на родственную заявку

Настоящая заявка испрашивает преимущества на основании международной заявки PCT/US 2008/076668, поданной 17 сентября 2008 г., описание которой полностью включено здесь путем ссылки.

Область техники

Настоящее изобретение относится к раздаточному пистолету для текучей среды, и, в частности, к раздаточному пистолету для текучей среды, имеющему систему улавливания паров.

Сущность изобретения

Раздаточный пистолет для текучей среды включает в себя съемный клапанный узел, который управляет потоком текучей среды и улавливанием паров текучей среды через корпус пистолета. Клапанный узел может быть предварительно собран и установлен в корпусе пистолета в виде единого блока. Пистолет может включать в себя приводимую в действие от разрежения систему автоматического отключения, которая предотвращает протекание текучей среды через пистолет, когда нижний по потоку конец сливного патрубка пистолета погружен в текучую среду. Система отключения может также приводиться в действие магнитом, чтобы позволить тестирование без нагрузки, при котором способность автоматического отключения и улавливания паров тестируются без выдачи текучей среды.

В одном варианте осуществления топливораздаточный пистолет включает в себя корпус пистолета, имеющий впускной конец для текучей среды и выпускной конец для текучей среды, клапан управления потоком паров и клапан управления потоком текучей среды. Исполнительный механизм выполнен с возможностью перемещения между нерабочим положением и рабочим положением. Компонент управления потоком текучей среды располагается в корпусе пистолета и имеет первый конец рядом с клапаном управления потоком текучей среды, причем компонент управления потоком текучей среды выполнен с возможностью перемещения между закрытым положением, в котором компонент управления потоком текучей среды удерживает клапан управления потоком текучей среды в закрытом положении, и открытым положением, в котором компонент управления потоком текучей среды позволяет клапану управления потоком текучей среды перемещаться в открытое положение в ответ на поток топлива. Компонент управления потоком паров соединен с исполнительным механизмом и клапаном управления потоком паров, причем компонент управления потоком паров выполнен с возможностью перемещения между закрытым положением и открытым положением в ответ на перемещение исполнительного механизма из нерабочего в рабочее положение. Клапан управления потоком паров открывается в ответ на перемещение компонента управления потоком паров из закрытого положения в открытое положение. Один или более соединительных элементов располагаются в корпусе пистолета, причем соединительные элементы выполнены с возможностью перемещения между зацепленным положением, зацепляющим компоненты управления потоком текучей среды и потоком паров, и расцепленным положением, расцепляющим по меньшей мере компонент управления потоком текучей среды. Оба компонента управления - и компонент управления потоком текучей среды, и компонент управления потоком паров - могут перемещаться в ответ на приведение в действие исполнительного механизма, когда соединительные элементы находятся в зацепленном положении, и компонент управления потоком паров может независимо перемещаться в ответ на приведение в действие исполнительного механизма, когда соединительные элементы находятся в расцепленном положении.

Согласно одному аспекту, компонент управления потоком паров может быть соединен с клапаном управления потоком паров с помощью стержня. Компонент управления потоком паров может представлять собой цилиндр.

Согласно другому аспекту, исполнительный механизм может включать в себя выступающую часть, идущую в корпус пистолета, и выступающая часть шарнирно поворачивается в ответ на перемещение исполнительного механизма.

Согласно другому аспекту, компонент управления потоком паров может включать в себя отверстие, имеющее размеры, обеспечивающие возможность приема выступающей части, и компонент управления потоком паров выполнен с возможностью перемещения в открытое положение в ответ на шарнирный поворот выступающей части.

Согласно еще одному аспекту, компонент управления потоком паров может располагаться внутри компонента управления потоком текучей среды с возможностью свободного перемещения в нем, и компонент управления потоком текучей среды содержит пару удлиненных прорезей, имеющих размеры, обеспечивающие возможность приема выступающей части с возможностью ее свободного перемещения в них.

Согласно другому аспекту, компонент управления потоком текучей среды может представлять собой цилиндр.

Согласно еще одному аспекту, компонент управления потоком текучей среды в закрытом положении может упираться в клапан управления потоком текучей среды для удержания клапана управления потоком текучей среды в закрытом положении, и компонент управления потоком текучей среды в открытом положении располагается на расстоянии от клапана управления потоком текучей среды.

Согласно дополнительному аспекту, топливораздаточный пистолет может содержать пружину отключения. Пружина отключения удерживает компонент управления потоком текучей среды в закрытом положении, когда исполнительный механизм находится в нерабочем положении.

Согласно другому аспекту, соединительные элементы могут представлять собой цилиндрические ролики. Могут использоваться два соединительных элемента.

Согласно еще одному аспекту, мембрана может быть расположена в камере корпуса пистолета и соединена с соединительными элементами, мембрана выполнена с возможностью перемещения из внутреннего положения во внешнее положение. Соединительные элементы перемещаются в расцепленное положение в ответ на перемещение мембраны во внешнее положение. Магнитный воротник может быть соединен с мембраной. Кронштейн может соединять мембрану и соединительные элементы, кронштейн включает в себя верхнюю поверхность, соединенную с мембраной, и два плеча, выступающие внутрь от верхней поверхности, каждое плечо имеет прорезь для приема соединительных элементов. Соединительные элементы выполнены с возможностью перемещения вдоль прорезей.

Согласно дополнительному аспекту, чувствительная к давлению пружина может быть соединена с мембраной, чувствительная к давлению пружина выполнена с возможностью перемещения из сжатого положения в растянутое положение в ответ на потерю давления текучей среды в корпусе пистолета. Мембрана может быть выполнена с возможностью перемещения в ответ на перемещение чувствительной к давлению пружины, и перемещение чувствительной к давлению пружины в растянутое положение перемещает мембрану и соединительные элементы в расцепленные положения, предотвращая открытие клапана управления потоком текучей среды.

Согласно другому аспекту, идентификационный знак продукта может включать в себя один или более штырьков, выступающих вниз от идентификационного знака продукта. Один или более штырьков взаимодействуют с одной или более канавок для приема штырьков, расположенных на верхней наружной поверхности корпуса пистолета, чтобы удерживать идентификационный знак продукта на корпусе пистолета. Идентификационный знак продукта может включать в себя первую часть и вторую часть. Чехол может располагаться над корпусом пистолета и второй частью идентификационного знака продукта, чтобы удерживать идентификационный знак продукта на корпусе пистолета.

Согласно еще одному аспекту, сливной патрубок может быть соединен с выпускным концом для текучей среды корпуса пистолета. Пистолет может содержать механизм определения положения, предотвращающий выдачу топлива, если по меньшей мере часть сливного патрубка располагается над горизонталью.

Согласно другому варианту осуществления, предлагается способ тестирования без нагрузки способности улавливания паров топливораздаточного пистолета. Топливораздаточный пистолет включает в себя корпус пистолета, имеющий впускной конец для текучей среды и выпускной конец для текучей среды, клапан управления потоком паров и клапан управления потоком текучей среды, исполнительный механизм, выполненный с возможностью перемещения между нерабочим положением и рабочим положением, компонент управления потоком текучей среды, расположенный в корпусе пистолета и выполненный с возможностью перемещения между закрытым положением, в котором компонент управления потоком текучей среды удерживает клапан управления потоком текучей среды в закрытом положении, и открытым положением, в котором компонент управления потоком текучей среды позволяет клапану управления потоком текучей среды перемещаться в открытое положение в ответ на поток топлива. Пистолет также включает в себя компонент управления потоком паров, соединенный с исполнительным компонентом и клапаном управления потоком паров, компонент управления потоком паров выполнен с возможностью перемещения между закрытым положением и открытым положением в ответ на перемещение исполнительного компонента из нерабочего в рабочее положение, причем клапан управления потоком паров открывается в ответ на перемещение компонента управления потоком паров из закрытого положения в открытое положение. По меньшей мере один соединительный элемент располагается в корпусе пистолета, соединительные элементы выполнены с возможностью перемещения между зацепленным положением, в котором они зацепляют компоненты управления потоком текучей среды и потоком паров, и расцепленным положением, в котором они расцепляют по меньшей мере компонент управления потоком текучей среды, причем оба компонента управления - и компонент управления потоком текучей среды, и компонент управления потоком паров - могут перемещаться в ответ на приведение в действие исполнительного механизма, когда соединительные элементы находятся в зацепленном положении, и компонент управления потоком паров может независимо перемещаться в ответ на приведение в действие исполнительного механизма, когда соединительные элементы находятся в расцепленном положении. Способ включает в себя размещение магнита над магнитным воротником на наружной части корпуса пистолета, причем магнитная сила магнита заставляет магнитный воротник перемещаться в направлении к магниту, перемещая указанный по меньшей мере один соединительный элемент в расцепленное положение, и перемещение исполнительного механизма в рабочее положение, так что компонент управления потоком паров перемещается в открытое положение в ответ на перемещение исполнительного механизма, и компонент управления потоком паров перемещает клапан управления потоком паров в открытое положение. Пары затем втягиваются через клапан управления потоком паров, при этом клапан управления потоком текучей среды удерживается в закрытом положении.

Согласно третьему варианту осуществления, пистолет для раздачи текучей среды включает в себя корпус пистолета, имеющий впускной конец и выпускной конец, и автономный клапанный узел, выполненный с возможностью размещения в корпусе пистолета и отделения от него. Клапанный узел включает в себя компонент управления потоком текучей среды, выполненный с возможностью перемещения между открытым положением и закрытым положением, несущую деталь, имеющую размеры, обеспечивающие возможность приема компонента управления потоком текучей среды, промежуточный компонент, прикрепленный к несущей детали, причем промежуточный компонент имеет клапанное седло, и клапан, имеющий корпус клапана, клапан выполнен с возможностью перемещения из закрытого положения, в котором корпус клапана садится в клапанное седло, в открытое положение, в котором корпус клапана располагается на расстоянии от клапанного седла. Клапан выполнен с возможностью перемещения в свое открытое положение, когда компонент управления потоком текучей среды находится в своем открытом положении. Крепление несущей детали к промежуточному компоненту захватывает компонент управления потоком текучей среды и клапан между несущей деталью и промежуточным компонентом, образуя автономный клапанный узел.

Согласно одному аспекту, автономный клапанный узел включает в себя смещающее средство для закрытия клапана, смещающее средство смещает компонент управления потоком текучей среды в направлении к корпусу клапана. Крепление несущей детали к промежуточному компоненту дополнительно захватывает смещающее средство между несущей деталью и промежуточным компонентом.

Согласно другому аспекту, пистолет включает в себя систему улавливания паров, включающую в себя автономный клапанный узел с компонентом управления потоком паров, выполненным с возможностью перемещения между открытым положением и закрытым положением, несущую деталь, имеющую размеры, обеспечивающие возможность приема компонента управления потоком паров, крепление несущей детали к промежуточному компоненту дополнительно захватывает компонент управления потоком паров между несущей деталью и промежуточным компонентом, и клапан управления потоком паров, соединенный с компонентом управления потоком паров. Система улавливания паров также включает в себя по меньшей мере один соединительный элемент, расположенный в корпусе пистолета, соединительный элемент выполнен с возможностью перемещения между зацепленным положением, в котором компонент управления потоком текучей среды и компонент управления потоком паров соединены, и расцепленным положением, в котором компонент управления потоком текучей среды и компонент управления потоком паров рассоединены. Компонент управления потоком паров выполнен с возможностью перемещения относительно компонента управления потоком текучей среды, когда указанный по меньшей мере один соединительный элемент находится в расцепленном положении.

Согласно еще одному аспекту, автономный клапанный узел включает в себя сильфон, имеющий первый конец и второй конец, сильфон герметично соединен с клапаном управления потоком паров на первом конце и герметично соединен с промежуточным элементом на втором конце. Прикрепление несущей детали к промежуточному компоненту дополнительно захватывает сильфон между несущей деталью и промежуточным компонентом. Клапан управления потоком паров может быть расположен таким образом, чтобы перекрывать путь потока паров, и клапан управления потоком текучей среды может быть расположен таким образом, чтобы перекрывать путь потока текучей среды, при этом сильфон располагается между путем потока паров и путем потока текучей среды.

Согласно еще одному аспекту, пистолет включает в себя соединитель, содержащий клапанное седло, имеющее форму, обеспечивающую возможность взаимодействия с клапаном управления потоком паров, соединитель зацепляется с помощью резьбы с корпусом пистолета на впускном участке, и соединитель толкает клапанный узел в направлении выпускного участка, когда соединитель зацепляется с помощью резьбы с корпусом пистолета. Может быть предусмотрено смещающее средство для закрытия клапана управления потоком паров. Смещающее средство смещает компонент управления потоком паров в направлении к клапану управления потоком паров, компонент управления потоком паров толкает клапан управления потоком паров в направлении клапанного седла. Прикрепление несущей детали к промежуточному компоненту дополнительно захватывает смещающее средство для закрытия клапана управления потоком паров между несущей деталью и промежуточным компонентом.

Согласно четвертому варианту осуществления, способ сборки пистолета включает в себя этапы предварительной сборки автономного клапанного узла, вставки автономного клапанного узла в корпус пистолета и присоединения соединителя к корпусу пистолета, при этом соединитель толкает клапанный узел в направлении вставки, чтобы соединить клапанный узел с корпусом пистолета. Этап предварительной сборки включает в себя установку по меньшей мере одного смещающего элемента в несущую деталь, установку компонента управления потоком текучей среды в несущую деталь таким образом, что компонент управления потоком текучей среды оперативно соединен со смещающим элементом внутри несущей детали, соединение клапана управления с компонентом управления потоком текучей среды, и по меньшей мере частичное сжатие пружины путем зацепления промежуточного компонента с несущей деталью. Промежуточный компонент захватывает смещающий элемент и клапан управления, когда промежуточный компонент зацепляется с несущей деталью.

Согласно пятому варианту осуществления, топливораздаточный пистолет включает в себя корпус пистолета с впускным концом для топлива и выпускным концом для топлива, клапан управления потоком текучей среды, расположенный в корпусе пистолета и выполненный с возможностью перемещения между закрытым положением, в котором клапан управления потоком текучей среды предотвращает протекание текучей среды через корпус пистолета, и открытым положением, в котором клапан управления потоком текучей среды позволяет протекание текучей среды через корпус пистолета. Пистолет также включает в себя клапан управления потоком паров, расположенный в корпусе пистолета и выполненный с возможностью перемещения между закрытым положением, в котором клапан управления потоком паров предотвращает прохождение паров через корпус пистолета, и открытым положением, в котором клапан управления потоком паров позволяет протекание паров через корпус пистолета. По меньшей мере один соединительный элемент располагается в корпусе пистолета и выполнен с возможностью перемещения между зацепленным положением, в котором компонент управления потоком текучей среды и компонент управления потоком паров соединены, и расцепленным положением, в котором компонент управления потоком текучей среды и компонент управления потоком паров рассоединены. Магнитный воротник соединен с указанным по меньшей мере одним соединительным элементом, магнитный воротник выполнен с возможностью перемещения между намагниченным положением, в котором указанный по меньшей мере один соединительный элемент находится в расцепленном положении, и ненамагниченным положением, в котором соединительный элемент может перемещаться в зацепленное положение.

Краткое описание чертежей

Описанные выше и другие признаки и преимущества настоящего изобретения и способ их достижения станут более очевидны, и непосредственно само изобретение станет более понятно с помощью последующего описания вариантов осуществления изобретения вместе с прилагаемыми чертежами.

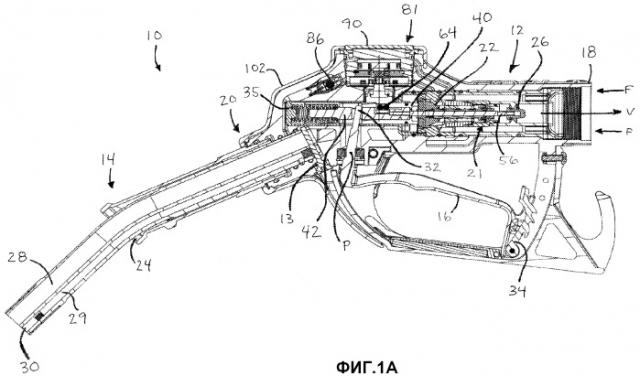

Фиг.1А - общий вид в разрезе пистолета в соответствии с вариантом осуществления изобретения.

Фиг.1В - общий вид в разрезе пистолета, показанного на фиг.1А.

Фиг.2 - местный вид в разрезе пистолета, показанного на фиг.1А, иллюстрирующий клапанный узел и систему автоматического отключения.

Фиг.3 - вид в разрезе с пространственным разделением деталей пистолета, показанного на фиг.1А.

Фиг.4 - вид в разрезе клапанного узла в соответствии с настоящим изобретением и соединителя, который упирается в клапанный узел.

Фиг.5 - вид в разрезе с пространственным разделением деталей клапанного узла и соединителя, показанных на фиг.4.

Фиг.6 - общий вид с пространственным разделением деталей клапанного узла и соединителя, показанных на фиг.4.

Фиг.7 - общий вид компонента управления потоком текучей среды пистолета, показанного на фиг.1.

Фиг.8А - общий вид в разрезе системы автоматического отключения в соответствии с настоящим изобретением, показанной вместе с идентификационным знаком продукта.

Фиг.8В - вид в разрезе системы автоматического отключения на фиг.8А, показанной вместе с прикрепленным идентификационным знаком продукта.

Фиг.9 - общий вид узла мембраны пистолета, показанного на фиг.1.

Фиг.10 - общий вид идентификационного знака продукта пистолета, показанного на фиг.1.

Подробное описание

Хотя настоящее изобретение может быть осуществлено во многих различных формах, здесь подробно описывается и показан на чертежах предпочтительный вариант осуществления, при этом понятно, что данное описание необходимо рассматривать в качестве иллюстративного примера идей настоящего изобретения, и оно не ограничивает иллюстрируемым вариантом осуществления настоящее изобретение в его широком аспекте.

Как показано на фиг.1 и фиг.2, здесь раскрывается раздаточный пистолет 10 для текучей среды, например для раздачи топлива из обычного резервуара для хранения топлива на топливозаправочной станции. Пистолет 10 включает в себя корпус 12 пистолета, сливной патрубок 14 и исполнительный механизм 16. Корпус 12 пистолета имеет впускной конец 18 для текучей среды и выпускной конец 20 для текучей среды. Для удобства впускной конец 18 для текучей среды здесь в целом относится к участку «выше по потоку» пистолета 10, и выпускной конец 20 для текучей среды здесь в целом относится к участку «ниже по потоку» пистолета 10. Сливной патрубок 14 соединен с выпускным концом 20 для текучей среды корпуса 12 пистолета с помощью стопорного штифта 13. Корпус 12 пистолета включает в себя размещенный в нем клапанный узел 21 для управления потоком текучей среды и потоком паров через пистолет 10, как будет описано подробно ниже.

Сливной патрубок 14 имеет размеры, обеспечивающие возможность его вставки внутрь заполняемого бака, например, заправочного бака транспортного средства, и включает в себя канал 28 для текучей среды для протекания текучей среды. Типично пистолет 10 соединен с обычным топливораздаточным устройством (не показано) через обычный шланг (не показан), оперативно соединенный с корпусом 12 пистолета на впускном конце 18 для топлива. Раздаточное устройство выдает топливо из обычного резервуара для хранения топлива (не показано) через шланг к впускному концу для топлива. При приведении в действие исполнительного механизма 16 топливо течет от впускного конца 18 для топлива через корпус 12 пистолета через корпус 22 клапана управления и наружу через канал 28 для текучей среды сливного патрубка 14. Корпус 22 клапана управления по выбору перекрывает поток текучей среды через корпус 12 пистолета, как будет рассмотрено подробно ниже.

Пистолет 10 включает в себя систему улавливания паров для улавливания паров текучей среды, образующихся во время раздачи текучей среды. Как будет описано подробно ниже, системой улавливания паров управляют с помощью клапана 26 управления потоком паров. Клапан 26 управления потоком паров управляет потоком уловленных паров от сливного патрубка 14 через корпус 12 пистолета к раздаточному устройству путем перекрытия по выбору пути потока паров в корпусе 12 пистолета, как будет рассмотрено подробно ниже. Клапан 26 управления потоком паров смещен в закрытое или перекрывающее положение, когда пистолет 10 выключен. Это предотвращает возврат воздуха в резервуар для хранения, когда пистолет 10 не используется. Когда пистолет 10 включен, клапан 26 управления потоком паров открывается, чтобы позволить улавливание паров из заполненного бака. Клапан 26 управления потоком паров может располагаться ближе к впускному концу 18 для текучей среды корпуса 12 пистолета, чем клапан 22 управления потоком текучей среды. Клапан 26 управления потоком паров может иметь поперечное сечение в форме параболы, так что поток паров, протекающих через клапан 26 управления потоком паров, в целом пропорционален положению клапана 26 управления потоком паров. Альтернативно, клапан 26 управления потоком паров может иметь форму, обеспечивающую работу по принципу «включено-выключено», так что даже небольшое перемещение клапана управления потоком паров из закрытого в открытое положение приведет к максимальному потоку паров через клапан 26 управления потоком паров.

Как лучше всего показано на фиг.1В, система улавливания паров включает в себя канал 24 для возврата паров, проходящий вдоль по меньшей мере участка наружной поверхности сливного патрубка 14. Канал 24 сообщается по текучей среде с канальным участком 24А посредством прохода через корпус 12 пистолета (не показан в плоскости разреза на фиг.1А и фиг.2). Канальный участок 24А идет в направлении впускного конца 18 для текучей среды корпуса 12 пистолета и соединяется далее с наружным канальным участком 24В. Канал 24В сообщается по текучей среде с внутренним канальным участком 24С с помощью проходящего вбок прохода 24D (фиг.1В и фиг.5). Таким образом, пары текут от заполняемого бака в сливной патрубок 14 через каналы 24-24D для возврата паров и наружу от корпуса 12 пистолета по пути V (фиг.1А). Как будет рассмотрено подробно ниже, потоком паров из канала 24 в канальный участок 24D управляет клапан 26 управления потоком паров, расположенный на впускном конце 18 для текучей среды корпуса 12 пистолета между канальными участками 24С и 24D.

Предпочтительно, система улавливания паров улавливает пары из внутреннего пространства заполняемого бака, например, из заправочного бака транспортного средства, которые иначе могли бы вытечь в окружающую атмосферу во время заполнения. Уловленные пары, например, далее могут быть возвращены в резервуар для хранения текучей среды.

Как показано на фиг.1А и фиг.2, исполнительный механизм 16 располагается в целом вдоль наружной части корпуса 12 пистолета. Когда исполнительный механизм 16 находится в нерабочем или опущенном положении, пистолет 10 выключен, и выдачи текучей среды не происходит. Исполнительный механизм 16 выполнен с возможностью перемещения из нерабочего положения в рабочее или поднятое положение, например посредством перемещения его в направлении корпуса 12 пистолета из нерабочего в рабочее положение. Когда исполнительный механизм 16 переведен в рабочее положение, пистолет 10 включен и будет позволять выдачу текучей среды через него после преодоления действия некоторых условий отключения, как будет описано ниже.

Перемещение исполнительного механизма 16 в рабочее положение может открыть как корпус 22 клапана управления потоком текучей среды, так и клапан 26 управления потоком паров. Как показано на фиг.2, исполнительный механизм 16 включает в себя выступающую часть 32, идущую через наружную поверхность корпуса 12 пистолета и прорезь 50 компонента 40 управления потоком текучей среды, чтобы зацепить компонент 42 управления потоком паров, как будет рассмотрено ниже. Перемещение исполнительного механизма 16 в рабочее положение заставляет выступающую часть 32 шарнирно поворачиваться в шарнире Р, перемещая конец 32' выступающей части 32 в направлении выпускного конца 20 для текучей среды корпуса 12 пистолета. Исполнительный механизм 16 может включать в себя обычную защелку 34 (фиг.1В), которая удерживает исполнительный механизм 16 в рабочем положении во время заполнения заполняемого бака.

Как показано на фиг.4-6, компонент 40 управления потоком текучей среды включает в себя первый конец 44 и второй конец 46 (фиг.5 и фиг.6). Первый конец 44 компонента 40 управления потоком текучей среды располагается рядом с корпусом 22 клапана управления потоком текучей среды (фиг.4). Компонент 40 управления потоком текучей среды выполнен с возможностью перемещения между закрытым и открытым положением. Корпус 22 клапана управления потоком текучей среды, которым может быть, например, обратный клапан, управляет потоком текучей среды через корпус 12 пистолета и наружу через сливной патрубок 14. Корпус 22 клапана управления потоком текучей среды располагается в корпусе 12 пистолета, как часть узла 21 (фиг.3 и фиг.4).

Корпус 22 управления потоком текучей среды и клапанное седло 39' образуют клапан управления потоком текучей среды. В закрытом или выключенном положении корпус 22 клапана управления потоком текучей среды садится в клапанное седло 39', образованное на промежуточном пропускающем текучую среду компоненте 39, для предотвращения протекания текучей среды через пистолет 10. Более конкретно, компонент 40 управления потоком текучей среды толкает корпус 22 клапана управления потоком текучей среды в направлении клапанного седла 39' за счет усилия, прилагаемого пружиной 38 отключения, которая является пружиной сжатия. Корпус 22 клапана управления потоком текучей среды также смещается в закрытое положение пружиной 27 клапана, являющейся пружиной растяжения, которая слабее пружины отключения. Пружина 27 клапана может, например, иметь ровно такую жесткость, которая достаточна для предотвращения утечки через корпус 22 клапана под действием небольшого давления текучей среды, такого, чтобы пройти проверку на утечку. В одном примерном варианте осуществления пружина 27 может обеспечивать усилие смещения, достаточное для предотвращения открытия корпуса 22 клапана под действием давления, прилагаемого весом столба воды высотой два метра в стандартном шланге, присоединенном к впускному концу 18 для текучей среды. Не выходя из объема изобретения, любой другой смещающий элемент может использоваться вместо используемых здесь пружин. Также, не выходя из объема изобретения, клапанное седло 39' может быть образовано как часть или компонент, отдельный от промежуточного компонента 39, или образовано в одном из других компонентов клапанного узла 21.

Промежуточный компонент 39 включает в себя множество отверстий 39'' Вентури, расположенных на клапанном седле 39'. Когда корпус 22 клапана управления текучей средой находится в открытом положении, текучая среда, проходящая через корпус 22 клапана управления текучей средой и клапанное седло 39', создает эффект Вентури, который образует разрежение внутри корпуса 12 пистолета через отверстия 39'' Вентури. Как будет рассмотрено дополнительно ниже, это разрежение обеспечивает правильное функционирование системы 81 автоматического отключения.

Первый конец 44 компонента 40 управления потоком текучей среды может включать в себя выступающее наружу кольцо или заплечик 48 (фиг.4 и фиг.5). Это кольцо может использоваться для обеспечения более надежного упора компонента 40 управления потоком текучей среды в корпус 22 клапана управления потоком текучей среды.

Компонент 42 управления потоком паров располагается внутри компонента 40 управления потоком текучей среды, так что компоненты 40, 42 имеют общую ось, вдоль который каждый из компонентов 40, 42 может независимо перемещаться. Компонент 42 управления потоком паров имеет размеры, обеспечивающие возможность его свободного перемещения внутри компонента 40 управления потоком текучей среды вдоль оси. В примерном варианте осуществления компонент 40 управления потоком текучей среды и компонент 42 управления потоком паров являются цилиндрическими. Однако, не выходя из объема изобретения, компоненты 40, 42 управления потоком текучей среды и потоком паров могут располагаться рядом друг с другом и могут иметь другие, нецилиндрические формы. Компоненты 40, 42 управления потоком текучей среды и потоком паров располагаются в корпусе пистолета ниже по потоку относительно клапанов 22, 26 управления потоком текучей среды и потоком паров и взаимодействуют с исполнительным механизмом 16 (как было рассмотрено выше), чтобы открыть клапаны 22, 26 управления потоком текучей среды и потоком паров, преодолевая усилия смещения, в ответ на перемещение исполнительного механизма 16.

Как показано на фиг.4-6, клапанный узел 21 включает в себя части, показанные на фиг.4, каждая из которых является съемной. В несущей детали 35, на ее нижнем по потоку конце, размещается пружина 38 отключения. Пружина 37 для клапана управления потоком паров, представляющая собой пружину сжатия в иллюстрируемом варианте осуществления, в свою очередь размещается во внутренней полости пружины 38 отключения. Опционально несущая деталь 35 может включать в себя выступающую часть 35' на ее нижнем по потоку конце, причем выступающая часть 35' выполнена с возможностью ее размещения в пружине 37 для клапана управления потоком паров, чтобы удерживать пружины 37, 38 по центру во внутреннем пространстве несущей детали 35.

Компонент 40 управления потоком текучей среды также размещается в несущей детали 35, причем второй конец 46 компонента 40 управления потоком текучей среды имеет полость 46' (фиг.5), имеющую размеры, обеспечивающие возможность приема части пружины 38 отключения. Пружина 38 отключения упирается в верхний по потоку конец полости 46'. Компонент 42 управления потоком паров размещается внутри компонента 40 управления потоком текучей среды, причем заплечик 37' компонента 42 управления потоком паров упирается в верхний по потоку конец пружины 37 для клапана управления потоком паров. Входная часть 35'' (фиг.5 и фиг.6) несущей детали 35 включает в себя резьбу для зацепления с помощью резьбы промежуточного проводящего текучую среду компонента 39. При полном зацеплении с помощью резьбы промежуточного компонента 39 с несущей деталью 35 пружина 38 отключения может немного сжиматься. Усилие смещения, создаваемое этим сжатием, перемещает заплечик 48 компонента 40 управления потоком текучей среды в контакт с корпусом 22 клапана, и имеющая форму усеченного конуса наружная поверхность корпуса 22 клапана упирается в клапанное седло 39'.

Далее, корпус 22 клапана может быть присоединен с помощью резьбы к плунжеру 53 перед присоединением к несущей детали 35 промежуточного компонента 39, чтобы предотвратить поворот корпуса 22 клапана в седле 39'. Пружина 27 клапана размещается на плунжере 53 перед его присоединением с помощью резьбы к корпусу 22 клапана, и пружина 27 может быть немного смещена (т.е. растянута) при полном зацеплении с помощью резьбы между плунжером 53 и корпусом 22 клапана, подобно пружине 38 отключения.

Дополнительно, пружина 37 для клапана управления потоком паров может также немного сжиматься при присоединении промежуточного компонента 39 к несущей детали 35. Более конкретно, компонент 40 управления потоком текучей среды может включать в себя внутренний заплечик 40', который передает направленное вниз по потоку движение компонента 42 управления потоком паров, вызываемое зацеплением с помощью резьбы между промежуточным компонентом 39 и несущей деталью 35.

Стержень 52 может быть затем зацеплен с помощью резьбы с компонентом 42 управления потоком паров, например посредством ввинчивания первого конца 54 стержня 52 в верхний по потоку конец 42' компонента 42 управления потоком паров. Стержень 52 размещается в плунжере 53, который зацепляет с помощью резьбы корпус 22 клапана на его нижнем по потоку конце. Альтернативно, стержень 52 может быть установлен перед присоединением промежуточного компонента 39 к несущей детали 35.

Затем на плунжер 53 устанавливается замковый элемент 55, зубцы 55' которого размещаются в соответствующих пустотах 55'' в промежуточном компоненте 39 (фиг.6), чтобы предотвратить поворот замкового элемента 55 относительно промежуточного компонента 39 (рассматривается подробно ниже). Первый конец сильфона 59 установлен на верхнем конце плунжера 53, при этом первый конец размещается между плунжером 53 и стопором 59' мембраны (фиг.4), тем самым обеспечивая оперативное соединение первого конца сильфона 59 с корпусом 22 клапана через плунжер 53. Крышка 57 зацепляется с помощью резьбы с замковым элементом 44, чтобы обжать или заключить в себе нижний по потоку или второй конец сильфона 59, тем самым обеспечивая оперативное соединение второго конца сильфона 59 с промежуточным компонентом через замковый элемент 55, когда соединитель 25 установлен (как будет рассмотрено ниже). Верхний по потоку или второй конец 56 стержня 52 затем соединяется с помощью резьбы с клапаном 26 управления потоком паров, тем самым получая собранный узел 21 клапана. Когда клапанный узел 21 полностью собран, замковый элемент 55 и крышка 57 являются подвижными в осевом направлении на небольшое расстояние, но при этом их отделение предотвращается клапаном 26 управления потоком паров.

Сильфон 59 имеет несколько функций и преимуществ. Он создает непроницаемое по текучей среде уплотнение между путем потока текучей среды (который включает в себя область ниже по потоку относительно сильфона 59) и путем потока паров (выше по потоку относительно сильфона 59), независимо от относительного положения корпуса 22 клапана. Тем самым, например, сильфон 59 уменьшает нео
