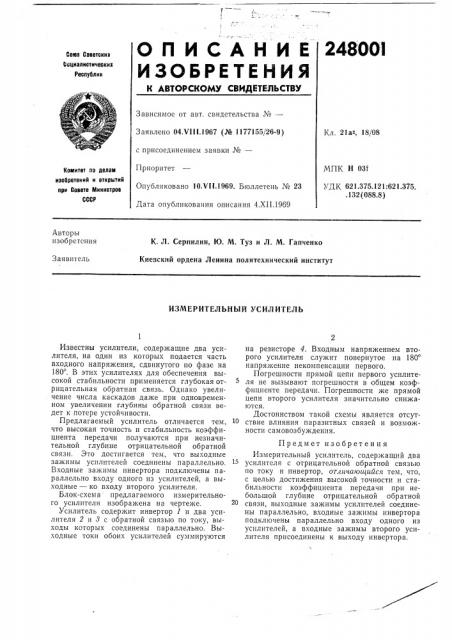

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

248 00l

Союз Советския

Социалистическиз

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 04Х11!.1967 (№ 1177155/26-9) с присоединением заявки №вЂ”

Приоритет

Опубликовано 10.VII.1969. Бюллетень № 23

Дата опубликования описания 4.XII.1969

Кл. 21а-, 18/08

МПК Н 031

УДК, 621.375 121:621 375. .132 (088.8) Комитет по делам изобретений и открытий при Совете Иииистрое

СССР

Авторы изобретения

К. Л. Серпилин, Ю. М. Туз и Л. М. Гапченко

Киевский ордена Ленина политехнический институт

Заявитель

ИЗМЕРИТЕЛЬНЫЙ УСИЛИТЕЛЬ

Известны усилители, содержащие два усилителя, на один из которых подается часть входного напряжения, сдвинутого по фазе на

180 . В этих усилителях для обеспечения высокой стабильности применяется глубокая отрицательная обратная связь. Однако увеличение числа каскадов даже при одновременном увеличении глубины обратной связи ведет к потере устойчивости.

Предлагаемый усилитель отличается тем, что высокая точность и стабильность коэффициента передачи получаются при незначительной глубине отрицательной обратной связи. Это достигается тем, что выходные зажимы усилителей соединены параллельно.

Входные зажимы инвертора подключены параллельно входу одного из усилителей, а выходные — ко входу второго усилителя.

Блок-схема предлагаемого измерительного усилителя изображена на чертеже.

Усилитель содержит инвертор 1 и два усилителя 2 и 8 с обратной связью по току, выходы которых соединены параллельно. Выходные токи обоих усилителей суммируются на резисторе 4. Входным напряжением второго усилителя служит повернутое на 180 напряжение некомпенсации первого.

Погрешности прямой цепи первого усилителя не вызывают погрешности в общем коэффициенте передачи. Погрешности же прямой цепи второго усилителя значительно снижаются.

Достоинством такой схемы является отсутствие влияния паразитных связей и возможности самовозбуждения.

Предмет изобретения

Измерительный усилитель, содержащий два усилителя с отрицательной обратной связью по току и инвертор, отличающийся тем, что, с целью достижения высокой точности и стабильности коэффициента передачи при небольшой глубине отрицательной обратной связи, выходные зажимы усилителей соединены параллельно, входные зажимы инвертора подключены параллельно входу одного из усилителей, а входные зажимы второго усилителя присоединены к выходу инвертора, 248001
