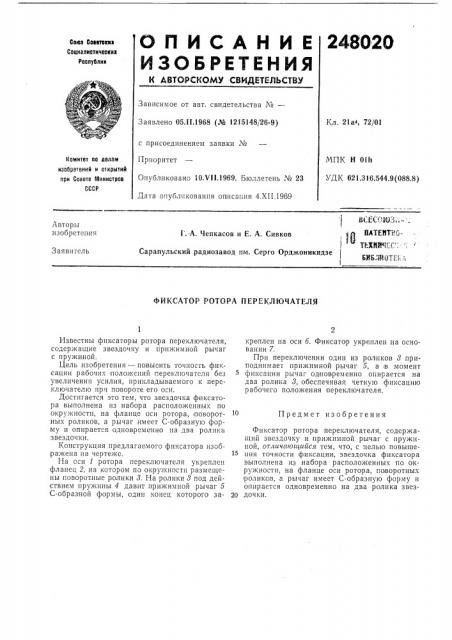

О П И С А Н И Е 248020

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советскик

Социалистическик

Республик

Зависимое от авт, свидетельства №вЂ”

Кл. 21а, 72/01

Заявлено 05.II.1968 (¹ 1215148/26-9) с присоединением заявки №

Приоритет

Опубликовано 10Х11.1969. Бюллетень № 23

Дата опубликования огсисапия 4.XI I.1969

МПК Н Olh

УДК 621.316.544.9 (088.8) Комитет по делам изобретений н открытий прн Спеете Мннистрое

СССР

) it1 И(IU ;." .

Г. А. Чепкасов и Е. А. Сивков ПЛТЕНТК0ТЕХНИЧЕЕГ ., Сарапульский радиозавод им. Серго Орджоникидзе

БИБ„И0тЕ

Авторы изобретеш.я

Заяви гель

ФИКСАТОР РОТОРА ПЕРЕКЛЮЧАТЕЛЯ

Известны фиксаторы ротора переключателя, содержащие звездочку и прижимной рычаг с пружиной.

Цель изобретения — повысить точность фиксации рабочих положений переключателя без увеличения усилия, прикладываемого к переключателю при повороте его оси.

Достигается это тем, что звездочка фиксатора выполнена из набора расположенных по окружности, на фланце оси ротора, поворотных роликов, а рычаг имеет С-образную форму и опирается одновременно на два ролика звездочки.

Конструкция предлагаемого фиксатора изоб ражена на чертеже.

На оси 1 ротора переключателя укреплен фланец 2, на котором по окружности размещены поворотные ролики 8 На ролики 8 под действием пружины 4 давит прижимной рычаг 5

С-образной формы, один конец которого закреплен на оси 6. Фиксатор укреплен на основании 7.

При переключении один из роликов 8 приподнимает прижимной рычаг 5, а в момент фиксации рычаг одновременно опирается на два ролика 8, обеспечивая четкую фиксацию рабочего положения переключателя.

10 Предмет изобретения

Фиксатор ротора переключателя, содержащий звездочку и прижимной рычаг с пружиной, отлича оцийся тем, что, с целью повышения точности фиксации, звездочка фиксатора выполнена из набора расположенных по окружности, на фланце оси ротора, поворотных роликов, а рычаг имеет С-образную форму и опирается одновременно на два ролика звез20 дочки.
