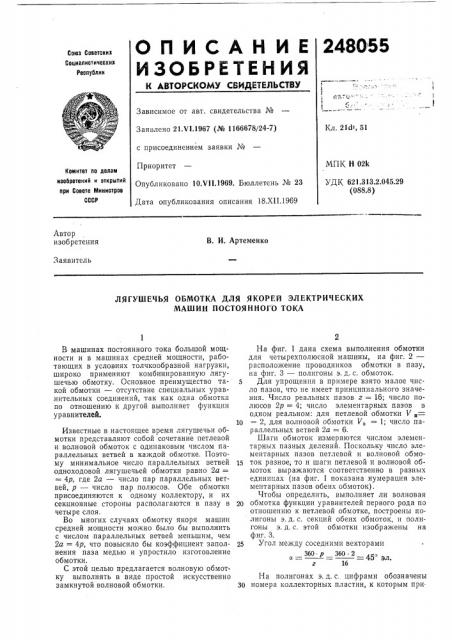

ЛЯГУШЕЧЬЯ ОБМОТКА ДЛЯ ЯКОРЕЙ ЭЛЕКТРИЧЕСКИХ
МАШИН ПОСТОЯННОГО ТОКА
В машинах постоянного тока большой мощности и в машинах средней мощности, работающих в условиях толчкообразной нагрузки, широко применяют комбинированную лягушечью обмотку. Основное преимущество такой обмотки — отсутствие специальных уравнительных соединений, так как одна обмотка по отношению к другой выполняет функции уравнителей.
Известные в настоящее время лягушечьи обмотки представляют собой сочетание петлевой и волновой обмоток с одинаковым числом параллельных ветвей в каждой обмотке. Поэтому минимальное число параллельных ветвей одноходовой лягушечьей обмотки равно 2а =
= 4р, где 2а — число пар параллельных ветвей, р — число пар полюсов. Обе обмотки присоединяются к одному коллектору, и их секционные стороны располагаются в пазу в четыре слоя.
Во многих случаях обмотку якоря машин средней мощности можно было бы выполнить с числом параллельных ветвей меньшим, чем
2а = 4р, что повысило бы коэффициент заполнения паза медью и упростило изготовление обмотки.
С этой целью предлагается волновую обмотку выполнять в виде простой искусственно замкнутой волновой обмотки.
На фиг. 1 дана схема выполнения обмотки для четырехполюсной машины, на фиг. 2— расположение проводников обмотки в пазу, на фиг. 3 — полигоны э. д. с. обмоток.
Для упрощения в примере взято малое число пазов, что не имеет принципиального значения. Число реальных пазов z = 16; число полюсов 2р = 4; число элементарных пазов в одном реальном: для петлевой обмотки V „=
10 = 2, для волновой обмотки V, = 1; число параллельных ветвей 2а = 6.
Шаги обмоток измеряются числом элементарных пазных делений. Поскольку число элементарных пазов петлевой и волновой обмо15 ток разное; то и шаги петлевой и волновой обмоток выражаются соответственно в разных единицах (на фиг. 1 показана нумерация элементарных пазов обеих обмоток).
Чтобы определить, выполняет ли волновая
20 обмотка функции уравнителей первого рода по отношению к петлевой обмотке, построены полигоны э. д. с. секций обеих обмоток, и полигоны э. д. с. этой обмотки изображены на фиг. 3.
25 Угол между соседними векторами а= = =45 эл.
360 р 360 2
На полигонах э. д. с. цифрами обозначены
30 номера коллекторных пластин, к которым при.
3 соединены секции, номер пластины указан в начале вектора, изображающего э. д. с. данной секции.
Полигоны э.д. с. показывают, что волновая обмотка по отношению к .петлевой выполняет роль уравнителей первого ряда. Действительно, контур, образованный последовательно соединенными секцией петлевой и секцией волновой обмоток, соединяет две коллекторные пластины, которые должны иметь одинаковый потенциал. Поскольку э. д. с. в этом контуре равна нулю, то он и является уравнителем первого ряда.
К коллекторным пластинам (фиг. 1 и 3) присоединены две последовательно соединенные следующие секции: секция петлевой обмотки 8 — 11 и секция волновой обмотки б — 10.
Сумма э. д. с. этих двух последовательно соединенных секций равна нулю, Другие секции образуют аналогичные контуры (см. фиг. 1 и 3).
Предложенная обмотка с уменьшенным числом параллельных ветвей конструктивно выполняется так же, как и обычная лягушечья обмотка с расположением секционных сторон в пазу в четыре слоя.
На фиг. 2 показан один из возможных вариантов размещения секционных сторон в пазу для обмотки, схема которой приведена на фиг. 1. При таком расположении проводников выводы секций волновой обмотки у входа в коллектор должны быть сплющены или повернуты на 90 . Такие операции не вызывают затруднений и широко применяются в процессе производства электрических машин.
Предложенную комбинированную обмотку целесообразно применять во всех машинах постоянного тока, у которых число параллельных ветвей, рассчитанное по допустимому току на одну ветвь, близко к числу полюсов.
Целесообразно применять ее для тяговых двигателей электровозов, тяговых генераторов тепловозов и для других аналогичных машин.
Предмет изобретения
Лягушечья обмотка для якорей электрических машин постоянного тока, представляющая собой сочетание сложной петлевой и волновой обмоток, отличающаяся тем, что, с целью упрощения изготовления обмотки и улучшения коэффициента заполнения паза, волновая обмотка выполнена в виде простой искусственно замкнутой обмотки.
