Устройство формирования изображения и способ управления им

Устройство формирования изображения и способ управления им

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Представленное изобретение относится к устройству формирования изображения, имеющему функцию, которая облегчает установку объекта, который должен быть захвачен в съемочном расстоянии при масштабировании, и способу формирования изображения.

ОПИСАНИЕ ОБЛАСТИ ТЕХНИКИ

[0002] В последние годы увеличение становится все большим и большим в устройстве формирования изображения, таком как цифровая камера. В устройстве формирования изображения, которое имеет функцию масштабирования большого увеличения, даже небольшое движение объекта может привести к выпадению из кадра во время настройки угла поля зрения в состоянии ультра-телеобъектива. Даже малая операция панорамирования фотографом, имеющим камеру в состоянии готовности, вызывает большое изменение в диапазоне угла поля зрения. В таком состоянии ультра-телеобъектива кадрирование движущегося объекта в требуемый угол поля зрения является трудным. Чтобы решить эту проблему, японская выложенная заявка на патент номер 2006-019852 предложила устройство формирования изображения, которое может легко отследить удаленный движущийся объект.

[0003] Устройство формирования изображения, описанное в японской выложенной заявке на патент номер 2006-019852, выполняет отображение проходного изображения в состоянии ожидания съемки с линзой масштабирования, наведенной на стороне с широким углом поля зрения, и отображает в качестве кадра часть, которая становится съемочным расстоянием при наезде камеры посредством заранее определенного увеличения на проходном изображении. Когда кнопка затвора наполовину нажата в этом состоянии, линза масштабирования приводится в действие, чтобы выполнять наезд камеры посредством заранее определенного увеличения. Когда кнопка затвора полностью нажата в этом состоянии, реальная съемка может быть выполнена в состоянии «наезда камеры». Когда кнопка затвора освобождена (разблокирована), линза масштабирования приводится в действие, чтобы выполнять «отъезд камеры» (отдаление) к исходной позиции масштабирования стороны с широким углом поля зрения. Следовательно, удаленный движущийся объект может быть легко установлен в пределах диапазона съемки во время «наезда камеры».

[0004] Согласно способу, описанному в выложенной японской заявке на патент номер 2006-019852, отображение проходного изображения с позиции масштабирования выполняется на стороне угла, более широкого, чем угол поля зрения для реальной съемки. Следовательно, когда установка съемки изменяется во время проверки эффектов посредством проходного изображения стороны с широким углом поля зрения, реальная съемка выполняется с помощью режима «наезда камеры» большим, чем показывается во время отображения проходного изображения. Это может помешать достижению эффектов, проверяемых посредством проходного изображения. Например, когда экспозиция настроена на основе проходного изображения со стороны с широким углом поля зрения, количество света, захваченного во время реальной съемки, может быть уменьшено посредством степени наезда камеры, таким образом делая фактически захваченное изображение более темным, чем то, которое проверяется проходным изображением. Даже когда экспозиция настроена быть подходящей всему проходному изображению со стороны с широким углом поля зрения, изображение может быть слишком ярким или темным, если та же самая экспозиция установлена относительно съемочного расстояния, приближенного во время реальной съемки. Когда фокус настроен, чтобы быть фиксированным во время отображения проходного изображения со стороны с широким углом поля зрения, во время реальной съемки настройка может быть разрегулирована между линзой масштабирования и линзой фокусировки посредством величины наезда камеры, вызывая расплывчатое изображение в реальной съемке. Аналогично для других пунктов установки, когда установка настроена для съемки с позиции масштабирования, отличной от позиции масштабирования реальной съемки, а реальная съемка выполняется на этой установке, в то же время изменяя позицию масштабирования, пользователь может не получить требуемое изображение.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] Представленное изобретение предназначено для предотвращения захвата изображения, не намеченного пользователем из-за изменения установки съемки, когда отображение проходного изображения выполняется в позиции масштабирования, установленной отличной от угла поля зрения для реальной съемки.

[0006] Согласно аспекту представленного изобретения, устройство отображения включает в себя блок операций, сконфигурированный, чтобы давать команду об изменении установки съемки, блок команд, сконфигурированный выдавать команды начала или завершения функции для временного изменения позиции масштабирования, блок управления записью, сконфигурированный, чтобы записывать позицию масштабирования, взятую до начала функции, в качестве первой позиции в блоке записи, блок управления масштабированием, сконфигурированный, чтобы выполнять управление для перемещения позиции масштабирования от первой позиции ко второй позиции согласно команде начала функции из блока команд, и от второй позиции к первой позиции, записанной в блоке записи, согласно команде о завершении функции из блока команд, и блок управления, сконфигурированный для выполнения управления, когда позиция масштабирования находится во второй позиции, под управлением блока управления масштабированием, не делать никаких изменений согласно команде изменения конкретной установки съемки от блока операций.

[0007] Представленное изобретение может уменьшить возможность захвата изображения, незапланированного пользователем из-за изменения установки съемки, когда отображение проходного изображения выполняется в позиции масштабирования, установленной отличной от угла поля зрения для реальной съемки.

[0008] Другие признаки и аспекты представленного изобретения станут очевидными из нижеследующего подробного описания примерных вариантов осуществления со ссылками на приложенные чертежи.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0009] Сопровождающие чертежи, которые приложены и составляют часть описания, иллюстрируют примерные варианты осуществления, признаки и аспекты изобретения и вместе с описанием служат для объяснения принципов изобретения.

[0010] Фиг.1 является диаграммой внешнего вида, иллюстрирующей заднюю сторону цифровой камеры согласно примерному варианту осуществления представленного изобретения.

[0011] Фиг.2 является блок-схемой, иллюстрирующей конфигурацию цифровой камеры согласно примерному варианту осуществления представленного изобретения.

[0012] Фиг.3 является иллюстрацией последовательности операций обработки режима съемки, согласно представленному изобретению.

[0013] Фиг.4 иллюстрирует пример экрана дисплея, когда установка съемки изменена в состоянии ожидания съемки.

[0014] Фиг.5 является иллюстрацией последовательности операций обработки помощи в формировании кадра (FA), согласно представленному изобретению.

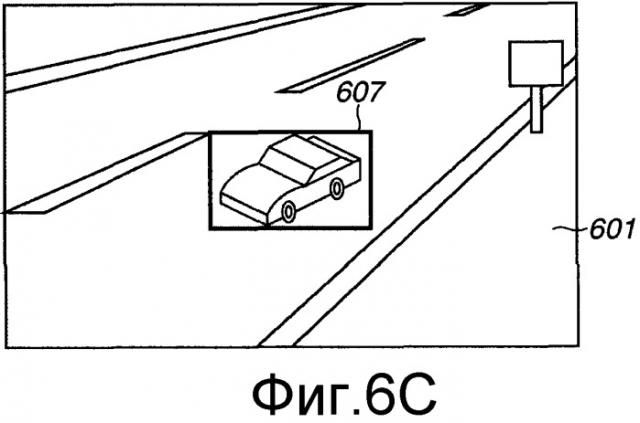

[0015] Фиг.6A-6C иллюстрируют примеры экранного отображения при обработке FA, согласно представленному изобретению.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0016] Различные примерные варианты осуществления, признаки и аспекты изобретения описаны подробно ниже со ссылками на чертежи. Нужно отметить, что следующий примерный вариант осуществления - это просто один пример реализации представленного изобретения, и он может быть соответственно модифицирован или изменен в зависимости от индивидуального изготовления и различных состояний устройств, к которым применяется представленное изобретение. Таким образом, настоящее изобретение никоим образом не ограничено нижеследующим примерным вариантом осуществления.

[0017] Устройство формирования изображения согласно представленному примерному варианту осуществления включает в себя кнопку FA в дополнение к кнопке масштабирования, сохраняет текущую позицию масштабирования нажатием кнопки FA, и приводит в действие масштабирование до позиции широкого угла поля зрения, захваченной на основе текущего увеличения при масштабировании. Устройство формирования изображения затем возвращает масштабирование к сохраненной позиции масштабирования посредством освобождения кнопки FA. В дальнейшем эта функция упоминается как функция FA. Согласно примеру представленного примерного варианта осуществления, управление выполнено так, чтобы не принимать никаких изменений в установке съемки в устройстве формирования изображения во время выполнения функции FA.

[0018] Фиг.1 является диаграммой внешнего вида, иллюстрирующей заднюю сторону цифровой камеры 100 в качестве примера устройства формирования изображения согласно представленному изобретению. Цифровая камера включает в себя дисплейный блок 28, который отображает изображения или различные куски (части) информации, кнопку 61 затвора для обеспечения команды съемки, диск 60 режимов для переключения различных режимов, соединитель 12, который соединяет кабель соединения с цифровой камерой 100, блок 70 операций, который включает в себя различные переключатели, кнопки и сенсорный экран, чтобы принимать различные операции от пользователя, колесико 73 контроллера в блоке операций, которое способно вращаться, выключатель 72 питания для включения и выключения цифровой камеры, носитель 200 записи, такой как карта памяти или жесткий диск, слот 201 носителя записи для хранения носителя записи 200, носитель 200 записи, хранящийся в слоте 201 носителя записи, который может связываться с цифровой камерой 100, и крышку 203 для слота 201 носителя записи.

[0019] Кнопка 74 движущегося изображения является одной из кнопок, включенных в блок 70 операций, которая принимает команду начала или прекращения (остановки) захвата движущегося изображения. Кнопка 75 FA является одной из кнопок, включенных в блок 70 операций, которая принимает команду выполнения функции FA. Рычаг 76 масштабирования является одним из элементов, включенных в блок 70 операций, который может быть задействован по часовой стрелке или против часовой стрелки вокруг кнопки 61 затвора, и принимает команду наезда камеры (приближения)/отдаления при оптическом масштабировании или электронном масштабировании согласно операционной директиве.

[0020] Блок 26 контроля угла Бали является рамкой, снабженной дисплейным блоком 28, которая с возможностью вращения соединяется с корпусом цифровой камеры 100 с помощью петельного блока 27. Блок 26 контроля угла Бали является перемещаемым в по меньшей мере следующие позиции относительно корпуса, местоположение которого может быть обнаружено блоком 50 управления системой, описанным ниже.

[0021] А именно, позиция, которая изображена на фиг.1, где поверхность отображения дисплейного блока 28 сложена и раскрыта (первая позиция);

позиция «лицом к лицу», когда дисплейный блок 28 открыт так, что поверхность отображения дисплейного блока 28 может быть обращена по направлению к передней поверхности цифровой камеры 100 (поверхность, снабженная линзой, в которую поступает свет от объекта), и поверхность отображения дисплейного блока 28 может быть просмотрена со стороны объекта, который должен быть снят) (вторая позиция);

позиция, когда дисплейный блок 28 открыт так, что поверхность отображения дисплейного блока 28 может быть просмотрена с обратной стороны цифровой камеры 100 (третья позиция); и

закрытая позиция, когда поверхность отображения дисплейного блока 28 повернута лицевой стороной к задней стороне цифровой камеры 100 и сложена и не видна (четвертая позиция).

Дисплейный 29 блок окуляра является видоискателем для просмотра через него, и дисплей, расположенный внутри, функционирующий как электронный видоискатель (EVF), может быть увиден, если смотреть через него.

[0022] Фиг.2 является блок-схемой, иллюстрирующей пример конфигурации цифровой камеры 100, проиллюстрированной на фиг.1.

[0023] На фиг.2 группа 103 фотографических линз включает в себя линзу масштабирования и линзу фокусировки. Затвор 101 имеет функцию диафрагмы. Блок 22 захвата изображения включает в себя прибор с зарядовой связью (CCD) или полупроводниковый элемент на металл-оксиде, который преобразует оптическое изображение в электрический сигнал. Аналого-цифровой преобразователь (A/D) 23 используется для преобразования аналогового сигнала, выведенного из блока 22 захвата изображения, в цифровой сигнал. Барьер 102 закрывает блок захвата изображения, включая фотографическую линзу 103 цифровой камеры 100, чтобы защитить от пятен и повреждений систему формирования изображения, включая фотографическую линзу 103, затвор 101 и блок 22 захвата изображения.

[0024] Блок 24 обработки изображения выполняет заранее определенную интерполяцию пикселей или преобразование цветов для данных из A/D преобразователя 23 или данных из блока 15 управления памятью. Блок 24 обработки изображения выполняет заранее определенное вычисление, используя данные захваченного изображения, а блок 50 управления системой выполняет обработку автофокусировки (AF), автоматической экспозиции (AE) и предварительного излучения фотовспышки (EF) на основе результата вычисления. Блок 24 обработки изображения далее выполняет заранее определенное вычисление, используя данные захваченного изображения, и выполняет функцию автоматического баланса белого (AWB) на основе результатов вычисления.

[0025] Выходные данные из A/D преобразователя 23 непосредственно записываются в память 32 через блок 24 обработки изображения и блок 15 управления памятью, или через блок 15 управления памятью. Память 32 хранит данные изображения, захваченные блоком 22 захвата изображения и преобразованные в цифровые данные A/D преобразователем 23, или данные изображения, которые должны отображаться дисплейным блоком 28 или дисплейным блоком 29 окуляра. Память 32 имеет объем памяти, достаточный для хранения достаточного количества неподвижных изображений, движущихся изображений определенного периода времени, и голоса.

[0026] Память 32 также служит памятью отображения изображения (видео памятью). Цифроаналоговый преобразователь (D/A) 13 преобразовывает данные отображения изображения, хранящиеся в памяти 32, в аналоговый сигнал, чтобы подавать его дисплейному блоку 28. Таким образом, данные изображения отображения, записанные в память 32, отображаются дисплейным блоком 28 или дисплейным блоком 29 окуляра посредством D/A преобразователя 13. Дисплейный блок 28 отображает изображение на дисплее, таком как жидкокристаллический дисплей (LCD), согласно аналоговому сигналу от D/A преобразователя 13. Цифровой сигнал, подвергнутый A/D преобразованию A/D преобразователем 24 и сохраненный в памяти 32, подвергается аналоговому преобразованию D/A преобразователем 13, и затем передается дисплейному блоку 28, таким образом реализуя электронный видоискатель (отображение проходного изображения). Дисплейный блок 29 окуляра расположен в видоискателе для просмотра сквозь него, и может отображать изображение, подобно дисплейному блоку 28. Блок 50 управления системой выполняет управление, чтобы определить, используются ли дисплейный блок 28 или дисплейный блок 29 окуляра, чтобы выполнить отображение на основе обнаруженного местоположения углового блока 26 контроля угла Бали. Например, когда блок 26 контроля угла Бали находится в первой позиции, дисплейный блок 28 используется для выполнения функции отображения, в то же время выключая дисплейный блок 29 окуляра для экономии энергии. Когда блок 26 контроля угла Бали находится в четвертой позиции, дисплейный блок 29 окуляра включен для выполнения отображения, в то же время выключая дисплейный блок 28 для экономии энергии. Дисплейный блок 28 и дисплейный блок 29 окуляра могут произвольно быть выключены/включены в соответствии с командой пользователя. Дисплейный блок 28 и дисплейный блок 29 окуляра могут показать одно и то же содержимое отображения, и, следовательно, отображаться только дисплейным блоком 28, как описано ниже. Однако подобное отображение может быть выполнено дисплейным блоком 29 окуляра.

[0027] Блок 40 управления экспозицией управляет затвором 101, имеющим функцию диафрагмы, и взаимодействует со вспышкой 48, чтобы выполнить функцию, компенсирующую открытие вспышки.

[0028] Блок управления 42 фокусировкой управляет фокусировкой, приводя в действие линзу фокусировки, включенную в фотографическую линзу 103. Блок 44 управления масштабированием управляет масштабированием, приводя в действие линзу масштабирования, включенную в фотографическую линзу 103. Блок 46 управления диафрагмой управляет работой диафрагмы 102.

[0029] Вспышка 48 выполняет функцию проекции света, вспомогательного света для AF, и функцию, компенсирующую открытие вспышки.

[0030] Блок 40 управления экспозицией и блок 43 управления фокусировкой управляются с использованием способа «через объектив» (TTL). На основании результата вычисления данных захваченного изображения схемой 20 обработки изображения блок 50 управления системой управляет блоком 40 управления экспозицией и блоком 42 управления фокусировкой.

[0031] Энергонезависимая память 56 является электрически стираемой/записываемой памятью, и используется, например, электрически стираемое перепрограммируемое постоянное запоминающее устройство (EEPROM). Энергонезависимая память 56 хранит константу и программу для управления блоком 50 управления системой. Эта программа сконфигурирована, чтобы выполнять обработку различных последовательностей операций представленного примерного варианта осуществления, описанного ниже.

[0032] Блок 50 управления системой управляет цифровой камерой 100 в целом. Каждая обработка представленного примерного варианта осуществления, описанного ниже, достигается выполнением программы, записанной в энергонезависимой памяти 56. Оперативное запоминающее устройство (RAM) используется в качестве системной памяти 52. В системной памяти 52 константа, переменная или программа, считанная из энергонезависимой памяти 56 для функционирования блока 50 управления системой, растрируются. Блок 50 управления системой также управляет отображением, управляя памятью 32, D/A преобразователем 13, дисплейным блоком 28 или дисплейным блоком 29 окуляра.

[0033] Таймер 53 системы измеряет время, потраченное на различное управление, или время встроенных часов.

[0034] Диск 60 смены режима, первый переключатель 62 затвора, второй переключатель 64 затвора, и блок 70 операций используются, чтобы ввести различные команды работы блока 50 управления системой.

[0035] Диск 60 смены режима переключает режим функционирования блока 50 управления системой на режим записи фотоснимка, на режим записи движущегося изображения и на режим воспроизведения. Первый переключатель 62 затвора включается на середине функционирования кнопки 61 затвора, включенной в цифровую камеру 100, другими словами, посредством нажатия наполовину (команда подготовки к съемке), чтобы генерировать сигнал SW1 первого переключателя затвора. На основе сигнала SW1 первого переключателя затвора начинается подготовка к съемке, такая как обработка AF, AE, обработка AWB, или обработка EF.

[0036] Второй переключатель 64 затвора включается, когда работа кнопки 61 затвора завершена, другими словами, полностью нажата (команда съемки), чтобы генерировать сигнал SW2 второго переключателя затвора. На основе сигнала SW2 второго переключателя затвора блок 50 управления системой запускает последовательность операций съемки от считывания сигнала из блока 22 захвата изображения до записи данных изображения на носитель 200 записи.

[0037] Операционные элементы блока 70 операций выполняют подходящие функции, назначенные соответствующим режимам, выбирая различные иконки функций, отображенные дисплейным блоком 28, и служат в качестве различных функциональных кнопок. Функциональные кнопки включают в себя, например, кнопку завершения, кнопку возвращения, кнопку подачи изображения, кнопку «скачка», кнопку улучшения и кнопку изменения атрибутов. Например, когда кнопка меню нажата, экран меню отображается дисплейным блоком 28, чтобы разрешить установку различных операций. Пользователь может интуитивно установить различные операции с использованием экрана меню, отображенного дисплейным блоком 28, кнопки с четырьмя направлениями, и кнопки SET.

[0038] Блок 80 управления источником питания включает в себя схему обнаружения батареи, преобразователь постоянного тока (DC)-DC, и схему переключателя, которая переключает блок, который должен быть запитан энергией, и обнаруживает наличие заряженной батареи, тип батареи и остаточный заряд батареи. Блок 80 управления источником питания управляет, на основании обнаруженного результата и команды из блока 50 управления системой, преобразователем DC-DC, чтобы подавать необходимую энергию соответствующим блокам, включая носитель 200 записи, в течение необходимого периода.

[0039] Блок 30 источника питания включает в себя первичную батарею, такую как щелочная батарея или литиевая батарея, вторичную батарею, такую как NiCd батарея, NiMH батарея или литиевая батарея, или адаптер (AC) переменного тока. Интерфейс 18 используется для соединения с носителем 200 записи, таким как карта памяти или жесткий диск. Носитель 200 записи, такой как карта памяти, включает в себя полупроводниковую память или магнитный диск.

[0040] Фиг.3 является иллюстрацией последовательности операций обработки режима съемки согласно первому примерному варианту осуществления. Эта обработка достигается растрированием и выполнением программы, записанной в энергонезависимой памяти 56 в системной памяти 52 посредством блока 50 управления системой. Когда цифровая камера 100 включена, и режим переключается в режим съемки диском 60 режима, устанавливается состояние ожидания съемки, таким образом начиная обработку, иллюстрированную на фиг.3.

[0041] На этапе S301 выполняется отображение проходного изображения. При отображении проходного изображения, чтобы выполнить кадрирование, изображения, захваченные блоком 22 захвата изображения, последовательно отображаются в режиме реального времени дисплейным блоком 28 перед реальной съемкой.

[0042] На этапе S302 определяют, был ли задействован рычаг 76 масштабирования. Обработка переходит к этапу S303, когда определяют, что рычаг 76 масштабирования был задействован (ДА на этапе S302). Обработка переходит к этапу S305, когда рычаг 76 масштабирования не был задействован (НЕТ на этапе S302).

[0043] На этапе S303 на основании направления операции и величине операции рычага 76 масштабирования выдают команду к блоку 44 управления масштабированием, чтобы привести в движение линзу масштабирования (оптическое масштабирование). Когда рычаг 76 масштабирования задействуют в сторону широкого угла в состояние, при котором линза масштабирования достигла конца с широким углом обзора, линзу масштабирования не приводят в движение. Когда рычаг 76 масштабирования задействован в сторону съемки телеобъективом в состоянии, в котором линза масштабирования достигла конца телеобъектива, наезд камерой (увеличение) выполняется посредством электронного масштабирования без приведения в движение линзы масштабирования.

[0044] На этапе S304 текущее увеличение при масштабировании, которое является результатом приведения в движение линзы масштабирования (или электронного масштабирования) на этапе S303, записывают в системную память 52. Увеличение при масштабировании выполняют из конца с широким углом обзора. Позиция линзы для линзы масштабирования и электронное увеличение при масштабировании могут быть записаны вместо увеличения при масштабировании.

[0045] На этапе S305 определяют, была ли выполнена операция изменения установки блоком 70 операций. Обработка переходит к этапу S306, когда операция изменения установки была выполнена (ДА на этапе S305). Обработка переходит к этапу S307, когда операция изменения установки не была выполнена (HET на этапе S305).

[0046] На этапе S307 различные изменения установки выполняют согласно содержанию операции блока 70 операций.

[0047] Фиг.4 иллюстрирует пример отображения экрана, отображенного дисплейным блоком 28 во время изменения установки на этапе S306. Экран, проиллюстрированный на фиг.4, отображается, чтобы изменить установку (установку съемки), касающуюся съемки, когда на этапе S305 определено, что функциональная кнопка, включенная в блок 70 операций, была нажата. Когда кнопка Функция нажата, будучи наложенной на проходное изображение 401, отображенное перед нажатием кнопки Функция, отображаются группа 402 иконок пункта установки съемки, группа 404 иконок установки съемки, и руководство 404. Пользователь выбирает требуемую иконку пункта установки съемки из группы 402 иконок пункта установки съемки на экране, иллюстрированном на фиг.4, задействуя кнопку с четырьмя направлениями, включенную в блок 70 операций. Пользователь затем выбирает требуемую иконку установки съемки из группы 404 иконок установки съемки, соответствующую пункту, указанному выбранной иконкой пункта установки съемки. Пользователь может соответственно установить съемку, как указано выбранной иконкой установки съемки.

[0048] Кадр 403 является кадром выбора, указывающим выбранную в настоящее время иконку пункта установки съемки среди группы 402 иконок пункта установки съемки. Кадр 405 является кадром выбора, указывающим на выбранную в настоящее время иконку установки съемки среди группы 404 иконок установки съемки. Руководство 406 иллюстрирует содержимое установки съемки, которая должна быть сделана в настоящее время выбранной иконкой установки съемки. В примере, иллюстрированном на фиг.4, иконки, отображенные в группе 402 иконок пункта установки съемки, указывают, начиная сверху, настройку баланса белого, установку цвета, съемку в диапазонах, непрерывную (серийную) съемку и установку управления стробоскопическим светом, установку фотометрической области, установку количества пикселей записи/частоты сжатия неподвижного изображения, и установку размера движущегося изображения. Иконки установки съемки, отображенные в группе 404 иконок установки съемки, включены в пункты настройки баланса белого, выбранные в группе 402 иконок пункта установки съемки, которые указывают, начиная слева, автоматический, солнечный свет, облачно, электрическая лампа, лампа дневного освещения, лампа дневного света H, и установки баланса белого при стробоскопии. Руководство 406 отображает текст, иллюстрирующий содержимое установки баланса белого (автоматически (AUTO) в данном случае), сделанный посредством выбранной в настоящее время иконки в группе 404 иконок установки съемки.

[0049] На этапе S306 в дополнение к изменению установки съемки на экране, иллюстрированном на фиг.4, различные установки съемки могут быть изменены на отображенном экране меню, когда определяют, что кнопка меню нажата на этапе S305. На этапе S305 установка может быть изменена, основываясь на определении того, что нажата кнопка установки стробоскопического режима, кнопка переключения области фокусировки (макро-область или нормальная область), кнопка параметра чувствительности по ISO (Международной Организации по Стандартизации), кнопка блокировки фокуса или кнопка блокировки экспозиции.

[0050] На этапе S307 определяют, была ли кнопка FA 75 нажата. Когда определяют, что кнопка 75 FA была нажата (ДА на этапе S307), обработка переходит к этапу S308, чтобы выполнить обработку FA. Обработка FA описана подробно ниже со ссылками на фиг.5. Когда определяют, что кнопка FA не была нажата (НЕТ на этапе S307), обработка переходит к этапу S309.

[0051] На этапе S309 определяют, была ли кнопка затвора 61 нажата до половины, и генерировался ли сигнал SW1 первого переключателя затвора. Обработка переходит к этапу S310, когда определяют, что сигнал SW1 первого переключателя затвора генерировался (ДА на этапе S309). Когда определяют, что сигнал SW1 первого переключателя затвора не генерировался (НЕТ на этапе S309), обработка переходит к этапу S315.

[0052] На этапе S310 начинается подготовка к съемке, такой как обработка AF, AF, обработка AWB, или EF.

[0053] На этапе S311 определяют, была ли кнопка затвора 61 полностью нажата, и генерировался ли сигнал SW2 второго переключателя затвора. Обработка переходит к этапу S313, когда определяют, что сигнал SW2 второго переключателя затвора генерировался (ДА на этапе S311). Когда определяют, что сигнал SW2 второго переключателя затвора не генерировался (Нет на этапе S311), обработка переходит к этапу S312.

[0054] На этапе S312 определяют, была ли кнопка затвора 61 нажата до половины, и удерживается ли включенным сигнал SW1 первого переключателя затвора. Обработка возвращается к этапу S11, когда определяют, что сигнал SW1 переключателя первого затвора включен (ДА на этапе S312), и удерживается, пока кнопка затвора 61 полностью не будет нажата или будет не освобождена, в то время как AF или AE, определенные операцией подготовки к съемке, блокированы. Обработка возвращается к этапу S309, когда определяют, что сигнал SW1 переключателя первого затвора не включен (Нет на этапе S312).

[0055] На этапе S313 в ответ на полное нажатие кнопки 61 затвора выполняется серия операций захвата неподвижного изображения из считывания сигнала с блока 22 захвата изображения, чтобы записать данные изображения на носитель 200 записи (реальная съемка).

[0056] На этапе S314 просмотр отображения изображения, захваченного на этапе S313, выполняется в течение заранее определенного периода (несколько секунд) (просмотр записи). Просмотр отображения автоматически заканчивается, когда нажатие кнопки 61 затвора до половины закончено или после заранее определенного периода.

[0057] На этапе S315 определяют, была ли нажата кнопка 74 движущегося изображения. Обработка переходит к этапу S316, когда определяют, что кнопка 74 движущегося изображения была нажата (ДА на этапе S315). Когда определяют, что кнопка 74 движущегося изображения не была нажата (Нет на этапе S315), обработка переходит к этапу S326.

[0058] На этапе S316 выполняется серия операций захвата движущегося изображения (запись движущегося изображения) из считывания сигнала с блока 22 захвата изображения, чтобы записать данные изображения как движущееся изображение в носителе 200 записи.

[0059] На этапе S317 определяют, управляли ли рычагом 76 масштабирования. Этап S317 и последующие этапы S318 и S319 подобны этапам S302-S304, и таким образом описание их опущено. Однако, во время захвата движущегося изображения скорость приведения в действие линзы масштабирования установлена ниже, чем она установлена в режиме ожидания съемки на этапе S303, чтобы предотвратить ухудшение качества записанного движущегося изображения.

[0060] На этапе S320 определяют, была ли выполнена операция изменения установки. Обработка переходит к этапу S321, чтобы изменить установку согласно этой операции, когда определяют, что операция изменения установки была выполнена (ДА на этапе S320), иначе (Нет на этапе S320) обработка переходит к этапу S322. В этом случае количество пунктов установки, которые могут быть подвергнуты операции изменения установки, меньше, чем в состоянии ожидания съемки на этапах S305 и S306 из-за продолжающегося захвата движущегося изображения. Установками съемки, которые могут быть изменены, являются, например, установка ручного диапазона фокусировки, установка экспозиции и установка блокировки фокуса.

[0061] На этапе S322 определяют, была ли кнопка FA 75 нажата. Обработка переходит к этапу S323, когда определяют, что кнопка FA 75 была нажата (ДА на этапе S322), чтобы выполнить обработку FA. Обработка FA описана подробно ниже со ссылками на фиг.5. Обработка переходит к этапу S324, когда определяют, что кнопка FA 75 не была нажата (Нет на этапе S322).

[0062] На этапе S324 определяют, была ли нажата кнопка 74 движущегося изображения. Обработка переходит к этапу S325, чтобы остановить (завершить) захват движущегося изображения, когда определяют, что кнопка движущегося изображения была нажата (ДА на этапе S324). Обработка переходит к этапу S316, чтобы продолжить обработку захвата движущегося изображения, когда определяют, что кнопка 74 движущегося изображения не была нажата (Нет на этапе S324).

[0063] На этапе S326 определяют, закончилась ли обработка режима съемки. Обработка режима съемки определена как закончившаяся, когда переключатель 72 питания выключен, режим изменен на другой режим, такой как режим воспроизведения, или питание автоматически отключается, чтобы сэкономить энергию, когда в течение определенного времени не было никаких операций. Когда обработка режима съемки определена как не закончившаяся (Hет на этапе S326), обработка возвращается к этапу S301, который должен быть повторен. Когда обработка режима съемки определена как закончившаяся (ДА на этапе S326), обработка режима съемки закончен.

[0064] Фиг.5 является последовательностью операций, иллюстрирующей обработку FA на этапах S308 и S323, показанных на фиг.3 подробно. Эта обработка достигается растрированием в системной памяти 52 и выполнением программы, записанной в энергонезависимой памяти 56 блоком 50 управления системой. Как иллюстрировано на фиг.3, обработка FA начинается задействованием кнопки FA 75 в состоянии ожидания съемки или во время захвата движущегося изображения в режиме съемки.

[0065] На этапе S500 определяют, является ли текущее увеличение при масштабировании (или позиция масштабирования) концом с широким углом. Когда текущее увеличение при масштабировании является (соответствует) концом с широким углом (ДА на этапе S500), дальнейшее отдаление не разрешается, никакая функция FA не может быть выполнена, и, следовательно, обработка FA закончена. Другими словами, в случае достижения конца с широким углом, функция FA не активизируется, даже когда кнопка FA 75 нажата. Когда текущее увеличение не достигает (не соответствует) конца с широким углом (Нет на этапе S500), обработка переходит к этапу S502.

[0066] Фиг.6A иллюстрирует пример отображения дисплейного блока 28, когда позиция масштабирования не является концом с широким углом (в состоянии режима приближения) в состоянии ожидания съемки или во время захвата движущегося изображения прежде, чем нажата кнопка FA 75. Другими словами, фиг.6 иллюстрирует пример отображения экрана в случае определения НЕТ на этапе S500. Проходное изображение 401 захватывается оптическим масштабированием. Иконка 602 указывает, что режим съемки, установленный в настоящее время, является режимом AE программы. Иконка 603 указывает, что текущая установка стробоскопического эффекта вызывает излучение света. Иконка 604 указывает, что текущей установкой чувствительности по ISO является AUTO (автоматически). Числовое значение 605 указывает, что установленное в настоящее время значение коррекции экспозиции равно ±0. Числовое значение 606 указывает, сколько неподвижных изображений еще могут быть захвачены. Иконки 602 - 604 и числовые значения 605 и 606 наложены на проходное изображение 401 и отображаются. Таким образом, дисплейный блок 20 отображает информацию относительно установки съемки в цифровой камере 100 (включая текущую установку съемки) посредством символов или иконок (в дальнейшем названы информацией съемки).

[0067] На этапе S501 текущее увеличение при масштабировании записано как увеличение при масштабировании перед обработкой FA (первая позиция) в системной памяти 52 (управление записью). Эта запись выполняется отдельно от этапов S304 и S319. Даже когда отдаление выполняется на этапе S509, описанном ниже, текущее увеличение при масштабировании остается записанным, к которому обращаются, когда увеличение при масштабировании впоследствии возвращается к исходной величине. Поскольку позиция масштабирования, взятая до обработки FA, известна, не только увеличение при масштабировании, но и позиция линзы масштабирования также может быть записана.

[0068] На этапе S502 определяют, меньше ли величина отдаления при выполнении отдаления от текущей позиции масштабирования до конца с широким углом, чем величина отдаления FA. Это определение делается на основе текущего увеличения при масштабировании, хранящегося в системной памяти 52, и увеличения при масштабировании FA, заранее определенного как увеличение при отдалении посредством функции FA, и хранящегося в энергонезависимой памяти 56. Обработка переходит к этапу S503, когда увеличение при отдалении меньше, чем увеличение при отдалении FA (ДА на этапе S502), иначе (НЕТ на этапе S502), обработка переходит к этапу S504. Определение ДА означает, что увеличение при отдалении, необходимое для от
