Устройство для изменения поперечного сечения неподвижных сердечников магнитной системы электрических машин

Устройство для изменения поперечного сечения неподвижных сердечников магнитной системы электрических машин

Иллюстрации

Показать все

Реферат



№ 248И .

Класс 24 — Ь-,— 1

HT НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ устройства для изменения поперечного сечения неподвижных сердечников магнитной системы электрических машин.

О выдаче патента опубликовано 31 декабря 1931 года.

Действие патента распространяется на 15 лет от 31 декабря 1931 года.

Известны уже устройства для изме-, нения поперечного сечения неподвижных

1 сердечников магнитной системы электри- ческих машин с вдвигаемыми в полость сердечника вставками, применяемые, на- пример, в сварочных генераторах для ре- j гулирования сварочного тока вместо обычных переменных сопротивлений, включаемых либо в цепь главного тока, либо в цепь обмотки возбуждения. Предлагаемое изобретение состоит в особом конструктивном выполнении упомянутого выше устройства.

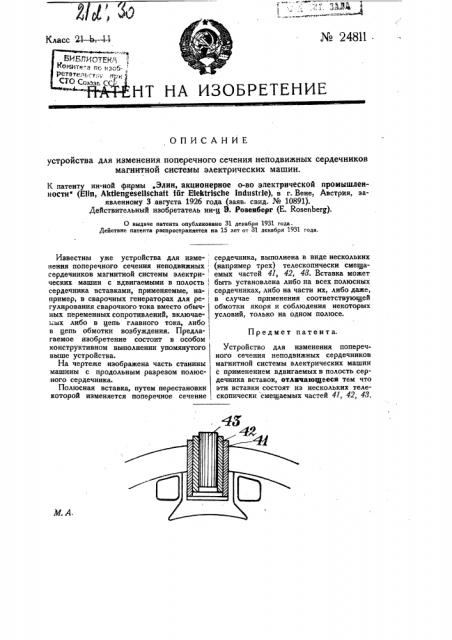

На чертеже изображена часть станины машины с продольным разрезом полюсного сердечника.

Полюсная вставка, путем перестановки которой изменяется поперечное сечение сердечника, выполнена в виде нескольких (например трех) телескопически смещаемых частей 41, 42, 48. Вставка может быть установлена либо на всех полюсных сердечниках, либо на части их, либо даже, в случае применения соответствующей обмотки якоря и соблюдения некоторых условий, только на одном полюсе.

Предмет патента.

Устройство для изменения поперечного сечения неподвижных сердечников магнитной системы электрических машин с применением вдвигаемых в полость сердечника вставок, отличающееся тем что эти вставки состоят из нескольких телескопически смещаемых частей 41, 42, 48.

К патенту ин-ной фирмы „Элии, акционерное о-во электрической промышленности (ЕИп, Aktiengesellschaft fur Elektrisehe Industrie), в г. Вене, Австрия, заявленному 3 августа 1926 года (заяв. свид. № 10891).

Действительный изобретатель ин-ц Э. Розенберг (Е. Rosenberg).
