Способ получения вакуумметаллизационного покрытия на низкотемпературных пластмассах

Способ получения вакуумметаллизационного покрытия на низкотемпературных пластмассах

Иллюстрации

Показать все

Реферат

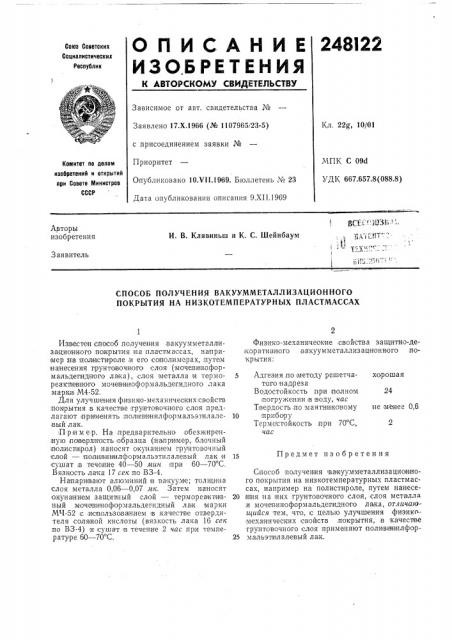

ОПИСАНИЕ

ИЗ ОБ РЕ ТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Солта Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.Х.1966 (№ 1107965/23-5} с присоединением заявки №

Приоритет

Опубликовано 10Х!1.1969. Бюллетень № 23

Дата опубликозания описания 9.ХП.1969

Кл. 22g, 10/01

МПК С 09d

УДК 667.657.8(088.8) Комитет IIO делам изобретений и открытий при Совете Министров

СССР! ВС1." " ИЗ1- "

Авторы изобретения

И. В. Клявиньш и К. С. Шейнбаум

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ВАКУУММЕТАЛЛИЗАЦИОННОГО

ПОКРЫТИЯ HA НИЗКОТЕМПЕРАТУРНЫХ ПЛАСТМАССАХ

Адгезия,nio методу решетчатого надреза

Водостойкость,прои полном погружении IB .воду, час

Твердость,по маятниковому ,прибору

Те.р м о стойкость in р и 70 С, час хорошая,не менее 0,6

Известе н способ .получения вакуумметаллизационного покрытия на пласпмассах, наприpep н а пол и сти роле,и его со полимерах, .путеы на несения прунто вочното слоя (мочевиноформальдегидн ого ла|ка), слоя металла и т,ермореа кпивного моче ви ноформальдегидного лака марки М4-52.

Для улучшения физико-механических свойств покрытия в каче стве .грунто вочного сл оя предлагают приые нять,поливи нилформальэтилалевый лак. П ри м е р. На,предварительно,обезжире н;ную по ве рхность образца (например, блочный полист1ирол) наносят окунанием прунтовочный слой — пол ивин илформальэтилалевый лак и сушат в течение 40 — 50 мин прои 60 — 70 С.

Вязио сть лака 17 сек,по ВЗ-4.

Напари вают алюминий IB вакууме; толщина слоя металла 0,06 — 0,07 лк. Затем наносят окуна ние м защи пный слой — термореакпи вный мочовиноформальдегидный лак марки

МЧ-52 с использованием в:качестве отвердителя соляной кислоты (вязкость лака 16 сек ло ВЗ-4) .и сушат в течение 2 час при те мпературе 60 — 70 С.

Физико-механические свойства защитно-декоративного вакуумметаллизационного,покрытия:

15 Предмет изобретения

Способ полу чен ия вакуумметаллизацио н ного покрытия на низкотемпературных пластмассах, например на полистироле, путем нанесе20 Бия на них трунто вочнoI о слоя, слоя металл .и мочевиноформальдепидного лака, отличаю" итийся тем, что, ic целью улучшения физикпмеханических свойств, покрытия, в:качеспве гр винтовочного слоя применяют поливистилфо р25 мальэ-пилалевый лак.
