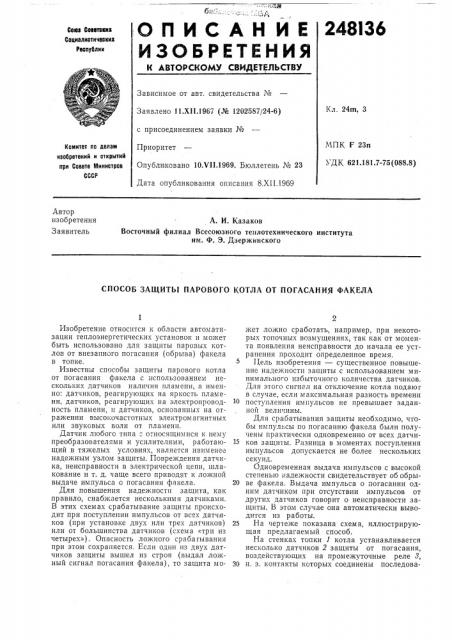

ОПИСАН ИЕ

ИЗОбРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

248136

СОЮЬ C044TOOII

Социалиотичеоии»

Реопублии

Зависимое от авт. свидетельства №

Заявлено 11.XII.1967 (№ 1202587/24-6) Кл. 24m, 3 с присоединением заявки №

Приоритет

МПК F 23п

УДК 621.181.7-75 (088.8) Комитет па делам изобретений и открытий при Совете Миниатрав

СССР

Опубликовано 10.Ч11,1969. Бюллетень № 23

Дата опубликования описания 8.XII,1969

Автор изобретения

Заявитель

А. И. Казаков

Восточный филиал Всесоюзного теплотехнического института им. Ф. Э. Дзержинского

СПОСОБ ЗАЩИТЫ ПАРОВОГО KOTJlA OT ПОГАСАНИЯ ФАКЕЛА

Изобретение относится к области автоматизации теплоэнергетических установок и может быть использовано для защиты парозых котлов от внезапного погасания (обрыва) факела в топке.

Известны способы защиты парового котла от погасания факела с использованием нескольких датчиков наличия пламени, а именно: датчиков, реагирующих на яркосгь пламени, датчиков, реагирующих на электропроводность пламени, и датчиков, основанных на отражении высокочастотных электромагнитных или звуковых волн от пламени.

Датчик любого типа " относящимися к нему преобразователями и усилителями, работающий в тяжелых условиях, является наименее надежным узлом защиты. Повреждения датчика, неисправности в электрической цепи, шлакование и т. д. чаще всего приводят к ло>кной выдаче импульса о погасании факела.

Для повышения надежности защита, как правило, снабжается несколькими датчиками.

В этих схемах срабатывание защиты происходит при поступлении импульсов от всех датчиков (при установке двух или трех датчиков) или от большинства датчиков (схема <.три из четырех»). Опасность ложного срабагывания при этом сохраняется. Если один из двух датчиков защиты вышел из строя (выдал ло>кный сигнал погасания факела), то защита может ложно сработать, например, при некоторых топочных возмущениях, так как от момента появления неисправности до начала ее устранения проходит определенное время, Цель изобретения — существенное повышение надежности защиты с использованием минимального избыточного количества датчиков.

Для этого сигнал на отключение котла подаюг в случае, если максимальная разность времени поступления импульсов не превышает заданной величины.

Для срабатывания защиты необходимо, чтобы импульсы по погасанию факела были получены практически одновременно от всех датчи15 ков защиты. Разница в моментах поступления импульсов допускается не более нескольких секунд.

Одновременная выдача импульсов с высокой степенью надежности свидетельствует об обры20 ве факела. Выдача импульса о погасании одним датчиком при отсутствии импульсов от других датчиков говорит о неисправности защиты. В этом случае она автоматически выводится из работы.

25 На чертеже показана схема, иллюстрирующая предлагаемый способ.

На стенках топки 1 котла устанавливается несколько датчиков 2 защиты от погасания, воздействующих на промежуточные реле >, ЗО н, з. контакты которых соединены последова248136

Составитель А. Лазебник

Редактор А. Пейсоченко Техред А. А. Камышникова Корректор Л. В. Юшина

Заказ 3206!5 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-З5, Раушскач наб., д. 4г5

Типография, пр. Сапунова, 2 тельно и включены в цепь 4-4 катушки электромагнитного реле времени 5 с выдержкой времени на отпадание. Параллельно цепочке н. з. контактов включена аналогичная цепочка н. о.

t:oíòàêò0B реле 8.

В цепь б-б îlêëþ÷åíèÿ котла заведены последовательно включенные н, о. конгакты всех промежуточных реле 8 и реле времени 5, Один н.з. контакт реле времени 5 включен в цепь

7-7 сигнализации.

При наличии факела в топке якоря всех реле 8 отпущены, а при отсутствии факела— подтянуты.

При наличии факела катушка реле времени обтекается током через цепочку н.з. контактов промежуточных реле; якорь реле времени подтянут. При обрыве факела датчики выдают импульсы по погасанию, и все реле 3 подтягиваются, замыкая свои контакты в цепи отключения котла и в цепи удержания катушки реле времени 5. Если разница в моментах переключения промежуточных реле не превышает выдержку времени реле 5, якорь послед. него остается подтянутым, и контакт его в цепи отключения — замкнутым. Цепь замыкается на отключение котла.

Если один из датчиков выдаег ложный сиг5 нал о погасании факела (например, вследствие шлакования), якорь промежуточного реле, связанного с этим датчиком, отпадает. Цепь

4-4 питания катушки реле времени разрывается, и по истечении выдержки времени оно от10 падает, разрывая цепь на отключение котла (выводя защиту из работы) и давая сигнал по цепи 7-7 о неисправности защиты.

Предмет изобретения

Способ защигы парового котла от погасания факела с использованием нескольких датчиков наличия пламени, оглггчаюгггиггся тем, что, с целью повышения надежности защиты, 20 сигнал на отключение котла подают в случае, если максимальная разность времени поступления импульсов не превышает заданной величины.
