Реферат

Предпосылки создания изобретения

Емкости для питья используются для хранения и выдачи разнообразных продуктов. Емкости стерилизуются, наполняются, герметично уплотняются и, затем, сохраняются для использования потребителем. Для уплотнения продукта внутри емкости наиболее часто применяются термопластичные эластомерные ("ТРЕ") уплотнители. Одним из недостатков таких ТРЕ уплотнителей является то, что они могут быть сложными в применении с жиросодержащими жидкими продуктами такими, как смеси для детского питания или другие продукты на основе молока или продукты с пониженной кислотностью. Например, многие такие ТРЕ материалы содержат выщелачиваемые продукты, которые могут выщелачиваться в жиросодержащий продукт или, иначе говоря, могут нежелательно изменять вкусовые качества продукта.

Другой недостаток емкостей для питья предшествующего уровня техники состоит в том, что ТРЕ уплотнители занимают нежелательно большую часть внутренней площади поверхности, где сохраняется продукт, что усиливает подверженность продукта воздействию ТРЕ материалов и дополнительно приводит к сложностям в хранении жиросодержащих жидких продуктов таких, как смеси для детского питания или другие продукты на основе молока или продукты с пониженной кислотностью.

Дополнительным недостатком предшествующего уровня техники емкостей для питья, в частности емкостей для хранения жиросодержащих жидких продуктов таких, как смеси для детского питания или других продуктов на основе молока или продуктов с пониженной кислотностью, состоит в следующем: для того чтобы пить или иным способом выдавать продукт, сначала должен быть удален навинчивающийся колпачок или укупорочное средство иного типа от открытого выпускного отверстия емкости. Затем продукт наливается в другую емкость такую, как детская бутылочка, имеющая соску, или укупорочное средство емкости, имеющее соску, навинчивающееся на открытое выпускное отверстие емкости. Эти процедуры не только могут быть неудобными и требующими больших затрат времени, но могут приводить к проливанию и/или загрязнению продукта.

Другой недостаток емкостей для питья предшествующего уровня техники и способов наполнения таких емкостей состоит в том, что данные емкости не могут обеспечивать необходимый уровень безопасности в отношении асептики.

Другим недостатком емкостей для питья предшествующего уровня техники является то, что они не обеспечивают желательный уровень удобства в отношении подготовки и кормления и не обеспечивают относительно простую интуитивную функциональность.

Другой недостаток емкостей для питья предшествующего уровня техники состоит в том, что данные емкости не могут обеспечивать желательный уровень комфорта кормления ребенка по сравнению с естественным грудным вскармливанием и могут приводить к случаям отита, т.е. ушным инфекциям, обусловленным накоплением текучей среды в среднем ухе, связанным в некоторых случаях с отрицательным давлением, создаваемым ребенком во время кормления из бутылочки и/или коликами, и во время развития зубов может приводить к ортодонтическим заболеваниям таким, как неправильный прикус.

Другим недостатком емкостей для питья предшествующего уровня техники является то, что после того, как емкости наполнены и стерилизованы, емкости должны быть запечатаны и закрыты колпачком на отдельных этапах, фактически сокращая объем производства и увеличивая себестоимость.

Другой недостаток емкостей для питья предшествующего уровня техники состоит в том, что после того, как емкости наполнены продуктом, наполненные емкости должны подвергаться асептической обработке такой, как стерилизация в автоклаве, где продукт подвергается нагреву, который, в свою очередь, может отрицательно влиять на состав продукта.

Следовательно, задачей настоящего изобретения является устранение одного или более вышеупомянутых недостатков предшествующего уровня техники.

Сущность изобретения

В соответствии с первым аспектом, задачей настоящего изобретения является создание емкости для хранения и выдачи продукта.

Емкость для хранения и выдачи продукта содержит: корпус, определяющий камеру для хранения продукта и выходное отверстие, сообщающееся по текучей среде с камерой; и укупорочное средство емкости, содержащее: первичное уплотнение, вторичное уплотнение, образующее по существу непроницаемое для жидкости уплотнение между укупорочным средством емкости и корпусом, и дозирующий элемент, определяющий выпускное отверстие, сообщающееся по текучей среде с выходным отверстием, при этом по меньшей мере одно из: укупорочного средства емкости и корпуса выполнено с возможностью перемещения относительно другого между первым положением, в котором первичное уплотнение размещается около и/или перекрывает выходное отверстие для герметичного уплотнения продукта в камере, и вторым положением, в котором первичное уплотнение перемещается от выходного отверстия, чтобы позволить продукту выходить из камеры через выходное отверстие и в выпускное отверстие дозирующего элемента для выдачи продукта.

Предпочтительно емкость дополнительно включает в себя по меньшей мере одну дополнительную камеру, при этом по меньшей мере одна дополнительная камера размещена по меньшей мере в одном из (i) корпуса емкости, (ii) укупорочного средства емкости и (iii) комбинации корпуса емкости и укупорочного средства емкости и находится в сообщении по текучей среде с камерой, когда первичное укупоривающее средство находится во втором положении, при этом камера сохраняет первое вещество, по меньшей мере одна дополнительная емкость сохраняет по меньшей мере одно дополнительное вещество, причем первое вещество и по меньшей мере одно дополнительное вещество образуют выдаваемый продукт.

Емкость может дополнительно содержать участок, который выполнен с возможностью проникновения сквозь него инжекторного или наполнительного элемента, причем полученное инжекторное отверстие является повторно уплотняемым, или (ii) в которой первичное уплотнение выполнено с возможностью проникновения сквозь него инжекторного элемента для асептического наполнения камеры продуктом посредством инжекторного элемента и с возможностью повторного уплотнения для уплотнения продукта внутри камеры.

Предпочтительно проницаемый участок является термически повторно уплотняемым, или первичное уплотнение является термически повторно уплотняемым.

Кроме того, укупорочное средство емкости предпочтительно содержит вентиляционное отверстие для улучшения потока продукта между камерой и выпускным отверстием, когда укупорочное средство емкости находится во втором положении.

Дозирующий элемент предпочтительно эксцентрически установлен на укупорочном средстве и определяет ось симметрии, которая ориентирована под острым углом относительно удлиненной оси корпуса, при этом укупорочное средство дополнительно определяет вентиляционное отверстие, которое расположено сбоку от дозирующего элемента на приблизительно противоположной стороне укупорочного средства относительно дозирующего элемента для улучшения потока продукта между камерой и выходным отверстием, когда укупорочное средство емкости находится во втором положении.

Емкость может дополнительно содержать уплотняющий элемент, который выполнен с возможностью перемещения между первым положением, уплотняющим по меньшей мере одно из (i) выпускного отверстия, (ii) вентиляционного отверстия и (iii) выпускного отверстия и вентиляционного отверстия, и вторым положением, открывающим по меньшей мере одно из (i) выпускного отверстия, (ii) вентиляционного отверстия и (iii) выпускного отверстия и вентиляционного отверстия.

Уплотняющий элемент предпочтительно соединен с возможностью отрыва с дозирующим элементом и укупорочным средством емкости так, что в первом положении уплотняющий элемент соединен по меньшей мере с одним из: дозирующего элемента и укупорочного средства емкости, и во втором положении уплотняющий элемент отсоединяется от по меньшей мере одного из: дозирующего элемента и укупорочного средства емкости.

Предпочтительно дозирующим элементом является соска.

Соска может включать в себя стержнеобразный участок и концевой участок, при этом выпускное отверстие продолжается через стержнеобразный участок и концевой участок.

Предпочтительно соска является по меньшей мере одним из: круглой соски, соски с двумя устойчивыми положениями и удлиняющейся соски.

Укупорочное средство емкости может иметь внешнюю выпуклую поверхность и соска продолжается наружу от внешней выпуклой поверхности.

Внешняя выпуклая поверхность в сочетании с соской предпочтительно воспроизводит форму и ощущение женской груди.

Укупорочное средство емкости может поворачиваться между первым положением и вторым положением вдоль продольной оси емкости.

Емкость может дополнительно содержать ломкий элемент, имеющий положение зацепления, в котором ломкий элемент зацепляет участок укупорочного средства емкости и корпуса после того, как емкость наполнена продуктом для предохранения укупорочного средства емкости от перемещения от первого положения, и положение расцепления, в котором ломкий элемент удаляется из емкости, чтобы позволить укупорочному средству емкости быть перемещаемым между первым и вторым положениями.

Дозирующий элемент может представлять собой по меньшей мере одно из (i) питьевого горлышка, (ii) питьевого горлышка, включающего в себя односторонний обратный клапан, в котором обратный клапан открывается под действием отрицательного давления, чтобы позволить продукту выходить из выходного отверстия, и (iii) натяжной крышки, в которой выходное отверстие закрывается, когда крышка находится во втянутом нажатом положении, и выходное отверстие открывается, когда крышка находится в выдвинутом вытянутом положении.

Камера предпочтительно приспособлена для хранения жиросодержащего жидкого продукта; корпус, уплотняющий элемент и дозирующий элемент не выщелачивают более заданного количества выщелачиваемых продуктов в жиросодержащий жидкий продукт и не изменяют нежелательно вкусовые качества жиросодержащего жидкого продукта; и заданное количество выщелачиваемых продуктов составляет менее чем около 100 миллионных долей.

Укупорочное средство емкости может дополнительно включать в себя крепежный участок, присоединяемый к корпусу для прикрепления укупорочного средства емкости к корпусу.

Крепежный участок предпочтительно по меньшей мере является соединенным на резьбе и защелкивающимся к корпусу.

Корпус предпочтительно изготовлен из полимера при формовании с раздувом.

Предпочтительно, когда укупорочное средство емкости или корпус перемещаются друг относительно друга, первичное уплотнение смещается от выходного отверстия.

Укупорочное средство емкости и корпус могут поворачиваться относительно друг друга вдоль продольной оси емкости.

Предпочтительно первичное уплотнение формирует с выходным отверстием посадку с натягом.

Первичное уплотнение также определяет внутреннюю поверхность в сообщении по текучей среде с камерой и образует по меньшей мере большую часть площади поверхности укупорочного средства емкости, которая может контактировать с любым продуктом в камере.

Первичное уплотнение предпочтительно является термопластичным эластомером, который выполнен с возможностью термического повторного уплотнения для герметичного уплотнения отверстия проникновения посредством воздействия на него лазерного излучения заданной длины волны и мощности, и определяет (i) заданную толщину стенки, (ii) заданный цвет и непрозрачность, которые по существу поглощают лазерное излучение заданной длины волны и по существу не позволяют прохождение излучения через заданную толщину его стенки, и (iii) заданный цвет и непрозрачность, которые обуславливают лазерное излучение заданной длины волны и мощности для герметичного уплотнения отверстия проникновения в заданный период времени, менее или равный около 5 секунд, и по существу без прожигания первичного уплотнения.

Первичное уплотнение предпочтительно является термопластичным эластомером, который выполнен с возможностью повторного уплотнения посредством нагрева для герметичного уплотнения отверстия проникновения путем воздействия на него лазерного излучения заданной длины волны и мощности и включает в себя (i) стирольный блок сополимер; (ii) олефин; (iii) заданное количество пигмента, который позволяет первичному укупоривающему элементу по существу поглощать лазерное излучение заданной длины волны, и по существу не допускать прохождение излучения через заданную толщину его стенки, и герметично уплотнять отверстие проникновения в заданный период времени, менее или равный около 5 секунд; и (iv) заданное количество смазки, которая уменьшает силы трения на поверхности контакта инжекторного элемента и первичного уплотнения во время его проникновения.

В еще одном аспекте изобретения предусмотрен узел, содержащий емкость, описанную ранее; наполнительное устройство, содержащее систему игл, включающую в себя множество игл, разнесенных относительно друг друга и перемещаемых относительно держателя емкости для проникновения во множество емкостей, установленных на держателе внутри наполнительного устройства, наполняющего емкости, посредством игл, и выведения игл из наполненных емкостей; и множество лазерных оптических узлов, при этом каждый лазерный оптический узел выполнен с возможностью соединения с источником лазерного излучения и фокусируется по существу на точечный участок прокола на участке проникновения и повторного уплотнения соответствующего укупорочного средства емкости для воздействия на него лазерного излучения и повторного уплотнения соответствующего отверстия от проникновения в него иглы.

Узел может дополнительно содержать корпус, определяющий входной конец и стерильную область между входным и выходным концами; контейнер, размещенный по меньшей мере частично в пределах стерильной области и определяющий множество положений емкости на нем для поддерживания и перемещения емкостей в направлении от входного конца к выходному концу через стерильную область; станцию жидкого стерилизатора, размещенную в пределах стерильной области и присоединенную в сообщении по текущей среде к источнику жидкого стерилизатора для передачи жидкого стерилизатора на укупорочное средство емкости соответствующей емкости, опирающейся на конвейер в пределах станции для жидкого стерилизатора, и стерилизации подверженного проникновению и термическому повторному уплотнению соответствующего укупорочного средства емкости; и по меньшей мере одну станцию удаления стерилизатора, размещенную в пределах стерильной области между станцией жидкого стерилизатора и выходным концом корпуса и присоединенную в сообщении по текучей среде к источнику газа для передачи газа в емкость, опирающуюся на конвейер в пределах по меньшей мере одной станции удаления стерилизатора для смывания жидкого стерилизатора в емкости;

при этом указанные система и лазерные оптические узлы размещены в пределах стерильной области между по меньшей мере одной станцией удаления стерилизатора и выходным концом корпуса для приема из нее стерилизуемых емкостей.

Жидким стерилизатором предпочтительно является пероксид водорода.

Узел может дополнительно содержать источник стерильного газа, соединенный в сообщении по текучей среде со стерильной областью для создания повышенного давления стерильного газа внутри стерильной области, и средство для направления потока стерильного газа по существу в направлении от выходного конца к входному концу корпуса, таким образом, для предохранения жидкого стерилизатора от втекания в емкость, размещенную смежно с системой игл.

В емкости укупорочное средство емкости предпочтительно определяет центральную область, и соска расположена сбоку относительно центральной области.

Еще одним аспектом изобретения является емкость для хранения продукта, содержащая: первое средство для обеспечения камеры для приема продукта; второе средство для закрывания камеры первого средства; при этом второе средство включает в себя третье средство для образования по существу непроницаемого для текучей среды уплотнения между первым средством и вторым средством; четвертое средство для введения в рот пользователя и извлечение с помощью рта продукта посредством этого из камеры; и пятое средство для герметичного уплотнения продукта в камере.

Емкость может дополнительно содержать шестое средство для обеспечения проникновения во второе средство посредством инжекторного или наполнительного элемента для асептического наполнения камеры продуктом посредством инжекторного элемента и для обеспечения термического повторного уплотнения второго средства для уплотнения продукта внутри камеры.

Предпочтительно первое средство представляет собой корпус емкости, второе средство представляет собой укупорочное средство емкости, третье средство представляет собой уплотняющий элемент, четвертое средство представляет собой соску и пятое средство представляет собой уплотняющий элемент, который размещен с возможностью перемещения между первым положением для герметичного уплотнения продукта в камере и вторым положением, чтобы позволить продукту вытекать из камеры и в соску для выдачи.

Шестое средство предпочтительно представляет собой эластомерный участок для проникновения и термического повторного уплотнения, который является проницаемым посредством инжекторного элемента для асептического наполнения камеры продуктом посредством инжекторного элемента и который выполнен с возможностью термического повторного уплотнения для уплотнения продукта внутри камеры посредством воздействия на него лазерного излучения.

В еще одном аспекте настоящее изобретение относится к способу, содержащему следующие этапы:

(i) обеспечение емкости для хранения и выдачи продукта, содержащей корпус, определяющий уплотненную пустую камеру для хранения продукта, и выходное отверстие, сообщающееся по текучей среде с камерой; и укупорочное средство емкости, включающее в себя первичное уплотнение, вторичное уплотнение, образующее по существу непроницаемое для текучей среды уплотнение между укупорочным средством емкости и корпусом, и дозирующий элемент, определяющий выпускное отверстие, сообщающееся по текучей среде с выходным отверстием, при этом по меньшей мере одно из: укупорочного средства емкости и корпуса выполнено с возможностью перемещения относительно другого между первым положением, в котором первичное уплотнение размещается около и/или перекрывает выходное отверстие для герметичного уплотнения камеры во время хранения, и вторым положением, в котором первичное уплотнение перемещается от выходного отверстия для открывания камеры;

(ii) обеспечение инжекторного элемента сообщающегося по текучей среде с источником продукта;

(iii) по меньшей мере одно из (а) стерилизации корпуса и укупорочного средства емкости, (b) формования корпуса и укупорочного средства емкости с уплотненной пустой стерильной камерой во время формования и (с) сборки корпуса и укупорочного средства при формовании так, чтобы собранная емкость образовывала уплотненную пустую стерильную камеру;

(iv) введение инжекторного элемента в сообщение по текучей среде с камерой;

(v) асептическое наполнение камеры продуктом посредством инжекторного элемента;

(vi) выведение инжекторного элемента из камеры и повторное уплотнение камеры по отношению к окружающей среде; и

(vii) асептическое хранение продукта в уплотненной камере посредством первичного уплотнения в первом положении для герметичного уплотнения продукта в камере по отношения к окружающей среде.

Способ может дополнительно включать перемещение по меньшей мере одного из: укупорочного средства емкости и корпуса относительно другого из первого положения ко второму положению; размещение камеры в сообщении по текучей среде с дозирующим элементом; и выдачу продукта посредством дозирующего элемента.

Способ может дополнительно включать обеспечение дозирующего элемента в виде соски, эксцентричное размещение соски на укупорочном средстве, обеспечение вентиляционного отверстия, размещенного сбоку относительно соски и сообщающегося по текучей среде с камерой во втором положении, и во время выдачи позволяющее воздуху выходить через вентиляционное отверстие, при этом жидкость протекает через соску и по существу предохраняет воздух от протекания через соску.

Указанная емкость дополнительно включает в себя удаляемый накладной колпачок, прикрепленный по меньшей мере к одному из: укупорочного средства емкости и корпуса.

Другие преимущества настоящего изобретения и/или предпочтительных на данный момент вариантов его осуществления станут полностью очевидными в связи со следующим подробным описанием предпочтительных на данный момент вариантов осуществления и сопроводительных чертежей.

Краткое описание чертежей

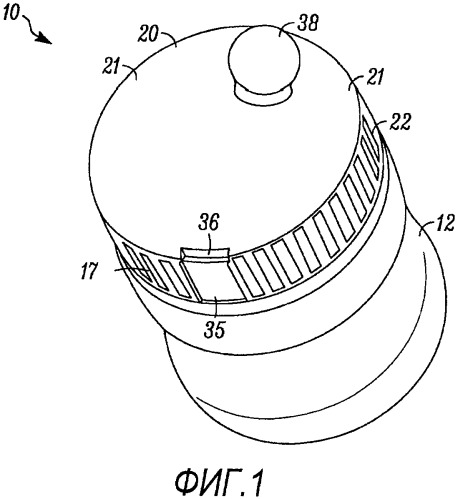

Фиг.1 представляет собой вид сверху в перспективе первого варианта выполнения емкости согласно настоящему изобретению.

Фиг.2 представляет собой вид сбоку емкости, изображенной на фиг.1.

Фиг.3 представляет собой вид сверху емкости, изображенной на фиг.1.

Фиг.4а представляет собой вид в разрезе емкости, изображенной на фиг.1.

Фиг.4b представляет собой вид в разрезе емкости, в случае, когда фиг.1.показывает дополнительную камеру для хранения.

Фиг.5а представляет собой вид сверху в перспективе емкости, изображенной на.фиг.1, с удаленным укупорочным средством емкости.

Фиг.5b представляет собой вид сбоку емкости, изображенной на фиг.5а.

Фиг.6а представляет собой вид сбоку в перспективе емкости, изображенной на фиг.1 с удаленным участком укупорочного средства емкости, и показывающий укупорочное средство емкости в первом положении.

Фиг.6b представляет собой вид сбоку в перспективе емкости, изображенной на фиг.1 с удаленным участком укупорочного средства емкости, и показывающий укупорочное средство емкости во втором положении.

Фиг.7а представляет собой вид сбоку в перспективе с пространственным разделением деталей емкости, изображенной на фиг.1.

Фиг.7b представляет собой вид сбоку с пространственным разделением деталей емкости, изображенной на фиг.1.

Фиг.8 представляет собой вид спереди второго варианта выполнения емкости согласно настоящему изобретению.

Фиг.9 представляет собой вид в разрезе емкости, изображенной на фиг.8.

Фиг.10а представляет собой вид сбоку емкости, изображенной на фиг.8.

Фиг.10b представляет собой вид сверху емкости, изображенной на фиг.8.

Фиг.11 представляет собой вид укупорочного средства емкости снизу в перспективе емкости, изображенной на фиг.8.

Фиг.12 представляет собой вид сбоку в перспективе в разрезе емкости, изображенной на фиг.8.

Фиг.13а представляет собой вид сверху в перспективе емкости, изображенной на фиг.8 с прикрепленным запечатывающим элементом.

Фиг.13b представляет собой вид сверху в перспективе емкости, изображенной на фиг.8 с удаленным запечатывающим элементом.

Фиг.14а представляет собой вид сбоку в перспективе емкости, изображенной на фиг.8 с удаленным участком укупорочного средства емкости, и показывающий укупорочное средство емкости в первом положении.

Фиг.14b представляет собой вид сбоку в перспективе емкости, изображенной на фиг.8 с удаленным участком укупорочного средства емкости, и показывающий укупорочное средство емкости во втором положении.

Фиг.15а-с представляют собой виды сверху в перспективе емкости, изображенной на фиг.8 во время этапов наполнения.

Фиг.16а-b представляют собой виды сверху в перспективе емкости, изображенной на фиг.8, во время этапов лазерного повторного запечатывания.

Фиг.17a-f представляет собой некоторую схематичную иллюстрацию примера способа наполнения, запечатывания и открывания емкостей согласно настоящему изобретению.

18a-f представляют собой виды сбоку в перспективе и в разрезе видоизменений соски.

Подробное описание изобретения

На фиг.1-5 емкость, осуществляющая настоящее изобретение, обычно указана ссылочной позицией 10. Емкость 10 содержит корпус 12, определяющий камеру 14 для приема продукта или вещества, и укупорочное средство 20 емкости, включающее в себя периферийный захватывающий участок 22, и уплотняющий участок или вторичный уплотняющий элемент 26 (фиг.4), продолжающийся около периферии укупорочного средства емкости и образующий по существу непроницаемое для жидкости уплотнение между укупорочным средством емкости и корпусом 12 для предотвращения утечки. Вторичный уплотняющий элемент 26 вставлен по меньшей мере в одну вторичную кольцевую канавку на корпусе 12 для выполнения уплотнения. В одном варианте осуществления вторичный уплотняющий элемент 26 представляет собой эластомерную прокладку; однако следует отметить, что вторичный уплотняющий элемент 26 может принимать любую из многочисленных форм и быть изготовлен из любого из множества материалов, которые известны в настоящий момент или которые стали известными в последнее время, и допускающие, например, образование по существу непроницаемого для жидкости уплотнения между укупорочным средством 30 емкости и корпусом 12 емкости. Укупорочное средство 20 емкости дополнительно включает в себя закрепляющий участок или соединительный фланец 28 для подвижного прикрепления укупорочного средства 20 емкости к корпусу 12 так, чтобы укупорочное средство 20 емкости и корпус могли перемещаться относительно друг друга при закреплении вместе. В иллюстрируемом варианте осуществления и как показано на фиг.4а и 7а-b укупорочное средство 20 емкости и корпус 12 защелкиваются вместе, при этом соединительный фланец 28 зацепляется с первичной кольцевой канавкой 30 в корпусе 12; кроме того, укупорочное средство 20 емкости и корпус поворачиваются друг относительно друга. Как может быть понятно средним специалистам в данной области техники на основании изложенных в данном описании раскрытий, укупорочное средство 20 емкости может быть прикреплено к корпусу 12 любым из многочисленных других способов, которые известны в настоящий момент, или которые стали известны в последнее время, например, резьбовым соединением. Например, или укупорочное средство емкости, или корпус могут включать в себя один или более выпуклых участков, которые помещаются внутри одного или более углубленных участков другого для закрепления их вместе. Дополнительно, по меньшей мере одно из укупорочного средства 20 емкости и корпуса 12 может перемещаться относительно другого в любом из множества других направлений, которые известны в настоящий момент или стали известны в последнее время, например, по существу вертикально вдоль центральной или другой оси емкости 10. После того, как укупорочное средство 20 емкости прикреплено к емкости 10, камера 14 уплотняется, образуя пустую уплотненную камеру.

В дополнение, емкость 10 может включать в себя любое необходимое количество уплотненных пустых камер, включающих в себя, например, первую камеру 14 для приема одного или более первых жидких компонентов и вторую (дополнительную) камеру 15 для приема одного или более вторых жидких компонентов, как показано на фиг.4b. В некоторых таких вариантах осуществления первая и вторая камеры, изначально уплотнены по отношению друг к другу для сохранения первого и второго жидких компонентов отдельно друг от друга в течение, например, срока годности при хранений данного продукта. Далее, когда продукт готов к выдаче или использованию, емкость имеет механизм или элемент, позволяющий разместить первую и вторую камеры в сообщении друг с другом по текучей среде, чтобы обеспечить смешивание первого и второго жидких компонентов во время использования или непосредственно перед использованием.

Кроме того, корпус 12 определяет выходное отверстие или отверстие 16 сообщающееся по текучей среде с камерой 14. Обычно выходное отверстие 16 является круглым, но может принимать любую форму или конфигурацию; в одном варианте осуществления выходное отверстие 16 имеет выпуклую периферию 18. Дозирующий элемент 38 укупорочного средства 20 емкости определяет выпускное отверстие 40, которое размещено с возможностью выборочного соединения, при сообщении по текучей среде с камерой 14 посредством выходного отверстия 16. Дозирующий элемент 38 выдает продукт из емкости 10 и может принимать любую из множества различных конфигураций, которые известны на данный момент или которые стали известны с недавнего времени такие, как соска (показана в иллюстрированном варианте осуществления), питьевое горлышко (не показано), включающее в себя односторонний обратный клапан (не показан), в котором обратный клапан открывается под действием отрицательного давления, чтобы позволить продукту выходить из выпускного отверстия, или натяжная крышка или спортивный колпачок бутылки (не показан), в котором выходное отверстие закрывается, когда колпачок находится во втянутом нажатом положении и выпускное отверстие открывается, когда колпачок находится в выдвинутом выпущенном положении. Как может быть понятно специалистам в данной области техники на основании раскрытий, изложенных в данном описании, дозирующий элемент 38 может принимать дополнительные конфигурации, которые известны в настоящий момент или которые стали известны в последнее время для выдачи продуктов или веществ из емкостей.

Для герметичного уплотнения продукта в камере 14 емкости 10 укупорочное средство 20 емкости использует первичное уплотнение 24 или, в одном варианте осуществления, пробку или перегородку, которая размещается около и/или перекрывает выходное отверстие 16, когда укупорочное средство находится в первом положении. Как отмечалось выше, укупорочное средство 20 емкости установлено с возможностью перемещения относительно корпуса 12 отдельно от емкости. В иллюстрируемом варианте осуществления укупорочное средство 20 емкости и корпус 12 поворачиваются относительно друг друга вдоль продольной оси емкости 10 между первым положением (фиг.6а), в котором первичное уплотнение 24 размещается около выходного отверстия 16 для герметичного уплотнения выходного отверстия и, таким образом, продукта в камере 14 во время хранения, и вторым положением (фиг.6b), в котором первичное уплотнение перемещается от выходного отверстия, чтобы позволить продукту выходить из камеры 14, в иллюстрируемом варианте осуществления, через выходное отверстие 16 и в выпускное отверстие 40 для выдачи продукта. В одном варианте осуществления герметичное уплотнение создается за счет прикладывания положительного давления, оказываемого укупорочным средством емкости на первичное уплотнение 24, когда первичное уплотнение находится в первом положении. Однако следует отметить, что первичное уплотнение 24 может быть сконфигурировано и/или размещено около и/или внутри выходного отверстия 16 для создания герметичного уплотнения без применения положительного давления, например, посредством посадки с натягом между первичным уплотнением и выходным отверстием. Для удобства использования, перемещение укупорочного средства 20 емкости и корпуса 12 относительно друг друга выполнено так, что когда достигается второе положение, укупорочное средство 20 емкости и корпус будут оставаться во втором положении для предохранения первичного уплотнения 24 от уплотнения выходного отверстия 16 до перемещения обратно в первое положение, если требуется. Для улучшения потока продукта из камеры 14 через выпускное отверстие 40 в дозирующий элемент 38, предусмотрено вентиляционное отверстие 42 в укупорочном средстве 20 емкости для размещения укупорочного средства камеры в сообщении по текучей среде с окружающей средой.

В варианте осуществления настоящего изобретения, и, как показано пунктирной линией на фиг.6а, укупорочное средство 20 емкости включает в себя уплотнительный элемент 44, который размещен с возможностью перемещения между первым положением (фиг.6а), уплотняющим по меньшей мере одно из дозирующего элемента 38 и вентиляционного отверстия 44, и вторым (отрывным) положением (фиг.6b), открывающим по меньшей мере одно из дозирующего элемента 38 и вентиляционного отверстия 44, тем самым, обеспечивая посредством этого дозирование продукта: в камере 14 для хранения. В иллюстрируемом варианте осуществления, уплотнительный элемент 44 присоединяется к дозирующему элементу 38 и вентиляционному отверстию 44 по меньшей мере у одного ломкого участка, и в одном варианте осуществления, трех ломких участков (см., например, уплотнительный элемент 144 и ломкие участки 146 согласно фиг.9), которые позволяют пользователю оторвать уплотнительный элемент 144 с ограниченным усилием, хотя в то же время для предотвращения случайного отрыва требуется достаточное усилие.

Как можно видеть в иллюстрируемом варианте осуществления, дозирующий элемент 38 представляет собой соску, размещенную вне центра по отношению к центральной или продольной оси емкости 10. Размещение соски таким образом, само по себе или в комбинации с вентиляционным отверстием 44, является предпочтительным для уменьшения случаев отита у детей, находящихся на искусственном вскармливании, и грудных детей посредством уменьшения отрицательного давления, создаваемого во время всасывания, что в свою очередь, уменьшает опасное накопление текучей среды, в среднем ухе. Более конкретно, как можно видеть, соска 38 размещается вне центра, и удлиненная ось соски ориентирована под острым углом относительно центральной, удлиненной или продольной оси емкости. Предпочтительно, чтобы острый угол соски относительно продольной оси емкости находился в пределах около 10°-45°, и в иллюстрируемом варианте осуществления острый угол составляет около 28°. Как можно видеть, общая длина соски и острый угол соски таковы, что дистальный или свободный конец соски не продолжается вбок за внешний диаметр укупорочного средства. Кроме того, вентиляционное отверстие 42 размещено сбоку относительно соски 38, и в иллюстрируемых вариантах осуществления, размещено по существу на диаметрально противоположной стороне укупорочного средства относительно соски. Одним преимуществом этой конфигурации соски и вентиляционного отверстия является то, что во время выдачи образуется воздушный карман внутри укупорочного средства смежно с вентиляционным отверстием 42, который по существу предохраняет любую жидкость от протекания в вентиляционное отверстие во время выдачи, позволяет некоторому количеству воздуха внутри камеры выходить через вентиляционное отверстие и по существу предохраняет воздух от выхода через соску и, в ином случае, заставляя, например, ребенка всасывать воздух через соску. Следовательно, эксцентрично установленная соска и вентиляционное отверстие, размещенное сбоку от соски, по существу предотвращает образование вакуума внутри соски, текучей среде, выдаваемой через соску, или во рту ребенка, присасывающего соску. Кроме того, из-за размещенного сбоку местоположения вентиляционного отверстия жидкость не блокирует вентиляционное отверстие во время выдачи и, таким образом, не приводит к образованию нежелательных кавитаций внутри соски, жидкости или во рту ребенка, присасывающего соску. Как можно видеть, вторичный уплотняющий элемент 26 и соска 38 выполнены как одно целое друг с другом из первого материала, в то время как первичное уплотнение 24 выполнено из второго материала, отличного от первого материала. Как может быть понятно специалистам в данной области техники на основании изложенных в данном описании раскрытий, первичное уплотнение 24, соска 38 и вторичный уплотняющий элемент 26 могут быть выполнены из одинакового материала, и/или могут быть выполнены как одно целое друг с другом, например, посредством совместного формования.

На Фиг.18a-f изображены различные конфигурации соски, все из которых представляют различные варианты выполнения дозирующего элемента 38. На фиг.18а-b изображена круглая соска 60, имеющая конец 62 приблизительно кругл
