Способ получения марганца
Иллюстрации
Реферат

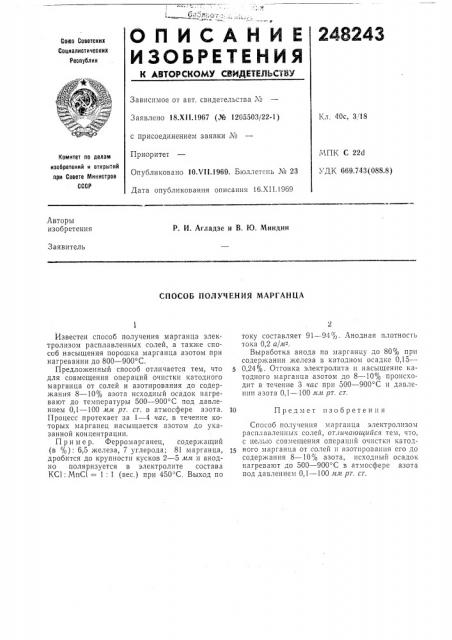

Сокга Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 18.Х1!.1967 (№ 1205503г 22-1} с присоединением заявки №
Приоритет
Опубликовано 10.V11.1969. Бюллетень ¹ 23
Дата опубликования описания 16.XII.1969
Кл, 40с, З,г18
МПК С 22d
УДК 669.743(088.8) Комитет по делам иаобретений и открытий при Совете Министров
СССР
Авторы изобретения
Р. И. Агладзе и В. K). Миндин
Заявитель
СПОСОБ ПОЛУЧЕНИЯ МАРГАНЦА
Известен способ получения марганца электролизом расплавленных солей, à также способ насыщения порошка марганца азотом при нагревании до 800 †9 С.
Предложенный способ отличается тем, что для совмещения операций очистки катодного марганца от солей и азотирования до содержания 8 — 10ого азота исходный осадок нагревают до температуры 500 — 900 С под давлением 0,1 — 100 мм рт. ст. в атмосфере азота.
Процесс протекает за 1 — 4 час, в течение которых марганец насыщается азотом до указанной концентрации.
Пример. Феррогяарганец, содер?кащий (в %): 6,5 железа, 7 углерода; 81 марганца, дробится до крупности кусков 2 — 5 мм и анодно поляризуется в электролите состава
КС1: MnCI = 1: 1 (вес.) при 450 С. Выход по току составляет 91 — 94,/?. Анодная плотность тока 0,2 a/ë- .
Выработка анода по марганцу до 80огго при содержании железа в катодном осадке 0,15—
0,24%. Отгонка электролита и насыщение катодного марганца азотом до 8 — 10огго происходит в течение 3 час при 500 — 900 С и давлении азота 0,1 — 100 мм рт. ст.
10 Предмет изобретения
Способ получения марганца электролизом расплавленны.; солей, оТ.ãè гагощггггся тем, что, с целью совмещения операшгй очистки катод1ч ного марганца от солей и азотирования его до содер?кания 8 — 10,го азота, исходный осадок нагревают до 500 — 900 С в атмосфере азота под давлением 0,1 — 100 мм рт. ст.
