Реферат

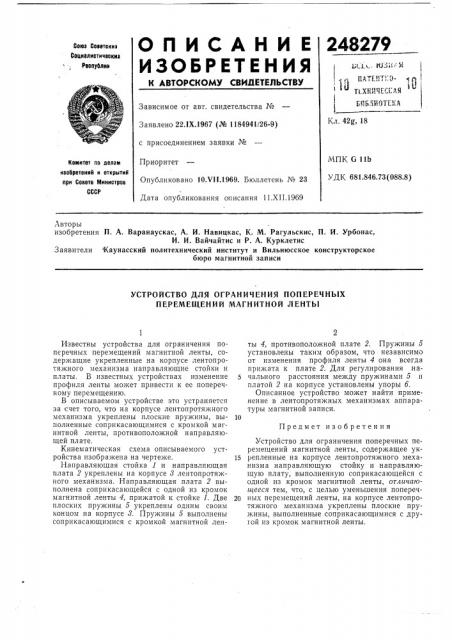

О0ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИЛЕТЕДЬСТВУ

248279

Союз Советскиа

Социалистически»

Республик! 1, Ел., Кч|1 Я

IIAlUI,-0- W P 1 TLxlilrRE AR

1

БОБ" УОТЕ ГЛ

Зависимое от авт. свидетельства №

Заявлено 22.|Х.1967 (№ 1184941!26-9) с присоединением заявки №

Приоритет

Опубликовано 10. т"11.1969. Бюллетень № 23

Дата опубликования о|писания 11.XI I.1969

Кл. 42g, 18

МПК G 11Ь

УДК 681.846.73 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения П. А. Варанаускас, А. И. Навицкас, К. М. Рагульскис, П. И. Урбонас, И. И. Вайчайтис и P. А. Курклетис

Заявители Каунасский политехнический институт и Вильнюсское конструкторское бюро магнитной записи

УСТРОЙСТВО ДЛЯ ОГРАНИЧЕНИЯ ПОПЕРЕЧНЫХ

ПЕРЕМЕЩЕНИЙ МАГНИТНОЙ ЛЕНТЫ

Предмет изобретения

Известны устройства для ограничения поперечных перемещений магнитной ленты, содержащие укрепленные на корпусе лентопротяжного механизма направляющие стойки и платы. B известных устройствах изменение профиля ленты может привести к ее поперечному перемещению.

В описываемом устройстве это устраняется за счет того, что на корпусе лентопротяжного механизма укреплены плоские пружины, выполненные соприкасающимися с кромкой магнитной ленты, противоположной направляющей плате.

Кинематическая схема описываемого устройства изображена на чертеже.

Направляющая стойка .1 и направляющая плата 2 укреплены на корпусе 8 лентопротяжного механизма. Направляющая плата 2 выполнена соприкасающейся с одной из кромок магнитной ленты 4, прижатой к стойке 1. Две плоских пружины 5 укреплены одним своим концом на корпусе 3. Пружины 5 выполнены соприкасающимися с кромкой магнитной ленты 4, противоположной плате 2. Пружины 5 установлены таким образом, что независимо от изменения профиля ленты 4 она всегда прижата к плате 2. Для регулирования на5 чального расстояния между пружинами 5 и платой 2 на корпусе установлены упоры б.

Описанное устройство может найти применение в лентопротяжных механизмах аппаратуры магнитной записи.

Устройство для ограничения поперечных перемещений магнитной ленты, содержащее ук15 репленные на корпусе лентопротяжного механизма направляющую стойку и направляющую плату, выполненную соприкасающейся с одной из кромок магнитной ленты, отличаюи1ееся тем, что, с целью уменьшения попереч20 ных перемещений ленты, на корпусе лентопротяжного механизма укреплены плоские пружины, выполненные соприкасающимися с дру ой из кромок магнитной ленты.
