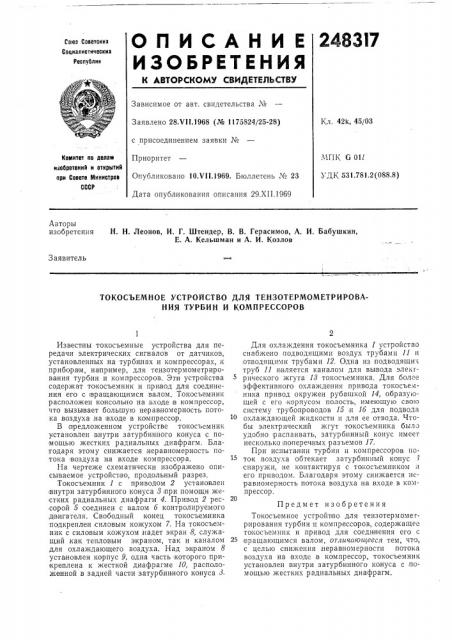

О П И С А Н И Е 248317

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28Х11.1968 (Л" 1175824/25-28) с присоединением заявки ¹

Приоритет

Опубликовано 10Х11.1969. Бюллетень № 23

Дата опубликования описания 29.XII.!969

Кл. 42!-, 45/03

МПК Go!l

УДК 531.781.2 (088.8) Комитет по делам изобретений и открытиЯ при Совете Министров

СССР

Авторы изобретения

Н. Н. Леонов, И. Г. Штендер, В. В. Герасимов, А. И. Бабушкин, Е. А. Кельшман и А. И. Козлов

Заявитель

ТОКОСЪЕМНОЕ УСТРОЙСТВО ДЛЯ ТЕНЗОТЕРМОМЕТРИРОВАНИЯ ТУРБИН И КОМПРЕССОРОВ

Известны токосъемные устройства для передачи электрических сигналов от датчиков, установленных на турбинах и компрессорах, к прибора|м, например, для тензотермометрирования турбин и компрессоров. Эти устройства содержат токосъемник и привод для соединения его с вращающимся валом. Токосъемник расположен консольно на .входе в компрессор, что вызывает большую неравномерность потока,воздуха .на входе в компрессор.

В предложенном устройстве токосъемник установлен внутри затурбинного конуса с помощью жестких радиальных, диафрагм. Благодаря этому снижается неравномерность потока воздуха на входе компрессора.

На чертеже схематически изображено описываемое устройство, продольный разрез.

Токосъемник 1 с приводом 2 установлен внутри затурбинного конуса 8 )IlpH .помощи жестких радиальных диафрагм 4. Привод 2 рессорой 5 соединен с валом б контролируемого двигателя. Свободный конец токосъемника подкреплен силовым кожухом 7. На токосъемник с силовым кожухом, надет экран 8, служащий,как тепловым экраном, так и каналом для охлаждающего воздуха. Над экраном 8 установлен корпус 9, одна часть которого прикреплена к жесткой диафрагме 10, расположвнной в задней части затурбинного конуса 8.

Для охлаждения токосъемника 1 устройство снабжено подводящими воздух трубами 11 и отводящими трубами 12. Одна из подводящих труб 11 является каналом для вывода элекгрического жгута 18 токосъемника. Для более эффективного охлаждения привода токосъеuIника привод окружен рубашкой 14, образующей с его корпусом полость, имеющую свою систему трубопроводов 15 и 1б для подвода охлаждающей жидкости и для ее отвода. Чтобы электрический жгут токосъемника было удобно распаивать, затурбинный конус имеет несколько .поперечных разъемов 17.

При испытании турбин и компрессоров поток воздуха обтекает затурбинный конус снаружи, не контактируя с токосъемником и его приводом. Благодаря этому снижается неравномерность потока воздуха на входе в компрессор.

Предмет изобретения

Токосьемное устройтво для тензотермометрирования турбин и компрессоров, содержащее токосъемник и привод для соединения его с

25 вращающимся валом, отличаюи„ееся тем, что, с целью снижения, неравномерности потока воздуха на:входе в компрессор, токосъемник установлен внутри затурбинного конуса с помощью жестких радиальных диафрагм.

2483!7
