Реферат

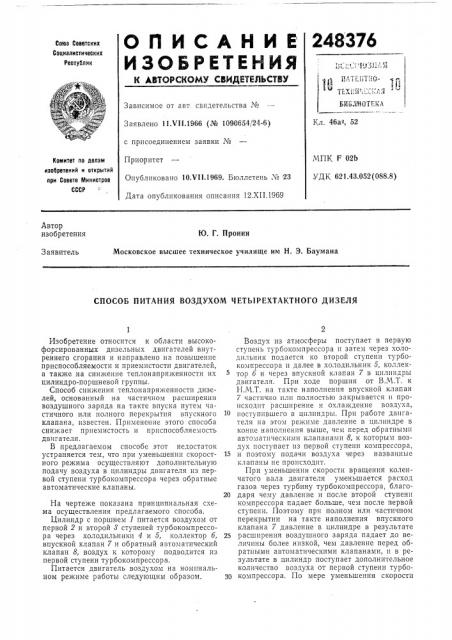

248376

Союз Советских

Социалистических

Республик

БИБДМОТБ1Л

Зависимое от авт. свидетельства №

Кл. 46а>, 52

Заявлено 11.VII.1966 (№ 1090654/24-6) с присоединением заявки №

МПК F 02Ь

УДК 621.43.052 (088.8) Приоритет

Опубликовано 10Х11.1969. Бюллетень ¹ 23

Дата опубликования описания 12.XII.1969

Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Ю. Г. Пронин

Московское высшее техническое училище им H. 3. Баумана

3 аявитель

СПОСОБ ПИТАНИЯ ВОЗДУХОМ ЧЕТЫРЕХТАКТНОГО ДИЗЕЛЯ

Изобретение относится к области высокофорсированных дизельных двигателей внутреннего сгорания и направлено на повышение приспособляемости и приемистости двигателей, а также на снижение теплонапряженности их цилиндро-поршневой группы.

Способ снижения теплонапряженности дизелей, основанный на частичном расширении воздушного заряда на такте впуска путем частичного или полного перекрытия впускного клапана, известен. Применение этого способа снижает приемистость и приспособляемость двигателя.

В предлагаемом способе этот недостаток устраняется тем, что при уменьшении скоростного режима осуществляют дополнительную подачу воздуха в цилиндры двигателя из первой ступени турбокомпрессора через обратные автоматические клапаны.

На чертеже показана принципиальная схема осуществления предлагаемого способа.

Цилиндр с поршнем 1 питается воздухом от первой 2 и второй 8 ступеней турбокомпрессора через холодильники 4 и 5, коллектор б, впускной клапан 7 и обратный автоматический клапан 8, воздух к которому подводится из первой ступени турбокомпрессора, Питается двигатель воздухом на номинальном режиме работы следующим образом.

Воздух из атмосферы поступает в первую ступень турбокомпрессора и затем через холодильник подается ко второй ступени турбокомпрессора и далее в холодильник 5, коллектор б и через впускной клапан 7 в цилиндры двигателя. При ходе поршня от В.М.Т. к

H.М.Т. на такте наполнения впускной клапан

7 частично или полностью закрывается и происходит расширение и охлаждение воздуха, поступившего в цилиндры. Прп работе двигателя на этом режиме давление в цилиндре в конце наполнения выше, чем перед обратными автоматическими клапанами 8, к которым воздух поступает пз первой ступени компрессора, 15 и поэтому подачи воздуха через названные клапаны не происходит.

При уменьшении скорости вращения коленчатого вала двигателя уменьшается расход газов через турбину турбокомпрессора, благо20 даря чему давление и после второй ступени компрессора падает больше, чем после первой ступени. Поэтому при полном или частичном перекрытии на такте наполнения впускного клапана 7 давление в цилиндре в результате

25 расширения воздушного заряда падает до величины более низкой, чем давление перед обратными автоматическими клапанами, и в результате в цилиндр поступает дополнительное количество воздуха от первой ступени турбо30 компрессора. По мере уменьшения скорости вращения коленчатого вала двигателя дополнительная подача воздуха в цилиндры через обратные автоматические клапаны 8 увеличивается, благодаря чему сохраняется примерно постоянным давление начала сжатия.

Предмет изобретен ия

Способ питания воздухом четырехтактного дизеля с высоким наддувом от двухступенча4 того турбокомпрессора через обратные автоматические клапаны, холодильник, впускной коллектор и впускные клапаны, частично или полностью перекрываемые на такте впуска, 5 отличающийся тем, что, с целью повышения крутящего момента двигателя при уменьшении скоростного режима, осуществляют дополнительную подачу воздуха в цилиндры двигателя из первой ступени турбокомпрессора через

10 обратные автоматические клапаны.
