Муфта для соединения несоосных валов

Муфта для соединения несоосных валов

Иллюстрации

Показать все

Реферат

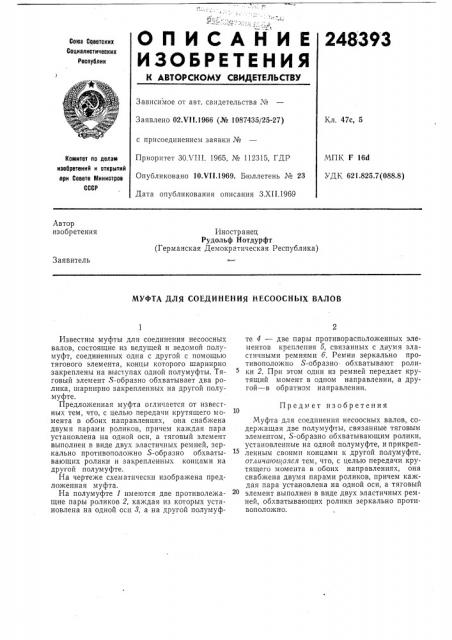

О П

248393

ИСАНИЕ изоБретиНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 02Х11.1966 (Л 1087435/25-27) с присоединением заявки №

Приоритет ЗОЛ 1П. 1965, № 112315, ГДР

Опубликовано 10. т 1!.1969. Бюллетень ¹ 23

Дата опубликования описания З.ХП.1969

Кл. 47с, 5

МПК F 16d

УДК 621.825.7(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авто р изобретения

Иностранец

Рудольф Нотдурфт (Германская Демократическая Республика) Заявитель

МУФТА ДЛЯ СОЕДИНЕНИЯ НЕСООСНЫХ ВАЛОВ

Известны муфты для соединения несоосных валов, состоящие из ведущей и ведомой полумуфт, соединенных одна с другой с помощью тягового элемента, концы которого шарнирно закреплены на высчупах одной полумуфты. Тяговый элемент Я-образно обхватывает два ролика, шарнирно закрепленных на другой полумуфте.

Предложенная муфта orëè÷àåòñÿ от извесгных тем, что, с целью передачи крутящего момента в обоих направлениях, она снабжена двумя парами роликов, причем каждая пара установлена на одной оси, а тяговый элемент выполнен в виде двух эластичных ремней, зеркально противоположно S-образно обхватывающих ролики и закрепленных концами на другой полумуфте.

На чертеже схематически изображена предложенная муфта.

На полумуфте 1 имеются две противолежащие пары роликов 2, каждая из которых установлена на одной оси 8, а на другой полумуфте 4 — две пары противорасположенных элементов крепления 5, связанных с двумя эластичными ремнями 6. Ремни зеркально противоположно 5-образно- обхватывают ролики 2. При этом один из ремней передает крутящий момент в одном направлении, а другой †обратном направлении.

Предмет изобретения

Муфта для соединения несоосных валов, содержащая две полумуфты, связанные тяговым элементом, S-образно обхватывающим ролики, установленные на одной полумуфте, и прикрепленным своими концами к другой полумуфте, отличато)цаяся тем, что, с целью передачи крутящего момента в обоих направлениях, она снабжена двумя парами роликов, причем каждая пара установлена на одной оси, а тяговый элемент выполнен в виде двух эластичных ремней, обхватывающих ролики зеркально противоположно.

248393

Составитель И. Малюга

Редактор Т. А. Рыбалова Техред А. А. Камышникова Корректор В. И. Жолудева

Заказ 8212/16 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
