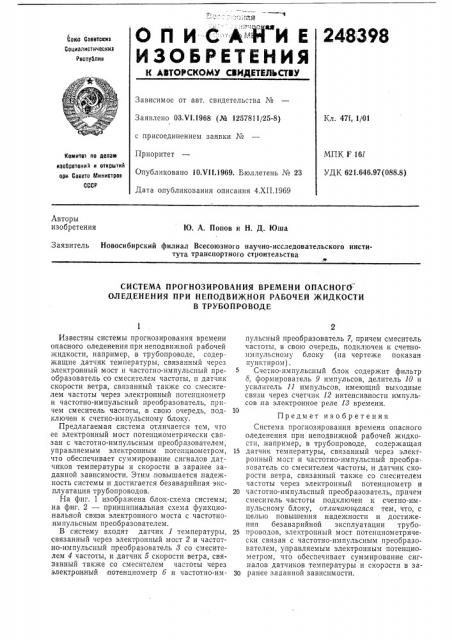

О П И C А"Й И Е 248398

ИЗОБРЕТЕНИЯ

Сова Соеетскиз

Социалистичесниз

Республик

Зависимое от авт. свидетельства №

Заявлено ОЗХ1,1968 (№ 1257811/25-8) с присоединением заявки ¹

Приоритет

Опубликовано 1О.V11.1969. Бюллетень № 23

Дата опубликования описания 4.XII.1969

K.ë. 47f, 1/01

МПК F 16l

УДК 621.646.97 (088.8) Комитет по делаю изобретений и открытий ори Совете Министров

СССР

Авторы изобретения

Ю. A. Попов и Н. Д. Юша

Заявитель Новосибирский филиал Всесоюзного научно-исследовательского института транспортного строительства

СИСТЕМА ПРОГНОЗ ИРОВАН ИЯ ВРЕМЕН И ОПАСНОГО.

ОЛЕДЕНЕНИЯ ПРИ НЕПОДВИЖНОЙ РАБОЧЕЙ ЖИДКОСТИ

В ТРУБОПРОВОДЕ

Известны системы прогнозирования времени опасного оледенения при неподвижной рабочей жидкости, например, в трубопроводе, содержащие датчик температуры, связанный через электронный мост и частотно-импульсный преобразователь со смесителем частоты, и датчик скорости ветра, связанный также со смесителем частоты через электронный потенциометр и частотно-импульсный преобразователь, причем смеситель частоты, в свою очередь, подключен к счетно-импульсному блоку.

Предлагаемая система отличается тем, что ее электронный мост потенциометрически связан с частотно-импульсным цреобразователем, управляемым электронным потенциометром, что обеспечивает суммирование сигналов датчиков температуры и скорости в заранее заданной зависимости. Этим, повышается надежность системы и достигается безаварийная эксплуатация трубопроводов.

На фиг. 1 изображена блок-схема системы; на фиг. 2 — принципиальная схема функциональной связи электронного моста с частотноимпульсным преобразователем.

В систему входят датчик 1 температуры, связанный через электронный мост 2 и частот.но-импульсный преобразователь 8 со смесителем 4 частоты, и датчик б скорости ветра, связанный также со смесителем частоты через электронный потенциометр б .и частотно-импульсный преобразователь 7, причем смеситель частоты, в свою очередь, подключен к счетноимпульсному блоку (на чертеже показан пунктиром).

Счетно-импульсный блок содержит фильтр

8, формирователь 9 импульсов, делитель 10 и усилитель 11 импульсов, имеющий выходные связи через счетчик 12 интенсивности импульсов на электронное реле 18 времени.

Предмет изобретения

Система прогнозирования времени опасного оледенения при неподвижной рабочей жидкости, например, в трубопроводе, содержащая

15 датчик температуры, связанный через электронный мост и частотно-импульсный преобразователь со смесителем частоты, и датчик скорости ветра, связанный также со смесителем частоты через электронный потенциометр и

20 частотно-импульсный преобразователь, причем смеситель частоты подключен к счетно-импульсному блоку, отличающаяся тем, что, с целью повышения надежности и достижения безаварийной эксплуатации трубо25 проводов, электронный мост потенциометрически связан с частотно-импульсным преобразователем, управляемым электронным потенциометром, что обеспечивает суммирование сигналов датчиков температуры и скорости в за30 ранее заданной зависимости.

248398

Фиг. 1
