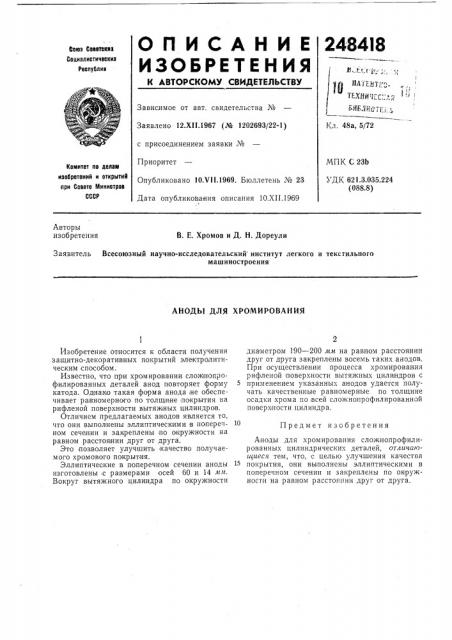

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиа

Социалистическиа

Республик

Зависимое от авт. свидетельства №

Кл. 48а, 5/72

Заявлено 12.Xl 1.1967 (№ 1202693/22-1) с присоединением заявки №

Приоритет

Опубликовано 10Х!1.1969. Бюллетень № 23

Дата опубликования описания 10.XII.1969

МПК С 23b

УДК 621.3,035.224 (088.8) Комитет оо делам иаобретений H открытий ори Совете Министров

СССР

Авторы изобретения

В. Е. Хромов и Д. Н. Дореули

Заявитель Всесоюзный научно-исследовательский институт легкого и текстильного машиностроения

АНОДЫ ДЛЯ ХРОМИРОВАНИЯ

Предмет изобретения

Изобретение относится к области получения защитно-декоративных покрытий электролитическим способом.

Известно, что при хромировании сложнопрофилированных деталей анод повторяет форму катода. Однако такая форма анода не обеспечивает равномерного по толщине покрытия на рифленой поверхности вытяжных цилиндров.

Отличием предлагаемых анодов является то, что они выполнены эллиптическими в попере tном сечении и закреплены по окружности на равном расстоянии друг от друга.

Это позволяет улучшить качество .получаемого хромового покрытия.

Эллиптические в поперечном сечении аноды изготовлены с размерами осей б0 и 14 лья.

Вокруг вытяжного цилиндра по окружности диаметром 190 — 200 мш на равном расстоянии друг от друга закреплены восемь таких анодов.

При осуществлении процесса хромирования рифленой поверхности вытяжных цилвндров с применением указанных анодов удается получать качественные равномерные по толщине осадки хрома по всей сложнопрофилированной поверхности цилиндра.

Аноды для хромирования сложнопрофилированных цилиндрических деталей, отличаюи иеся тем, что, с целью улучшения качества покрытия, они выполнены эллиптическими в поперечном сечении и закреплены по окруж,ности на равном расстоянии друг от друга.
