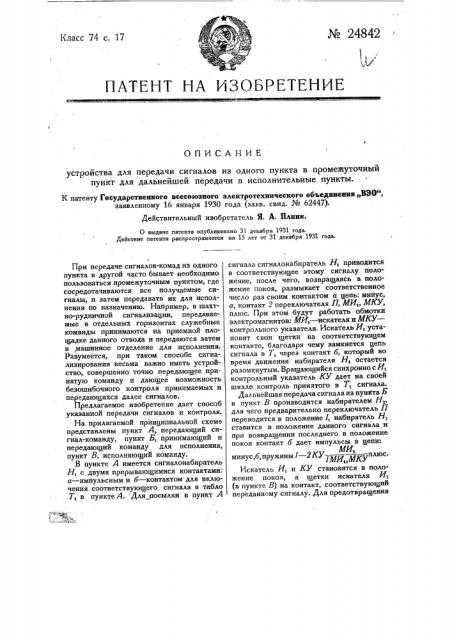

ОПИСАНИЕ устройства для передачи сигналов из одного пункта в промежуточный пункт для дальнейшей передачи в исполнительные пункты.

К патенту Государственного всесоюзного электротехнического объединения „ВЭО, фмс заявленному 16 января 1930 года (заяв. свид. № 62447).

Действительный изобретатель Я. А. Плинк.

О выдаче патента опубликовано 31 декабря 1931 года.

Действие патента распространяется на 15 лет от 31 декабря 1931 года.

При передаче сигналов-комад из одного пункта в другой часто бывает необходимо пользоваться промежуточным пунктом, где сосредотачиваются все получаемые сигналы, и затем передавать их для исполнения по назначению. Например, в шахтно-рудничной сигнализации, передаваемые в отдельных горизонтах служебные команды принимаются на приемной площадке данного отвода и передаются затем в,машинное отделение для исполнения.

Разумеется, при таком способе сигнализирования весьма важно иметь устройство, совершенно точно передающее принятую команду и дающее возможность безошибочного контроля принимаемых и передающихся далее сигналов.

Предлагаемое изобретение дает способ указанной передачи сигналов и контроля.

На прилагаемой принципиальной схеме представлены пункт А, передающий сигнал-команду, пункт Б, принимающий и передающий команду для исполнения, пункт В, исполняющий команду.

В пункте А имеется сигналонабиратель

Н, с двумя прерывающимися контактами. а — импульсным и б — контактом для включения соответствующего сигнала в табло

Т, в пункте А. Для посылки в пункт А сигнала сигналонабиратель Н, приводится в соответствующее этому сигналу положение, после чего, возвращаясь в положение покоя, размыкает соответственное число раз своим контактом а цепь: минус, а, контакт 2 переключателя П, МИ„МКУ, плюс. При этом будут работать обмотки электромагнитов: МИ,— искателя и МКУ— контрольного указателя. Искатель И, установит свои щетки на соответствующем контакте, благодаря чему замкнется цепь сигнала в Т, через контакт б, который во время движения набирателя Н, остается разомкнутым. Вращающийся синхронно с И, контрольный указатель КУ дает на своей шкале контроль принятого в Т, сигнала.

Дальнейшая передача сигнала из пункта Б в пункт В производится набирателем и„ для чего предварительно переключатель П переводится в положение 1, набиратель Н ставится в положение данного сигнала и при возвращении последнего в положение покоя контакт б дает импульсы в цепи:

МИ, минус,6, пружины 1 — 2КУ вЂ” плюс.

1 МИ„МКУ

Искатель И, и КУ становятся в положение покоя, а щетки искателя H (в пункте В) на контакт, соответствующий переданному сигналу. Для предотвращения неправильной передачи в пункт В сигнала в искателе И. сигнальные указатели включены в обратном порядке, чем в И„ например, если сигнал № 7 в искателе И, контакта 8, то в искателе И, контакта 8, т.-е. для передачи сигнала № 7 набирателем Н, потребуется семь импульсов, набирателем же H» †т импульса. При неправильном наборе набирателем Н> сигнала возможны два случая: 1) если набран сигнал по номеру ббльший, чем принятый, например вместо № 7 набран № 9, то после посылки третьего импульса шайба контрольного указателя своим выступом разомкнет контакты 1 — 2, чем прервет цепь тока МИ,и И,, остановится на требуемом контакте; 2) если набран сигнал по номеру меньший, чем принятый, например вместо № 7 набран № 5, тогда в КУ не произойдет замыкания пружин 8 — 4, дающих батарею в табло Т,, и сигнала не последует; чтобы послать требуемый сигнал придется еще раз завести набиратель

H„. с любого положения. Описанный способ контроля дает полную уверейность в правильной подаче сигнала.

П р едм е т патента.

1. Устройство для передачи сигналов из одного пункта при помощи номеронабирателей и искателей в промежуточный пункт и для дальнейшей передачи- при помощи номеронабирателей и искателей в исполнительный пункт, с применением оптических указателей, включенных в контакты искателей, отличающееся тем, что, с целью передачи сигналов из промежуточного в исполнительный пункт посылкой числа импульсов тока, необходимых для возвращения в нулевое положение искателя МИ, промежуточного пункта, оптические указатели включены в контакты искателей в промежуточном и исполнительном пункте в обратном порядке,
