Осветительный прибор, поверхностный источник света и жидкокристаллический дисплей

Осветительный прибор, поверхностный источник света и жидкокристаллический дисплей

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Изобретение относится к осветительному прибору и к верхностному источнику света, каждый из которых используется для задней подсветки жидкокристаллического дисплея, и к жидкокристаллическому дисплею с поверхностным источником света.

Уровень техники

В последнее время жидкокристаллические дисплеи быстро распространяются и занимают место дисплеев с электронно-лучевыми трубками (ЭЛТ (CRT)). Такие преимущества жидкокристаллических дисплеев, как энергосбережение, небольшая толщина и маленькая масса, способствовали широкому применению жидкокристаллических дисплеев в жидкокристаллических телевизорах, мониторах, портативных телефонах и т.п. Разработки по еще большему расширению преимуществ включают совершенствование осветительных приборов (так называемых источников подсветки), каждый из которых устанавливают в задней части жидкокристаллического дисплея.

Источники подсветки, представляющие собой осветительные приборы, грубо подразделяются на боковые источники подсветки (называемые также торцевыми источниками подсветки) и источники прямой подсветки. В осветительном приборе с боковым источником подсветки сзади панели жидкокристаллического дисплея расположена световодная пластина, на торце которой находится источник света. Свет от этого источника света отражается световодной пластиной, так что панель жидкокристаллического дисплея оказывается освещена непрямо и равномерно. Такая конструкция позволяет реализовать тонкий осветительный прибор, хотя его яркость мала. По этой причине осветительные приборы с источниками боковой подсветки применяются главным образом в жидкокристаллических дисплеях небольшого или среднего размера, таких как дисплеи в портативных телефонах и портативных персональных компьютерах (ноутбуки).

В осветительном приборе с прямой подсветкой несколько источников света расположены сзади панели жидкокристаллического дисплея, чтобы прямо освещать эту панель жидкокристаллического дисплея. Соответственно, в такой конструкции можно легко получить высокую яркость даже при больших размерах экрана. Поэтому осветительные приборы с прямой подсветкой применяют главным образом в жидкокристаллических дисплеях большого размера - не менее 20 дюймов (51 см). Однако современные осветительные приборы с прямой подсветкой имеют толщину примерно от 20 мм до 40 мм. Это является препятствием для дальнейшего уменьшения толщины дисплеев.

Дальнейшее уменьшение толщины жидкокристаллического дисплея может быть достигнуто путем уменьшения расстояния между источником света и панелью жидкокристаллического дисплея. В этом случае, однако, невозможно добиться равномерности светимости осветительного прибора без применения большого числа источников света. С другой стороны, чем больше источников света, тем выше стоимость. Поэтому основные надежды направлены на разработку осветительного прибора, не использующего большого числа источников света, но при этом имеющего небольшую толщину и обеспечивающего превосходную равномерность освещения.

В качестве одного из вариантов решения этих проблем предпринимались попытки уменьшить толщину жидкокристаллического дисплея большого размера за счет применения осветительного прибора, в котором установлены несколько световодных элементов.

Патентная Литература 1 описывает изображенный на Фиг.8(а) осветительный прибор 201 с поверхностным источником света, имеющий несколько источников 202 света в виде светодиодных (LED) матриц. Каждый из этих нескольких источников 202 света в виде светодиодных матриц имеет светодиоды LED, которые расположены параллельно через заданные интервалы и которые генерируют монохроматические световые лучи с соответствующими разными длинами волн.

Первый световод 204 имеет в сечении клиновидную форму с горизонтальной верхней поверхностью и нижней поверхностью, наклонной относительно этой верхней поверхности. Более толстый из двух боковых торцов первого световода 204 обращен к соответствующему одному из источников 202 света в виде светодиодных матриц через первый смесительный элемент 208 (световодную секцию) монохроматического света.

Второй световод 206 имеет в сечении клиновидную форму с горизонтальной нижней поверхностью и верхней поверхностью, наклонной относительно этой нижней поверхности. Более толстый из двух боковых торцов второго световода 206 обращен к соответствующему одному из источников 202 света в виде светодиодных матриц через второй смесительный элемент 210 (световодную секцию) монохроматического света, расположенный с противоположной стороны от источника 202 света по отношению к соответствующему первому световоду 204.

Кроме того, составляющая светового потока, направленная вверх и наружу, при прохождении через первый смесительный элемент 208 (световодную секцию) монохроматического света или второй смесительный элемент 210 (световодную секцию) монохроматического света отражается посредством отражателя 214 назад - в первый смесительный элемент 208 (световодную секцию) монохроматического света или второй смесительный элемент 210 (световодную секцию) монохроматического света. С другой стороны, составляющая светового потока, направленная вниз и наружу, при прохождении через первый смесительный элемент 208 (световодную секцию) монохроматического света или второй смесительный элемент 210 (световодную секцию) монохроматического света отражается посредством отражательной пластины 222 назад - в первый смесительный элемент 208 (световодную секцию) монохроматического света или второй смесительный элемент 210 (световодную секцию) монохроматического света.

Далее, Патентная Литература 2 описывает поверхностный источник света 302, имеющий несколько прозрачных сегментов 318 световодных пластин. Как показано на Фиг.8(b), каждый из этих сегментов 318 световодных пластин имеет: прямоугольную выходную светоизлучающую поверхность 318а; утолщенный участок, расположенный по существу в центральной области прямоугольной выходной светоизлучающей поверхности 318а по существу параллельно одной боковой стороне этой поверхности; пару утонченных торцов, по существу параллельных утолщенному участку; параллельную канавку, которая выполнена по существу в центре утолщенного участка на стороне, противоположной относительно прямоугольной выходной светоизлучающей поверхности 318, и в которой находится стержневой источник света; и секцию с наклонной задней поверхностью, ограничивающую наклонную заднюю поверхность, так что толщина этой секции с наклонной задней поверхностью уменьшается по направлению от утолщенного участка к утонченным торцам в обе стороны. Соответствующие утонченные торцы двух соседних сегментов 318 световодных пластин соединены один с другим. Соответствующие прямоугольные выходные светоизлучающие поверхности 318а соединенных сегментов 318 световодных пластин расположены в одной плоскости.

Осветительный поверхностный источник света 302 содержит также источники света 312, рассеивающую пластину 314, рассеивающую пластину 316, призматическую пластину 317 и отражательные пластины 322.

Отражательные пластины 322 предназначены для отражения света, выходящего из задних поверхностей сегментов 318 световодных пластин, так что отраженный свет снова входит в эти сегменты 318 световодных пластин. Таким образом, отражательные пластины 322 позволяют повысить эффективность использования света. Согласно Патентной Литературе 2 отражательные пластины 322 выполнены таким образом, чтобы закрыть задние поверхности (наклонные поверхности) сегментов 318 световодных пластин.

Патентная Литература 3 описывает осветительный поверхностный источник света тандемного типа, в котором, как показано на Фиг.8(с), несколько модулей U2 с поверхностным излучением расположены параллельно один другому. Каждый из этих модулей U2 с поверхностным излучением имеет световод 403 в форме пластины с показателем преломления "ng". Модулятор 408 вытекающего света, выполненный на задней поверхности 434 каждого из световодов 403, содержит: составной слой 480, имеющий область 481 с первым показателем преломления и область 482 с вторым показателем преломления; и слой 483 с третьим показателем преломления. На поверхности модулятора 408 вытекающего света выполнена призматическая матрица 409, содержащая множество призм. Патентная Литература 3 указывает, что такая конструкция позволяет увеличить яркость в требуемом направлении в распределении яркости на светоизлучающей поверхности, а в случае использования такого осветительного поверхностного источника света тандемного типа в качестве источника подсветки для дисплея дает возможность повысить качество изображения на дисплее.

Далее, рядом с призматической матрицей 409 расположен отражательный элемент 405. Иными словами, этот отражательный элемент 405 обращен к слою 483 с третьим показателем преломления, в котором создана призматическая матрица 409. В Патентной Литературе 3 рассмотрены: конструкция, в которой отражательный элемент 405 соединен с отражателем 402 для источника света 401, так что этот отражательный элемент может быть выполнен заодно с отражателем; конструкция, в которой каждый отражательный элемент 405 выступает к боковому торцу секции вершины каждого световода 403, имеющего модулятор 408 вытекающего света и т.п.; и конструкция, в которой отражатель 402 для источника света 401, выполненный заодно с отражательным элементом 405, выступает к нижней поверхности ступеньки 435 выреза (ступенька 435 выреза имеет функцию приема и опоры секции Е вершины, образованной из световода 403, модулятора 408 вытекающего света и призматической матрицы 409 соседнего модуля с поверхностным излучением, так что эта секция Е вершины располагается на противоположной стороне относительно входной торцевой поверхности световода 403, на которую падает свет) соответствующего световода 403.

Список литературы

Патентная Литература 1

Публикация заявки на патент Японии, Tokukai, No.2006-269365 А (Дата публикации: 5 октября, 2006)

Патентная Литература 2

Публикация заявки на патент Японии, Tokukai, No.2006-301518 А (Дата публикации: 2 ноября, 2006)

Патентная Литература 3

Публикация заявки на патент Японии, Tokukai, No.2006-108033 А (Дата публикации: 20 апреля, 2006)

Раскрытие изобретения

Техническая проблема

В общем случае такие световоды изготавливают с отрицательным допуском из соображений учета дефектов, возникающих между световодами, уменьшения толщины осветительного прибора, технологических погрешностей и т.п. Вследствие этого между двумя соседними световодами появляется зазор, соответствующий этому отрицательному допуску.

Такой зазор, появившийся между двумя соседними световодами при изготовлении вследствие изложенных выше факторов, представляется наблюдателю несветящейся областью на светоизлучающей поверхности, образованной выходными светоизлучающими поверхностями световодов. По этой причине, если осветительный прибор, имеющий такие соединенные световоды, применяется в качестве источника подсветки для дисплея, на светоизлучающей поверхности прибора возникает неравномерность распределения свечения. В результате качество изображения на дисплее ухудшается. Кроме того, появляется темная полоса. Это ведет к проблеме снижения эффективности свечения подсветки.

Несмотря на это Патентная Литература 1-3 совсем не акцентирует внимания на снижении качества изображения на дисплее из-за зазора, образовавшегося между двумя соседними световодами, а также не предлагает каких-либо мер по устранению такого эффекта от зазора. Соответственно, область, соответствующая указанному зазору, совсем не излучает свет. В результате эта область представляется наблюдателю темной полосой.

Настоящее изобретение разработано для устранения этой проблемы. Целью настоящего изобретения является создание осветительного прибора, имеющего небольшую толщину и обладающего улучшенной равномерностью яркости свечения светоизлучающей поверхности даже при наличии зазора между двумя соседними световодами.

Другой целью настоящего изобретения является создание осветительного поверхностного источника света, включающего осветительный прибор небольшой толщины и обладающего еще более улучшенной равномерностью распределения яркости свечения светоизлучающей поверхности.

Еще одной целью настоящего изобретения является создание жидкокристаллического дисплея, включающего осветительный поверхностный источник света в качестве источника подсветки, а также обеспечивающего высокое качество изображения и имеющего небольшую толщину.

Решение проблемы

Для достижения этих целей осветительный прибор согласно настоящему изобретению включает: несколько комбинированных элементов, каждая из которых выполнена из источника света и световода для рассеяния света от источника света, чтобы излучать свет в виде поверхностного излучения от выходной светоизлучающей поверхности световода; первые отражательные пластины, каждая из которых закрывает противоположную поверхность соответствующего световода, так что этой противоположной поверхностью считается поверхность, противоположная выходной светоизлучающей поверхности световода; и вторые отражательные пластины, каждая из которых выполнена со стороны указанной противоположной поверхности поверх соответствующего одного из первых зазоров, так что каждый из первых зазоров образован между двумя соседними световодами, не накладывающимися один на другой, при этом каждая из вторых отражательных пластин закрывает по меньшей мере область, где нет первых отражательных пластин в соответствующем одном из первых зазоров, и выступает поверх указанных двух соседних световодов.

Первый зазор между двумя соседними световодами, не накладывающимися один на другой

Как указано выше, в общем случае световоды изготавливают с отрицательным допуском из соображений учета дефектов, возникающих между световодами, уменьшения толщины осветительного прибора, технологических погрешностей и т.п. Соответственно между двумя соседними световодами появляется зазор, соответствующий этому отрицательному допуску. Такой зазор представляется наблюдателю несветящейся областью на светоизлучающей поверхности, образованной выходными светоизлучающими поверхностями световодов. По этой причине, если осветительный прибор, имеющий такие соединенные световоды, применяется в качестве источника подсветки для дисплея, на светоизлучающей поверхности прибора возникает неравномерность свечения. В результате качество изображения на дисплее ухудшается.

Зазор, образованный между любыми двумя соседними световодами, не накладывающимися один на другой (далее этот зазор именуется первым зазором), является зазором, образованным между любыми двумя световодами, соседствующими один с другим в одной и той же плоскости. Например, в осветительном приборе, в котором несколько световодов расположены в виде двумерной структуры, так что эти световоды не накладываются один на другой (осветительный прибор плиточного типа), термин зазор между любыми двумя соседними световодами обозначает зазор, образованный по периметру вокруг всего отдельного световода (например, вокруг четырех сторон прямоугольника, если световод имеет прямоугольную форму на виде в плане) между любыми двумя соседними световодами, не накладывающимися один на другой, т.е. обозначает первый зазор. Другими словами, любой зазор в таком осветительном приборе плиточного типа, классифицируется как первый зазор.

С другой стороны, зазор другого типа образован в осветительном приборе (осветительный прибор тандемного типа), в котором светоизлучающая секция одного из двух соседних световодов накладывается на светоизлучающую секцию другого из этих двух соседних световодов. Конкретнее, первый зазор образован между любыми двумя соседними световодами, которые не накладываются один на другой, а зазор другого типа (далее именуемый вторым зазором) образован между любыми двумя соседними световодами, которые накладываются один на другой. Таким образом, конструкция согласно настоящему изобретению фокусируется на первых зазорах, образованных как в осветительных приборах плиточного типа, так и в осветительных приборах тандемного типа.

Первая отражательная пластина

Согласно рассматриваемой конструкции каждая из первых отражательных пластин закрывает противоположную поверхность соответствующего одного из световодов, расположенную противоположно выходной светоизлучающей поверхности этого световода. Более конкретно, каждая из первых отражательных пластин отражает назад, в соответствующий один из световодов, свет, выходящий из этого световода через указанную противоположную поверхность. Таким образом, первая отражательная пластина увеличивает эффективность использования света каждого из световодов.

Устройство содержит общий световод, расположенный таким образом, что свет от источника света многократно и полностью отражается от внутренней поверхности световода, что направляет этот свет к выходной светоизлучающей поверхности. Если свет входит в световод под углом падения не больше критического угла полного внутреннего отражения, этот свет не испытывает полного отражения, а выходит от указанной внутренней поверхности наружу. Поэтому каждая из первых отражательных пластин располагается на той противоположной поверхности (далее именуемой задней поверхностью световода), соответствующего одного из световодов, которая противоположна его выходной светоизлучающей поверхности. Таким образом, в рассматриваемой конструкции каждая из первых отражательных пластин отражает назад, в соответствующий световод свет, выходящий от задней поверхности этого световода наружу.

Вторая отражательная пластина

Каждая из вторых отражательных пластин располагается на задней поверхности соответствующего одного из световодов, так что она закрывает соответствующий один из первых зазоров и выступает поверх соответствующих двух соседних световодов. Это позволяет не допустить образования темной области из-за того, что в первом зазоре нет отражательной пластины.

Таким образом, благодаря применению второй отражательной пластины становится возможным предотвратить неравномерность яркости по всей светоизлучающей поверхности.

Необходимость конструкции с двумя отражательными пластинами, используемыми в паре

В случае использования только одной отражательной пластины, чтобы закрыть первые зазоры, в одной из возможных конструкций используют одну длинную отражательную пластину с этой целью - закрыть первые зазоры. Однако большая длина отражательной пластины затрудняет позиционирование этой пластины и крепление ее на этапе установки отражательной пластины на световоде. Это снижает технологичность. Кроме того, термическая усадка отражательной пластины приводит к ее короблению. Это создает такие проблемы, как стремление отражательной пластины оторваться и приподняться от световода.

Напротив, при использовании коротких отражательных пластин, так что каждая из этих коротких отражательных пластин проходит над световодами и закрывает только один соответствующий первый зазор, небольшая длина таких коротких отражательных пластин создает проблему, заключающуюся в том, что между любыми двумя соседними отражательными пластинами остается область, где нет никаких отражательных пластин.

Поэтому в настоящем изобретении применена конструкция, в которой две отражательные пластины, т.е. первая отражательная пластина и вторая отражательная пластина, используются в паре для разрешения описанной выше проблемы, присущей конструкции с одиночными отражательными пластинами.

Форма и другие характеристики отражательных пластин

Большая длина первых отражательных пластин или вторых отражательных пластин создает описанные выше проблемы. Поэтому первые отражательные пластины устанавливают на соответствующих световодах таким образом, чтобы закрыть соответствующие задние поверхности этих световодов. С другой стороны, вторые отражательные пластины размещают таким образом, что каждая заходит на два соседних световода. Таким образом, форма и размеры первых отражательных пластин, равно как и форма и размеры вторых отражательных пластин зависят от формы и размеров световодов.

Для достижения этой цели осветительный прибор согласно настоящему изобретению включает: несколько комбинированных элементов, каждая из которых выполнена из источника света и световода для рассеяния света от источника света, чтобы излучать свет в виде поверхностного излучения от выходной светоизлучающей поверхности световода; первые отражательные пластины, каждая из которых закрывает противоположную поверхность соответствующего световода, так что этой противоположной поверхностью считается поверхность, противоположная выходной светоизлучающей поверхности световода; и вторые отражательные пластины, каждая из которых выполнена со стороны указанной противоположной поверхности поверх соответствующего одного из первых зазоров, так что каждый из первых зазоров образован между двумя соседними световодами, не накладывающимися один на другой, при этом каждая из вторых отражательных пластин закрывает по меньшей мере область, где нет первых отражательных пластин, в соответствующем одном из первых зазоров.

Согласно настоящему изобретению, пока длина вторых отражательных пластин не создает описанных выше проблем, каждую из этих вторых отражательных пластин помещают над соответствующим одним из первых зазоров, так что каждый из этих первых зазоров образован между двумя соседними световодами, не накладывающимися один на другой, при этом каждая из вторых отражательных пластин закрывает по меньшей мере область, где нет первых отражательных пластин, в соответствующем одном из первых зазоров.

Вследствие этого, каждая из вторых отражательных пластин может быть установлена таким образом, чтобы частично закрыть соответствующий световод и чтобы закрыть два или более первых зазоров.

Согласно рассматриваемой конструкции каждая из вторых отражательных пластин выполнена на задней поверхности соответствующего одного из световодов поверх соответствующего одного из первых зазоров, так что каждая из этих вторых отражательных пластин закрывает по меньшей мере область, где нет первых отражательных пластин, в соответствующем одном из первых зазоров. Кроме того, первые отражательные пластины прикреплены к нескольким световодам, соответственно. Это позволяет реализовать осветительный прибор, имеющий небольшую толщину и обладающий еще более улучшенной равномерностью распределения яркости по светоизлучающей поверхности, без применения длинных первых отражательных пластин.

Для достижения этой цели осветительный прибор согласно настоящему изобретению включает: несколько комбинированных элементов, каждая из которых выполнена из источника света и световода для рассеяния света от источника света, чтобы излучать свет в виде поверхностного излучения от выходной светоизлучающей поверхности световода, причем любые два соседних световода не накладываются один на другой; первые отражательные пластины, каждая из которых закрывает противоположную поверхность соответствующего одного из световодов, так что этой противоположной поверхностью считается поверхность, противоположная выходной светоизлучающей поверхности световода; и вторые отражательные пластины, каждая из которых выполнена со стороны указанной противоположной поверхности, чтобы закрыть соответствующий один из первых зазоров, так что каждый из первых зазоров образован между двумя соседними световодами.

Поскольку в рассматриваемой конструкции любые два соседних световода не накладываются один на другой, рассматриваемый осветительный прибор представляет собой осветительный прибор плиточного типа, описанного выше. Поэтому любой зазор, образованный между двумя соседними световодами, является первым зазором, который образован между двумя соседними световодами, не накладывающимися один на другой.

Отметим, что выражение «закрыть первый зазор» означает, что вторая отражательная пластина расположена в первом зазоре, образованном между противоположной поверхностью одного световода и противоположной поверхностью соседнего световода, или что эта вторая отражательная пластина закрывает первый зазор. Это выражение не означает, что углубленная область первого зазора заполнена второй отражательной пластиной.

Согласно рассматриваемой конструкции, как описано выше, каждая из вторых отражательных пластин выполнена, отдельно от первых отражательных пластин, на стороне, противоположной поверхности соответствующего одного из световодов так, чтобы закрыть соответствующий один из первых зазоров. Поэтому, поместив первые отражательные пластины соответственно на несколько световодов, становится возможным реализовать осветительный прибор, имеющий небольшую толщину и обладающий улучшенной равномерностью распределения яркости свечения светоизлучающей поверхности, без применения длинной первой отражательной пластины.

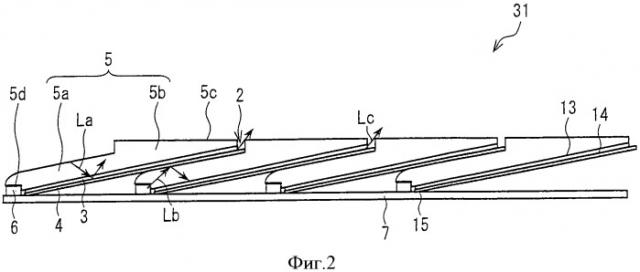

Осветительный прибор включает: несколько комбинированных элементов, каждая из которых выполнена из источника света и световода для рассеяния света от источника света, чтобы излучать свет в виде поверхностного излучения от выходной светоизлучающей поверхности световода, так что каждый из световодов содержит:

светоизлучающую секцию, имеющую выходную светоизлучающую поверхность; и световодную секцию, направляющую к этой светоизлучающей секции свет от соответствующего одного из источников света, причем каждый из световодов накладывается на другой световод таким образом, что светоизлучающая секция одного из двух соседних световодов накладывается на световодную секцию другого из этих двух соседних световодов; первые отражательные пластины, каждая из которых закрывает противоположную поверхность соответствующего одного из световодов, так что этой противоположной поверхностью считается поверхность, противоположная выходной светоизлучающей поверхности световода; и вторые отражательные пластины, каждая из которых выполнена со стороны указанной противоположной поверхности поверх соответствующего одного из первых зазоров, так что каждый из первых зазоров образован между двумя соседними световодами, не накладывающимися один на другой.

Согласно рассматриваемой конструкции светоизлучающая секция одного из двух соседних световодов накладывается на световодную секцию другого из этих двух соседних световодов. Поэтому рассматриваемый осветительный прибор представляет собой осветительный прибор тандемного типа, описанного выше. Соответственно, последующее относится к первому зазору, специфичному для осветительных приборов тандемного типа.

Согласно рассматриваемой конструкции, как описано выше, каждая из вторых отражательных пластин закрывает соответствующий один из первых зазоров и при этом ее положение смещено в пространстве относительно соответствующей первой отражательной пластины. Это позволяет: не допустить коробление каждой из первых и вторых отражательных пластин из-за термической усадки и предотвратить подъем и отрыв каждой из этих первых и вторых отражательных пластин от соответствующего одного из световодов. Кроме того, это делает возможным реализовать осветительный прибор, имеющий небольшую толщину и обладающий улучшенной равномерностью яркости свечения светоизлучающей поверхности.

Этот осветительный прибор предпочтительно построен таким образом, что соответствующие первые отражательные пластины и вторые отражательные пластины в этом приборе накладываются одна на другую по меньшей мере частично и соответственно.

Выражение " первые отражательные пластины и соответствующие им вторые отражательные пластины в этом приборе накладываются одна на другую по меньшей мере частично" означает, что первая отражательная пластина и соответствующая ей вторая отражательная пластина частично уложены одна другую в виде пакета в два слоя.

Благодаря по меньшей мере частичному применению такой многослойной пакетной структуры из первой отражательной пластины и соответствующей второй отражательной пластины увеличивается коэффициент отражения для света, выходящего из задней поверхности соответствующего световода. Это позволяет повысить эффективность свечения.

Площадь многослойной пакетной структуры увеличивают путем, например, увеличения площади второй отражательной пластины, выполненной поверх первой отражательной пластины, расположенной на задней поверхности световода. Это позволяет второй отражательной пластине отражать свет, который не был отражен первой отражательной пластиной и потому покидает световод. Соответственно коэффициент отражения увеличивается. В результате эффективность свечения еще больше возрастает.

Далее, в осветительном приборе тандемного типа светоизлучающая секция одного из двух соседних световодов накладывается на световодную секцию другого из этих двух соседних световодов. Это позволяет первой и второй отражательным пластинам, выполненным на задней поверхности одного световода, направить свет от источников света, связанных с этими двумя соседними световодами, не оказывая нежелательного влияния на количество света, излучаемого двумя соседними световодами. Это делает возможным реализовать осветительный прибор, не имеющий неравномерностей распределения свечения на светоизлучающей поверхности, т.е. улучшить равномерность свечения.

Таким образом, применение многослойной пакетной структуры позволяет увеличить коэффициент экранирования первой отражательной пластины. Это делает возможность правильно представить черный цвет на дисплее и предотвратить неравномерность яркости дисплея.

Осветительный прибор тандемного типа предпочтительно построен так, что каждый из световодов накладывается на другого таким образом, что светоизлучающая секция одного из двух соседних световодов контактирует со световодной секцией другого из этих двух соседних световодов посредством контактной поверхности; при этом каждая из вторых отражательных пластин закрывает по меньшей мере часть указанной контактной поверхности.

В осветительном приборе тандемного типа световодная секция одного световода расположена так, чтобы иметь контакт с нижней стороной светоизлучающей секции другого световода. В рассматриваемой конструкции вторые отражательные пластины выполнены таким образом, что каждая из вторых отражательных пластин закрывает не только соответствующий один из первых зазоров, но и по меньшей мере часть контактной поверхности между двумя соседними световодами, накладывающимися один на другой. Иными словами, каждая из вторых отражательных пластин выполнена на задней поверхности соответствующего световода таким образом, чтобы закрыть по меньшей часть области, где верхняя поверхность (поверхность на выходной светоизлучающей стороне) световодной секции одного световода и нижняя поверхность (поверхность, противоположная выходной светоизлучающей поверхности) светоизлучающей секции другого световода накладываются одна на другую.

В результате создана структура, в которой вторые отражательные пластины наложены в виде многослойного пакета на первую отражательную пластину, выполненную на противоположной поверхности другого световода. Как описано выше, это делает возможным получить (i) эффект увеличения коэффициента отражения первой отражательной пластины, выполненной на указанном другом световоде, и (ii) эффект увеличения коэффициента экранирования, с которым первая отражательная пластина экранирует свет, излучаемый источником света этого световода.

Осветительный прибор предпочтительно построен так, что каждый из световодов, накладывается на другой таким образом, что светоизлучающая секция одного из двух соседних световодов находится в контакте со световодной секцией другого их этих двух соседних световодов посредством контактной поверхности; и каждая из вторых отражательных пластин закрывает по меньшей мере часть контактной поверхности, эта часть располагается над соответствующим источником света, созданным для световодной секции, соответствующей указанной контактной поверхности.

Соответственно, каждая из вторых отражательных пластин располагается в позиции, где легче всего экранировать свет, излучаемый источником света для этого световода. Это делает возможным легко получить эффект экранирования света первой отражательной пластиной, выполненной на другом световоде.

В осветительном приборе тандемного типа каждая из вторых отражательных пластин представляет собой предпочтительно двустороннюю отражательную пластину.

В осветительном приборе тандемного типа светоизлучающая секция одного из двух соседних световодов накладывается на световодную секцию другого из этих двух соседних световодов. Следовательно, источник света одного световода расположен под другим световодом, а соответствующая вторая отражательная пластина вложена между световодной секцией одного световода и светоизлучающей секцией другого световода.

Согласно рассматриваемой конструкции вторая отражательная пластина отражает назад, в указанный один световод по меньшей мере часть света, выходящего из верхней поверхности (поверхности на выходной светоизлучающей стороне) этого одного световода к задней поверхности другого световода. Это позволяет повысить эффективность использования света в каждом световоде.

Общий световод расположен таким образом, что свет от источника света многократно испытывает полное отражение от внутренней поверхности световода с целью направления этого света к выходной светоизлучающей поверхности. Свет, падающий на верхнюю поверхность одного световода под углом падения не больше критического угла полного отражения, определяемого материалом световодов, не испытывает полного отражения, а выходит из этого световода наружу (т.е. к другому световоду). С учетом этого каждую из вторых отражательных пластин выполняют таким образом, чтобы отражать назад, в соответствующий световод по меньшей мере часть света, выходящего через верхнюю поверхность этого световода.

Такая конструкция позволяет второй отражательной пластине другого световода возвращать свет в указанный один световод. Это делает возможным повысить эффективность использования света.

Эффект возвращения света в указанный один световод посредством второй отражательной пластины может быть получен при условии, что каждая из вторых отражательных пластин закрывает соответствующий первый зазор. Эффект этот усиливается в том случае, когда каждая из вторых отражательных пластин накладывается в виде многослойного пакета на соответствующую первую отражательную пластину, поскольку площадь каждой из вторых отражательных пластин больше. Вследствие этого, эффект дополнительно усиливается, когда каждая из вторых отражательных пластин закрывает по меньшей мере часть контактной поверхности между световодной секцией одного световода и светоизлучающей секцией другого световода. Более того, эффект еще больше усиливается, если каждая из вторых отражательных пластин закрывает по меньшей мере часть указанной контактной поверхности над источником света, соединенным со световодной секцией указанного одного световода.

Осветительный прибор тандемного типа предпочтительно построен таким образом, что каждая из вторых отражательных пластин выступает к соответствующему одному из вторых зазоров, каждый из которых образован между двумя соседними световодами, накладывающимися один на другой.

Второй зазор, образованный между двумя соседними световодами, накладывающимися один на другой

Как описано выше, световоды, в общем случае, изготавливают с отрицательным допуском из соображений учета дефектов, возникающих между световодами, уменьшения толщины осветительного прибора, технологических погрешностей и т.п. Соотв
