Технологический картридж и электрофотографическое устройство формирования изображения

Технологический картридж и электрофотографическое устройство формирования изображения

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Данное изобретение относится к технологическому картриджу, устанавливаемому с возможностью снятия в основную сборку электрофотографического устройства формирования изображения, и электрофотографическому устройству формирования изображения, в котором применяется технологический картридж.

В данном описании «электрофотографическое устройство формирования изображения» («устройство формирования изображения») означает устройство, которое формирует изображение на материале Р для записи с помощью электрофотографического способа формирования изображения. Например, оно включает в себя электрофотографическую копировальную машину, электрофотографический принтер (принтер на светоизлучающих диодах, лазерный принтер, и т.д.), электрофотографический аппарат факсимильной связи, электрофотографический процессор текстов и т.д.

Материал Р для записи - это материал, на котором формируют изображение, и он включает в себя лист бумаги, например - лист для записи, лист пленки для диапроекторов и этикетку.

Кроме того, технологический картридж - это картридж, который содержит выполненные интегрально фоточувствительный барабан (фоточувствительный барабан) и, по меньшей мере, одно из зарядного средства, проявочного средства и очищающего средства в качестве обрабатывающих средств, и который устанавливается с возможностью снятия как узел в устройство формирования изображения. Например, это технологический картридж, который содержит выполненные интегрально, по меньшей мере, проявочное средство в качестве обрабатывающего средства и фоточувствительный барабан, который устанавливается с возможностью снятия как узел в устройстве формирования изображения.

Предшествующий уровень техники

До настоящего времени конструкции для переноса изображения, сформированного на фоточувствительном барабане технологического картриджа (картриджа), на материал для записи включали в себя конструкцию для непосредственного переноса изображения на материал для записи и конструкцию для переноса изображения на материал для записи сразу же после того, как оно перенесено на элемент промежуточного переноса. В частности, в случае устройства формирования многоцветного изображения, в которое устанавливаются с возможностью снятия множество картриджей, последние могут сократить протяженность пути подачи материала для записи. По этой причине конструкция, где используется элемент промежуточного переноса, широко применяется.

Как разновидность элемента промежуточного переноса существует лента промежуточного переноса, которая представляет собой цилиндрический барабанный или ленточный элемент переноса. Кстати, возможности расположения ленты промежуточного переноса (ленты переноса) широки. По этой причине лента переноса выгодна при экономии пространства в устройстве формирования изображения.

Так, в случае устройства формирования изображения, в котором лента переноса расположена над фоточувствительным барабаном, а картридж устанавливают и снимают в осевом направлении фоточувствительного барабана, фоточувствительный барабан и лента переноса в состоянии установки картриджа вращаются в контакте друг с другом. При этом фоточувствительный барабан прижат в верхней его части предопределенным давлением, и в нижней части предопределенным давлением прижимают ленту переноса.

С другой стороны, в фоточувствительном барабане и ленте переноса изображения формируются на их поверхностях. Поэтому желательно предотвратить повреждение соответствующих поверхностей. С этой точки зрения, в случае операций установки и извлечения картриджа фоточувствительный барабан отделяют от ленты переноса. За счет этого и предотвращаются их повреждения (JP 2004-177525A).

При такой конструкции можно предотвратить повреждение поверхности фоточувствительного барабана и поверхности ленты переноса, вовлеченных в операции установки и извлечения картриджа.

Краткое изложение существа изобретения

Однако в случае конструкции, приведенной в вышеописанной публикации, когда применяется конструкция для отвода только фоточувствительного барабана от ленты переноса, необходимо перемещать фоточувствительный барабан. Тогда конструкция картриджа усложняется, что приводит к росту стоимости.

Ввиду этого основная задача данного изобретения состоит в том, чтобы разработать технологический картридж и электрофотографическое устройство формирования изображения, в котором весь технологический картридж поднимается во время установки технологического картриджа в основную сборку устройства.

Еще одна задача данного изобретения состоит в том, чтобы разработать технологический картридж и электрофотографическое устройство формирования изображения, при которых повышается оперативность установки при установке технологического картриджа в основную сборку устройства.

Еще одна задача данного изобретения состоит в том, чтобы разработать технологический картридж и электрофотографическое устройство формирования изображения, при которых технологический картридж можно устанавливать в основную сборку устройства в устойчивом состоянии.

Еще одна задача данного изобретения состоит в том, чтобы разработать технологический картридж и электрофотографическое устройство формирования изображения, при наличии которых достигается снижение стоимости.

Еще одна задача данного изобретения состоит в том, чтобы разработать технологический картридж и электрофотографическое устройство формирования цветного изображения, при которых можно поддерживать стабилизированный контакт между фоточувствительным барабаном и лентой переноса.

В соответствии с одним аспектом данного изобретения предложен технологический картридж, устанавливаемый с возможностью снятия в основную сборку электрофотографического устройства формирования изображения, причем электрофотографическое устройство формирования изображения включает в себя опорный элемент, подвижный элемент для перемещения опорного элемента в горизонтальном направлении и направлениях вверх и вниз, исполнительный элемент для перемещения подвижного элемента и регулирующую часть, при этом упомянутый технологический картридж содержит: электрофотографический фоточувствительный барабан; обрабатывающие средства, приводимые в действие на упомянутом электрофотографическом фоточувствительном барабане; опираемую часть, опирающуюся на опорный элемент, когда технологический картридж установлен в основную сборку устройства; и регулируемую часть, регулируемую посредством контактирования регулирующей частью для регулирования перемещения упомянутого технологического картриджа в горизонтальном направлении, когда опорный элемент перемещается путем перемещения подвижного элемента операцией исполнительного элемента и в горизонтальном направлении, и в направлении вверх при опирании упомянутого технологического картриджа, при этом, когда опорный элемент перемещается в горизонтальном направлении и направлении вверх при опирании упомянутого технологического картриджа, упомянутая опираемая часть скользит по опорному элементу, а упомянутая регулируемая часть скользит по регулирующей части.

В соответствии с еще одним аспектом данного изобретения предложено электрофотографическое устройство формирования изображения, которое предназначено для формирования изображения на материале для записи и в которое установлен с возможностью снятия технологический картридж, причем упомянутое электрофотографическое устройство формирования изображения содержит:

(1) опорный элемент;

(2) подвижный элемент для перемещения опорного элемента в горизонтальном направлении и направлениях вверх и вниз;

(3) исполнительный элемент для перемещения подвижного элемента;

(4) регулирующую часть; и

(5) технологический картридж, включающий в себя электрофотографический фоточувствительный барабан, обрабатывающие средства, приводимые в действие на упомянутом электрофотографическом фоточувствительном барабане; опираемую часть, опирающуюся на опорный элемент, когда технологический картридж установлен в основную сборку устройства, регулируемую часть, регулируемую посредством контактирования регулирующей частью для регулирования перемещения упомянутого технологического картриджа в горизонтальном направлении, когда опорный элемент перемещается путем перемещения подвижного элемента операцией исполнительного элемента и в горизонтальном направлении, и в направлении вверх при опирании упомянутого технологического картриджа, при этом, когда опорный элемент перемещается в горизонтальном направлении и направлении вверх при опирании упомянутого технологического картриджа, упомянутая опираемая часть скользит по опорному элементу, а упомянутая регулируемая часть скользит по регулирующей части.

В соответствии с данным изобретением при установке технологического картриджа в основную сборку устройства за счет подъема всего технологического картриджа в целом этот технологический картридж можно устанавливать в заданное положение в основной сборке устройства.

В соответствии с данным изобретением за счет применения конструкции, обеспечивающей подъем всего технологического картриджа в целом, повышается эффективность установки при установке технологического картриджа в основную сборку устройства.

В соответствии с данным изобретением за счет применения конструкции, обеспечивающей подъем всего технологического картриджа в целом, появляется возможность устойчиво устанавливать технологический картридж в основную сборку устройства.

В соответствии с данным изобретением за счет упрощения конструкции для установки технологического картриджа в основную сборку устройства достигается снижение стоимости.

В соответствии с данным изобретением за счет достижения конструкции, обеспечивающей подъем всего технологического картриджа в целом, можно стабильно поддерживать состояние контакта между фоточувствительным барабаном и лентой переноса.

Эти и другие задачи, признаки и преимущества данного изобретения станут понятнее после рассмотрения нижеследующего описания предпочтительных вариантов осуществления данного изобретения, приводимых в связи с прилагаемыми чертежами.

Краткое описание чертежей

На фиг.1 представлено схематическое вертикальное сечение устройства формирования изображения в первом варианте осуществления данного изобретения в плоскости, параллельной передней панели устройства формирования изображения, когда устройство формирования изображения работает.

На фиг.2 представлено в увеличенном масштабе сечение части фиг.1, имеющей отношение к данному изобретению.

На фиг.3 представлено перспективное изображение снаружи устройства формирования изображения в первом варианте осуществления, при этом внешняя дверца устройства закрыта.

На фиг.4 представлено перспективное изображение снаружи устройства формирования изображения в первом варианте осуществления, когда внешняя дверца устройства формирования изображения открыта и один из технологических картриджей частично выдвинут из устройства формирования изображения.

На фиг.5(a) представлено перспективное изображение снаружи технологического картриджа, видимое с той стороны, с которой картридж не приводится в движение, а на фиг.5(b) представлено перспективное изображение снаружи технологического картриджа, видимое с той стороны, с которой картридж приводится в движение.

На фиг.6 представлено в увеличенном масштабе сечение одного из картриджей в его положении формирования изображения в основной сборке устройства формирования изображения, а также изображены окрестности этого картриджа.

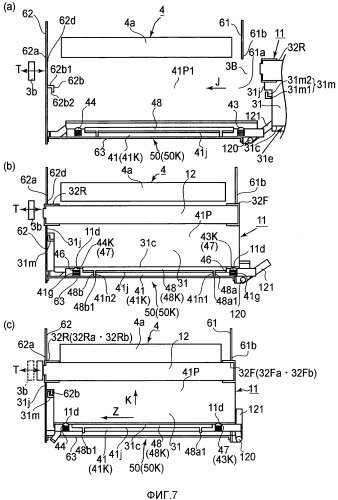

На фиг.7 представлен чертеж для иллюстрации операции установки картриджа в основную сборку устройства формирования изображения.

На фиг.8 представлено перспективное изображение подъемника опорного элемента картриджа (механизма для подъема или опускания опорного элемента картриджа), когда опорный элемент картриджа находится в своем втором положении.

На фиг.9 представлен чертеж для иллюстрации вертикального перемещения опорного элемента картриджа.

На фиг.10 представлен чертеж подъемника опорного элемента картриджа, когда опорный элемент картриджа находится в своем первом положении, в котором опорный элемент картриджа поддерживает картридж в положении формирования изображения.

На фиг.11 представлено перспективное изображение соединения между внутренней дверцей и рычагом подъемника, иллюстрирующее конструкцию соединения.

На фиг.12 представлено в увеличенном масштабе схематическое сечение картриджа в его положении формирования изображения в основной сборке устройства формирования изображения, во втором варианте осуществления, а также представлены окрестности картриджа.

Лучший способ осуществления изобретения

Вариант 1 осуществления

Общая конструкция устройства формирования изображения

На фиг.1 представлено схематическое вертикальное сечение устройства 1 формирования изображения в этом варианте осуществления данного изобретения в плоскости, параллельной передней панели устройства, когда это устройство работает. На фиг.2 представлено в увеличенном масштабе сечение части устройства 1 формирования изображения в этом варианте осуществления, которая имеет отношение к описанию данного изобретения. На фиг.3 представлено перспективное изображение снаружи устройства 1 формирования изображения, когда внешняя дверца 2 (передняя дверца) устройства 1 закрыта. На фиг.4 представлено перспективное изображение снаружи устройства 1 формирования изображения, картридж 11Y которого частично выдвинут из устройства 1 формирования изображения.

В нижеследующем описании предпочтительных вариантов осуществления данного изобретения термин «передняя сторона» или «сторона оператора» («сторона пользователя») означает сторону, на которой имеется внешняя дверца 2. В контексте направления, в котором картридж 11 устанавливают в устройство 1, передняя сторона является расположенной выше по ходу стороной. В контексте направления, в котором картридж 11 устанавливают в устройство 1, задняя сторона или тыльная сторона является стороной, противоположной передней стороне. Термин «направление спереди назад (или сзади вперед)» означает оба направления - вперед и назад. Термин «направление слева направо (или справа налево)» означает направление влево и вправо. Кроме того, основная сборка 3 устройства формирования изображения (которая может именоваться далее основной сборкой 3 устройства) представляет собой часть устройства 1 формирования изображения, которая остается после извлечения всех картриджей 11 из устройства 1. Продольное направление конструктивных элементов картриджа 11 основной сборки 3 устройства является таким же, как направление осевой линии электрофотографического фоточувствительного барабана 12 (который будет именоваться далее фоточувствительным барабаном 12), который имеет картридж 11, или направлением, параллельным осевой линии фоточувствительного барабана 12. Термин «направление ширины» картриджа 11 означает направление, перпендикулярное осевой линии фоточувствительного барабана 12. Продольный конец картриджа 11, с которого сила, движущая картридж 11, передается на картридж 11 от основной сборки 3 устройства, называется «приводной стороной», а продольный конец картриджа 11, противоположный приводной стороне, называется «не приводной стороной».

Устройство 1 формирования изображения в этом варианте осуществления является полноцветным лазерным принтером, в котором применяется электрофотографический процесс формирования изображения. В этом принтере используются четыре проявителя (тонера), разных по цвету. Этот принтер формирует изображение на носителе Р записи, таком как лист бумаги, в ответ на электрические сигналы изображения, вводимые в модуль А схемы управления (управляющее средство: центральный процессор (ЦП)) устройства 1 формирования изображения из внешнего ведущего устройства В, такого как персональный компьютер, устройство считывания изображения и т.д. Модуль А схемы управления посылает различную электрическую информацию на панель 30 управления устройства 1 формирования изображения и во внешнее ведущее устройство В или принимает различную электрическую информацию от панели 30 управления устройства 1 формирования изображения и внешнего ведущего устройства В. Модуль А схемы управления также управляет всей работой устройства 1 формирования изображения на основании предустановленных программ управления и ссылочных таблиц.

Это устройство 1 формирования изображения предназначено для применения четырех картриджей 11, то есть картриджей 11 (11Y, 11M, 11C и 11K) с первого по четвертый, которые устанавливаются с возможностью извлечения в основной сборке 3. Кстати, операцию установки картриджей 11 в основную сборку 3 устройства или извлечения картриджей 11 из основной сборки 3 устройства должен проводить оператор. Более конкретно, обращаясь к фиг.4, сначала оператор должен открыть внешнюю дверцу 2 и внутреннюю дверцу 2А устройства 1 формирования изображения, чтобы раскрыть переднюю сторону внутренности устройства 1, что дает оператору возможность устанавливать технологические картриджи 11 в основную сборку 3 устройства или извлекать технологические картриджи 11 из основной сборки 3 устройства. Каждый картридж 11 выполнен с возможностью установки в основную сборку 3 устройства или извлечения из основной сборки 3 устройства независимо от других картриджей 11. Основная сборка 3 устройства снабжена отделением 3А картриджей (хранящей картриджи частью), в котором установлены картриджи 11. Отделение 3А картриджей находится в средней секции основной сборки 3 устройства. Конструкция устройства 1 формирования изображения такова, что когда картриджи 11 находятся в отделении 3А картриджей, продольное направление картриджей 11 параллельно направлению спереди назад основной сборки 3 устройства, а также такая, что картриджи 11 расположены цугом вдоль вертикально наклоненной прямой линии, которая ниже на правой стороне. Кроме того, конструкция устройства 1 формирования изображения такова, что после установки картриджей 11 в основную сборку 3 устройства каждый картридж 11 будет находиться в своем положении формирования изображения, как будет пояснено ниже. Как описано выше, когда четыре картриджа 11 находятся в отделении 3А картриджей основной сборки 3 устройства, они выровнены цугом вдоль вертикально наклоненной прямой линии, которая ниже на правой стороне. Следовательно, первый картридж 11Y, который расположен с левого края, расположен выше всех из четырех картриджей 11, а второй картридж 11M, который расположен вторым слева, располагается несколько ниже, чем первый картридж 11Y. Третий картридж 11C, который располагается третьим слева, располагается несколько ниже, чем второй картридж 11M, а четвертый картридж 11K, который расположен с правого края, располагается ниже всех из четырех картриджей 11.

Обращаясь к фиг.2, отмечаем, что ссылочной буквой С обозначена теоретическая плоскость, которая совпадает с осью О вращения фоточувствительного барабана 12 каждого картриджа 11, когда этот картридж 11 находится в положении формирования изображения в отделении 3А картриджей. Ссылочным символом и обозначен угол теоретической плоскости С относительно горизонтальной плоскости D. В этом варианте осуществления этот угол теоретической плоскости С задан составляющим примерно 20°. Конструируя основную сборку устройства, имеющуюся в устройстве формирования изображения таким образом, что когда несколько картриджей 11 оказываются в своих положениях формирования изображения в основной сборке устройства, они выровнены цугом вдоль вертикально наклоненной прямой линии, как происходит с картриджами 11 в этом варианте осуществления, можно уменьшить в направлении ширины основной сборки устройства формирования изображения, т.е. уменьшить его в направлении слева направо устройства. Иными словами, можно уменьшить площадь основания основной сборки устройства, которая имеется в устройстве формирования изображения.

Каждый картридж 11 имеет свою собственную электрофотографическую систему формирования изображения, которая, в сущности, является такой же, как у других картриджей 11. Картридж имеет фоточувствительный барабан 12 и обрабатывающие средства для обработки фоточувствительного барабана 12, то есть зарядный валик 13 (зарядное средство), проявочный блок 14 (проявочное средство) и очищающий блок 15 (очищающее средство). Первый картридж 11Y хранит желтый (Y) проявитель (который будет именоваться далее тонером) в хранящей тонер части своего проявочного блока 14. Картридж 11Y проявляет электростатическое скрытое изображение тонером желтого цвета. Второй картридж 11M хранит ярко-красный (M) проявитель в хранящей тонер части своего проявочного блока 14. Картридж 11M проявляет электростатическое скрытое изображение тонером ярко-красного цвета. Третий картридж 11C хранит голубой (C) проявитель в хранящей тонер части своего проявочного блока 14. Картридж 11C проявляет электростатическое скрытое изображение тонером голубого цвета. Четвертый картридж 11K хранит черный (K) проявитель в хранящей тонер части своего проявочного блока 14. Картридж 11K проявляет электростатическое скрытое изображение тонером черного цвета. Когда картриджа 11 находится в своем положении формирования изображения в отделении 3А картриджей, движущая сила вращения картриджа 11 предается картриджу 11 от основной сборки 3 устройства. Когда эта движущая сила предается картриджу 11, фоточувствительный барабан 12 вращается в направлении по часовой стрелке, обозначенном меткой в виде стрелки, с заданной окружной скоростью, а проявочный валик 71 вращается в направлении, обозначенном другой меткой в виде стрелки (фиг.6), с заданной окружной скоростью. Кроме того, на картридж 11 подаются заданные напряжения смещения (напряжение смещения зарядки, напряжение смещения проявки и т.д.) из основной сборки 3 устройства.

Четыре картриджа 11 являются разными по цвету тонера, который они хранят, но одинаковыми по конструкции.

Основная сборка 3 устройства оснащена лазерным сканером 16 в качестве экспонирующего средства, который находится в нижней части основной сборки 3 устройства. Лазерный сканер 16 проецирует луч света лазера на периферийную поверхность фоточувствительного барабана 12, модулируя луч света лазера информацией, относящейся к формируемому изображению.

Основная сборка 3 устройства также оснащена блоком 4 ленты промежуточного переноса (средством переноса или средством транспортировки переносящего носителя, которое выполнено в форме ленты), который находится над отделением 3А картриджей. Блок 4 образован валиком 5 вторичного переноса, ведомым валиком 6, натяжным валиком 7 и лентой 4а промежуточного переноса 4a (которая далее будет именоваться просто лентой 4a). Валик 5 вторичного переноса расположен в петле, которую образует лента 4а, и находится у левого конца петли. Ведомый валик 6 также расположен в петле, которую образует лента 4а, но находится у правого конца петли. Натяжной валик 7 также находится в петле ленты. Он располагается ближе к ведомому валику 6, чем валик 5 вторичного переноса. Лента 4а натянута вокруг этих валиков 5, 6 и 7, и эти валики ее поддерживают. Лента 4а является гибкой бесконечной лентой. Три валика 5, 6 и 7 расположены параллельно, а их оси вращения параллельны направлению спереди назад. Натяжной валик 7 поддерживается под давлением вверх, обеспечивая натяжение ленты 4а. Кроме того, валики 5 и 6 расположены так, что часть ленты 4а, которая движется по нижнему участку петли ленты, имеет такой же угол относительно вышеупомянутой теоретической горизонтальной плоскости С, как угол и, под которым четыре картриджа 11 выровнены цугом в направлении вышеупомянутой наклоненной прямой линии, которая ниже на правой стороне. Когда любой из картриджей 11 находится в своем положении формирования изображения в отделении 3А картриджей, верхний участок периферийной поверхности его фоточувствительного барабана 12 находится в контакте с обращенным вниз участком части ленты 4а, который находится между валиками 5 и 6. Эта область контакта между фоточувствительным барабаном 12 и лентой 4b составляет технологическую позицию Т1 - позицию первичного переноса. Основная сборка 3 устройства снабжена четырьмя (с первого по четвертый) валиками 9 первичного переноса (средствами первичного переноса), которые находятся напротив четырех фоточувствительных барабанов 12, а между валиками 9 первичного переноса и фоточувствительными барабанами 12, расположенными друг против друга, заключена лента 4а. Валики 9 первичного переноса расположены параллельно, а их осевые линии параллельны направлению спереди назад основной сборки 3 устройства. Лента 4а приводится в движение валиком 5 вторичного переноса, который также функционирует как ведущий валик, вращаясь в направлении против часовой стрелки, обозначенном меткой в виде стрелки, со скоростью, совпадающей с окружной скоростью фоточувствительного барабана 12, и при этом остается в контакте с верхним участком периферийной поверхности каждого фоточувствительного барабана 12 посредством участка, который движется по нижнему участку петли ленты. К каждому из валиков 9 с управляемой синхронизацией прикладывается заданное напряжение смещения первичного переноса. Кроме того, основная сборка 3 устройства оснащена внешним валиком 22 вторичного переноса, который находится в контакте с внешней (применительно к петле ленты) поверхностью ленты 4а на криволинейном участке петли ленты и который соответствует валику 5. Область контакта между лентой 4а и валиком 22 составляет технологическую позицию Т2 вторичного переноса. К валику 22 с управляемой синхронизацией прикладывается заданное напряжение смещения вторичного переноса. Кроме того, основная сборка 3 устройства оснащена очищающим ленту блоком 10, который находится в контакте с внешней (применительно к петле ленты) поверхностью ленты 4а на криволинейном участке петли ленты и который соответствует валику 6. Блок 10 очищает ленту 4а.

Основная сборка 3 устройства оснащена отделением кассеты для носителей записи и средством транспортировки носителей записи. Отделение кассеты для носителей записи находится в нижней части основной сборки 3 устройства, где и установлена кассета 17 для носителей записи. Средство транспортировки носителей записи находится в правой части основной сборки 3 устройства и простирается вверх основной сборки 3 устройства от отделения кассеты для носителей записи. Средство транспортировки носителей записи имеет подбирающий валик 18, отделяющую подушку 19 и канал 20 транспортировки носителей записи. Подбирающий валик 18 и отделяющая подушка 19 размещены так, что они будут находиться у конца кассеты 17, высвобождающего носители записи, когда кассета 17 находится в надлежащем положении в основной сборке 3 устройства. Канал 20 транспортировки носителей записи простирается вверх от поверхности раздела между подбирающим валиком 18 и отделяющей подушкой 19. Основная сборка 3 устройства также оснащена парой выравнивающих валиков 21, технологической позицией Т2 вторичного переноса, направляющей 23 для транспортировки носителей записи, блоком 24 фиксации и блоком 31 выпуска носителей записи. Часть верхней поверхности основной сборки 3 устройства составляет лоток 28 подачи. Блок 31 имеет пару первых впускных валиков 25, канал 26 транспортировки носителей записи, пару вторых выпускных валиков 27 и отверстие 28 для выпуска носителей записи. Кассету 17 следует устанавливать в основную сборку 3 устройства или удалять из него с передней стороны основной сборки 3 устройства. Ссылочным символом 17a обозначена рукоятка, которой снабжена кассета 17.

Операция формирования многоцветного изображения этим устройством 1 формирования изображения осуществляется следующим образом. Схема А управления начинает операцию формирования изображения устройства 1 формирования изображения в ответ на сигнал начала печати. То есть синхронно с тактированием информации об изображении барабан 12 и проявочный валик 71 каждого из картриджей 11 (11Y, 11M, 11C и 11K) с первого по четвертый вращаются в направлении, обозначенном меткой в виде стрелки (фиг.6), по существу, с одной и той же окружной скоростью, а лента 4а вращается в направлении против часовой стрелки, обозначенном меткой в виде стрелки (фиг.2), так что она движется в том же направлении, что и периферийная поверхность барабана 12, в области контакта между лентой 4а и барабаном 12. Схема А управления также возбуждает блок 16 лазерного сканера. Когда блок 16 лазерного сканера возбуждается, периферийная поверхность барабана 12 в каждом барабане 12 равномерно заряжается в соответствии с заданными полярностью и уровнем потенциала посредством зарядного валика 13, к которому прикладывается заданное напряжение смещения. Более конкретно, блок 16 сканера экспонирует периферийную поверхность каждого барабана 12 лучом света L (LY, LM, LC или LK) лазера, который он выдает, модулируя этот луч L света лазера сигналами информацией об изображении, которые соответствуют желтому, ярко-красному, голубому или черному (Y, M, C или K), соответственно. Когда луч света L лазера выдается из блока 16 сканера, он попадает в соответствующий картридж 11 через входное отверстие для луча лазера, которое находится на нижней стороне картриджа 11, и освещает нижний участок периферийной поверхности барабана 12. В результате на периферийной поверхности барабана 12 в каждом картридже 11 формируется электростатическое скрытое изображение, которое отражает сигналы информации об изображении. Скрытое изображение проявляется, так что образуется видимое изображение, то есть проявочный валик 71, которым оснащен проявочный блок 14, формирует изображение с помощью тонера (которое будет именоваться далее изображением, проявленным тонером).

Посредством вышеописанного электрофотографического процесса формирования изображения на барабане 12, который имеется в первом картридже 11Y, формируют изображение, проявленное тонером желтого цвета, которое соответствует окрашенным в желтый цвет компонентам целевого цветного изображения. Изображение, проявленное тонером желтого цвета, подвергается переносу (первичному переносу) на ленту 4а на технологической позиции T1 первичного переноса картриджа 11Y. Аналогичным образом, на барабане 12, который имеется во втором картридже 11М, формируют изображение, проявленное тонером ярко-красного цвета, которое соответствует окрашенным в ярко-красный цвет компонентам целевого цветного изображения. Изображение, проявленное тонером ярко-красного цвета, подвергается переносу (первичному переносу) на ленту 4а на технологической позиции T1 первичного переноса картриджа 11М с обеспечением выравнивания с изображением, проявленным тонером желтого цвета, на ленте 4а. Далее, на барабане 12, который имеется в третьем картридже 11С, формируют изображение, проявленное тонером голубого цвета, которое соответствует окрашенным в голубой цвет компонентам целевого цветного изображения. Изображение, проявленное тонером голубого цвета, подвергается переносу (первичному переносу) на ленту 4а на технологической позиции T1 первичного переноса картриджа 11С с обеспечением выравнивания с изображениями, проявленными тонерами желтого и ярко-красного цветов, на ленте 4а. Наконец, на барабане 12, который имеется в четвертом картридже 11К, формируют изображение, проявленное тонером черного цвета, которое соответствует окрашенным в черный цвет компонентам целевого цветного изображения. Изображение, проявленное тонером черного цвета, подвергается переносу (первичному переносу) на ленту 4а на технологической позиции T1 первичного переноса картриджа 11К с обеспечением выравнивания с изображениями, проявленными тонерами желтого, ярко-красного и голубого цветов, на ленте 4а. К валикам 9 первичного переноса с первого по четвертый приложено напряжение смещения первичного переноса, которое задано уровнем потенциала и имеет полярность, противоположную полярности, с которой заряжены тонеры.

В результате на ленте 4а, которая движется, оказываются расположенными послойно незафиксированные изображения, проявленные тонерами желтого, красного, голубого и черного цвета, составляющие одно многоцветное цветное изображение. Эти незафиксированные изображения, проявленные тонером, транспортируются на технологическую позицию Т2 вторичного переноса за счет дальнейшего вращения ленты 4а.

В каждом картридже 11 остающийся после переноса тонер, то есть тонер, остающийся на участке периферийной поверхности барабана 12, с которого и происходит перенос (первичный перенос) изображения, проявленного тонером, на ленту 4а, удаляется очищающим элементом 70, который имеется в очищающем блоке 15; периферийная поверхность барабана 12 очищается очищающим элементом 70. Затем барабан 12 подготавливается для следующей фазы процесса формирования изображения.

Кстати, носители Р записи, находящиеся в кассете 17, перемещаются наружу из кассеты 17, отделяясь один за другим и попадая в канал 20 транспортировки носителей записи, с помощью совокупности подбирающего валика 18 и отделяющей подушки 19. Каждый носитель Р записи транспортируется парой выравнивающих валиков 21 на позицию Т2 вторичного переноса с заданной управляемой синхронизацией. К валику 22 с заданной управляемой синхронизацией прикладывается напряжение смещения вторичного переноса, которое задано посредством уровня потенциала. Полярность напряжения смещения вторичного переноса противоположна полярности, которой заряжены тонеры. Таким образом, когда носитель P записи транспортируется через позицию Т2 вторичного переноса, оставаясь заключенным между барабаном 12 и лентой 4а, изображения, проявленные тонером, которые отличаются по цвету и нанесены послойно на ленте 4а, вместе подвергаются переносу (вторичному переносу) на поверхность носителя Р записи, отслаиваясь от барабана 12 с конца, расположенного ниже по ходу - применительно к направлению вращения барабана 12. После ухода с позиции Т2 промежуточного переноса носитель Р записи транспортируется в блок 24 фиксации, направляясь по направляющей 23 для транспортировки носителей записи. В блоке 24 фиксации носитель Р записи и присутствующие на нем незафиксированные изображения, проявленные тонером, подвергаются воздействию тепла и давления посредством нагревательного валика 24а и прижимного валика 24b блока 24 фиксации, и оказываются зафиксированными на поверхности носителя Р записи. После выхода из блока 24 фиксации носитель Р записи транспортируется парой первых впускающих валиков 25 по каналу 26 транспортировки носителей записи и выпускается парой выпускных валиков 27 в лоток 28 подачи, который является частью верхней поверхности основной сборки 3 устройства.

После переноса (вторичного переноса) изображений, проявленных тонером, на носитель Р записи поверхность ленты 4а очищают с помощью очищающего ленту блока 10, подготавливая ее для следующего этапа в процессе формирования изображения; остающийся после переноса тонер, то есть тонер, остающийся на участке периферийной поверхности ленты 4а после вторичного переноса, удаляется очищающим ленту блоком 10.

Технологический картридж

Далее, со ссылками на фиг.5 и 6, будет описан картридж 11 в этом варианте осуществления. Картриджи 11 (11Y, 11M, 11C и 11K) с первого по четвертый являются одинаковыми по конструкции, но разными по цвету тонера, который они хранят в хранящей тонер части своего проявочного блока 14; они хранят желтый (Y), ярко-красный (M), голубой (C) и черный (K) тонеры, соответственно. На фиг.5(a) представлено перспективное изображение снаружи картриджа 11, видимое с передней - применительно к направлению установки картриджа 11 - стороны (т.е. видимое с не приводной стороны). На фиг.5(b) представлено перспективное изображение снаружи картриджа 11 с задней - применительно к направлению установки картриджа 11 - стороны (т.е. с приводной стороны). На фиг.6 представле
