Устройство для воспроизведения движущихся цветных надписей и изображений
Патент 248488
Классы МПК
Устройство для воспроизведения движущихся цветных надписей и изображений
Иллюстрации
Реферат
ю 1 " «%

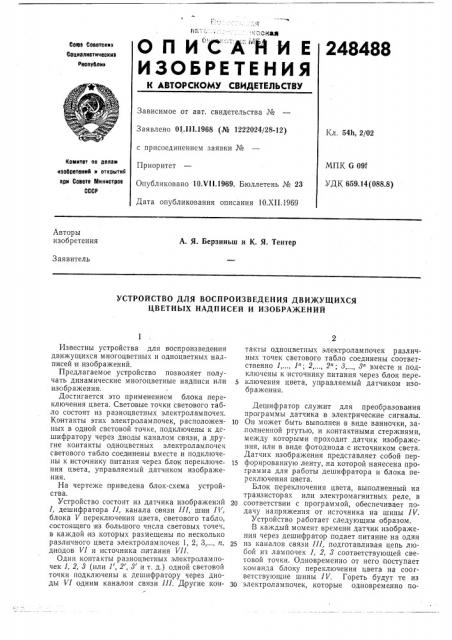

О Il И С А"" Н И Е 248488
Сова Советояит
Социалиотичеокиа
Реопуелию
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 01 111.1968 (№ 1222024/28-12) с присоединением заявки №
Приоритет
Опубликовано 10.VII.1969. Бюллетень № 23
Дата опубликования описания 10.ХП.1969
Кл. 54h, 2/02
Комитет оо лолам иаобретеиий и открытио ори Совете Миииотров
СССР
МПК G 091
УДК 659.14 (088.8) Авторы изобретения
А. Я. Берзиньш и К. Я. Тентер
Заявитель
УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ДВИЖУЩИХСЯ
ЦВЕТНЫХ НАДПИСЕЙ И ИЗОБРАЖЕНИЙ
Известны устройства для воспроизведения движущихся многоцветных и одноцветных надписей и изображений.
Предлагаемое устройсгво позволяет получать динамические многоцветные надписи или изображения;
Достигается это применением блока переключения цвета. Световые точки светового табло состоят из разноцветных электролампочек.
Контакты этих электролампочек, расположечных в одной световой точке, подключены к дсшифратору через диоды каналом связи, а другие контакты одноцветных электролампочек светового табло соединены вместе и подключены к источнику питания через блок переключения цвета, управляемый датчиком изображения, На чертеже приведена блок-схема устройства.
Устройство состоит из датчика изображений
1, дешифратора II, канала связи III, шин IV, блока V переключения цвета, светового табло, состоящего из большого числа световых точек, в каждой из которых размещены по несколько различного цвета электролампочек 1, 2, 3,..., и, диодов VI и источника питания VII.
Одни контакты разноцветных электролампочек 1, 2, 8 (или 1, 2, 8 и т. д.) одной световой точки подключены к дешифратору через диоды VI одним каналом связи П1. Другие контакты одноцветных электролампочек различных точек светового табло соединены соответственно 1,..., 1"; 2,..., 2"; 8,..., 8" вместе и подключены к источнику питания через блок переключения цвета, управляемый датчиком изображенияя.
Дешифратор служит для преобразования программы датчика в электрические сигналы.
1о Он может быть выполнен в виде ванночки, за,полненной ртутью, и контактными стержнями, между которыми:проходит датчик изображения, или в виде фотодиода с источником света.
Датчик изображения представляет собой nep1s форированную ленту, на которой нанесена программа для работы дешифратора и блока переключения цвета.
Блок переключения цвета, выполненный на транзисторах или электромагнитных реле, в
20 соответствии с программой, обеспечивает подачу напряжения от источника на шины IV.
Устройство работает следующим образом.
В каждый момент времен и датчик изображения через дешифратор подает питание на один
2s из каналов связи III, подготавливая цепь любой из лампочек 1, 2, 8 соответствующей световой точки. Одновременно от него поступает команда блоку переключения цвета на соогветствующие шины IV. Гореть будут те из
30 электролампочек, которые одновременно получат питание как по соответствующему каналу связи III, та.к и от шин IV.
Предмет изобретения
Устройство для воспроизведения движущихся цветных надписей и изображений, содержащее датчик изображения, дешифратор, канал связи и световое табло, отличающееся тем, что, с целью упрощения конструкции и получения динамического цветового изображения, 248488
4 применен блок переключения цвета, световые точки светового табло состоят из разноцветных электролампочек; одни контакты этих электролампочек, расположенных в одной световой точке, подключены к дешифратору через диоды одним каналом связи, а другие .контакты одноцветных электролампочек светового табло соединены вместе и подключены к источнику питания через блок переключения цвета, уп10 равляемый датчиком изображения.
