Реферат

Изобретение в целом относится к области панелей пола с механическими запирающими устройствами, содержащими отдельный смещаемый шип, позволяющий легкую установку. Изобретение предусматривает новые усовершенствованные запирающие устройства и способы установки и разъединения строительных панелей, в частности, панелей пола, и способы создания запирающего устройства.

В частности, не ограничивающим образом, изобретение касается механического запирающего устройства для прямоугольных панелей пола с длинным и коротким краями. Такие панели пола обычно устанавливают с наклоном длинных краев. Короткие края могут быть соединены с наклоном горизонтальным защелкиванием или вставкой вдоль короткого края. Установка требует три действия, поскольку смещение в зафиксированном положении также требует фиксации всех четырех краев.

Из US 2003/0101681 А1 также известно, что запирающее устройство может быть выполнено на коротком крае с шипом и пазом, содержащим выступы и углубления таким образом, что короткие края могут быть перемещены горизонтально в контакт и после этого смещены вдоль коротких краев и зафиксированы. Длинные края после этого запирают с наклоном под углом. Это запирающее устройство и способ установки основан на тех же самых принципах, что и известная вставка коротких краев. Только одно преимущество заключается в том, что смещение коротких краев может быть уменьшено от около 0,1-0,2 м (ширина традиционных панелей пола) до нескольких сантиметров, и это маленькое преимущество обычно устраняется за счет дополнительных затрат, необходимых чтобы выполнить выступы и углубления с механической обработкой типа, который используется при производстве полов. Такие запирающие устройства не используются на рынке.

Необходимо подчеркнуть, что длинные и короткие края используются только для того, чтобы упростить описание. Панели могут быть также квадратными, они могут иметь больше чем 4 края, и между смежными краями может быть угол, отличный от 90 градусов. Однако, изобретение также применимо к строительным панелям в целом. Более конкретно, изобретение относится главным образом к типу механических запирающих устройств, которые позволяют с помощью наклона длинных краев и вертикального перемещения коротких краев зафиксировать все четыре края панели с другими панелями посредством способа одного действия, обычно называемого как вертикальное складывание. Основные принципы изобретения, однако, могут быть также использованы в других типах известных механических запирающих устройств, как описано выше и ниже.

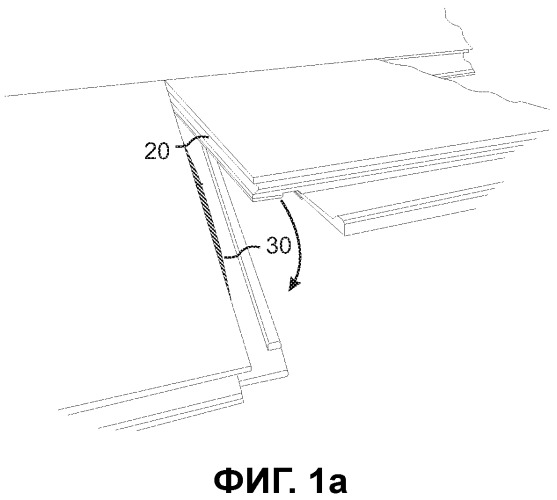

Панель пола такого типа (фиг.1а) представлена в WO2006/043893 (Заявитель Välinge Innovation AB), где описана панель пола с запирающим устройством, содержащим запирающий элемент, взаимодействующий с запирающим пазом, для горизонтальной фиксации, и гибкий смещаемый шип (30), взаимодействующий с шиповым пазом (20) для фиксации в вертикальном направлении. Гибкий шип, как показано на фиг.1b, сгибается в горизонтальной плоскости и защелкивается в шиповом пазу во время соединения панелей пола, и позволяет установить панели с помощью вертикального складывания «защелкой» или только с помощью вертикального перемещения. Подобные панели пола дополнительно описаны в WO 2003/016654, в которой описано запирающее устройство, содержащее шип с гибкой лапкой. Шип продолжается и сгибается главным образом в вертикальном направлении, при этом кончик лапки взаимодействует с шиповым пазом для вертикальной фиксации.

Вертикальная фиксация и вертикальное складывание такого типа создает давление отделения на коротких краях, когда гибкие шипы или гибкие части шипа смещаются горизонтально двойным действием во время наклона длинных краев. Части шипа смещаются внутрь во время начальной части фиксации и после этого они смещаются по направлению к исходному положению во время заключительной части запирающего действия. Изобретатель проанализировал несколько типов панелей пола и открыл, что существует значительный риск в том, что короткие края могут отталкиваться друг от друга во время установки, и что может возникать зазор между краевыми участками коротких краев. Такой зазор может предотвратить дальнейшую установку, при этом панели пола не возможно будет соединить. Это также может вызвать серьезное повреждение запирающего устройства на коротких краях. Толкание половиц сбоку по направлению к коротким краям во время установки может предотвратить зазор. Однако, такой способ установки сложно и трудно использовать, поскольку необходимо скомбинировать три действия и использовать одновременно в сочетании с наклоном вниз длинных краев.

Также известно, как показано на фиг.1с, что два соседних коротких края в первом ряду могут быть зафиксированы с помощью смещаемого шипа (30), который смещается и, например, сгибается, как показано на фиг.1d, посредством бокового нажима на одну краевую секцию (32), когда два соседних коротких края были сложены вниз и расположены в одной плоскости. Такая установка описана в DE 1020060376114 B3 и в предварительно опубликованной заявке РСТ, подготовленной Välinge Innovation AB. Это вертикальное складывание с помощью «бокового нажима», которое обычно активируют с помощью давления со стороны длинной стороны третьей панели во втором ряду, смещает отдельный шип вдоль стыка короткого края, но также перпендикулярного к направлению стыка таким образом, что часть шипа смещается в паз соседнего короткого края. Это смещение, перпендикулярное к направлению стыка, устраняет отделяющие силы во время вертикального складывания, но создает отделяющую силу, когда панели плоско лежат на черновом полу, и когда шип прижат в шиповый паз соседней панели. Большую часть устройств вертикального складывания с помощью нажима, особенно таких устройств, которые содержат гибкий шип, который сгибается в направлении длины стыка, трудно зафиксировать, когда устанавливают первый и последний ряды.

На фиг.2а, 2b, 2c, 3а и 3b показаны примеры сечений известных гибких шипов 30, которые могут быть использованы, чтобы зафиксировать короткие края согласно известной технологии вертикального складывания щелчком. На фиг.2а показан отдельный шип 30 с гибкой лапкой защелки, продолжающейся вниз. На фиг.2b показан отдельный шип с гибкой лапкой защелки внутри паза смещения. На фиг.2с показан гибкий шип 30, который сгибается горизонтально во время фиксации в соответствии с фиг.1а и 1b. На фиг.3а показан вариант осуществления гибкого шипа, который фиксируется с помощью комбинированного поворотного и защелкивающего действия. Такое запирающее устройство может быть зафиксировано без каких-либо отделяющих сил. Однако трудно получить и создать значительное сопротивление во время фиксации. На фиг.3b показан гибкий шип, который соединен с предварительным натяжением в паз и который защелкивается в шиповом пазу, когда предварительное натяжение снимают. На фиг.3с показан гибкий шип в соответствии с фиг.1c и 1d, который сдвигается с помощью бокового нажима от одного паза в соседний шиповой паз.

Вертикальное складывание согласно известной технологии требует, как показано выше, чтобы некоторые части запирающего устройства, обычно некоторые части отдельного шипа, сгибались или сжимались, когда края зафиксированы. Это может быть устранено с помощью отдельных шипов в форме клина с использованием технологии бокового нажима. Такие клиновидные шипы обычно состоят из двух частей или они соединены с пазами, которые не параллельны краям. Это приводит к тому, что необходимо использовать дорогостоящие материалы или сложные способы изготовления.

Все эти известные варианты осуществления изобретения будут создавать отделяющее давление или сопротивление фиксации во время установки с помощью вертикального складывания. Это может заставить короткие края отделяться таким образом, что запирающее устройство будет повреждено, или таким образом, что панели будет трудно установить. Прочность фиксации, качество фиксации и производственные затраты не являются конкурентоспособными в некоторых из известных вертикальных запирающих устройствах с традиционными механическими запирающими устройствами, устанавливаемыми с сочетанием наклона и горизонтального защелкивания.

Запирающие устройства, использующие способ установки путем вертикального складывания, могут захватить значительно большую долю рынка, если проблемы отделения и сопротивления могут быть устранены, и если производственные затраты и качество фиксации могут быть улучшены.

Основной задачей изобретения является создание решений, которые устраняют, насколько это возможно, подобные проблемы отделения и сопротивления во время фиксации, и в которых предпочтительно могут быть использованы негибкие материалы или шипы, состоящие только из одной отдельной детали.

Некоторые из описанных выше известных принципов фиксации и способов установки могут быть использованы в описанных вариантах осуществления изобретения, при этом базовые принципы изобретения, относящиеся к конкретным частям запирающих устройств, способам установки и изготовления, также можно использовать в запирающих устройствах, известных по предшествующему уровню техники.

Определение некоторых терминов

В нижеследующем тексте видимую поверхность установленной панели пола называют «лицевой поверхностью», в то время как противоположную сторону панели пола, обращенную к черновому полу, называют «задней поверхностью». Край между лицевой и задней поверхностями называют «краем стыка». Если не определено другое, верхний и нижний означают в направлении лицевой поверхности и в направлении задней поверхности. Внутренний и наружный означает по направлению к сердцевине или от сердцевины панели. Под «горизонтальной плоскостью» понимают плоскость, которая продолжается параллельно наружной части поверхностного слоя. Непосредственно совмещенные верхние части двух соседних краев стыка двух соединенных вместе панелей поля образуют «вертикальную плоскость», перпендикулярную горизонтальной плоскости. Под термином «горизонтально» понимают параллельно горизонтальной плоскости и под термином «вертикально» - параллельно вертикальной плоскости.

Под «стыком» или «запирающим устройством» понимают взаимодействие соединительных средств, которые соединяют панели пола вертикально и/или горизонтально. Под «механическим запирающим устройством» понимают, что соединение может происходить без клея. Механические запирающие устройства могут во многих случаях быть скомбинированы со склеиванием. Под «объединенный с..» понимают выполненный заодно с панелью или соединенный промышленным способом с панелью. Под «отдельными» деталями, составляющими элементами и т.п. поднимают, что они изготовлены отдельно, а не как одна деталь с сердечником или основным телом панели. Отдельные детали обычно соединены производственным способом и объединены с панелью, но они могли бы быть поставлены как недостающие детали, которые предназначены быть использованными во время установки панелей.

Под «отдельным шипом» понимают шип, который изготовлен из специального материала, соединенный с одним из краев панели, и который имеет продольное направление вдоль краев стыка и образует часть вертикального запирающего устройства.

Под «смещаемым шипом» понимают любой тип шипа, который соединяет соседние края вертикально и который изготовлен из специального материала, соединен с панелью пола и который полностью или частично является смещаемым между незафиксированным положением и зафиксированным положением. Смещаемый шип может быть гибким или жестким.

Под «шипом» обычно понимают деталь в сечении края, которая продолжается за верхний край и взаимодействует с пазом на соседнем крае таким образом, что края фиксируются вертикально. Шип обычно выполнен заодно с панелью.

Под «наклоном» понимают соединение, которое возникает за счет поворотного движения, во время которого происходит угловое изменение между двумя деталями, которые соединяют или разъединяют. Когда наклон относится к соединению двух панелей пола, угловое движение происходит с верхними частями краев стыка, которые, по меньшей мере, частично контактируют друг с другом во время, по меньшей мере, части движения.

Под «наклонным запирающим устройством» понимают механическое запирающее устройство, которое может быть соединено вертикально или горизонтально с наклоном, содержащее шип и паз, которое запирает два соседних края в вертикальном направлении, и запирающую рейку с запирающим элементом в одном крае панели, называемой панель рейки», которая взаимодействует с запирающим пазом на другом краю панели, называемой «панель паза» и фиксирует края в горизонтальном направлении. Запирающий элемент и запирающий паз обычно имеют закругленные направляющие поверхности, которые направляют запирающий элемент в запирающий паз, и запирающие поверхности, которые запирают и предотвращают горизонтальное отделение между краями.

Под «вертикальной фиксацией» понимают фиксацию, которая происходит, когда два края смещают главным образом вертикально друг к другу.

Под «вертикальным складыванием» понимают установку панелей с наклоном длинных краев, при которой этот наклон длинного края также используют для того, чтобы соединить короткие края горизонтально и/или вертикально. Под «вертикальным складыванием защелкой» понимают установку, при которой короткие края вертикально с защелкиванием гибкого шипа во время финальной стадии наклона длинного края. Такое запирающее устройство не является чистой комбинацией, например, наклонного запирающего устройства на длинных краях и вертикального запирающего устройства на коротких краях, поскольку вертикальное и наклонное действия комбинируются, при этом короткие края складываются вместе таким же путем, как и ножницы. Фиксация происходит постепенно от одной секции края, соседней с одним длинным краем, который наклонен, к другой секции края, соседней с другим противоположным длинным краем. Под «вертикальным складыванием нажимом» понимают установку, когда короткие края двух панелей запираются, когда они лежат настилом на черновом полу после наклона. Вертикальную фиксацию получают за счет бокового нажима, который смещает отдельный шип в продольном направлении коротких краев. Горизонтальную фиксацию в обычных складываемых вниз устройствах получают тем же путем, что и для наклонных устройств с запирающим элементом на одном крае панели рейки, которая взаимодействует с запирающим пазом на другом крае панели паза.

Настоящее изобретение относится к комплекту строительных панелей, в частности, панелей пола или плавающего пола с механическим запирающим устройством на коротком крае, которое выполнено, чтобы усовершенствовать установку панели пола, устанавливаемой с вертикальным складыванием, и которое будет противодействовать или предотвращать отделение коротких краев во время установки. Задачей настоящего изобретения является также улучшение установки, прочности, качества и производственных издержек такого или подобного запирающего устройства. Конкретная задача заключается в создании запирающих устройств, которые могли бы быть использованы, чтобы фиксировать тонкие половицы, например, с толщиной 5-10 мм.

Изобретение главным образом относится к панелям пола, снабженным запирающим устройством, содержащим шип и шиповой паз на соседних краях. Шип и шиповой паз содержат выступы и выемки, выполненные такой формы, что соседние края могут быть соединены вертикально, в вертикально незафиксированном положении, при котором выступы соответствуют выемкам. Шип и шиповой паз могут быть смещены по отношению друг к другу и вдоль соседних краев таким образом, что некоторые из выступов накладываются друг на друга, за счет чего соседние края запираются вертикально.

Такое запирающее устройство устраняет главным образом все сопротивление вертикальному защелкиванию и все отделяющие силы между соседними краями во время вертикальной фиксации. Только сила нажима, которая необходима для того, чтобы сместить и зафиксировать соседние края вертикально, является силой только в одном направлении вдоль краев, когда панели уложены настилом на черновом полу, при этом их соседние верхние края контактируют. Все известные запирающие устройства, которые можно фиксировать вертикально с помощью вертикального движения, создают сопротивление защелкиванию во время вертикального перемещения, или отделяющую силу, перпендикулярную краям, когда шип прижимают вдоль стыка, и перпендикулярную стыку от одного края в соседний край.

Изобретение обеспечивает новыми вариантами осуществления запирающих устройств, предпочтительно, на коротких краях, но также на длинных краях, согласно различным аспектам, предоставляющим соответствующие преимущества. Областями применения для изобретения являются стеновые панели, потолки, наружные применения и панели пола любой формы и из любых материалов, например, ламината, особенно панели, поверхностные материалы которых содержат термореактивные смолы, дерево, древесно-волокнистую плиту высокой плотности (плита HDF), шпон или камень.

Согласно первому аспекту изобретение содержит комплект панелей пола, снабженных запирающим устройством, содержащим шип на краю первой панели пола и шиповой паз на соседнем краю подобной второй панели пола для соединения края вертикально. Шип и шиповой паз являются смещаемыми друг относительно друга. Шип содержит выступ, продолжающийся горизонтально за верхнюю часть края, и шиповой паз, выступ и выемка выполнены такой формы, что соседние края могут принимать вертикально незафиксированное положение, при котором выступ шипа соответствует выемке шипового паза, и вертикально зафиксированное положение, при котором выступ упомянутого шипа вертикально накладывается на выступ упомянутого шипового паза.

Запирающее устройство может быть выполнено только с одним выступом на шипе и шиповым пазом, и одной выемкой на шиповом пазу. Однако является предпочтительным, чтобы шип и шиповой паз содержали несколько выступов и выемок, которые предпочтительно выполнены вдоль края стыка по существу с одним и тем же промежуточным расстоянием между ними. Предпочтительно, выступы должны быть по существу идентичными. Выемки, предпочтительно, также должны быть идентичными. Они должны быть шире, чем выступы, и соответствовать промежуточному расстоянию между выступами.

Согласно первому предпочтительному варианту осуществления первого аспекта изобретение содержит комплект панелей пола, содержащих запирающее устройство со смещаемым шипом, объединенным с краем первой панели пола, для соединения края вертикально с соседним краем подобной второй панели, имеющей паз для приема смещаемого шипа. Смещаемый шип выполнен с возможностью быть смещаемым главным образом горизонтально вдоль краев стыка, когда боковой нажим приложен к секции края смещаемого шипа. Каждый смещаемый шип и паз содержит выступ и выемку такие, что выступ совпадает с выемкой в исходном незафиксированном положении, и так, что упомянутые выступы накладываются друг на друга вертикально, когда смещаемый шип смещается за счет бокового нажима вдоль стыка.

Это смещение смещаемого шипа вдоль стыка согласно второму предпочтительному варианту осуществления этого первого аспекта изобретения вызвано, например, длинным краем третьей панели, которая наклонена и соединена с первой и второй панелями, когда они расположены по существу в одной и той же плоскости, при этом их короткие края взаимодействуют. Этот предпочтительный вариант осуществления изобретения позволяет, чтобы две панели в одном и том же ряду были не зафиксированы вертикально, до тех пор, пока третья панель в следующем ряду не соединена. Наклон под углом вниз и снова вверх может быть выполнен простым путем согласно известной технике, поскольку нет шипа, который создает какое-либо сопротивление и который фиксирует вертикально. Вертикальная фиксация начинается сначала, когда устанавливают новый ряд панелей. Смещаемый шип затем смещают вдоль стыка и предпочтительно параллельно краям. Сила нажима существует только вдоль стыка, при этом не будут возникать отделяющие силы, которые отталкивают соседние края друг от друга. Это является основным преимуществом по сравнению со всеми известными устройствами складывания вниз, которые имеют вертикальную фиксацию. Наложение выступов может иметь место даже в первом ряду, поскольку не требуется противодавления от ранее установленной панели, чтобы, например, изогнуть смещаемый шип.

Этот смещаемый шип и все отдельные детали, описанные ниже, могут быть изготовлены из гибкого или жесткого материала, например, металла, предпочтительно, алюминиевых секций или алюминиевого листового материала, дерева, древесно-волокнистой плиты, такой как, например, древесно-волокнистая плита высокой плотности (плита HDF) или пластмассовых материалов. Все материалы, используемые в гибких шипах согласно известной технологии, могут быть использованы, при этом шип может быть изготовлен путем экструзии, литьем в форму под давлением, механической обработкой и штамповкой, или путем комбинаций этих способов изготовления. Любой тип полимерных материалов может быть использован такой как PA полиамид (нейлон), POM(полиоксиметилен), PC(поликарбонат), PP(полипропилен), PET(полиэтилен терефталат) или PE(полиэтилен), или подобные, имеющие свойства, описанные выше в различных вариантах осуществления изобретения. Эти пластмассы, когда, например, используется литье в форму под давлением, могут быть усилены, например, стекловолокном, волокном Кевлар, углеродным волокном или тальком или мелом. Предпочтительным материалом является стекловолокно, предпочтительно, сверхдлинное, усиленное PP (полипропилен) или POM (полиоксиметилен).

Выступы могут быть изготовлены за одно целое с панелью или из специального материала, который соединен с панелью рейки или панелью паза.

Вышеупомянутые аспекты были описаны с панелями, имеющими длинные и короткие края. Панели могут иметь больше, чем четыре края, и они могут быть квадратными.

Смещение выступа со смещаемым шипом может быть альтернативно осуществлено со смещением коротких соседних краев.

Третий предпочтительный вариант осуществления первого аспекта отличается тем, что шип и паз содержат выступы и выемки такие, что выступ совпадает с выемкой в исходном вертикальном незафиксированном положении, когда длинные края панелей смещены друг к другу и выступы перекрывают друг друга вертикально, когда короткие края смещаются вдоль стыка до положения, при котором длинные края встречаются друг с другом и расположены по существу вдоль одной и той же прямой линии.

Согласно другому предпочтительному варианту осуществления этого первого аспекта паз смещения и шиповой паз смещены вертикально относительно друг друга. Такие смещенные пазы могут сделать вертикальную фиксацию более прочной, особенно в тонких панелях. Вертикально смещенные пазы не используются в известных запирающих устройствах, где смещаемый шип смещают перпендикулярно краю от одного паза в соседний паз, или где используется вертикальное защелкивание. Смещенные пазы могут быть использованы, чтобы улучшить прочность фиксации даже в известных из предшествующего уровня техники устройствах, описанных ранее.

Выступы и выемки могут быть изготовлены за одно целое с панелью на одном или обоих соседних краях или из специального материала, который соединен с одним или обоими соседними краями, при этом они могут быть выполнены на длинных и/или коротких краях. Выступы и выемки из специального материала могут быть изготовлены из гибкого или жесткого материала, например, металла, дерева, древесно-волокнистой плиты высокой плотности (плита HDF) или пластика. Все материалы, используемые для изготовления смещаемого шипа, как описано выше, могут быть использованы, при этом выступы и выемки могут быть изготовлены путем экструзии, литья в форму под давлением и механической обработкой.

Отдельная деталь, содержащая, предпочтительно, по меньшей мере, один выступ и одну выемку, например, смещаемый шип для вертикальной фиксации или смещаемый запирающий элемент для горизонтальной фиксации, или комбинированный элемент, который позволяет вертикальную и горизонтальную фиксацию может быть использована в сочетании с горизонтальными и/или вертикальными пазами, содержащим, по меньшей мере, один выступ и выемку, чтобы осуществить вертикальную и/или горизонтальную фиксацию только со смещением отдельной детали вдоль стыка. Не сгибания, ни смещения из одного паза в другой паз не требуется, при этом наружные выступы отдельной детали могут быть расположены на таком же расстоянии от края во время смещения вдоль стыка и во время фиксации. Горизонтальные и/или вертикальные отделяющие силы могут быть уменьшены или устранены, при этом и отдельная деталь может быть выполнена как достаточно простой составляющий элемент.

Изобретение касается согласно второму аспекту комплекта панелей пола, снабженных запирающим устройством, содержащим отдельную деталь на одном краю первой панели пола и паз на соседнем краю подобной второй панели пола для соединения краев вертикально и/или горизонтально. Отдельная деталь является смещаемой вдоль соседних краев, которые выполнены, чтобы быть зафиксированными вертикально и/или горизонтально только за счет смещения отдельной детали вдоль и параллельно соседним краям.

запирающее устройство согласно третьему предпочтительному варианту осуществления первого аспекта позволяет, чтобы короткие края могли быть зафиксированы с помощью вертикального движения, скомбинированного со смещением коротких краев вдоль стыка. Это может быть использовано для того, чтобы установить панели пола согласно новому способу, который легче, чем традиционнее способы наклона/наклона или наклона/защелкивания, особенно, когда устанавливают длинные панели.

Изобретение касается согласно третьему аспекту способа установки панелей пола с механическим наклонным запирающим устройством на длинных краях и механическим запирающим устройством на коротких краях, содержащим шип и шиповой паз, каждый снабженный выступами и выемками, при этом способ содержит этапы:

- Приведение новой и второй панели в положение, при котором верхние части их коротких краев контактируют, при этом в этом положении новая и вторая панели находятся в одной и той же плоскости и во втором ряду со смещенными длинными краями и с короткими краями, незафиксированными вертикально и, предпочтительно, зафиксированными горизонтально.

- Смещение одной из панелей вдоль коротких краев до тех пор, пока длинные края не будут выравнены, и некоторые из выступов на одном из коротких краев не перекроют вертикально некоторые из выступов на другом из коротких краев, чтобы зафиксировать короткие края вертикально и горизонтально.

- Приведение выравненных длинных краев в контакт с длинным краем первой панели в первом ряду.

- Наклон вниз второй и новой панели вдоль выравненных длинных краев, чтобы зафиксировать длинные края первой, второй и новой панели вертикально и горизонтально.

Этот третий аспект дает преимущество в том, что короткий край новой панели может быть соединен очень простым путем с помощью вертикального перемещения и смещения вдоль стыка, при этом не требуется ни наклона, ни защелкивания.

Короткие края могут быть соединены, когда они уложены на черновом полу, или когда они находятся в наклонном положении относительно первой панели, при этом, предпочтительно, верхние части длинных краев первой и второй панелей контактируют.

Панели пола с запирающим устройством, содержащим смещаемый шип или запирающий элемент согласно первому и второму аспектам, предпочтительно, устанавливают с вертикальным складыванием нажимом, где смещаемый шип или деталь толкают в положение вдоль стыка коротких краев, когда панели уложены на черновом полу, при этом их короткие края выравнены по существу в одной плоскости.

Изобретение касается согласно четвертому аспекту способа установки панелей пола с механическим наклонным запирающим устройством на длинных краях и механическим запирающим устройством на коротких краях, содержащим шиповой паз и смещаемый шип, за счет чего каждый упомянутый смещаемый шип и шиповой паз содержит выступы и выемки, выполненные таким образом, что соседние короткие края могут принимать вертикально незафиксированное положение, при котором выступы одного из соседних коротких краев совпадают с выемками другого соседнего короткого края, и вертикально зафиксированное положение, при котором некоторые из выступов соответственно соседних коротких краев вертикально перекрывают друг руга, при этом способ содержит этапы:

- соединение длинных краев второй и новой панели во втором ряду к длинному краю первой панели в первом ряду с наклоном и размещение второй и новой панели по существу в той же плоскости и в контакте с их короткими соседними краями,

- смещение смещаемого шипа вдоль соседних коротких краев до положения, при котором некоторые из выступов соответственно соседних коротких краев перекрывают друг друга, чтобы зафиксировать соседние короткие края вертикально.

Выступы и выемки на длинных краях могут быть использованы для упрощения установки панелей, которые, например, трудно или невозможно зафиксировать с наклоном. Такие проблемы установки могут возникать, например, вокруг дверей или в панелях с двумя разными декоративными слоями на лицевой и задней сторонах, которые предназначены быть использованными как двусторонняя панель, когда конечному потребителю может быть дан выбор установить панели лицевой стороной или задней стороной в качестве декоративной поверхности пола.

Изобретение согласно пятому аспекту содержит способ установки панелей пола с механическим запирающим устройством на длинных краях, содержащим выступы и выемки, и механическим запирающим устройством на коротких краях, содержащим смещаемый запирающий элемент, позволяющий горизонтальное защелкивание коротких краев, за счет чего упомянутые длинные края могут принимать вертикально и/или горизонтально незафиксированное положение, при котором выступы одного длинного края совпадают с выемками в другом соседнем длинном крае, и вертикально и/или горизонтально зафиксированное положение, при котором некоторые из выступов соответствующего длинного края перекрывают друг друга вертикально и/или горизонтально, при этом способ содержит этапы, на которых осуществляют:

- фиксацию, по меньшей мере, частично вертикально и горизонтально, длинного края первой панели в первом ряду с длинным краем второй панели во втором ряду,

- соединение длинного края новой панели во втором ряду с первой панелью в первом ряду путем приведения верхних частей соседних длинных краев в контакт и смещения новой панели вдоль длинного края первой панели до положения, при котором некоторые из выступов новой и первой панелей перекрывают друг друга, при этом до тех пор, пока короткий край новой панели не защелкивается в соседний короткий край второй панели.

Длинные края новой и первой панели могут быть зафиксированы вертикально и горизонтально путем вертикального или горизонтального перемещения, сопровождаемого смещением вдоль стыка длинного края. Такая фиксация может быть выполнена без какого-либо вертикального или горизонтального защелкивания. Защелкивание коротких краев может быть выполнено с малым сопротивлением защелкиванию, если используется механическое защелкивающееся устройство со смещаемым запирающим элементом. Также без сомнения могут быть использованы традиционные неразъемные устройства защелки.

Короткие края, содержащие смещаемый шип, могут быть разъединены с помощью крюкообразного инструмента, который может быть вставлен с угловой секции для того, чтобы вытолкнуть смещаемый шип. Одна панель может быть затем наклонена вверх, в то время как другая панель все еще остается на черновом полу. Конечно, панели могут быть также разъединены традиционным путем с помощью наклона вверх или смещением вдоль стыка.

Короткие края могут быть также разъединены, если смещаемый шип выполнен таким образом, что он может быть протолкнут дальше вдоль стыка до незафиксированного положения.

Изобретение согласно шестому аспекту содержит способ разборки панелей пола с длинными и короткими краями, снабженными запирающим устройством на коротких краях, содержащим смещаемый шип на одном крае первой панели пола и шиповой паз на соседнем крае подобной второй панели для соединения коротких краев вертикально. Каждый шип и паз содержит выступы и выемки, выполненные такой формы, что короткие края могут принимать вертикально не зафиксированное положение, при котором выступы одного из коротких соседних краев совпадают с выемками в другом из коротких соседних краев, и вертикально зафиксированное положение, при котором некоторые из выступов соответственно соседних коротких краев перекрывают друг друга вертикально, при этом способ содержит этапы, на которых осуществляют:

- приложение силы нажима к краю смещаемого шипа в вертикально зафиксированном положении,

- смещение смещаемого шипа в вертикально незафиксированное положение,

- отделение коротких краев друг от друга путем наклона вверх одной из панелей вдоль ее длинного края.

Этот шестой аспект дает преимущество в том, что короткий край новой панели может быть отсоединен очень простым путем, и нет необходимости захватывать край шипа для того, чтобы его вытолкнуть. Смещаемый шип может быть выполнен таким образом, что он всегда находится в открытом положении, когда край встречается с длинным краем установленной панели в соседнем, ранее установленном ряду. Способ может быть использован, чтобы разблокировать панели, содержащие смещаемый шип, который фиксирует и деблокирует края вертикально и/или горизонтально.

Изобретение согласно седьмому аспекту содержит способ изготовления выступов и выемок, расположенных друг за другом вдоль края панели пола, с помощью фрезы, имеющей ось вращения. Способ содержит этапы, на которых:

а) осуществляют приведение края панели в контакт с инструментом.

b) смещают края панели по отношению к инструменту по существу параллельно оси вращения.

Этот способ изготовления делает возможным изготовление выступов и выемок очень рациональным путем и с высокой точностью. Короткий край панели, например, может быть перемещен традиционным путем на производственной линии, и нет необходимости останавливать панель или перемещать инструмент для того, чтобы изготовить выступы и выемки.

Может быть использовано несколько конфигураций инструмента, такие как винторезный станок или широкая фреза с режущими зубьями, расположенными только на ограниченной секции наружной части инструмента.

Смещаемый шип, который пригоден для использования в тонких панелях для пола, или чтобы зафиксировать края панели и вертикально и горизонтально, обычно гораздо труднее закрепить к пазу смещения, чем традиционный шип, когда шип вставляют перпендикулярно стыку и используют соединение с трением. Традиционные гибкие или смещаемые шипы обычно также вставляют в паз смещения, который расположен в плоскости, продолжающейся над верхней частью запирающего элемента рейки. Такие традиционные запирающие устройства и способы закрепления смещаемого шипа к пазу не подходят для панелей типа, описанного выше.

Для того чтобы решить эту проблему изобретение содержит согласно седьмому аспекту способ для соединения смещаемого шипа с пазом смещения. Способ содержит этапы, на которых осуществляют:

Отделение смещаемого шипа от заготовки шипа, которая содержит несколько смещаемых шипов.

1. Соединение смещаемого шипа в паз смещения края панели путем вставки шипа сбоку вдоль стыка.

2. Структура издержек и производственная мощность, а также гибкость в изготовлении и закреплении предпочтительно смещаемого шипа к краю панели могут быть значительно улучшены, если шипы могут быть выполне
