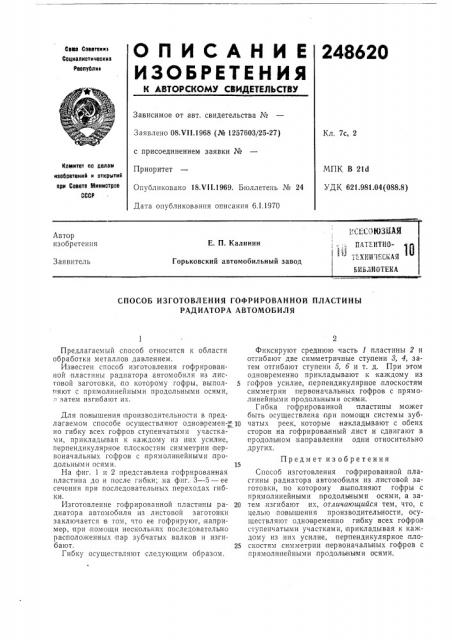

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
248620
Свмз Соеетсиит
Сациалистичвскис
Респуслию
Зависимое от авт. свидетельства №
Заявлено 08Х11.1968 (№ 1257603/25-27) с присоединением заявки №
Приоритет
Опубликовано 18Х11.1969. Бюллетень № 24
Дата опубликования описания 6.1,1970
Кл. 7с, 2
Комитет со аелвм ивобрвтении и открытий при Совете Министров
СССР
МПК В 210
УДК 621 981.04(088.8) СПОСОБ ИЗГОТОВЛЕНИЯ ГОФРИРОВАННОЙ ПЛАСТИНЫ
РАДИАТОРА АВТОМОБИЛЯ
Предмет изобретения
Предлагаемый способ относится к области обработки металло в давлением.
Известен способ изготовления гофрированной пластины радиатора автомобиля из листовой заготовки, по которому гофры, выпол- 5 пяют с прямолинейными продольными осями, затем изгибают их.
Для повышения производительности в предлагаемом способе осуществляют одновремен- 10 но гибку всех гофров,ступенчатыми участками, прикладывая к каждому из них усилие, перпендикулярное плоскостям симметрии первоначальных гофров с,прямолинейными IIpoдольными осями. 15
На фиг. 1 и 2 предста|влена гофрированная пластина до и после гибки; на фиг. 3 — 5 — ее сечения при последовательных переходах гибки.
Изготовление гофриро ванной пластины ра- 20 диатора автомобиля из листовой заготовки заключается в том, что ее гофрируют, например, при помощи нескольких последовательно расположенных пар зубчатых валков и изгибают. 25
Гибку осуществляют следующим образом.
Фиксируют среднюю часть 1 пластины 2 и отгибают две симметричные ступени 8, 4, затем отгибают ступени 5, б и т. д. При этом одновременно прикладывают к каждому из гофров усилие,,перпендикулярное, плоскостям симметрии первоначальных гофров с прямолинейными продольными осями.
Гибка гофрированной пластины может быть осуществлена при помощи системы зубчатых реек, которые накладывают с обеих сторон на гофрированный лист и сдвигают в продольном направлении одни относительно других.
Способ изготовления гофрированной,пластины радиатора автомобиля из листовой заготовки, по которому,вьсполняют гофры с прямолиней|ными .продольными осями, а затем,изгибают их, отличающийся тем, что, с целью повышения производительности, осуществляют одновременно гибку всех гофров ступенчатыми участками, прикладывая к каждому из них усилие, перпендикулярное плоскостям симметрии первоначальных гофров с прямолинейными продольными осями.
248620
4uz Z
Puz 1
9Ъ г. 3 Фиг 4
Риг. 5
