Осветительное устройство, устройство отображения и телевизионный приемник

Осветительное устройство, устройство отображения и телевизионный приемник

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к осветительному устройству, устройству отображения и телевизионному приемнику.

УРОВЕНЬ ТЕХНИКИ

Жидкокристаллическая панель, включенная в жидкокристаллическое устройство отображения не испускает свет и, соответственно, устройство подсветки требуется в качестве отдельного осветительного устройства. Устройство подсветки расположено позади жидкокристаллической панели (то есть на стороне, противоположной от стороны поверхности отображения). Он включает в себя шасси, имеющее проем на стороне жидкокристаллической панели, множество источников света (например, ламп с холодным катодом), вмещенных в шасси, в качестве ламп, и оптический элемент (пластину рассеивателя, и тому подобное), предусмотренный в проеме шасси для эффективного направления света, испускаемого из источников света на жидкокристаллическую панель. Устройство подсветки, раскрытое в Патентном документе 1, было известно в качестве устройства подсветки, имеющего вышеприведенные конфигурации.

[Патентный документ 1] Публикация №2006-114445 нерассмотренной заявки на выдачу патента Японии

ЗАДАЧА, РЕШАЕМАЯ ИЗОБРЕТЕНИЕМ

В устройстве подсветки, имеющем вышеприведенные конфигурации, часть участка светимости линейно сформированного источника света удерживается зажимом лампы. Свет, испускаемый из удерживаемой части, блокируется зажимом лампы. Количество света, распространяющегося из части, удерживаемой зажимом лампы, на оптический элемент, имеет тенденцию быть меньшим по сравнению с другими частями, которые не удерживаются зажимом лампы. Поэтому, количество света из линейно сформированного источника света локально сокращено в определенной зоне оптического элемента, соответствующей зажиму лампы. Как результат, количество света, проходящего через него, имеет тенденцию быть малым и, вероятно, должна создаваться темная зона.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение было сделано ввиду вышеизложенных обстоятельств. Задача настоящего изобретения состоит в том, чтобы уменьшить неравномерную яркость.

СРЕДСТВО ДЛЯ РЕШЕНИЯ ЗАДАЧИ

Для решения вышеприведенной задачи, осветительное устройство по настоящему изобретению включает в себя линейно сформированный источник света, шасси, оптический элемент и элемент удерживания источника света. Шасси вмещает источник света и имеет проем, чтобы через него проходил свет из источника света. Оптический элемент предусмотрен, с тем чтобы облицовывать и покрывать проем. Элемент удерживания источника света удерживает светящийся участок линейно сформированного источника света. Оптический элемент имеет зону, перекрывающую элемент удерживания источника света. Зона перекрытия включает в себя зону низкой световой отражательной способности, световая отражательная способность которой по меньшей мере на поверхности, являющейся обращенной к линейно сформированному источнику света, является относительно более низкой, чем у периферийной зоны.

Светящийся участок линейно сформированного источника света, вмещенного в шасси, удерживается элементом удерживания источника света. При этой конфигурации, линейно сформированный источник света менее вероятно должен деформироваться или искривляться. Некоторые лучи света, выходящие из части светящегося участка линейно сформированного источника света, удерживаемого элементом удерживания источника света, блокируются элементом удерживания источника света. А именно, количество света, выходящего из такой части и распространяющегося по направлению к оптическому элементу, имеет тенденцию быть меньшим, чем количество света, выходящего из других частей. Согласно настоящему изобретению, оптический элемент имеет зону, перекрывающую элемент удерживания источника света, включающую в себя зону низкой световой отражательной способности, световая отражательная способность которой по меньшей мере на поверхности, являющейся обращенной к линейно сформированному источнику света, является относительно более низкой, чем у периферийной зоны. Поэтому, даже когда количество света, распространяющегося на зону низкой световой отражательной способности, является меньшим, чем на периферийную зону, вследствие элемента удерживания источника света, менее вероятно должна создаваться разность в количестве света, проходящего через зону низкой световой отражательной способности, и в количестве света, проходящем через периферийную зону. Как результат, распределение интенсивности света, выходящего из оптического элемента, может быть выровнено.

Предпочтительные варианты осуществления настоящего изобретения могут быть сконфигурированы, как изложено ниже.

(1) Шасси имеет часть, являющуюся обращенной на оптический элемент. Часть включает в себя зону с установленным источником света, в которой расположен линейно сформированный источник света, и зону без установленного источника света, в которой линейно сформированный источник света не расположен. В этом варианте осуществления, шасси имеет зону без установленного источника света, в которой линейно сформированный источник света не расположен. По сравнению с конфигурацией, в которой линейно сформированные источники света равномерно размещены по полной площади шасси, элемент линейно сформированного источника света может быть уменьшен. Поэтому, себестоимость и потребляемая мощность осветительного устройства могут быть уменьшены.

(2) Часть шасси включает в себя по меньшей мере первую краевую зону, вторую краевую зону и среднюю зону. Вторая краевая зона размещена на краевом участке, противоположном от первой краевой зоны. Средняя зона размещена между первой краевой зоной и второй краевой зоной. Средняя зона является зоной с установленным источником света. Каждая из первой краевой зоны и второй краевой зоны является зоной без установленного источника света. При этой конфигурации, достаточный уровень яркости может достигаться в средней зоне осветительного устройства. Поэтому, устройство отображения, включающее в себя осветительное устройство, также имеет достаточный уровень яркости в средней зоне экрана отображения. Поэтому, может достигаться хорошая видимость.

(3) Оптический элемент имеет часть, которая перекрывает зону с установленным источником света, и часть, которая перекрывает зону без установленного источника света, обе имеют поверхности, являющиеся обращенными к линейно сформированному источнику света. Часть, которая перекрывает зону с установленным источником света, исключая зону низкой световой отражательной способности, имеет световую отражательную способность по меньшей на ее поверхности, более высокую, чем световая отражательная способность по меньшей мере на поверхности части, которая перекрывает зону без установленного источника света. При этой конфигурации, лучи света, испускаемого из линейно сформированного источника света, сначала достигают части оптического элемента, имеющей относительно высокую световую отражательную способность, и, таким образом, многие из них отражаются (то есть не проходят через него). Как результат, интенсивность света низка для количества света, испускаемого из линейно сформированного источника света. Отраженные лучи света дополнительно отражаются внутри шасси и могут направляться в зону без установленного источника света. Часть оптического элемента, перекрывающая зону без установленного источника света, имеет относительно низкую световую отражательную способность, и большее количество лучей света проходят через нее. Поэтому, может достигаться предварительно определенная интенсивность света.

(4) Световая отражательная способность по меньшей мере на поверхности части оптического элемента, являющейся обращенной к линейно сформированному источнику света, уменьшается по мере того, как увеличивается расстояние от линейно сформированного источника света, кроме как в зоне низкой световой отражательной способности. При этой конфигурации, интенсивность света в зоне с установленным источником света и зоне без установленного источника света может выравниваться.

(5) Осветительное устройство дополнительно включает в себя световой отражатель, сконфигурированный для отражения света и сформированный на поверхности оптического элемента, являющейся обращенной к линейно сформированному источнику света. При этой конфигурации, световая отражательная способность на поверхности оптического элемента на стороне линейно сформированного источника света может настраиваться согласно конфигурации светового отражателя.

(6) Световой отражатель предусмотрен в зонах оптического элемента, иных чем зона низкой световой отражательной способности. При этой конфигурации, может достигаться достаточное количество света, проходящего через зону низкой световой отражательной способности. Поэтому, разница в количестве света, проходящего через зону низкой световой отражательной способности, и количестве света, проходящего через периферийную зону, может компенсироваться надлежащим образом. Более того, достаточное количество света является проходящим через зону низкой световой отражательной способности. Поэтому, может использоваться элемент удерживания источника света с поверхностью, имеющей низкую световую отражательную способность, и может быть снижена себестоимость производства элемента удерживания источника света.

(7) Световой отражатель предусмотрен в зоне низкой световой отражательной способности в дополнение к зонам оптического элемента, иным чем зона низкой световой отражательной способности. При этой конфигурации, разница в количестве света, проходящего через зону низкой световой отражательной способности, и количестве света, проходящего через периферийную зону, может компенсироваться надлежащим образом согласно конфигурации светового отражателя, предусмотренного в зоне низкой световой отражательной способности.

(8) Световой отражатель включает в себя большое количество точек, имеющих высокий коэффициент отражения. Каждая точка имеет точечную форму, когда наблюдается в плоскости поверхности оптического элемента на стороне линейно сформированного источника света. При этой конфигурации, световая отражательная способность может легко настраиваться согласно конфигурациям точек (например, площадям, плотности распределения).

(9) Элемент удерживания источника света включает в себя основной корпус, проходящий вдоль шасси, и захват источника света, выступающий из основного корпуса на стороне линейно сформированного источника света и удерживающий линейно сформированный источник света. Элемент удерживания источника света может устойчиво монтироваться на шасси с основным корпусом, тянущимся вдоль шасси. Линейно сформированный источник света надлежащим образом удерживается захватом удерживания источника света, выступающим из основного корпуса в сторону линейно сформированного источника излучения.

(10) Зона низкой световой отражательной способности включает в себя зону оптического элемента, перекрывающую захват удерживания источника света. В зоне оптического элемента, перекрывающей захват источника света, который выступает из основного корпуса на сторону линейно сформированного источника света и находится в непосредственном соприкосновении с светящимся участком линейно сформированного источника света, посреди зоны оптического элемента, перекрывающей элемент удерживания источника света, свет из светящегося участка особенно вероятно должен блокироваться. Поэтому, количество света, проходящего через нее может уменьшаться. Посредством установки зоны, перекрывающей захват источника света, в качестве зоны низкой световой отражательной способности, количество света, проходящего через оптический элемент, может дополнительно эффективно выравниваться.

(11) Линейно сформированный источник света включает в себя множество линейно сформированных источников света, расположенных внутри шасси. Захват источника света расположен на основном корпусе вдоль направления компоновки линейно сформированных источников света. При этой конфигурации, множество линейно сформированных источников света может удерживаться одиночным элементом удерживания источника света.

(12) Линейно сформированный источник света включает в себя множество линейно сформированных источников света, расположенных внутри шасси. Элемент удерживания источника света включает в себя множество элементов удерживания источника света, расположенных вдоль направления компоновки линейно сформированных источников света внутри шасси. Зона низкой световой отражательной способности сформирована в зоне, в которой расположено множество элементов удерживания источника света. По сравнению с конфигурацией, в которой зона низкой световой отражательной способности сформирована независимо и отдельно для каждого элемента удерживания источника света, зона низкой световой отражательной способности может легко формироваться в процессе производства оптического элемента.

(13) Элемент удерживания источника света имеет белую поверхность. При этой конфигурации, свет может хорошо отражаться поверхностью элемента удерживания источника света. Поэтому, свет, испускаемый из линейно сформированного источника света, может эффективно использоваться.

(14) Линейно сформированный источник света является лампой с горячим катодом. При этой конфигурации, может достигаться высокая яркость.

(15) Линейно сформированный источник света является лампой с холодным катодом. При этой конфигурации, может обеспечиваться долговечный источник света. Более того, может легко настраиваться интенсивность света.

Затем, для решения вышеприведенной задачи, устройство отображения по настоящему изобретению включает в себя осветительное устройство, приведенное выше, а панель отображения сконфигурирована для предоставления отображения с использованием света из осветительного устройства.

Так как осветительное устройство, сконфигурированной для подачи света на панель отображения, менее вероятно должно создавать неравномерную яркость, устройство отображения может выдавать высококачественное отображение.

Панель отображения может быть жидкокристаллической панелью отображения.

Устройство отображения в качестве жидкокристаллического устройства отображения имеет многообразие применений, таких как телевизионный дисплей или дисплей персонального компьютера. Более точно, оно пригодно для дисплея с большим экраном.

ПОЛОЖИТЕЛЬНЫЙ РЕЗУЛЬТАТ ИЗОБРЕТЕНИЯ

Согласно настоящему изобретению, может быть уменьшена неравномерная яркость.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг.1 - покомпонентное изображение в перспективе, иллюстрирующее общую конструкцию телевизионного приемника согласно первому варианту осуществления настоящего изобретения;

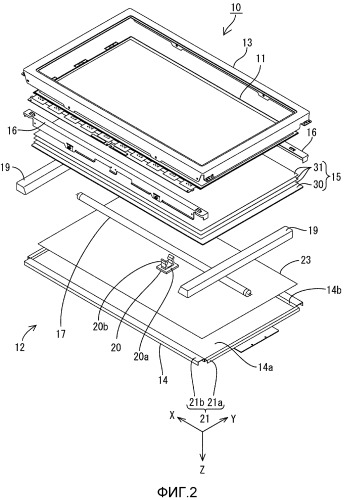

фиг.2 - покомпонентное изображение в перспективе, иллюстрирующее общую конструкцию жидкокристаллического устройства отображения, предусмотренного в телевизионном приемнике;

фиг.3 - вид в поперечном разрезе жидкокристаллического устройства отображения вдоль направления короткой стороны;

фиг.4 - вид в поперечном разрезе жидкокристаллического устройства отображения вдоль направления длинной стороны;

фиг.5 - вид сверху, иллюстрирующий местоположения лампы с горячим катодом и зажима лампы относительно шасси, включенного в жидкокристаллическое устройство отображения;

фиг.6 - вид сверху, иллюстрирующий распределение световой отражательной способности пластины рассеивателя;

фиг.7 - увеличенный местный вид сверху значимой части пластины рассеивателя, иллюстрирующий общую конфигурацию ее поверхности напротив лампы с горячим катодом;

фиг.8 - график, иллюстрирующий изменение отражательной способности по направлению короткой стороны пластины рассеивателя вдоль линии viii-viii на фиг.6;

фиг.9 - график, иллюстрирующий изменение отражательной способности по направлению короткой стороны пластины рассеивателя вдоль линии ix-ix на фиг.6;

фиг.10 - график, иллюстрирующий изменение отражательной способности по направлению длинной стороны пластины рассеивателя вдоль линии x-x на фиг.6;

фиг.11 - график, иллюстрирующий изменение отражательной способности по направлению длинной стороны пластины рассеивателя вдоль линии xi-xi на фиг.6;

фиг.12 - увеличенный местный вид сверху значимой части пластины рассеивателя, иллюстрирующий общую конфигурацию ее поверхности напротив лампы с горячим катодом, согласно первой модификации первого варианта осуществления;

фиг.13 - график, иллюстрирующий изменение отражательной способности по направлению короткой стороны пластины рассеивателя вдоль линии xiii-xiii на фиг.12;

фиг.14 - график, иллюстрирующий изменение отражательной способности по направлению короткой стороны пластины рассеивателя согласно второй модификации первого варианта осуществления;

фиг.15 - график, иллюстрирующий изменение отражательной способности по направлению короткой стороны пластины рассеивателя, включающей в себя зону низкой световой отражательной способности;

фиг.16 - график, иллюстрирующий изменение отражательной способности по направлению короткой стороны пластины рассеивателя согласно третьей модификации первого варианта осуществления;

фиг.17 - график, иллюстрирующий изменение отражательной способности по направлению короткой стороны пластины рассеивателя, включающей в себя зону низкой световой отражательной способности;

фиг.18 - покомпонентное изображение в перспективе, иллюстрирующее общую конструкцию жидкокристаллического устройства отображения согласно второму варианту осуществления настоящего изобретения;

фиг.19 - вид в поперечном разрезе жидкокристаллического устройства отображения вдоль направления короткой стороны;

фиг.20 - вид в поперечном разрезе жидкокристаллического устройства отображения вдоль направления длинной стороны;

фиг.21 - вид сверху, иллюстрирующий местоположения лампы с горячим катодом и зажима лампы относительно шасси, включенного в жидкокристаллическое устройство отображения;

фиг.22 - вид сверху, иллюстрирующий распределение световой отражательной способности пластины рассеивателя;

фиг.23 - увеличенный местный вид сверху значимой части пластины рассеивателя, иллюстрирующий общую конфигурацию ее поверхности напротив лампы с горячим катодом;

фиг.24 - график, иллюстрирующий изменение отражательной способности по направлению короткой стороны пластины рассеивателя вдоль линии xxiv-xxiv на фиг.22;

фиг.25 - график, иллюстрирующий изменение отражательной способности по направлению короткой стороны пластины рассеивателя вдоль линии xxv-xxv на фиг.22;

фиг.26 - график, иллюстрирующий изменение отражательной способности по направлению длинной стороны пластины рассеивателя вдоль линии xxvi-xxvi на фиг.22; и

фиг.27 - график, иллюстрирующий изменение отражательной способности по направлению длинной стороны пластины рассеивателя вдоль линии xxvii-xxvii на фиг.22.

НАИЛУЧШИЙ ВАРИАНТ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

<Первый вариант осуществления>

Первый вариант осуществления настоящего изобретения будет пояснен со ссылкой на фиг. с 1 по 11. Прежде всего, будет пояснена конструкция телевизионного приемника ТВ (TV), включающего в себя жидкокристаллическое устройство 10 отображения.

Фиг.1 - покомпонентное изображение в перспективе, иллюстрирующее общую конструкцию телевизионного приемника по этому варианту осуществления. Фиг.2 - покомпонентное изображение в перспективе, иллюстрирующее общую конструкцию жидкокристаллического устройства отображения, предусмотренного в телевизионном приемнике. Фиг.3 - вид в поперечном разрезе вдоль направления короткой стороны жидкокристаллического устройства отображения на фиг.2. Фиг.4 - вид в поперечном разрезе вдоль направления длинной стороны жидкокристаллического устройства отображения на фиг.2; Фиг.5 - вид сверху, иллюстрирующий местоположения лампы с горячим катодом и зажима лампы относительно шасси, включенного в жидкокристаллическое устройство отображения. На фиг.5, направление длинной стороны и направление короткой стороны шасси соответствуют направлению оси X и направлению оси Y, соответственно.

Как проиллюстрировано на фиг.1, телевизионный приемник ТВ по настоящему варианту осуществления включает в себя жидкокристаллическое устройство 10 отображения, передний и задний отсеки Ca и Cb, которые вмещают жидкокристаллическое устройство 10 отображения между ними, источник P питания, тюнер T и подставку S. Общая форма жидкокристаллического устройства 10 отображения (устройства отображения) является ландшафтной прямоугольной. Жидкокристаллическое устройство 10 отображения смонтировано в корпусе в вертикальном положении. Как проиллюстрировано на фиг.2, оно включает в себя жидкокристаллическую панель 11 в качестве панели отображения и устройство 12 подсветки (осветительное устройство), которое является внешним источником света. Они как целая часть удерживаются рамочной лицевой панелью 13 и тому подобным. Телевизионный приемник ТВ по этому варианту осуществления имеет 32-дюймовый размер экрана с соотношением размеров 16:9. Более точно, ширина (размер X) и высота (размер Y) экрана имеют значения около 698 мм и около 392 мм, соответственно.

Затем, будут пояснены жидкокристаллическая панель 11 и устройство 12 подсветки, включенные в жидкокристаллическое устройство 10 отображения (смотрите фиг. со 2 по 4).

Жидкокристаллическая панель 11 (панель отображения) сконструирована, из условия чтобы пара прозрачных стеклянных подложек была склеена вместе с предварительно определенным зазором между ними, и жидкий кристалл был герметизирован между стеклянными подложками. На одной из стеклянных подложек, предусмотрены коммутационные компоненты (например, TFT (тонкопленочные транзисторы)), присоединенные к истоковым линиям и затворным линиям, которые перпендикулярны друг другу, пиксельные электроды, присоединенные к коммутационным компонентам, и пленка выравнивания. На другой подложке, предусмотрены цветовой фильтр, имеющий цветовые секции, такие как R (красного цвета), G (зленного цвета) и B (синего цвета), расположенные в предварительно определенном орнаменте, противоэлектроды и пленка выравнивания. Поляризационные пластины 11a, 11b прикреплены к наружным поверхностям подложек (смотрите фиг.3 и 4).

Как проиллюстрировано на фиг.2, устройство 12 подсветки включает в себя шасси 14, набор 15 оптических листов (пластину 30 рассеивателя (элемент рассеивателя света) и множество оптических листов 15b, которые размещены между пластиной 30 рассеивателя и жидкокристаллической панелью 11), и каркасы 16. Шасси 14 имеет по существу коробчатую форму и проем 14b на стороне выхода света (стороне жидкокристаллической панели 11). Набор 15 оптических листов расположен, с тем чтобы покрывать проем 14b шасси 14. Каркасы 16, расположенные вдоль длинных сторон шасси 14, удерживают края длинной стороны пластины 30 рассеивателя по отношению к шасси 14. Края длинной стороны световодной пластины 15a вставлены между шасси 14 и каркасами 16. Лампа 17 с горячим катодом, патроны 18 и держатели 19 установлены в шасси 14. Лампа 17 с горячим катодом является линейным источником света. Патроны 18 присоединены к концам лампы 17 с горячим катодом для создания электрического соединения. Каждый держатель 19 совместно покрывает каждый конец лампы 17 с горячим катодом и соответствующий патрон 18. Более того, зажим 20 лампы предусмотрен внутри шасси 14 и удерживает лампу 17 с горячим катодом с задней стороны (со стороны нижней пластины 14a или стороны, противоположной от стороны выхода света). Сторона выхода света устройства 12 подсветки является стороной, более близкой к оптическому элементу 15, чем лампа 17 с горячим катодом.

Шасси 14 подготавливается обработкой металлической пластины. Оно сформировано по существу в форме полой коробки. Как проиллюстрировано на фиг.3 и 4, оно включает в себя прямоугольную нижнюю пластину 14a и наружные ободы 21 (в том числе, наружные ободы 21a короткой стороны и наружные ободы 21b длинной стороны). Каждый из наружных ободов 21 проходит вертикально от соответствующей стороны нижней пластины 14a и имеет по существу U-образную форму. Нижняя пластина 14a шасси 14 имеет отверстия вставки на ее краях, близкие к концам ее длинного размера. Патроны 18 пропущены через соответственные отверстия вставки. Как проиллюстрировано на фиг.3, крепежные отверстия 14c предусмотрены на верхней поверхности шасси 14 вдоль наружных ободов 21b длинной стороны, чтобы скреплять лицевую панель 13, каркасы 16 и шасси 14 вместе винтами и тому подобным.

Светоотражающий лист 23 размещен на внутренней поверхности нижней пластины 30 шасси 14 (на стороне, которая является обращенной к лампе 17 с горячим катодом). Светоотражающий лист 23 является синтетическим полимерным листом, имеющим поверхность белого цвета, которая обеспечивает высокий коэффициент отражения света. Светоотражающий лист 23 помещен, с тем чтобы покрывать почти полную внутреннюю поверхность нижней пластины 14a шасси 14. Как проиллюстрировано на фиг.3, края длинной стороны светоотражающего листа 23 подняты, с тем чтобы покрывать наружные ободы 21b длинной стороны шасси 14, и вставлены между шасси 14 и набором 15 оптических элементов. Части светоотражающего листа 23 между ее частями, тянущимися вдоль нижней пластины 14a шасси 14, и ее части, вставленные между шасси 14 и набором 15 оптических элементов, полого наклонены. С этим светоотражающим листом 23, свет, испускаемый из ламп 17 с горячим катодом, отражается на набор 15 оптических элементов.

Как проиллюстрировано на фиг.4, набор 15 оптических элементов имеет ландшафтную прямоугольную форму, подобную жидкокристаллической панели 11 и шасси 14, когда наблюдается на виде сверху. Набор 15 оптических элементов расположен между жидкокристаллической панелью 11 и лампой 17 с горячим катодом. Набор 15 оптических элементов включает в себя пластину 30 рассеивателя, расположенную на задней стороне (на стороне лампы 17 с горячим катодом или стороне, противоположной от стороны выхода света), и оптические листы 31, расположенные на передней стороне (на стороне жидкокристаллической панели 11 или стороне выхода света). Пластина 30 рассеивателя включает в себя прозрачную полимерную базовую подложку с предварительно определенной толщиной и большое количество рассеивающих частиц, разбросанных внутри базовой подложки. Пластина 30 рассеивателя сконфигурирована для рассеивания света, проходящего через нее, и отражения света, испускаемого из лампы 17 с горячим катодом, что будет подробно пояснено позже. Каждый оптический лист 31 имеет пластинчатую форму с толщиной, меньшей, чем у пластины 30 рассеивателя. Наслоены три оптических листа 31. Более точно, оптические листы 31 являются листом рассеивателя, листом линзы и поляризационным листом отражательного типа, расположенными в этом порядке со стороны пластины 30 рассеивателя (или задней стороны).

Как проиллюстрировано на фиг.3 и 4, лампа 17 с горячим катодом включает в себя стеклянную трубку 17a и электроды 17b. Стеклянная трубка 17a является полой стеклянной трубкой, имеющей трубчатую (или линейную) общую форму. Электроды 17b расположены на соответственных концах стеклянной трубки 17a. Ртуть и инертный газ герметизированы в пределах стеклянной трубки 17a. Люминесцентный материал нанесен на внутреннюю стенку стеклянной трубки 17a. Нить 17c накала и клеммы, присоединенные к соответственным концам нити 17c накала, предусмотрены на каждом конце стеклянной трубки 17a. Патроны 18 посажены на соответственные концы лампы 17 с горячим катодом. Клеммы присоединены к набору 26 инвертерных плат, установленных на наружной поверхности (или задней поверхности) нижней пластины 14a шасси 14, через патроны 18. Набор 26 инвертерных плат сконфигурирован для подачи мощности возбуждения на лампу 17 с горячим катодом и управления током лампы, то есть для управления яркостью (или светосилой). Средний участок лампы 17 с горячим катодом, который размещен в большей степени к центру лампы 17 с горячим катодом, чем нити 17c накала относительно ее осевого направления, является светящимся участком LP. Свет испускается из светящегося участка LP. Два концевых участка лампы 17 с горячим катодом, в которых предусмотрены нити 17c накала и электроды 17b, являются несветящимися участками NLP. Свет не испускается из несветящегося участка NLP. Лампа 17 с горячим катодом расположена между рассеивателем 30 и нижней пластиной 14a шасси 14 (или светоотражающим листом 23), ближе к нижней пластине 14a шасси 14, чем к рассеивателю 30. Лампа 17 с горячим катодом проходит вдоль поверхности пластины нижней пластины 14a рассеивателя 30 или шасси 14. Лампа 17 с горячим катодом удерживается, из условия чтобы расстояние от рассеивателя 30 или нижней пластины (или светоотражающего листа 23) было постоянным для ее полной длины. Наружный диаметр лампы 17 с горячим катодом имеет значение около 15,5 мм, которое больше, чем у лампы 17 с холодным катодом (например, 4 мм).

Лампа 17 с горячим катодом, имеющая вышеприведенную конфигурацию, расположена на шасси 14 с продольным направлением (осевым направлением), выровненным с направлением длинной стороны шасси 14. Более того, лампа 17 с горячим катодом расположена около центра шасси 14 относительно направления короткой стороны шасси 14. Нижняя пластина 14a шасси 14 (часть, противоположная оптическому элементу 15 и лампе 17 с горячим катодом) поделена на первую краевую зону 14A, вторую краевую зону 14B и среднюю зону 14C. Первая краевая зона 14A и вторая краевая зона 14B размещены близко к одному концу короткого размера нижней пластины 14a и другому концу, соответственно. Средняя зона 14C размещена между первой краевой зоной 14A и второй краевой зоной 14B. Средняя зона 14C является зоной LA с установленным источником света. Источники света не расположены в первой краевой зоне 14A и второй краевой зоне 14B. Первая краевая зона 14A и вторая краевая зона 14B, соответственно, являются зонами LN без установленного источника света. А именно, зона LA с установленным источником света, включающая в себя лампу 17 с горячим катодом, присутствует только в средней зоне 14C, которая размещена около центра короткого размера нижней пластины 14a шасси 14. Площадь (или размер Y) зоны LA с установленным источником света является меньшей, чем площадь (или размер Y) зоны LN без установленного источника света. Процентное отношение общей площади (или высоты (или короткого размера)) экрана по отношению к площади (или размеру Y) зоны LA с установленным источником света, имеет значение 4%. Площади зон LA без установленного источника света по существу одинаковы. Лампа 17 с горячим катодом имеет длину, по существу равную ширине (или длинному размеру) экрана.

Держатели 19, которые покрывают концы лампы 17 с горячим катодом, то есть несветящиеся участки NLP и патроны 18, изготовлены из белого синтетического полимера. Каждый из них имеет продолговатую коробчатую форму, которая проходит вдоль короткой стороны шасси 14, как проиллюстрировано на фиг.2. Как проиллюстрировано на фиг.4, каждый держатель 19 имеет ступеньки на передней стороне для удерживания набора 15 оптических элементов и жидкокристаллической панели 11 на разных уровнях. Часть держателя 19 помещена поверх части соответствующего наружного обода 21a короткой стороны шасси 14 и образует боковую стенку устройства 12 подсветки вместе с наружным ободом 21a. Вставочный штифт 24 выступает из поверхности держателя 19, который является обращенным к наружному ободу 21a шасси 14. Держатель 19 установлен на шасси 14 вставкой вставочного штифта 24 в отверстие 25 вставки, предусмотренное на верхней поверхности наружного обода 21a шасси 14.

Зажим 20 лампы (элемент удерживания источника света) изготовлен из синтетического полимера (например, поликарбоната), имеющего белую или бледно окрашенную поверхность, имеющую высокий коэффициент отражения света. Зажим 20 лампы удерживает (или поддерживает) средний участок, который является светящимся участком LP, лампы 17 с горячим катодом, имеющий длину, соответствующую длинному размеру шасси 14, с задней стороны. Поэтому, светящийся участок LP менее вероятно должен деформироваться или искривляться. При этой конфигурации, светящийся участок LP должен менее вероятно повреждаться. Более того, относительное положение светящегося участка LP по отношению к набору 15 оптических элементов (в особенности, рассеивателю 30), что касается направления оси Z (расстояния или зазора между ними) и относительное положение светящегося участка LP по отношению к нижней пластине 14a шасси могут сохраняться постоянными. Посредством сохранения относительного положения светящегося участка LP по отношению к набору 15 оптических элементов, набор 15 оптических элементов может стабильно выполнять свою предназначенную оптическую функцию. Посредством сохранения относительного положения светящегося участка LP по отношению к нижней пластине 14a шасси 14, может регулироваться ток утечки на шасси 14.

Как проиллюстрировано на фиг. со 2 по 4, зажим 20 лампы включает в себя основной корпус 20a, захват 20b лампы (захват источника света) и стопор 20c. Основной корпус 20a проходит вдоль нижней пластины 14a шасси 14. Захват 20b лампы выступает из основного корпуса 20a по направлению к передней стороне (стороне набора 15 оптических элементов). Стопор 20c выступает из основного корпуса 20a к задней стороне (по направлению к нижней пластине 14a шасси 14). Основной корпус 20a имеет пластинчатую форму, тянущуюся вдоль нижней пластины 14a шасси 14. Основной корпус 20 имеет прямоугольную форму вида сверху. Основной корпус 20a сформирован в пределах размера вида сверху, большего, чем у захвата 20b лампы, который будет пояснен позже. Стопор 20c имеет пару упругих удерживающих частей. Упругие удерживающие части пропускаются через монтажное отверстие 14d шасси 14 и упруго удерживаются за кромки монтажного отверстия 14d с задней стороны. Как результат, зажим 20 лампы устанавливается на шасси 14 и удерживается в таком состоянии.

Как проиллюстрировано на фиг.3, захват 20b лампы окружает (или покрывает) часть периферии светящегося участка лампы 17 с горячим катодом. Захват 20b лампы сформирован в форме разомкнутого кольца, имеющего проем сверху. Лампа 17 с горячим катодом может прикрепляться к или выниматься из зажима 20 лампы через проем. Более точно, захват 20b лампы включает в себя кронштейны 20b1 и удерживающие выступы 20b2. Каждый кронштейн 20b поднимается из основного корпуса 20a к передней стороне. Каждый удерживающий выступ 20b2 выступает внутрь из внутренней поверхности концевого участка соответствующего кронштейна 20b1. Еще один удерживающий выступ 20b2 предусмотрен на нижней внутренней поверхности захвата 20b лампы. Захват 20b лампы поддерживает лампу 17 с горячим катодом в трех точках удерживающими выступами 20b2. Зазоры для предоставления возможности выходить свету предусмотрены между наружной поверхностью лампы 17 с горячим катодом и внутренней поверхностью захвата 20b лампы. Более того, направляющая 20b3 для направления установки лампы 17 с горячим катодом предусмотрена на наружной поверхности концевого участка каждого кронштейна 20b1. Направляющая 20b3 выступает из наружной поверхности к передней стороне. Верхушка направляющей 20b3 размещена ближе к рассеивателю 30, чем к лампе 17 с горячим катодом. Захват 20b лампы симметричен вокруг оси Z.

Как проиллюстрировано на фиг.5, захват 20b лампы имеет прямоугольную общую форму вида сверху. Когда лампа 17 с горячим катодом удерживается захватом 20b лампы, удерживающие выступы 20b2 концевых участков кронштейнов 20b1 и направляющие 20b3 размещены в большей степени к передней стороне, чем к лампе 17 с горячим катодом. Удерживающие выступы 20b2 расположены на соответственных сторонах лампы 17 с горячим катодом, с тем чтобы быть разнесенными друг от друга, когда наблюдаются на виде сверху. Направляющие 20b3 также расположены на соответственных сторонах лампы 17 с горячим катодом, с тем чтобы быть разнесенными друг от друга, когда наблюдаются на виде сверху. Как проиллюстрировано на фиг.3, часть светящегося участка LP лампы 17 с горячим катодом, удерживаемая захватом 20b лампы (в дальнейшем, указываемая ссылкой, как удерживаемая часть HP), имеет открытую зону и покрытую зону. Открытая зона размещена между
