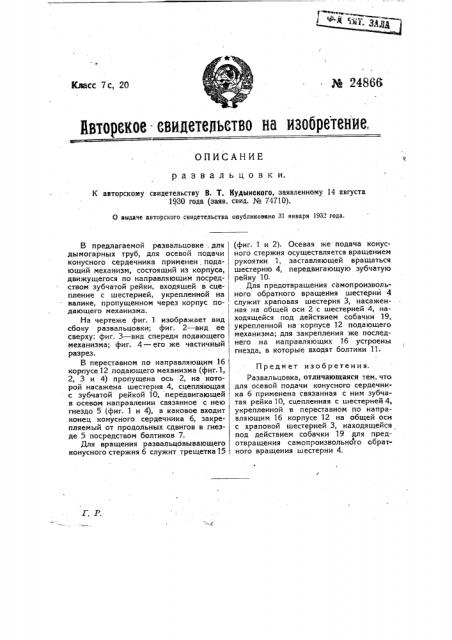

° ¹ 24866
Класс 7с, 20
Йвторекое - евидетельатво на изобретение, ОПИСАНИЕ развал ь цовк и.
К авторскому свидетельству В. T. Кудыиского, заявленному 14 августа
1930 года (заяв. свид. № 74710).
О выдаче авторского свидетельства опублнковано 31 января 1932 года.
В предлагаемой развальцовке . для ды мога рных труб, для осевой подачи конусного сердечника применен, подающий механизм, состоящий из корпуса, движущегося .по направляющим посредством зубчатой рейки, входящей в сцепление с шестерней, укрепленной на валике, пропущенном через корпус подающего механизма.
На чертеже фиг. 1 изображает вид сбоку развальцовки; фиг. 2 — вид ее сверху; фиг. 3 — вид спереди подающего механизма; фиг. 4 — его же частичный разрез.
В переставном по направляющим 16 корпусе12 подающего механизма (фиг.1, 2, 3 и 4) пропущена ось 2, на которой насажена шестерня 4, сцепляющая с зубчатой рейкой 10, передвигающей в осевом направлении связанное с нею гнездо 5 (фиг. 1 и 4), в каковое входит .конец конусного сердечника 6, закрепляемый от продольных сдвигов в гнезде 5 посредством болтиков 7.
Для вращения развальцбвывающего конусного стержня 6 служит трещетка 15 (фиг. 1 и 2). Осевая же подача конусного стержня осуществляется вращением рукоятки 1, заставляющей вращаться шестерню 4, передвигающую зубчатую рейку 10.
Для предотвращения самопроизвольного обратного вращения шестернй 4 служит храповая шестерня 3, насажен ная на общей оси 2 с шестерней 4, находящейся под действием собачки 19, укрепленной на корпусе 12 подающего механизма; для закрепления же последнего на направляющих 16 устроены гнезда, в которые входят болтики 11.
Предмет изобретения.
Развальцовка, отличающаяся тем, что для осевой подачи конусного сердечника 6 применена связанная с ним зубчатая рейка 10, сцепленная с шестерней 4, укрепленной в переставном по направляющим 16 корпусе 12 на общей оси с храповой шестерней 3, находящейся под действием собачки 19 для пред4 отвращения самопроизвольного обратного вращения шестерни 4.
