2487015 - Полиэтиленовые композиции, способ их получения, изготовленные из них изделия и способ изготовления указанных изделий

Полиэтиленовые композиции, способ их получения, изготовленные из них изделия и способ изготовления указанных изделий

Иллюстрации

Показать все

В группе изобретений раскрыта полиэтиленовая композиция, способ ее получения, изготовленные из нее изделия и способ изготовления указанных изделий. Полиэтиленовая композиция включает (1) меньше или равно 100% масс. блоков, полученных из этилена; и (2) меньше чем 15% масс. блоков, полученных из одного или нескольких α-олефиновых сомономеров. Полиэтиленовая композиция имеет плотность в диапазоне от 0,907 до 0,975 г/см³, молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 3,62, индекс расплава (I₂) в диапазоне от 2 до 1000 г/10 минут, молекулярно-массовое распределение (M_z/M_w) в диапазоне меньше чем 2,5 и винильную ненасыщенность меньше чем 0,06 винилов на одну тысячу атомов углерода, присутствующих в скелете указанной композиции. Способ получения полиэтиленовой композиции включает следующие стадии: (1) (со)полимеризация этилена и, по меньшей мере, одного или нескольких α-олефиновых сомономеров в присутствии металлоценового катализатора на основе гафния посредством процесса газофазной (со)полимеризации в реакторе в одну стадию; и (2) при этом получают полиэтиленовую композицию, где полиэтиленовая композиция имеет заданные величины параметров в соответствии с изобретением: плотность, молекулярно-массовое распределение (M_w/M_n), индекс расплава (I₂) и винильную ненасыщенность. Полученные литьем под давлением изделия содержат полиэтиленовую композицию, которая включает (1) меньше или равно 100% масс. блоков, полученных из этилена; и (2) меньше чем 15% масс. блоков, полученных из одного или нескольких α-олефиновых сомономеров. При этом полиэтиленовая композиция имеет параметры: плотность, молекулярно-массовое распределение (M_w/M_n), индекс расплава (I₂), молекулярно-массовое распределение (M_z/M_w) и винильную ненасыщенность в соответствии с вышеуказанными ее параметрами. Способ изготовления полученного литьем под давлением изделия включает следующие стадии: (а) выбор полиэтиленовой композиции, которая содержит (1) меньше или равно 100% масс, блоков, полученных из этилена; и (2) меньше чем 15% масс. блоков, полученных из одного или нескольких α-олефиновых сомономеров; (b) литье под давлением указанной полиэтиленовой композиции; и (с) при этом изготавливают указанное полученное литьем под давлением изделие. 5 н. и 17 з.п. ф-лы, 7 табл., 10 ил.

Реферат

Перекрестная ссылка на родственные заявки

Настоящая заявка является безусловной заявкой, в которой заявлен приоритет предварительной заявки на патент США No. 61/024237, поданной 29 января 2008, под названием “ПОЛИЭТИЛЕНОВЫЕ КОМПОЗИЦИИ, СПОСОБ ИХ ПОЛУЧЕНИЯ, ИЗГОТОВЛЕННЫЕ ИЗ НИХ ИЗДЕЛИЯ И СПОСОБ ИЗГОТОВЛЕНИЯ УКАЗАННЫХ ИЗДЕЛИЙ”, содержание которой включено в настоящее описание посредством ссылки, как если бы она была полностью воспроизведена в настоящей заявке.

Область техники, к которой относится изобретение

Настоящее изобретение относится к полиэтиленовым композициям, способу их получения, изготовленным из них изделиям и способу изготовления указанных изделий.

Уровень техники

Известно применение полиэтиленовых композиций, таких как линейные полиэтилены низкой плотности и/или полиэтилены высокой плотности, для изготовления изделий методом литья под давлением. Для получения указанных полиэтиленовых композиций может использоваться любой обычный способ полимеризации, такой как газофазный процесс, процесс в суспензии, процесс в растворе или процесс при высоком давлении.

В общем случае в процессе литья под давлением полиэтиленовую композицию подают в экструдер из бункерного загрузочного устройства. Экструдер перемещает, нагревает, расплавляет и спрессовывает полиэтиленовую композицию, формируя поток расплава. Поток расплава под действием давления выдавливают из экструдера через насадку в относительно холодную пресс-форму, которая остается закрытой, при этом пресс-форма заполняется под давлением. Расплав охлаждается и затвердевает до тех пор, пока полностью не загустеет. Затем пресс-форму открывают и извлекают формованное изделие, например стандартную транспортную емкость, поддон для тарелок, имеющий горловину контейнер, крышку для бутылки.

Для получения подобных полиэтиленовых композиций, которые пригодны для применения в процессах литья под давлением, использовали различные способы полимеризации, включающие различные каталитические системы. Тем не менее, имеющиеся полиэтиленовые композиции не могут обеспечить баланс плотности и жесткости, который требуется для использования в процессах литья под давлением, например, при изготовлении тонкостенных изделий, обладающих лучшими свойствами при низких температурах.

Несмотря на усилия, направленные на разработку полиэтиленовых композиций, пригодных для литья под давлением, сохраняется потребность в полиэтиленовых композициях, которые имеют узкое молекулярно-массовое распределение, узкое распределение состава и улучшенную ударопрочность при низкой и комнатной температуре, сохраняя при этом жесткость и технологичность. Кроме того, необходим способ получения указанных полиэтиленовых композиций, которые имеют узкое молекулярно-массовое распределение, узкое распределение состава и улучшенную ударопрочность при низкой и комнатной температуре, сохраняя при этом жесткость и технологичность.

Сущность изобретения

Объектом настоящего изобретение является полиэтиленовая композиция, способ ее получения, изготовленные из нее изделия и способ изготовления указанных изделий. Полиэтиленовая композиция по настоящему изобретению включает (1) меньше или равно 100% масс. блоков, полученных из этилена; и (2) меньше чем 15% масс. блоков, полученных из одного или нескольких α-олефиновых сомономеров. Полиэтиленовая композиция по настоящему изобретению имеет плотность в диапазоне от 0,907 до 0,975 г/см³, молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 3,62, индекс расплава (I₂) в диапазоне от 2 до 1000 г/10 минут, молекулярно-массовое распределение (M_z/M_w) в диапазоне меньше чем 2,5 и винильную ненасыщенность меньше чем 0,06 винилов на одну тысячу атомов углерода, присутствующих в скелете указанной композиции. Способ получения полиэтиленовой композиции по настоящему изобретению включает следующие стадии: (1) (со)полимеризация этилена и необязательно одного или нескольких α-олефиновых сомономеров в присутствии металлоценового катализатора на основе гафния посредством процесса газофазной (со)полимеризации в реакторе в одну стадию; и (2) при этом получают полиэтиленовую композицию по настоящему изобретению, где полиэтиленовая композиция имеет плотность в диапазоне от 0,907 до 0,975 г/см³, молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 3,62, индекс расплава (I₂) в диапазоне от 2 до 1000 г/10 минут, молекулярно-массовое распределение (M_z/M_w) в диапазоне меньше чем 2,5 и винильную ненасыщенность меньше чем 0,06 винилов на одну тысячу атомов углерода, присутствующих в скелете указанной композиции. Полученные литьем под давлением изделия по настоящему изобретению содержат полиэтиленовую композицию, которая включает (1) меньше или равно 100% масс. блоков, полученных из этилена; и (2) меньше чем 15% масс. блоков, полученных из одного или нескольких α-олефиновых сомономеров; при этом полиэтиленовая композиция имеет плотность в диапазоне от 0,907 до 0,975 г/см³, молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 3,62, индекс расплава (I₂) в диапазоне от 2 до 1000 г/10 минут, молекулярно-массовое распределение (M_z/M_w) в диапазоне меньше чем 2,5 и винильную ненасыщенность меньше чем 0,06 винилов на одну тысячу атомов углерода, присутствующих в скелете указанной композиции. Способ изготовления полученного литьем под давлением изделия по настоящему изобретению включает следующие стадии: (a) выбор полиэтиленовой композиции, которая содержит (1) меньше или равно 100% масс. блоков, полученных из этилена; и (2) меньше чем 15% масс. блоков, полученных из одного или нескольких α-олефиновых сомономеров; где полиэтиленовая композиция имеет плотность в диапазоне от 0,907 до 0,975 г/см³, молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 3,62, индекс расплава (I₂) в диапазоне от 2 до 1000 г/10 минут, молекулярно-массовое распределение (M_z/M_w) в диапазоне меньше чем 2,5 и винильную ненасыщенность меньше чем 0,06 винилов на одну тысячу атомов углерода, присутствующих в скелете указанной композиции; (b) литье под давлением указанной полиэтиленовой композиции; и (c) при этом изготавливают указанное полученное литьем под давлением изделие.

В одном из вариантов осуществления настоящего изобретения предлагается полиэтиленовая композиция, которая включает (1) меньше или равно 100% масс. блоков, полученных из этилена; и (2) меньше чем 15% масс. блоков, полученных из одного или нескольких α-олефиновых сомономеров, при этом полиэтиленовая композиция имеет плотность в диапазоне от 0,907 до 0,975 г/см³, молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 3,62, индекс расплава (I₂) в диапазоне от 2 до 1000 г/10 минут, молекулярно-массовое распределение (M_z/M_w) в диапазоне меньше чем 2,5 и винильную ненасыщенность меньше чем 0,06 винилов на одну тысячу атомов углерода, присутствующих в скелете указанной композиции.

В альтернативном варианте осуществления настоящего изобретения предлагается также полиэтиленовая композиция, которая включает продукт реакции (со)полимеризации этилена и необязательно одного или нескольких α-олефиновых сомономеров в присутствии металлоценового катализатора на основе гафния посредством процесса газофазной (со)полимеризации в реакторе в одну стадию; при этом полиэтиленовая композиция имеет плотность в диапазоне от 0,907 до 0,975 г/см³, молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 3,62, индекс расплава (I₂) в диапазоне от 2 до 1000 г/10 минут, молекулярно-массовое распределение (M_z/M_w) в диапазоне меньше чем 2,5 и винильную ненасыщенность меньше чем 0,06 винилов на одну тысячу атомов углерода, присутствующих в скелете указанной композиции.

В другом альтернативном варианте осуществления настоящего изобретения предлагается способ получения полиэтиленовой композиции, который включает следующие стадии: (1) (со)полимеризация этилена и необязательно одного или нескольких α-олефиновых сомономеров в присутствии металлоценового катализатора на основе гафния посредством процесса газофазной (со)полимеризации в реакторе в одну стадию; и (2) при этом получают полиэтиленовую композицию по настоящему изобретению, где полиэтиленовая композиция по настоящему изобретению имеет плотность в диапазоне от 0,907 до 0,975 г/см³, молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 3,62, индекс расплава (I₂) в диапазоне от 2 до 1000 г/10 минут, молекулярно-массовое распределение (M_z/M_w) в диапазоне меньше чем 2,5 и винильную ненасыщенность меньше чем 0,06 винилов на одну тысячу атомов углерода, присутствующих в скелете указанной композиции.

В другом альтернативном варианте осуществления настоящего изобретения предлагается полученное литьем под давлением изделие по настоящему изобретению, содержащее полиэтиленовую композицию, которая включает (1) меньше или равно 100% масс. блоков, полученных из этилена; и (2) меньше чем 15% масс. блоков, полученных из одного или нескольких α-олефиновых сомономеров; при этом указанная полиэтиленовая композиция имеет плотность в диапазоне от 0,907 до 0,975 г/см³, молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 3,62, индекс расплава (I₂) в диапазоне от 2 до 1000 г/10 минут, молекулярно-массовое распределение (M_z/M_w) в диапазоне меньше чем 2,5 и винильную ненасыщенность меньше чем 0,06 винилов на одну тысячу атомов углерода, присутствующих в скелете указанной композиции.

В другом альтернативном варианте осуществления настоящего изобретения предлагается способ изготовления полученного литьем под давлением изделия по настоящему изобретению, который включает следующие стадии: (a) выбор полиэтиленовой композиции, которая включает (1) меньше или равно 100% масс. блоков, полученных из этилена; и (2) меньше чем 15% масс. блоков, полученных из одного или нескольких α-олефиновых сомономеров; при этом полиэтиленовая композиция имеет плотность в диапазоне от 0,907 до 0,975 г/см³, молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 3,62, индекс расплава (I₂) в диапазоне от 2 до 1000 г/10 минут, молекулярно-массовое распределение (M_z/M_w) в диапазоне меньше чем 2,5 и винильную ненасыщенность меньше чем 0,06 винилов на одну тысячу атомов углерода, присутствующих в скелете указанной композиции; (b) литье под давлением указанной полиэтиленовой композиции; и (c) при этом изготавливают указанное полученное литьем под давлением изделие.

В другом альтернативном варианте осуществления настоящего изобретения предлагается полиэтиленовая композиция, способ ее получения, изготовленные из нее изделия и способ изготовления подобных изделий, в соответствии с любым из предыдущих вариантов осуществления настоящего изобретения, за исключением того, что полиэтиленовая композиция имеет ширину распределения короткоцепных ветвлений (SCBDB), выраженную в °С, которая составляет меньше или равно [0,025(I₂)+4,08], где I₂ обозначает индекс расплава, выраженный в г/10 мин, и где композиция имеет плотность в диапазоне от больше или равно 0,930 г/см³ до меньше чем 0,940 г/см³.

В другом альтернативном варианте осуществления настоящего изобретения предлагается полиэтиленовая композиция, способ ее получения, изготовленные из нее изделия и способ изготовления подобных изделий, в соответствии с любым из предыдущих вариантов осуществления настоящего изобретения, за исключением того, что полиэтиленовая композиция имеет ширину распределения короткоцепных ветвлений (SCBDB), выраженную в °С, которая составляет меньше или равно [0,0312(I₂)+2,87], где I₂ обозначает индекс расплава, выраженный в г/10 мин, и где полиэтиленовая композиция имеет плотность в диапазоне больше или равно 0,940 г/см³.

В другом альтернативном варианте осуществления настоящего изобретения предлагается полиэтиленовая композиция, способ ее получения, изготовленные из нее изделия и способ изготовления подобных изделий, в соответствии с любым из предыдущих вариантов осуществления настоящего изобретения, за исключением того, что полиэтиленовая композиция имеет величину ударного растяжения, выраженную в фут-фунт/дюйм², которая составляет больше или равно [(-6,53·10^-5)(x⁴)]+[(1,3·10^-2)(x³)]-[(9,68·10^-1)(x²)]+ [(3,22·10)(x)]-[(3,69·10²)], где x обозначает сдвиговую вязкость композиции, выраженную в паскаль-секундах (Па·с) при скорости сдвига 3000 с^-1, которую измеряют при температуре 190°С, где сдвиговая вязкость, равная в диапазоне от 25 до 55 Па·с при скорости сдвига 3000 с^-1, измерена при температуре 190°С и где модуль композиции равен в диапазоне от 75000 до 115000 фунт/дюйм².

В другом альтернативном варианте осуществления настоящего изобретения предлагается полиэтиленовая композиция, способ ее получения, изготовленные из нее изделия и способ изготовления подобных изделий, в соответствии с любым из предыдущих вариантов осуществления настоящего изобретения, за исключением того, что полиэтиленовая композиция имеет меньше чем 2 пика на кривой температура элюирования - элюированное количество, которую определяют фракционированием методом элюирования с непрерывным повышением температуры, равной или превышающей 30°С, где исключен пик продувки колонки, расположенный ниже температуры 30°С.

В другом альтернативном варианте осуществления настоящего изобретения предлагается полиэтиленовая композиция, способ ее получения, изготовленные из нее изделия и способ изготовления подобных изделий, в соответствии с любым из предыдущих вариантов осуществления настоящего изобретения, за исключением того, что полиэтиленовая композиция имеет только 1 пик на кривой температура элюирования - элюированное количество, которую определяют фракционированием методом элюирования с непрерывным повышением температуры, равной или превышающей 30°С, где исключен пик продувки колонки, расположенный ниже температуры 30°С.

Краткое описание чертежей

С целью иллюстрации настоящего изобретения, на чертежах приведены примерные образцы; тем не менее, следует понимать, что настоящее изобретение не ограничивается приведенными конкретными устройствами и техническими средствами.

Фиг.1 иллюстрирует взаимосвязь между шириной распределения короткоцепных ветвлений, выраженной в °С, и индексом расплава (I₂), выраженным в г/10 минут, для образцов по настоящему изобретению относительно образцов сравнения, при этом образцы по настоящему изобретению имеют плотность в диапазоне равно или больше чем 0,940 г/см³;

Фиг.2 иллюстрирует взаимосвязь между шириной распределения короткоцепных ветвлений, выраженной в °С, и индексом расплава (I₂), выраженным в г/10 минут, для образцов по настоящему изобретению относительно образцов сравнения, при этом образцы по настоящему изобретению имеют плотность в диапазоне от 0,930 до меньше чем 0,940 г/см³;

Фиг.3 иллюстрирует взаимосвязь между молекулярно-массовым распределением, выраженным в г/см3, для образцов по настоящему изобретению относительно образцов сравнения;

Фиг.4 иллюстрирует взаимосвязь между ударным растяжением, выраженным в фут-фунт/дюйм², и сдвиговой вязкостью при 3000 с^-1 при 190°С, выраженной в Па·с 190°С, для образцов по настоящему изобретению относительно образцов сравнения;

Фиг.5 иллюстрирует взаимосвязь между винильными ненасыщенностями на 1000 атомов углерода и плотностью, выраженной в г/см³, для образцов по настоящему изобретению относительно образцов сравнения;

на Фиг.6 приведена кривая температура элюирования - элюированное количество для первой полиэтиленовой композиции по настоящему изобретению, имеющей индекс расплава (I₂), приблизительно равный 40 г/10 минут, которую определяют фракционированием методом элюирования с непрерывным повышением температуры, равной или превышающей 30°С, где исключен пик продувки колонки, расположенный ниже температуры 30°С;

на Фиг.7 приведена кривая температура элюирования - элюированное количество для второй полиэтиленовой композиции по настоящему изобретению, имеющей индекс расплава (I₂), приблизительно равный 80 г/10 минут, которую определяют фракционированием методом элюирования с непрерывным повышением температуры, равной или превышающей 30°С, где исключен пик продувки колонки, расположенный ниже температуры 30°С;

на Фиг.8 приведена кривая температура элюирования - элюированное количество для третьей полиэтиленовой композиции по настоящему изобретению, имеющей индекс расплава (I₂), приблизительно равный 85 г/10 минут, которую определяют фракционированием методом элюирования с непрерывным повышением температуры, равной или превышающей 30°С, где исключен пик продувки колонки, расположенный ниже температуры 30°С и где единственный пик включает также артефакты, возникшие вследствие шумов измерительных приборов на низкотемпературной стороне пика;

на Фиг.9 приведена кривая температура элюирования - элюированное количество для четвертой полиэтиленовой композиции по настоящему изобретению, имеющей индекс расплава (I₂), приблизительно равный 150 г/10 минут, которую определяют фракционированием методом элюирования с непрерывным повышением температуры, равной или превышающей 30°С, где исключен пик продувки колонки, расположенный ниже температуры 30°С; и

на Фиг.10 приведена кривая температура элюирования - элюированное количество для пятой полиэтиленовой композиции по настоящему изобретению, имеющей индекс расплава (I₂), приблизительно равный 200 г/10 минут, которую определяют фракционированием методом элюирования с непрерывным повышением температуры, равной или превышающей 30°С, где исключен пик продувки колонки, расположенный ниже температуры 30°С.

Подробное описание изобретения

Объектом настоящего изобретение является полиэтиленовая композиция, способ ее получения, изготовленные из нее изделия и способ изготовления указанных изделий.

Полиэтиленовая композиция по настоящему изобретению обладает уникальными свойствами и различными рабочими характеристиками для различных применений, как более подробно описывается ниже.

Термин (со)полимеризация в настоящем описании относится к полимеризации этилена и необязательно одного или нескольких сомономеров, в частности одного или нескольких α-олефиновых сомономеров. Таким образом, термин (со)полимеризация относится как к полимеризации этилена, так и к сополимеризации этилена с одним или несколькими сомономерами, в частности с одним или несколькими α-олефиновыми сомономерами.

Полиэтиленовая композиция по настоящему изобретению имеет плотность в диапазоне от 0,907 до 0,975 г/см³. Настоящее изобретение включает и в данном описании раскрываются все индивидуальные значения и поддиапазоны от 0,907 до 0,975 г/см³; например, плотность может составлять от нижней границы 0,907; 0,911; 0,919; 0,923; 0,928 или 0,936 г/см³ до верхней границы 0,941; 0,947; 0,954; 0,959; 0,965; 0,972 или 0,975 г/см³. Например, полиэтиленовая композиция может иметь плотность в диапазоне от 0,907 до 0,975 г/см³; или же, в качестве альтернативы, полиэтиленовая композиция может иметь плотность в диапазоне от 0,907 до 0,972 г/см³; или же, в качестве альтернативы, полиэтиленовая композиция может иметь плотность в диапазоне от 0,907 до 0,965 г/см³; или же, в качестве альтернативы, полиэтиленовая композиция может иметь плотность в диапазоне от 0,907 до 0,959 г/см³; или же, в качестве альтернативы, полиэтиленовая композиция может иметь плотность в диапазоне от 0,907 до 0,954 г/см³; или же, в качестве альтернативы, полиэтиленовая композиция может иметь плотность в диапазоне от 0,907 до 0,947 г/см³; или же, в качестве альтернативы, полиэтиленовая композиция может иметь плотность в диапазоне от 0,907 до 0,941 г/см³; или же, в качестве альтернативы, полиэтиленовая композиция может иметь плотность в диапазоне от 0,911 до 0,972 г/см³; или же, в качестве альтернативы, полиэтиленовая композиция может иметь плотность в диапазоне от 0,940 до 0,975 г/см³; или же, в качестве альтернативы, полиэтиленовая композиция может иметь плотность в диапазоне от 0,924 до 0,930 г/см³; или же, в качестве альтернативы, полиэтиленовая композиция может иметь плотность в диапазоне от 0,926 до 0,936 г/см³; или же, в качестве альтернативы, полиэтиленовая композиция может иметь плотность в диапазоне от 0,940 до 0,946 г/см³; или же, в качестве альтернативы, полиэтиленовая композиция может иметь плотность в диапазоне от 0,946 до 0,953 г/см³; или же, в качестве альтернативы, полиэтиленовая композиция может иметь плотность в диапазоне от 0,946 до 0,956 г/см³; или же, в качестве альтернативы, полиэтиленовая композиция может иметь плотность в диапазоне от 0,948 до 0,956 г/см³; или же, в качестве альтернативы, полиэтиленовая композиция может иметь плотность в диапазоне от 0,930 до 0,940 г/см³.

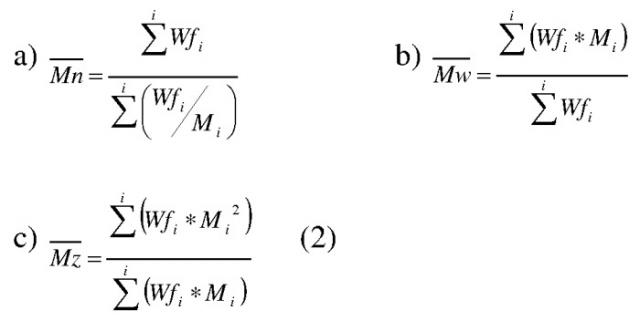

Полиэтиленовая композиция по настоящему изобретению имеет молекулярно-массовое распределение (Mw/Mn) (измеренное в соответствии со стандартным методом гель-проникающей хроматографии) в диапазоне от 1,70 до 3,62. Настоящее изобретение включает и в данном описании раскрываются все индивидуальные значения и поддиапазоны от 1,70 до 3,62; например, молекулярно-массовое распределение (M_w/M_n) может быть от нижней границы 1,70; 1,80; 1,90; 2,10; 2,30; 2,50; 2,70; 2,90; 3,10; 3,30 или 3,50 до верхней границы 1,85; 1,95; 2,15; 2,35; 2,55; 2,75; 2,95; 3,15; 3,35; 3,55; 3,60 или 3,62. Например, полиэтиленовая композиция может иметь молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 3,60; или же, в качестве альтернативы, полиэтиленовая композиция может иметь молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 3,55; или же, в качестве альтернативы, полиэтиленовая композиция может иметь молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 3,35; или же, в качестве альтернативы, полиэтиленовая композиция может иметь молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 3,15; или же, в качестве альтернативы, полиэтиленовая композиция может иметь молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 2,95; или же, в качестве альтернативы, полиэтиленовая композиция может иметь молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 2,75; или же, в качестве альтернативы, полиэтиленовая композиция может иметь молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 2,55; или же, в качестве альтернативы, полиэтиленовая композиция может иметь молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 2,35; или же, в качестве альтернативы, полиэтиленовая композиция может иметь молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 2,15; или же, в качестве альтернативы, полиэтиленовая композиция может иметь молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 1,95; или же, в качестве альтернативы, полиэтиленовая композиция может иметь молекулярно-массовое распределение (M_w/M_n) в диапазоне от 1,70 до 1,85.

Полиэтиленовая композиция по настоящему изобретению имеет индекс расплава (I₂) в диапазоне от 2 до 1000 г/10 минут. Настоящее изобретение включает и в данном описании раскрываются все индивидуальные значения и поддиапазоны от 2 до 1000 г/10 минут; например, индекс расплава (I₂) может быть от нижней границы 2, 3, 5, 10, 20, 30, 40, 60, 80 или 100 г/10 минут до верхней границы 10, 30, 50, 80, 90, 110, 200, 220, 250, 300, 500, 800 или 1000 г/10 минут. Например, полиэтиленовая композиция может иметь индекс расплава (I₂) в диапазоне от 40 до 80 г/10 минут; или же, в качестве альтернативы, полиэтиленовая композиция может иметь индекс расплава (I₂) в диапазоне от 80 до 250 г/10 минут; или же, в качестве альтернативы, полиэтиленовая композиция может иметь индекс расплава (I₂) в диапазоне от 100 до 300 г/10 минут; или же, в качестве альтернативы, полиэтиленовая композиция может иметь индекс расплава (I₂) в диапазоне от 60 до 110 г/10 минут; или же, в качестве альтернативы, полиэтиленовая композиция может иметь индекс расплава (I₂) в диапазоне от 30 до 90 г/10 минут; или же, в качестве альтернативы, полиэтиленовая композиция может иметь индекс расплава (I₂) в диапазоне от 3 до 30 г/10 минут.

Полиэтиленовая композиция по настоящему изобретению имеет индекс расплава (I₂₁) в диапазоне от 34 до 24000 г/10 минут. Настоящее изобретение включает и в данном описании раскрываются все индивидуальные значения и поддиапазоны от 34 до 24000 г/10 минут; например, индекс расплава (I₂₁) может быть от нижней границы 34, 43, 60, 500, 800, 1000, 1200, 1500, 1800 или 2000 г/10 минут до верхней границы 24000, 23500, 20000, 15000, 10000, 9000, 8000, 7000, 6000, 5000, 4000, 3000, 2500, 2000, 1800, 1000, 800, 700 или 500 г/10 минут. Например, полиэтиленовая композиция может иметь индекс расплава (I₂₁) в диапазоне от 860 до 1880 г/10 минут; или же, в качестве альтернативы, полиэтиленовая композиция может иметь индекс расплава (I₂₁) в диапазоне от 1880 до 5875 г/10 минут; или же, в качестве альтернативы, полиэтиленовая композиция может иметь индекс расплава (I₂₁) в диапазоне от 2150 до 7050 г/10 минут; или же, в качестве альтернативы, полиэтиленовая композиция может иметь индекс расплава (I₂₁) в диапазоне от 1290 до 2585 г/10 минут; или же, в качестве альтернативы, полиэтиленовая композиция может иметь индекс расплава (I₂₁) в диапазоне от 645 до 2115 г/10 минут; или же, в качестве альтернативы, полиэтиленовая композиция может иметь индекс расплава (I₂₁) в диапазоне от 64,5 до 705 г/10 минут.

Полиэтиленовая композиция по настоящему изобретению имеет отношение вязкостей расплава (I₂₁/I₂) в диапазоне от 17 до 24. Настоящее изобретение включает и в данном описании раскрываются все индивидуальные значения и поддиапазоны от 17 до 24 мин; например, отношение вязкостей расплава (I₂₁/I

Полиэтиленовые композиции, способ их получения, изготовленные из них изделия и способ изготовления указанных изделий

Патент 2487015
