Реферат

Область техники

[0001] Настоящее изобретение относится к плоским источникам света, используемым в качестве подсветки жидкокристаллических дисплеев или подобных устройств, а также к жидкокристаллическому дисплею, имеющему такой плоский источник света.

Уровень техники

[0002] Жидкокристаллические дисплеи все в большей степени заменяют дисплеи с электронно-лучевой трубкой (ЭЛТ). Жидкокристаллические дисплеи имеют преимущества в энергопотреблении, уменьшенной толщине, легком весе и т.п., благодаря чему они широко используются в жидкокристаллических телевизорах, мониторах, мобильных телефонах и подобных устройствах. Одним из путей дальнейшего использования этих преимуществ жидкокристаллических дисплеев является усовершенствование осветительного устройства (так называемой подсветки), устанавливаемого позади жидкокристаллического дисплея.

[0003] Осветительные устройства могу быть разделены на устройства бокового освещения (также известные как устройства с засветкой по краям) и устройства прямого освещения. В случае устройств бокового освещения позади жидкокристаллической панели размещают светопроводящие пластинки, и на боковых краях соответствующих светопроводящих пластинок устанавливают источники света. Источники света излучают свет, который далее отражается в светопроводящей пластинке таким образом, что жидкокристаллическая панель освещается светом непрямым образом и равномерно. Такая конфигурация позволяет реализовать осветительное устройство с уменьшенной толщиной и хорошей однородностью яркости, но имеющей малую яркость. Вследствие этого осветительные устройства в виде устройств бокового освещения главным образом используются в жидкокристаллических дисплеях с малыми и средними размерами, применяющихся в мобильных телефонах, портативных компьютерах и т.п.

[0004] В свою очередь, в случае устройств прямого освещения позади жидкокристаллической панели размещают таким образом, чтобы напрямую освещать жидкокристаллическую панель. Это позволяет обеспечить большую яркость даже для большого экрана. Поэтому осветительные устройства в виде устройств прямого освещения главным образом используются в жидкокристаллических дисплеях большого размера, 20 дюймов и более. Однако имеющиеся в настоящее время осветительные устройства этого типа имеют толщину в диапазоне от 20 мм до 40 мм, что не позволяет более уменьшать толщину дисплеев.

[0005] Дальнейшее уменьшение толщины жидкокристаллических дисплеев больших размеров может быть достигнуто посредством обеспечения более близкого положения источников света и жидкокристаллической панели. Однако в этом случае осветительное устройство не может иметь однородность яркости без большего количества источников света, а такое увеличение количества источников света приведет к большей стоимости. Вследствие указанных причин имеется необходимость в усовершенствовании тонких осветительных устройств, в которых может быть достигнута хорошая однородность яркости без увеличения количества источников света.

[0006] Для решения указанной проблемы была произведена попытка (i) уменьшить толщину жидкокристаллического дисплея больших размеров посредством использования осветительного устройства со световодными элементами и (ii) однородность яркости осветительного устройства посредством обеспечения разделителя для сохранения расстояния между оптическим элементом и светоизлучающей поверхностью осветительного устройства.

[0007] В Патентном документе 1 раскрыта конфигурация, согласно которой на светоизлучающей поверхности 118а световодной пластинки 118, над границей между соответствующими двумя пластинками из световодных пластинок 118А, 118В и 118С, имеется выступающая часть 118р, которая проходит в направлении, параллельном направлению, в котором проходит параллельная канавка 118f (см. фиг.10(а)). Выступающая часть 118р имеет форму, подобную рассеченному пополам эллипсу. Таким образом, верхний участок выступающей части 118р закруглен. Выступающая часть 118р имеет заданные высоту и толщину в направлении, параллельном направлению, в котором проходит параллельная канавка 118f. Заданная высота выступающей части 118р не ограничена какой-то одной величиной при условии, что неравномерность яркости светоизлучающей поверхности 118а световодной пластинки 118 может быть полностью минимизирована с помощью пленочного элемента, размещенного над световодной пластинкой 118. Расположение и количество выступающих частей 118р не ограничено случаем, показанным на фиг.10(а). Напротив, как описано в Патентном документе 1, выступающие части 118р в любом количество могут быть расположены в любых положениях. Кроме того, над параллельной канавкой 118f, в которой имеется источник 112 света, на светоизлучающей поверхности 118а размещены ступенчатые линзы. Также имеется отражающий слой 122, покрывающий наклонную поверхность (заднюю поверхность на фиг.10(а)) световодной пластинки 118.

[0008] В Патентном документе указано, что выступающая часть 118р, расположенная на светоизлучающей поверхности 118а, используется в качестве разделителя, посредством которого оптический элемент (призматический слой или рассеивающий слой) отстоит на некотором расстоянии от плоской части светоизлучающей поверхности 118а. Согласно такой конфигурации, испускаемый поверхностью 118а свет распространяется в сторону оптического элемента, испытывая суперпозицию в многочисленных направлениях. Таким образом, свет, предназначенный для освещения оптического элемента, является однородным, что позволяет обеспечить эффективный плоский источник света, учитывая однородность яркости.

[0009] Патентный документ 2 описывает плоский источник 285 света, выполненный как показано на фиг.10(b), в котором независимо друг от друга имеются световодные пластинки 213а, 213b и 213с, каждая из которых обеспечивает поверхностное излучение света, излученного соответствующим источником света из числа источников 211а, 211b и 211с. Отражающие слои 214а, 214b и 214с расположены так, чтобы покрывать наклонные поверхности (задние поверхности на фиг.10(b)) световодных пластинок 213а, 213b и 213с, соответственно. На самых тонких участках задних частей каждой из световодных пластинок 213а и 213b имеется светоэкранирующий слой 241. Кроме того, на верхних поверхностях световодных пластинок 213а, 213b и 213с с помощью связующего слоя 272а размещена пластинка 278. На прозрачной пластине 278 с помощью связующего слоя 272b размещена рассеивающая пластинка 276. Согласно указанной конфигурации, прозрачная пластина 278, обладающая относительно большой толщиной, расположена между (i) световодными пластинками 213а, 213b и 213с и (ii) рассеивающей пластинкой 276 таким образом, что пластинки 213а, 213b и 213с и пластинка 276 расположены по существу на расстоянии друг от друга. Это позволяет сделать однородными неравномерности количества света, такие как яркие линии или темные пятна.

[0010] Патентные документы

Патентный документ 1

Опубликованная патентная заявка Японии №2006-302687 А (дата публикации 2 ноября 2006 г.)

Патентный документ 2

Опубликованная патентная заявка Японии №2001-312916 А (дата публикации 9 ноября 2001 г.)

Патентный документ 3

Опубликованная патентная заявка Японии №2006-134748 А (дата публикации 25 мая 2006 г.).

Патентный документ 4

Опубликованная патентная заявка Японии №2006-100225 А (дата публикации 13 апреля 2006 г.).

Патентный документ 5

Опубликованная патентная заявка Японии №2001-75096 А (дата публикации 23 марта 2001 г.).

Сущность изобретения

Техническая задача

[0011] Выступающая часть 118р, описанная в Патентном документе 1, расположена на светоизлучающей поверхности 118а световодной пластинки 118 и имеется с той единственной целью, чтобы отделить на заданное расстояние оптический элемент (призматический слой или рассеивающий слой) от плоской части светоизлучающей поверхности 118а. Однако не обращалось никакого внимания на место размещения выступающей части 118р, в связи с чем возникает следующая проблема: свет, излучаемый поверхностью 118а световодной пластинки 118, отражается от выступающей части 118р, так что появляется неоднородность яркости, что приводит к неравномерным параметрам излучения. Таким образом, использование такого плоского источника света в качестве подсветки приводит к ухудшению качества дисплея.

[0012] Согласно конфигурации, описанной в Патентном документе 1, выступающая часть 118р расположена на светоизлучающей поверхности 118а световодной пластинки 118. Как правило, поверхность световода обработана так, чтобы иметь тонкую структуру, такую как призма, линза и т.п. В этом случае свет излучается световодной пластинкой и рассеивается тонкой структурой. Однако в случае расположения выступающей части 118р на светоизлучающей поверхности 118а световодной пластинки 118 свет, излучаемый светоизлучающей поверхностью 118а, также рассеивается выступающей частью 118р. Поскольку выступающая часть 118р намного больше тонкой структуры (призмы, линзы и т.п.) с точки зрения размеров, большое количество света оказывается рассеянным частью 118р. Это приводит к появлению ярких пятен.

[0013] В плоском источнике 285 света, описанном в Патентном документе 2, прозрачная подложка 278, обладающая относительно большой толщиной, расположена между (i) световодными пластинками 213а, 213b и 213с и (ii) рассеивающей пластинкой 276 таким образом, что пластинки 213а, 213b и 213с и пластинка 276 расположены по существу на расстоянии друг от друга. Такая конфигурация позволяет сохранить однородность яркости посредством прозрачной подложки 278. Однако наличие прозрачной подложки 278 является причиной отрицательного последствия в виде уменьшения яркости.

[0014] Настоящее изобретение направлено на решение указанной проблемы, и его целью является разработка плоского источника света, позволяющего добиться малой толщины, а также обеспечивающим улучшенную однородность яркости без уменьшения яркости.

[0015] Еще одной целью настоящего изобретения является разработка жидкокристаллического дисплея, включающего указанный плоский источник света, с целью достижения малой толщины и хорошего качества отображения.

Решение проблемы

[0016] Для достижения указанных целей предложен плоский источник света, содержащий структуры, каждая из которых включает (i) источник света и (ii) световод, рассеивающий свет, излучаемый источником света, и вызывающий поверхностное излучение света, подложку, на которой установлены источники света, оптический слой, расположенный над светоизлучающей поверхностью, состоящей из выводящих поверхностей соответствующих световодов, и обеспечивающий промежуток участок, обуславливающий расположение светоизлучающего поверхности и оптического слоя на заданном расстоянии друг от друга и установленный на подложке таким образом, что он проходит от зазора между двумя смежными источниками света, которые расположены рядом так, чтобы не перекрывать друг друга.

[0017] Предпочтительно, чтобы обеспечивающий промежуток участок был расположен в области светоизлучающей поверхности, состоящей из выводящих поверхностей соответствующих световодов, обладающей малой яркостью. Благодаря этому может быть уменьшено отношение количества света, отражаемого обеспечивающим промежуток участком, к количеству света, излучаемого светоизлучающей поверхностью. Таким образом, возможно уменьшить влияние обеспечивающего промежуток участка на распределение яркости светоизлучающей поверхности.

[0018] Далее подробно описана область светоизлучающей поверхности, имеющая малую яркость.

[0019] <Промежуток между двумя смежными световодами, которые расположены рядом так, чтобы не перекрывать друг друга>

Как правило, световоды производят с допуском в сторону уменьшения, исходя из того, что (i) световоды будут повреждать друг друга, (ii) осветительное устройство должно быть тонким, и (iii) наличия погрешностей изготовления. Из этого следует, что промежуток, соответствующий такому допуску в сторону уменьшения, имеет место в соответственных областях соединения, где перекрываются два соответствующих световода из числа световодов. На светоизлучающей поверхности, составленной из перекрытий выводящих поверхностей соответствующих световодов, зазоры представляют собой соответственные области, где не производится излучение света. Таким образом, указанные зазоры являются теми соответственными областями, имеющими малую яркость.

[0020] Следует отметить, что зазор между двумя соответствующими световодами из числа световодов, расположенными рядом так, чтобы не перекрывать друг друга, указывает на зазор между двумя соответствующими световодами из числа световодов, расположенными рядом так, чтобы перекрывать друг друга в одной плоскости. Например, согласно осветительному устройству (черепичного типа), в котором световоды расположены так, чтобы не перекрывать друг друга, зазор между двумя соответствующими световодами представляет собой зазор, имеющий место вокруг каждого световода (например, в случае прямоугольной в плоскости формы световодов, вокруг четырех сторон каждого световода) между двумя соответствующими световодами, расположенными рядом так, чтобы не перекрывать друг друга.

[0021] В свою очередь, в осветительном устройстве (последовательного типа), в котором светоизлучающий участок одного из двух смежных световодов расположен над светоизлучающим участком другого из двух смежных световодов, имеется (i) зазор между двумя соответствующими световодами, расположенными рядом так, чтобы не перекрывать друг друга (ii), и зазор между двумя соответствующими световодами, расположенными рядом так, чтобы перекрывать друг друга. В описанной конфигурации никак не учитывает имеющийся в осветительном устройстве последовательного типа зазор (ii) между другими двумя соответствующими световодами, расположенными рядом так, чтобы перекрывать друг друга.

[0022] Согласно еще одной конфигурации настоящего изобретения, обеспечивающий промежуток участок расположен на подложке, на которую установлены источники света, так чтобы проходить от зазора между двумя соответствующими световодами, расположенными рядом так, чтобы не перекрывать друг друга. Это позволяет избавиться от необходимости использовать толстую прозрачную подложку, для того чтобы светоизлучающая поверхность и оптический слой находились на заданном расстоянии друг от друга. В этом случае можно избежать уменьшения яркости.

[0023] Согласно еще одной конфигурации настоящего изобретения, обеспечивающий промежуток участок расположен в зазоре между двумя соответствующими световодами, расположенными рядом так, чтобы не перекрывать друг друга, т.е. в зазоре, который виден как темная область на светоизлучающей поверхности. Это позволяет предотвратить неоднородность яркости, образуемую при отражении света, излученного каждой световыводящей поверхностью соответствующих световодов, обеспечивающим промежуток участком.

[0024] Согласно еще одной конфигурации настоящего изобретения, обеспечивающий промежуток участок обеспечивает заданный промежуток между светоизлучающей поверхностью и оптическим слоем. Это позволяет свету, излучаемому каждой световыводящей поверхностью, взаимно перекрываться в многочисленных направлениях, так чтобы достигать однородность в этом промежутке, благодаря чему возможно улучшение однородности яркости.

[0025] Обычно поверхности световодов подвергаются микрообработке, позволяющей иметь призмы и/или призмы. Свет, распространяющийся внутри каждого световода, рассеивается тонкими структурами, полученными микрообработкой, так что он направляется наружу.

[0026] Согласно еще одной конфигурации настоящего изобретения, обеспечивающий промежуток участок расположен на подложке, на которой установлены источники света, являющиеся элементами, отличными от указанных источников света. В данном случае свет, проходящий внутри каждого световода, будет редко подвергаться рассеянию обеспечивающим промежуток участком, что может предотвратить неоднородность яркости.

[0027] Таким образом, такая конфигурация позволяет получить плоский источник света, позволяющий добиться малой толщины и улучшенной однородности яркости без уменьшения яркости.

[0028] Такая конфигурации позволяет защитить поверхность оптического слоя и, таким образом, уменьшить неоднородность яркости. Указанная защита поверхности оптического слоя возможна благодаря тому, что эта конфигурация позволяет расположить оптический слой и световоды на заданном расстоянии друг от друга, в отличие от конфигурации, согласно которой оптический слой находится в близком контакте со световодами. Такая образом, указанная конфигурация также подходит для защиты поверхности оптического слоя.

[0029] Указанный оптический слой охватывает такой оптический слой, который вносит некоторый оптический эффект в оптические качества света, излучаемого светоизлучающей поверхностью, например, таких как яркость, распределение яркости, состояние поляризации, цвет и т.п. Примером оптического слоя является рассеивающая пластинка с толщиной примерно от 2 мм до 3 мм. Например, рассеивающая пластинка в качестве вышеописанного оптического слоя может быть расположена так, чтобы быть на расстоянии в несколько миллиметров от светоизлучающей поверхности. Однако следует отметить, что толщина оптического слоя и расстояние между оптическим слоем и светоизлучающей поверхностью не ограничены указанными примерами.

[0030] Рассеивающий слой, призматический слой и/или многофункциональный оптический слой, такой как слой, отражающий поляризованный свет, каждый толщиной в несколько микрометров (µm), могут быть расположены друг над другом на рассеивающей пластинке таким образом, чтобы сохранить достаточную для плоского источника света однородность яркости.

[0031] Толщина и конфигурация многофункционального оптического слоя приведены лишь в иллюстративных целях. Другими словами, многофункциональный оптический слой не ограничен ими.

[0032] Согласно еще одной конфигурации настоящего изобретения, предпочтительно, чтобы каждый из световодов имел (i) соответствующий светоизлучающий участок, имеющий соответствующую выводящую поверхность и (ii) соответствующий световодный участок, который направляет свет, излучаемый источниками света, к соответствующему светоизлучающему участку, причем светоизлучающий участок каждого световода расположен над световодным участком другого смежного световода, а обеспечивающий промежуток участок расположен так, что он проходит от области, в которой (а) зазор между двумя смежными световодами, которые расположены рядом так, чтобы не перекрывать друг друга, и (b) зазор между двумя смежными световодами, которые расположены рядом так, чтобы перекрывать друг друга, пересекаются по существу под прямым углом.

[0033] Согласно этой конфигурации, обеспечивающий промежуток участок расположен в области, где указанные зазоры пересекаются по существу под прямым углом. Таким образом, обеспечивающий промежуток участок расположен в таком месте, где положения обеспечивающего промежуток участка относительно соответствующих четырех смежных световодов, определяющих указанные зазоры, симметричны. Это обеспечивает равномерное влияние обеспечивающего промежуток участка на оптические качества выводящих поверхностей светоизлучающих участков соответствующих четырех смежных световодов.

[0034] Как описано выше, в осветительном устройстве (последовательного типа), в котором светоизлучающий участок одного из двух смежных световодов расположен над светоизлучающим участком другого из двух смежных световодов, имеется (i) зазор между двумя соответствующими световодами, расположенными рядом так, чтобы не перекрывать друг друга (ii), и зазор между двумя соответствующими световодами, расположенными рядом так, чтобы перекрывать друг друга.

[0035] Зазор между двумя соответствующими световодами, расположенными рядом так, чтобы перекрывать друг друга, определяет, например, зазор между выводящими поверхностями соответствующих двух смежных световодов в случае, когда два смежных световодов перекрываются, так что светоизлучающий участок одного из двух смежных световодов расположен над светоизлучающим участком другого из двух смежных световодов.

[0036] Другими словами, обеспечивающий промежуток участок расположен в таком месте, где его относительное положение относительно каждого из световодных участков соответствующих четырех смежных световодов (два смежных световода, которые расположены рядом так, чтобы не перекрывать друг друга, и два смежных световода, которые расположены рядом так, чтобы перекрывать друг друга) симметрично. Расположенный таким образом обеспечивающий промежуток участок проходит от области, в которой (i) зазор между двумя смежными световодами, которые расположены рядом так, чтобы не перекрывать друг друга, и (ii) зазор между двумя смежными световодами, которые расположены рядом так, чтобы перекрывать друг друга, пересекаются по существу под прямым углом. Согласно такой конфигурации, возможно уравнять оптическое влияние от обеспечивающего промежуток участка с оптическими свойствами каждой из выводящих поверхностей световодных участков соответствующих четырех смежных световодов. В этом случае возможно обеспечить равномерное влияние обеспечивающего промежуток участка на распределение яркости в светоизлучающей поверхности, составленной из выводящих поверхностей, что может улучшить однородность яркости в светоизлучающей поверхности.

[0037] В плоском источнике света согласно настоящему изобретению предпочтительно, чтобы световоды были расположены в одной плоскости таким образом, чтобы не перекрывать друг друга, а обеспечивающий промежуток участок был расположен так, чтобы проходить от области, в которой (i) зазор между двумя смежными световодами, которые расположены рядом так, чтобы не перекрывать друг друга, и (ii) зазор между двумя смежными световодами, которые расположены рядом так, чтобы перекрывать друг друга, пересекаются по существу под прямым углом.

[0038] Таким образом, обеспечивающий промежуток участок расположен в области, где зазоры (i) и (ii) пересекаются по существу под прямым углом друг к другу. Другими словами, обеспечивающий промежуток участок расположен в области, где его относительное положение относительно выводящей поверхности каждого из четырех смежных световодов (два из которых определяют зазор (i) и два других определяют зазор (ii), симметрично.

[0039] Как описано выше, согласно осветительному устройству (черепичного типа), в котором световоды расположены в одной плоскости так, чтобы не перекрывать друг друга, зазор между двумя соответствующими световодами представляет собой зазор между двумя соответствующими световодами, расположенными рядом так, чтобы не перекрывать друг друга.

[0040] Согласно этой конфигурации, обеспечивающий промежуток участок расположен там, где его относительное положение относительно каждого светоизлучающего участка соответствующих четырех смежных световодов (два из которых расположены рядом так, чтобы не перекрывать друг друга, а два других расположены рядом так, чтобы перекрывать друг друга) симметрично. Таким образом, обеспечивающий промежуток участок проходит от области, в которой (i) зазор между двумя смежными световодами, которые расположены рядом так, чтобы не перекрывать друг друга, и (ii) зазор между двумя смежными световодами, которые расположены рядом так, чтобы не перекрывать друг друга, пересекаются по существу под прямым углом друг к другу. Согласно этой конфигурации, возможно обеспечить равномерное влияние обеспечивающего промежуток участка на оптические качества выводящих поверхностей соответствующих четырех смежных световодов. В этом случае возможно обеспечить равномерное влияние обеспечивающего промежуток участка на распределение яркости в светоизлучающей поверхности, составленной из выводящих поверхностей, что может улучшить однородность яркости в светоизлучающей поверхности.

[0041] В плоском источнике света согласно настоящему изобретению предпочтительно, чтобы обеспечивающий промежуток участок был выполнен из материала, имеющего светопропускающую способность и светорассеивающую способность.

[0042] Согласно такой конфигурации, обеспечивающий промежуток участок выполнен из материала, имеющего светопропускающую способность и светорассеивающую способность, что может уменьшить количество света, блокируемого обеспечивающим промежуток участком, и количество света, отражаемого обеспечивающим промежуток участком. Кроме того, поскольку обеспечивающий промежуток участок не блокирует распространение света, излучаемого светоизлучаемой поверхностью, возможно предотвратить уменьшения яркости и однородности яркости.

[0043] В плоском источнике света согласно настоящему изобретению предпочтительно, чтобы оптический слой представлял собой рассеивающую пластинку.

[0044] Согласно такой конфигурации, рассеивающая пластинка может еще больше сделать однородным свет, который взаимно перекрывается в многочисленных направлениях, так чтобы достигать однородность в промежутке между светоизлучающей поверхностью и рассеивающей пластинкой, благодаря чему возможна реализация плоского источника света с более улучшенной однородностью яркости.

[0045] В плоском источнике света согласно настоящему изобретению предпочтительно, чтобы на оптическом слое, в каждой области, включая область, в которой расположен обеспечивающий промежуток участок, имелись рассеивающие средства для обеспечения дальнейшего рассеивания падающего света.

[0046] Согласно такой конфигурации, на оптическом слое имеются рассеивающие средства, так чтобы включать область, в которой оптический слой и обеспечивающий промежуток участок контактируют друг с другом, что может предотвратить образование неоднородности яркости вследствие наличия обеспечивающего промежуток участка и уменьшить уменьшение общей яркости.

[0047] Для достижения указанных целей, предложен жидкокристаллический дисплей, включающий в качестве подсветки любой из описанных плоских источников света.

[0048] Согласно такой конфигурации, в качестве подсветки используется любой из указанных плоских источников света, каждый из которых имеет уменьшенную толщину и улучшенную однородность яркости, при этом предотвращено уменьшение яркости. Это позволяет обеспечить жидкокристаллический дисплей с уменьшенной толщиной и хорошим качеством отображения.

Полезный результат настоящего изобретения

[0049] Таким образом, в плоском источнике света согласно настоящему изобретению на подложке выполнены обеспечивающие промежуток участки, благодаря которым светоизлучающая поверхность и оптический слой находятся на заданном расстоянии друг от друга, причем обеспечивающие промежуток участки проходят от соответствующих зазоров, каждый из которых имеется образован между соответствующими двумя смежными световодами, которые расположены рядом так, чтобы не перекрывать друг друга.

[0050] Жидкокристаллический дисплей согласно настоящему изобретению содержит указанный плоский источник света в качестве подсветки.

[0051] Это позволяет обеспечить плоский источник света, позволяющий достигнуть малую толщину и улучшенную однородность яркости без уменьшения яркости.

[0052] Кроме того, это позволяет обеспечить жидкокристаллический дисплей, содержащий указанный плоский источник света в качестве подсветки, имеющий уменьшенную толщину и хорошее качество отображения.

Краткое описание чертежей

[0053]

Фиг.1 - вид сбоку, иллюстрирующий конфигурацию жидкокристаллического дисплея согласно одному из вариантов реализации настоящего изобретения.

Фиг.2 - вид сверху, полученный, если смотреть на осветительное устройство жидкокристаллического дисплея согласно одному из вариантов реализации настоящего изобретения сверху над поверхностью излучения.

Фиг.3 - вид сбоку, изображающий осветительное устройство жидкокристаллического дисплея согласно одному из вариантов реализации настоящего изобретения.

Фиг.4 - вид в перспективе, изображающий осветительное устройство жидкокристаллического дисплея согласно одному из вариантов реализации настоящего изобретения.

Фиг.5(а)-5(с) изображают примеры форм боковой и нижней поверхностей обеспечивающего промежуток участка.

Фиг.6 - поперечное сечение, иллюстрирующее пример способа закрепления обеспечивающего промежуток участка и оптического слоя.

Фиг.7 - поперечное сечение, иллюстрирующее пример способа закрепления обеспечивающего промежуток участка и подложки.

Фиг.8 - вид сверху, полученный, если смотреть на осветительное устройство жидкокристаллического дисплея согласно другому варианту реализации настоящего изобретения сверху над поверхностью излучения.

Фиг.9 - поперечное сечение по линии АА осветительного устройства, показанного на фиг.8.

Фиг.10 - вид, схематично иллюстрирующий конфигурацию обычного плоского источника света.

Описание вариантов реализации изобретения

[0054] Дальнейшее подробное описание со ссылками чертежи относится к вариантам реализации настоящего изобретения. Однако следует отметить, если иначе не оговорено, что объем настоящего изобретения не ограничен размерами, материалами, формой, относительным положением и т.п., относящихся к компонентам, описываемых в вариантах реализации. Напротив, размер, материал, форма, относительное положение и т.п., относящиеся к каждому компоненту, приведены лишь в иллюстративных целях.

[0055] Предложен жидкокристаллический дисплей согласно одному из вариантов реализации настоящего изобретения, в котором имеется плоский источник света, являющийся тонким и обеспечивающим улучшение его однородности яркости без ухудшения яркости. Такой жидкокристаллический дисплей является тонким и обладает хорошим качеством отображения. Далее со ссылками на фиг.1-9 описаны жидкокристаллические дисплеи согласно соответствующим вариантам реализации настоящего изобретения.

[Первый вариант реализации]

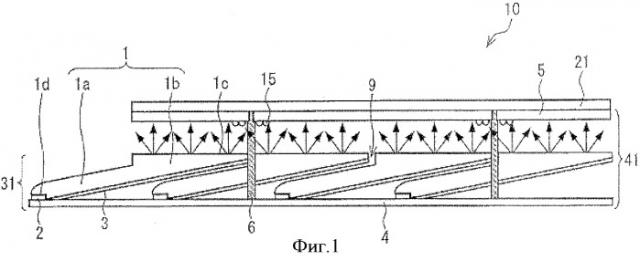

[0056] Фиг.1 изображает вид сбоку, схематично показывающий конфигурацию жидкокристаллического дисплея 10 согласно одному из вариантов реализации настоящего изобретения.

[0057] Дисплей 10 включает жидкокристаллическую дисплейную панель 21 и плоский источник 41 света, включающий осветительное устройство 31. Источник 41 света служит в качестве подсветки для излучения света в направлении панели 21. Осветительное устройство 31 включает структуры, каждая из которых состоит из световода 1 и источника 2 света.

[0058] Световоды 1 имеют соответствующие светопроводные участки 1а и соответствующие светоизлучающие участки 1b. Каждый из светопроводных участков 1а направляет свет, излучаемый соответствующим источником 2 света, в направлении соответствующего светоизлучающего участка 1b. Таким образом, направляемый свет поверхностно излучается с выводящей поверхности 1с соответствующего светоизлучающего участка 1b. Световоды 1 размещены так, что быть смежными друг к другу. Форма двух смежных световодов 1 такова, что участок 1b одного из двух смежных световодов 1 расположен так, чтобы находиться наверху, т.е. так чтобы набегать на участок 1а другого из двух смежных световодов 1. Это позволяет составить из выводящих поверхностей 1с соответствующих световодов 1 плоскую и большую выводящую поверхность.

[0059] Следует отметить, что на соответствующих задних поверхностях (противоположных соответствующим выводящим поверхностям 1с) световодов 1 расположены отражающие слои 3.

[0060] Плоский источник 41 света (подсветка) также содержит (i) подложку 4, на которой поддерживается осветительное устройство 31, (ii) оптический слой 5, расположенный позади панели 21 (т.е. оптический слой 5 расположен на стороне панели 21, которая противоположна стороне, на которой расположена дисплейная поверхность), и (iii) обеспечивающие промежуток участки 6, обуславливающие расположение оптического слоя 5 и выводящих поверхностей 1с соответствующих световодов 1 на заданном расстоянии друг от друга.

[0061] Согласно такой конфигурации, задняя поверхность слоя 5 и поверхности 1с соответствующих световодов 1 находятся на заданном расстоянии друг от друга и обращены друг к другу. Задняя поверхность слоя 5 облучается светом, поверхностно излучаемым каждой поверхностью 1 с соответствующих световодов 1.

<Однородность яркости>

[0062] Со ссылками на фиг.2-4 далее подробно описано, (i) как осветительное устройство 31 выполнено в дисплее 10, а также (ii) однородность яркости устройства 31.

[0063] Фиг.2 представляет собой вид сверху, полученный, если смотреть на осветительное устройство 31 дисплея 10 согласно настоящему изобретению сверху над выводящей поверхностью 1с соответствующих световодов 1. Фиг.3 - это вид сбоку, изображающий осветительное устройство 31, а фиг.3 - это вид в перспективе, изображающий осветительное устройство 31.

[0064] Как правило, световоды 1 производятся в соответствии с допуском в сторону уменьшения, принимая во внимание, что (i) световоды будут повреждать друг друга, (ii) осветительное устройство должно быть тонким, и (iii) будут иметься погрешности изготовления. Из этого следует, что зазоры, соответствующие такому допуску в сторону уменьшения, имеются в соответственных областях соединения, где перекрываются два соответствующих световода. На светоизлучающей поверхности, составленной из перекрытий выводящих поверхностей соответствующих световодов, зазоры видны как соответственные области, где не производится излучение света, ввиду чего в случае использования в качестве подсветки дисплея осветительного устройства, в котором имеются световоды, необходимо принять различные меры для улучшения качества отображаемого изображения, чтобы избежать неоднородности яркости.

[0065] Следует отметить, что согласно осветительному устройству 31, имеющемуся в дисплее 10 настоящего варианта реализации, существуют два типа зазоров, принимая во внимание их причинные механизмы. Одним из них является зазор 8 (рассмотренный далее) между двумя смежными световодами 1, которые расположены рядом так, чтобы не перекрывать друг друга. Другим является зазор 9 (рассмотренный далее) между двумя смежными световодами 1, которые расположены рядом так, чтобы перекрывать друг друга.

[0066] Также следует отметить, что направления D1 и D2 определены следующим образом. Направление D1 является направлением, в котором двое смежных световодов 1, которые расположены рядом так, чтобы светоизлучающий участок 1b одного из этих двоих смежных световодов 1 находился над светопроводным участком 1а других двоих смежных световодов 1 (см. фиг.2 и 4). Указанные двое смежных световодов 1, таким образом, расположены рядом в направлении D1, так чтобы частично перекрывать друг друга. В свою очередь, направление D1 является направлением, которое пересекает направление D1 (проходит по существу ортогонально по отношению к нему). Два смежных световода расположены в направлении D2, так чтобы не перекрывать друг друга.

[0067] Зазор 8 между двумя смежными световодами 1, которые расположены рядом так, чтобы не перекрывать друг друга, обозначает зазор 8 между двумя смежными световодами 1, которые расположены рядом в направлении D2 (см. фиг.2 и 4). Другими словами, два смежных световода 1, которые расположены рядом в направлении D2, никогда не перекрывают друг друга.

[0068] Зазор 9 между двумя смежными световодами 1, которые расположены рядом так, чтобы перекрывать друг друга, обозначает зазор 9 между двумя выводящими поверхностями 1с соответствующих двух смежных световодов 1, в случае когда два смежных световода 1 расположены рядом так, чтобы участок 1b одного из двух смежных световодов 1 был расположен над участком 1с другого из двух смежных световодов 1 (см. фиг.3). Другими словами, зазор 9 обозначает зазор 9 между двух смежных световодов 1, которые расположены рядом в направлении D1 (см. фиг.2 и 4).

[0069] Осветительное устройство 31, имеющееся в дисплее 10 настоящего варианта реализации, таким образом, является двойным осветительным устройством, в котором участок 1b одного из двух смежных световодов 1 расположен над участком 1с другого из двух смежных световодов 1. Согласно этому двойному осветите
