Батарейный блок и подложка со слоем межсоединений

Батарейный блок и подложка со слоем межсоединений

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к батарейному блоку, устанавливаемому в электронное устройство, такое как цифровая фотокамера, цифровая видеокамера или портативное устройство обработки информации, а также к подложке со слоем межсоединений, используемой в батарейном блоке.

Настоящее изобретение содержит объект, относящийся к заявке на изобретение JP 2008-011959, поданной в патентное ведомство Японии 22 января 2008 г., полное содержание которой приведено здесь в качестве ссылочного материала.

Уровень техники

Некоторые батарейные блоки, устанавливаемые в различные электронные устройства, такие как цифровые фотокамеры, цифровые видеокамеры и портативные устройства обработки информации, содержат элементы питания и имеют симметричную форму относительно вертикальной и горизонтальной осей (например, см. публикацию находящейся на экспертизе заявки на японский патент №2005-166644). При этом извлечение батарейного блока, имеющего несимметричную форму относительно горизонтальной и вертикальной осей, из модуля для установки батареи может оказаться трудным, если пользователь загрузит батарейный блок в перевернутом состоянии, тогда как батарейные блоки, имеющие симметричные формы, можно легко извлекать из модулей для установки, даже если пользователь установит батарейный блок в перевернутом состоянии. Однако батарейные блоки, имеющие симметричную форму относительно горизонтальной и вертикальной осей, могут быть легко установлены как в случае их правильной установки в модули, так и в случае, когда пользователи пытаются установить батарейный блок в перевернутом состоянии.

В некоторых батарейных блоках предусмотрены дополнительные соединительные выводы, кроме положительных и отрицательных выводов. Такие батарейные блоки содержат микросхемы идентификации, предназначенные для идентификации батарейного блока электронными устройствами, когда батарейный блок устанавливают, и они связываются с электронными устройствами для идентификации через соединительные выводы.

При этом если батарейный блок описанного выше типа устанавливают в модули установки в перевернутом состоянии, положительные выводы батарейного блока возможно соединить с терминалами связи модулей установки, которые должны быть электрически связаны с терминалами связи батарейного блока, в результате чего к электронным устройствам прикладывается ненормальное напряжение, что приводит к поломке электронных устройств. Кроме того, если батарейный блок устанавливают в электронное устройство или в зарядное устройство в перевернутом состоянии и положительные контакты модуля установки батареи или зарядного устройства соединятся с терминалами связи батарейного блока, то прикладывается ненормальное напряжение, включая в себя зарядное напряжение, что может привести к поломке микросхемы идентификации.

Кроме того, если ошибочно произойдет контакт электропроводных элементов с частями, расположенными между положительными выводами и выводами управления блоков батареи, возможна поломка устройств, подключенных к выводам управления.

Существо изобретения

Необходимо предусмотреть батарейный блок и подложку со слоем межсоединений, которые позволяют предотвращать поломку устройств в корпусе блока, имеющего симметричную форму относительно горизонтальной и вертикальной осей и электронного устройства, даже если батарейный блок будет вставлен в электронное устройство в перевернутом состоянии.

В соответствии с вариантом воплощения настоящего изобретения батарейный блок включает в себя корпус блока, который включает в себя элемент питания и который имеет, практически, симметричную форму относительно горизонтальной и вертикальной осей, если смотреть с его передней стороны, на которой установлены выводы, и модуль выводов на передней стороне. Модуль выводов включает в себя положительный вывод, отрицательный вывод, вывод управления и вывод детектирования температуры, предназначенный для вывода данных о температуре. Положительный вывод и отрицательный вывод расположены с одной стороны относительно центральной линии в направлении ширины корпуса блока. Вывод управления расположен симметрично с выводом детектирования температуры относительно центральной линии в направлении ширины корпуса блока.

В соответствии с другим вариантом воплощения настоящего изобретения блок батареи включает в себя корпус блока, который включает в себя элемент питания и который имеет форму, практически, симметричную относительно горизонтальной и вертикальной осей, если смотреть с его передней стороны, на которой расположены выводы, и на передней стороне предусмотрен модуль выводов, который соединен с частью электрических контактов модуля установки батареи, когда батарейный блок установлен в модуль установки батареи. Модуль выводов включает в себя положительный вывод, отрицательный вывод, вывод управления и вывод детектирования температуры, предназначенный для вывода данных о температуре. Положительный вывод, отрицательный вывод и один из вывода управления и вывода детектирования температуры расположены с одной стороны относительно центральной линии, в направлении ширины корпуса блока. Другой из вывода управления и вывода детектирования температуры расположен с другой стороны относительно центральной линии в направлении ширины корпуса блока. Другой из вывода управления и вывода детектирования температуры не расположен симметрично положительному выводу и отрицательному выводу относительно центральной линии в направлении ширины корпуса блока. Вывод управления расположен симметрично выводу детектирования температуры относительно центральной линии в направлении ширины корпуса блока.

В соответствии с другим вариантом воплощения настоящего изобретения предложена подложка со слоем межсоединений, используемая в блоке батареи, который имеет, практически, симметричную форму относительно горизонтальной и вертикальной осей, если смотреть с его передней стороны, на которой расположены выводы, и который имеет модуль выводов на передней стороне. Модуль выводов соединен с частью электрического контакта модуля установки батареи, когда батарейный блок установлен в модуль установки. Модуль выводов включает в себя положительный вывод, отрицательный вывод, вывод управления и вывод детектирования температуры, предназначенный для вывода данных о температуре. Положительный вывод, отрицательный вывод, вывод управления и вывод детектирования температуры расположены на стороне, которая имеет практически прямоугольную форму и которая обращена наружу, когда подложка со слоем межсоединений установлена на передней стороне батарейного блока. Положительный вывод, отрицательный вывод и один из вывода управления и вывода детектирования температуры расположены с одной стороны относительно центральной линии, в направлении ширины корпуса блока. Вывод управления и вывод детектирования температуры расположены по разные стороны относительно центральной линии в направлении ширины корпуса блока, вывод управления и вывод детектирования температуры относительно центральной линии расположены несимметрично положительному и отрицательному выводам, вывод управления и вывод детектирования температуры расположены симметрично относительно центральной линии.

В соответствии с этим, даже если батарейный блок по ошибке будет установлен модулем установки в перевернутом состоянии, становится возможным предотвратить приложение ненормального напряжения, например, к электрическому контакту электронного устройства, с которым электрически соединен вывод управления. Во время заряда становится возможным предотвратить подключение ненормального напряжения к выводу управления и выводу детектирования температуры.

Краткое описание чертежей

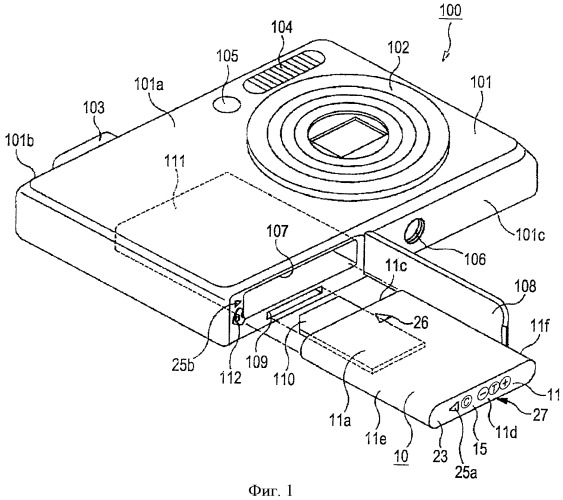

На фиг.1 показан вид в перспективе батарейного блока в соответствии с вариантом воплощения настоящего изобретения при установке в цифровую фотокамеру;

на фиг.2 показан вид в перспективе сверху и спереди батарейного блока в соответствии с вариантом воплощения настоящего изобретения;

на фиг.3 показан вид в перспективе батарейного блока снизу в соответствии с вариантом воплощения настоящего изобретения;

на фиг.4 показан вид в перспективе деталировки батарейного блока в соответствии с вариантом воплощения настоящего изобретения;

на фиг.5А показан вид спереди батарейного блока в соответствии с вариантом воплощения настоящего изобретения, и на фиг.5 В показан вид в плане подложки со слоем межсоединений в соответствии с вариантом воплощения настоящего изобретения;

на фиг.6 показан вид в поперечном сечении модуля выводов;

на фиг.7 показан вид сбоку батарейного блока в соответствии с вариантом воплощения настоящего изобретения;

на фиг.8 показан пример схемы соединений батарейного блока в соответствии с вариантом воплощения настоящего изобретения;

на фиг.9 показана блок-схема последовательности операций, представляющая пример процесса сборки батарейного блока в соответствии с вариантом воплощения настоящего изобретения;

на фиг.10 показан вид в перспективе части электрических контактов модуля установки батареи, в который устанавливают батарейный блок в соответствии с вариантом воплощения настоящего изобретения;

на фиг.11А показан вид в разрезе, представляющий состояние, в котором батарейный блок в соответствии с вариантом воплощения настоящего изобретения устанавливают в модуль для установки в цифровую фотокамеру, на фиг.11В показан вид в разрезе, представляющий состояние, в котором батарейный блок в соответствии с вариантом воплощения настоящего изобретения правильно установлен в модуль для установки в цифровую фотокамеру, и на фиг.11С показан вид в разрезе, представляющий состояние, в котором батарейный блок в соответствии с вариантом воплощения настоящего изобретения установлен в блок для установки в цифровую фотокамеру в перевернутом состоянии;

на фиг.12 показан вид в перспективе зарядного устройства, которое заряжает батарейный блок в соответствии с вариантом воплощения настоящего изобретения; и

на фиг.13А показан вид в разрезе, представляющий состояние, в котором батарейный блок в соответствии с вариантом воплощения настоящего изобретения правильно установлен в модуль для установки в зарядное устройство, и на фиг.13В показан вид в разрезе, представляющий состояние, в котором батарейный блок в соответствии с вариантом воплощения настоящего изобретения установлен в модуль для установки в зарядное устройство в перевернутом состоянии.

Осуществление изобретения

Батарейный блок в соответствии с вариантом воплощения настоящего изобретения будет описан ниже со ссылкой на приложенные чертежи.

На фиг.1 показан вид в перспективе батарейного блока 10 в соответствии с вариантом воплощения настоящего изобретения, когда батарейный блок 10 устанавливают в цифровую фотокамеру 100, представляющую собой электронное устройство. Цифровая фотокамера 100 имеет практически прямоугольный тонкий корпус 101. Модуль 102 объектива, включающий в себя множество линз, таких как линза изменения фокусного расстояния и конденцерная линза, предусмотрен на передней стороне 101а корпуса 101. Спусковая кнопка 103 расположена рядом с одним углом на верхней стороне 101b корпуса 101. Спусковая кнопка 103 предназначена для съемки изображения предмета. Модуль 104, излучающий свет при фотографической съемке со вспышкой, расположен ближе к верхней стороне 101b на передней стороне 101a корпуса 101. Окно 105 видоискателя расположено рядом с модулем 104, излучающим свет. Установочное гнездо 106 расположено практически в центре в направлении ширины на нижней поверхности 101с корпуса 101. В установочное гнездо 106 можно устанавливать штатив и т.д.

Практически прямоугольный паз 107 для батарейного блока предусмотрен на нижней поверхности 101с корпуса 101 фотокамеры. Паз 107 для батареи имеет приблизительно такой же размер и форму, что и передняя сторона батарейного блока 10, который устанавливают в паз 107. Крышка 108 предусмотрена для открывания и закрывания паза 107. Паз 109, в который вставляют карту 110 памяти, расположен рядом с пазом 107 в области, открываемой и закрываемой крышкой 108. Карта 110 памяти представляет собой внешнее устройство-накопитель. Модуль 111 для установки батарейного блока расположен в корпусе 101 фотокамеры смежно с пазом 107. Фиксатор 112 расположен рядом с пазом 107. Фиксатор 112 в установленном положении батарейного блока 10 удерживает его в модуле 111. Когда батарейный блок 10 устанавливают в модуль 111, фиксирующий элемент 112 зацепляется с углом задней стороны 11d батарейного блока 10 для предотвращения его выпадения из модуля 111 под действием упругости электрических контактов или пружины. В частности, фиксатор 112 установлен с возможностью поворота рядом с пазом 107. Один конец фиксатора 112 обращен к пазу 107 и контактирует с углом задней стороны 11d батарейного блока 10, установленного в модуль 111, для удержания батарейного блока 10 в установленном положении.

Для изъятия батарейного блока 10 из модуля 111 фиксатор 112 отводят от паза 107 для разъединения угла задней стороны 11d батарейного блока 10 от фиксатора 112. В результате, батарейный блок 10 выталкивается из паза 107 батареи под действием упругих сил.

Батарейный блок 10 содержит, например, ионно-литиевый полимерный элемент питания. В частности, как показано на фиг.2 и 3, батарейный блок 10 имеет корпус 11, в котором расположен ионно-литиевый полимерный элемент питания 29. Корпус 11 имеет практически прямоугольную форму в плане. Корпус 11 имеет плоскую верхнюю сторону 11а, нижнюю сторону 11b, переднюю сторону 11с и заднюю сторону 11d и круглые боковые стороны 11е и 11f, выступающие наружу. Корпус 11 имеет примерно одинаковую толщину, от передней стороны 11с до задней стороны 11d. Корпус 11 выполнен симметричным относительно центральной линии Р1 в направлении ширины корпуса 11 блока и также симметричным относительно центральной линии Р2 в направлении толщины корпуса 11, если смотреть с его передней стороны 11с, на которой расположен модуль 12 выводов. Переднюю сторону 11с корпуса 11 блока вставляют в паз 107 цифровой фотокамеры 100. Модуль 12 выводов прижимают, вводя его в контакт с частью электрического контакта на нижней стороне модуля 111 для электрического подключения к цифровой фотокамере 100. В соответствии с этим батарейный блок 10 можно легко извлекать из модуля 111, даже если батарейный блок 10 будет вставлен в паз 107 в перевернутом состоянии.

В соответствии с вариантом воплощения настоящего изобретения необходимо, чтобы корпус 11 блока имел приблизительно одинаковую толщину от передней стороны 11с до задней стороны 11d. Кроме того, необходимо, чтобы корпус 11 блока был симметричным относительно центральной линии Р1 в направлении ширины и также был симметричным относительно центральной линии Р2 в направлении толщины, если рассматривать с передней стороны 11с, на которой расположен модуль 12 выводов. Однако могут быть предусмотрены какие-либо небольшие выемки, выступы, пазы на передней стороне 11с и/или на задней стороне 11d для различных целей, таких как предотвращение неправильной вставки и определение типа батареи. Батарейный блок 10 имеет форму, позволяющую устанавливать его в модуль 111 как минимум «вверх ногами» и «вверх дном».

В частности, как показано на фиг.4, корпус 11 блока имеет форму практически прямоугольной плоской трубки 13. Трубка 13 выполнена, например, из металла, такого как алюминий, на поверхности которой расположена нейлоновая пластиковая пленка. Нейлоновая пластиковая пленка предназначена для электрической изоляции и защиты поверхности трубки 13. Трубка 13 снабжена также полипропиленовой пластиковой пленкой, обладающей высокими изоляционными свойствами и гибкостью, которая установлена внутри таким образом, что переднее отверстие 13а и заднее отверстие 13b трубки 13 могут быть соединены с верхней крышкой 14 и нижней крышкой 15, закрывающими отверстия 13а и отверстие 13b путем термосварки. В трубке 13 содержится элемент 29, который представляет собой ионно-литиевый полимерный элемент питания. Положительный вывод 16 и отрицательный вывод 17 проходят через отверстие 13а на передней стороне.

Держатель 19, на котором установлена подложка 18 со слоем межсоединений, закреплена в отверстии 13а на передней стороне. Верхняя крышка 14 установлена на держателе 19. Подложка 18 представляет собой жесткую печатную плату, имеющую приблизительно такую же форму и размеры, как и отверстие 13а на передней стороне. На одной стороне подложки 18 в направлении держателя 19 расположено несколько электронных компонентов, в частности устройство 18а защиты, устройство 18b идентификации и полевой транзистор 18с. Схема защиты элемента 29 предусмотрена в устройстве 18а защиты. Схема идентификации батарейного блока 10 в цифровой фотокамере 100 предусмотрена в устройстве 18b идентификации. Устройство 18с управляет зарядом. Положительный контакт 18d и отрицательный контакт 18е также установлены на подложке 18. Положительный вывод 16 элемента 29 батареи закреплен на положительном контакте 18d путем сварки, такой как контактная сварка. Отрицательный вывод 17 элемента 29 закреплен на отрицательном контакте 18е через устройство 18f c положительным температурным коэффициентом (ПТК) путем сварки, такой как контактная сварка. Устройство 18f выполнено таким, что оно практически отключает ток, протекающий через элемент 29, когда температура элемента 29 батареи становится выше установленной и при этом резко увеличивается электрическое сопротивление.

Подложка 18 со слоем межсоединений, на которой установлены электронные компоненты, как описано выше, и на которой закреплены положительный и отрицательный выводы 16 и 17 через устройство 18f, расположена и установлена на одной стороне держателя 19, то есть на стороне, противоположной элементу 29. Держатель 19 вставлен в отверстие 13 а на передней стороне трубки 13. Вырезы 19а выполнены на одной более длинной и более узкой стороне держателя 19. Вырезы 19а выполнены так, что они окружают положительный вывод 16 и отрицательный вывод 17 вокруг держателя 19, в направлении стороны которого установлена подложка 18. Держатель 19 выполнен, например, из полипропиленового пластикового материала. Держатель 19, на котором установлена верхняя крышка 14, закреплен в отверстии 13а на передней стороне трубки 13 и соединен с верхней крышкой 14 путем термосварки.

На фиг.5А показан вид спереди батарейного блока 10 в соответствии с вариантом воплощения настоящего изобретения, и на фиг.5В показан вид в плане подложки 18 со слоем межсоединений. Как показано на фиг.5А и 5 В, положительный вывод 12а, отрицательный вывод 12b, вывод 12 с управления, и вывод 12d детектирования температуры, образующие модуль 12 выводов, расположены на другой стороне подложки 18, то есть на стороне, направленной к верхней крышке 14. В частности, эти четыре вывода 12а-12d расположены в ряд на центральной линии Р2 в направлении ширины. Положительный вывод 12а, вывод 12d детектирования температуры и отрицательный вывод 12b расположены через равные интервалы с одной стороны от центральной линии Р1 в направлении ширины, и вывод 12 с управления расположен с другой стороны от центральной линии Р1 в направлении ширины. Вывод 12с управления расположен несимметрично с положительным выводом 12а и отрицательным выводом 12b относительно центральной линии Р1. Вывод 12d детектирования температуры расположен симметрично с выводом 12с управления относительно центральной линии Р1. Поскольку отрицательный вывод 12b расположен с внутренней стороны, а положительный вывод 12а - с внешней стороны относительно вывода 12d детектирования температуры, расположенного между отрицательным выводом 12b и положительным выводом 12а, и вывод 12с управления расположен дальше всего от положительного вывода 12а, то такое расположение предотвращает ошибочное электрическое соединение положительного вывода 12а с выводом 12с управления.

В соответствии с вариантом воплощения настоящего изобретения, положение вывода 12d детектирования температуры можно взаимно поменять местами с выводом 12с управления.

Верхняя крышка 14 установлена на внешней стороне подложки 18, на которой предусмотрены выводы 12а-12d, как показано на фиг.4 и на фиг 5А и 5В. Верхнюю крышку 14 устанавливают в отверстие 13а на передней стороне трубчатого корпуса 13 так, что она закрывает отверстие 13а на передней стороне. Верхняя крышка 14 формирует переднюю сторону 11с корпуса 11. Верхняя крышка 14 изготовлена, например, из полипропиленового пластикового материала и соединена с передним отверстием 13а трубки 13 после ее установки путем термосварки.

Как показано в фиг.2 и на фиг.4-6, верхняя крышка 14 имеет отверстия 14а-14d для выводов, через которые положительный вывод 12а, отрицательный вывод 12b, вывод 12с управления и вывод 12d детектирования температуры выходят наружу. В частности, положительный вывод 12а выходит наружу через отверстие 14а, отрицательный вывод 12b выходит наружу через отверстие 14b, вывод 12с управления выходит наружу через отверстие 14с и вывод 12d детектирования температуры выходит наружу через отверстие 14d. Каждое из отверстий 14а-14d для вывода имеет практически прямоугольную форму. Кроме того, как показано на фиг.6, каждое из отверстий 14а-14d имеет верхний и нижний сужающиеся участки 14е, наклоненные внутрь. Сужающиеся участки 14е предназначены для облегчения доступа электрических контактов, выполненных на нижней стороне модуля 111, к отверстиям 14а-14d для выводов и для улучшения их прижима с обеспечением контакта к выводам 12а-12d.

Как показано на фиг.5а, промежуток 21а между отверстием 14b для отрицательного вывода 12b и отверстием 14с для вывода 12с управления выполнен более широким, чем промежуток 21b между отверстием 14а для положительного вывода 12а и отверстием 14d для вывода 12d детектирования температуры и чем промежуток 21с между отверстием 14d для вывода 12d детектирования температуры и отверстием 14b для отрицательного вывода 12b. Промежуток 21а используется как участок, с которым входит в контакт пружина, когда батарейный блок 10 загружают в модуль 111.

Отверстие 13b на обратной стороне трубки 13 закрыто нижней крышкой 15, как показано на фиг 3 и 4. Нижняя крышка 15 изготовлена, например, из полипропиленового пластикового материала и соединена с отверстием 13b на задней стороне трубки 13 путем термосварки. Участок 22 выемки для этикетки предусмотрен в центральной области, в направлении ширины нижней крышки 15. Один конец нижней крышки 15 используется как участок 23 соединения, с которым контактирует фиксатор 112, когда батарейный блок 10 установлен в модуль 111.

После установки верхней крышки 14 и нижней крышки 15 на трубку 13 приклеивают этикетку 24 к верхней крышке 11а, задней крышке 11d и нижней поверхности 11b корпуса 11, как показано на фиг 2-4. Этикетка 24 изготовлена, например, из пластикового листа из полиэтилентерефталата, и с нижней стороны этого пластикового листа нанесена клеящая пленка. Сторона, противоположная клеящей пленке, используется как сторона для печати. На этикетке 24 участок, соответствующий задней стороне 11d корпуса 11 блока, выполнен более узким, так, что он приблизительно имеет такую же ширину, как и участок 22 выемки для этикетки. Этикетка 24, приклеенная на верхней поверхности 11а, на задней поверхности 11d и на нижней поверхности 11b корпуса 11 блока, прижимает нижнюю крышку 15, закрепленную путем термосварки на трубке 13, предотвращая выпадение нижней крышки 15.

Поскольку участок, на котором приклеена этикетка 24 на задней стороне 11d корпуса 11, не выступает относительно окружающих участков, длина батарейного блока 10 не увеличивается, способствуя уменьшению размера батарейного блока 10. Кроме того, можно предотвратить царапание или свертывание этикетки 24, когда батарейный блок 10 устанавливают в модуль 111 или в зарядное устройство или извлекают его из них. Благодаря тому что участок 22 выемки для этикетки предусмотрен на задней стороне 11d корпуса 11 блока, в месте, где приклеена этикетка 24, обеспечивается, практически, ровный участок с окружающими участками, что улучшает тактильное ощущение.

Благодаря тому что ширина этикетки 24, соответствующая задней стороне 11d корпуса 11, выполнена более узкой, увеличивается площадь участков, расположенных с обеих сторон от этикетки 24, и участок 23 соединения, с которым контактирует фиксатор 112, может быть в достаточной степени увеличен в размере.

Ниже, со ссылкой на фиг.2 и 3, будут описаны надписи на этикетке 24. Индикатор 25а ориентации, обозначенный как Δ, предусмотрен на задней стороне 11d корпуса 11 блока. Индикатор 25а ориентации обозначает положение, в котором батарейный блок 10 вставляют в паз 107. Как показано на фиг.1, индикатор 25а ориентации может быть совмещен с индикатором 25b ориентации, который обозначен как Δ и который предусмотрен рядом с пазом 107 для вставки батарейного блока 10 в правильном положении (а не наоборот).

Индикатор 26 направления вставки, обозначенный как Δ, предусмотрен на верхней стороне 11а корпуса 11 блока. Индикатор 26 обозначает направление, в котором батарейный блок 10 вставляют в паз 107. Пользователь может по индикатору 26 определить правильность установки в направлении передней стороны 11с, на которой расположен модуль 12 выводов. Индикатор 26, направленный на переднюю сторону 11с, предусмотрен на верхней стороне 11а для визуального обозначения передней стороны 11с, которая должна быть направлена к пазу 107.

Модуль 27 обозначения функции расположен на задней стороне 11d корпуса 11. На модуле 27 отображены обозначения функций, соответствующих выводам модуля 12. В частности, на модуле 27 предусмотрены знак +, буква Т, знак - и буква С, обозначающие функции положительного вывода 12а, вывода 12d детектирования температуры, отрицательного вывода 12b и вывода 12с управления, соответственно. Интервал между знаком - и буквой С выполнен более широким, чем другие интервалы, обозначенные знаками. Модуль 27 обозначения функции позволяет пользователю сверять функции выводов.

Благодаря тому что индикатор 25а ориентации и модуль 27 обозначения функции, предусмотренный на задней стороне 11d корпуса 11, являющейся наиболее видимой для пользователя, когда батарейный блок 10 вставляют в паз 107, можно предотвратить неправильную вставку.

Модуль 28 обозначения функции предусмотрен ближе к передней стороне 11с на нижней поверхности 11b корпуса 11 блока. На модуле 28 обозначены функции, соответствующие выводам модуля 12 выводов. В частности, на модуле 28 предусмотрены обозначения знак +, буква Т, знак - и буква С, обозначающие функции положительного вывода 12а, вывода 12d детектирования температуры, отрицательного вывода 12b и вывода 12с управления, соответственно. Интервал между знаком - и буквой С выполнен более широким, чем другие интервалы, обозначенные знаками. Модуль 28 позволяет пользователю сверять функции выводов.

Знаки или символы, обозначенные на индикаторе 25а ориентации, индикаторе 25b ориентации, индикаторе 26 направления вставки, модуля 27 обозначения функции и модуля 28 обозначения функции, не ограничиваются такими обозначениями, как символ Δ и знак +.

Верхняя крышка 14 выполнена несколько большей, чем передняя сторона 11с, на величину, обозначенную позицией 20 на фиг.7 так, что верхняя крышка 14 несколько выступает за пределы передней стороны 11с корпуса 11 блока, после приклеивания этикетки 24. Аналогично, нижняя крышка 15 выполнена несколько большей, чем задняя крышка 11d, на величину, обозначенную номером 20 ссылочной позиции на фиг.7 таким образом, что нижняя крышка 15 несколько выступает за пределы задней стороны 11d корпуса 11 блока, после приклеивания этикетки 24. Это позволяет предотвратить царапание информативной стороны этикетки 24 в результате трения, например, о внутреннюю сторону корпуса 11 блока, что может сделать этикетку 24 нечитаемой или свернуть этикетку 24, когда батарейный блок 10 загружают в модуль 111 или извлекают его из него.

На фиг.8 показан пример схемы электрических соединений батарейного блока 10, выполненного, как описано выше. В батарейном блоке 10, показанном на фиг.8, положительный контактный вывод 16 элемента 29 батареи подключен последовательно к положительному выводу 12а подложки 18 со слоем межсоединений. Отрицательный контактный вывод 17 элемента 29 батареи подключен последовательно к отрицательному выводу 12b подложки со слоем 18 межсоединений через устройство 18f. Полевые транзисторы Q1 и Q2, образующие устройство 18с, подключены между устройством 18f и отрицательным выводом 12b подложки со слоем 18 межсоединений.

Положительный силовой вывод защитной цепи 31, которая состоит из защитного устройства 18а, установленного на подложке 18, подключен между положительным выводом 12а и положительным контактным выводом 16 элемента 29 батареи. Отрицательные силовые выводы защитной цепи 31 подключены между устройством 18f и Q1, и между отрицательным выводом 12b и Q2. Выводы управления защитной цепи 31 подключены к затворам Q1 и Q2. Защитная цепь 31 отслеживает напряжения между выводами и отключает Q1 и/или Q2 в случае перезаряда или чрезмерного разряда для отключения заряда.

Вывод управления схемы 32 идентификации, состоящей из устройства 18b идентификации, установленного на подложке 18, подключен к выводу 12 с управления подложки 18, и отрицательный силовой вывод схемы 32 идентификации подключен к отрицательному выводу 12b подложки со слоем 18 межсоединений. Термистор 33, который представляет собой устройство детектирования температуры, подключен между выводом 12d детектирования температуры и отрицательным выводом 12b подложки со слоем 18 межсоединений для подачи сигнала температуры в устройство заряда через вывод 12d детектирования температуры.

Поскольку схема 32 идентификации управляется в соответствии с сигналом, передаваемым из цифровой фотокамеры 100 в схеме, показанной на фиг.8, возможно предотвратить потребление энергии от элемента 29 батареи, благодаря генерированию энергии дежурного режима, когда блок 10 батареи не используется. Кроме того, поскольку температуру детектируют с помощью термистора 33, который отделен от устройства 18а защиты, которое составляет защитную цепь 31, в схеме, представленной на фиг.8, становится возможным уменьшить стоимость устройства 18а защиты.

На фиг.9 показана блок-схема последовательности операций, представляющая пример процесса сборки батарейного блока 10, выполненного, как описано выше. Как показано на фиг.9, на этапе S1, устройство 18f устанавливают в оправку. На этапе S2 подложку 18, на которой установлены электронные компоненты, включающие в себя защитное устройство 18а, устройство 18b идентификации, устройство 18с и термистор 33, устанавливают в оправку. На этапе S3, корпус 11 блока устанавливают в оправку. Корпус 11 блока состоит из трубки 13, в которую установлен элемент 29 батареи, и положительный контактный вывод 16, и отрицательный контактный вывод 17 которого отрезаны на заданную длину. На этапе S4 положительный контактный вывод 16, продолжающийся от элемента 29 батареи, соединяют с положительным лепестком 18d подложки со слоем 18 межсоединений, используя контактную сварку, и отрицательный контактный вывод 17, продолжающийся от элемента 29 батареи, соединяют с отрицательным лепестком 18е подложки 18 через устройство 18f, используя контактную сварку. На этапе S5 положительный контактный вывод 16 и отрицательный контактный вывод 17 после контактной сварки складывают с приданием им заданной формы.

На этапе S6 подложку 18 устанавливают в держатель 19. На этапе S7 держатель 19 устанавливают на верхнюю крышку 14. На этапе S8 держатель 19 приваривают к верхней крышке 14, используя импульсную сварку, и держатель 19, приваренный к верхней крышке 14, устанавливают в отверстие 13а на передней стороне трубчатого корпуса 13. Как показано на фиг.4, верхняя крышка 14 установлена на держателе 19 с использованием установочных выступов 19с в сквозные отверстия 19b с обеих сторон держателя 19 и в результате приваривания выступов 19с к держателю 19 с использованием импульсной сварки. Выемки 18g с обеих сторон подложки 18 соединяются с выступами 19с на задней стороне верхней крышки 14 между верхней крышкой 14 и держателем 19. На этапе S9 нижнюю крышку 15 устанавливают в отверстие 13b с обратной стороны трубки 13. На этапе S10 верхнюю крышку 14 и нижнюю крышку 15 приваривают термосваркой к трубке 13.

На этапе S11 этикетку 24, изготовленную по заказу, устанавливают и приклеивают к верхней стороне 11а, задней стороне 11d и к нижней стороне 11b корпуса 11 блока, отверстию 13а на передней стороне и отверстию 13b на задней стороне, которые закрыты верхней крышкой 14 и нижней крышкой 15, соответственно.

Способ установки батарейного блока 10, собранного, как описано выше, в модуль 111 цифровой фотокамеры 100 будет описан ниже со ссылкой на фиг.1, 10 и 11А-11С. Как показано на фиг.1 и фиг.11А, батарейный блок 10 вставляют в паз 107 в направлении, обозначенном индикатором 26 на верхней стороне 11а корпуса 11, с символом Δ индикатора 25а ориентации на задней стороне 11d корпуса 11 блока, который совмещают с индикатором 25b ориентации, предусмотренным рядом с пазом 107.

Корпус 11 батарейного блока 10 выполнен симметричным относительно центральной линии Р1 в направлении ширины и симметричным относительно центральной линии Р2 в направлении толщины. Паз 107 и модуль 111 выполнены в соответствии с симметрией батарейного блока 10. Например, если корпус 11 будет вставлен в паз 107 в перевернутом положении без учета обозначений индикатора 25а, то он и будет расположен в модуле 111 в перевернутом состоянии. В соответствии с этим, индикатор 25а будет расположен на задней стороне 11d, которая не будет видна пользователю, а индикатор 26, предусмотренный на верхней стороне 11а, будет хорошо виден, что будет свидетельствовать о неправильной вставке.

На фиг.10 показан вид в перспективе части 121 электрического контакта модуля 111, в который устанавливают батарейный блок 10. Часть 121 электрического контакта выполнена на нижней стороне модуля 111 и электрически соединяется с батарейным блоком 10 при его установке. Положительный контакт 122, отрицательный контакт 123 и контакт 124 управления, соответствующие положительному выводу 12а, отрицательному выводу 12b и выводу 12с управления, соответственно, модуля 12 выполнены на части 121 электрического контакта, на нижней стороне модуля 111. Каждый из контактов 122, 123 и 124 представляет собой, например, электропроводную пластину, упруго изогнутую с приданием ей формы резкого изгиба. Положительный вывод 12а прижимается с установлением контакта с положительным контактом 122. Отрицательный вывод 12b прижимается с установлением контакта с отрицательным контактом 123. Вывод 12с прижимается с установлением контакта с контактом 124 управления. Поскольку часть 121 электрического контакта используется, когда питание подается из батарейного блока 10 в цифровую фотокамеру 100, контакт детектирования температуры не предусмотрен для вывода 12d детектирования температуры, который не обязателен для разряда. В соответствии с этим положительный контакт 122 отнесен от отрицательного контакта 123 на расстояние, соответствующее непредусмотренному контакту детектирования температуры. Участок, окруженный пунктирной линией на фиг.10, соответствует выводу 12d детектирования температуры.

Отрицательный контакт 123 отнесен на некоторое расстояние от контакта 124 управления и в промежутке между ними расположена пружина 125 для выталкивания батарейного блока 10 из модуля 111. Пружина 125 представляет собой, например, витую пружину. Пружина 125 контактирует с участком, который представляет собой промежуток 21а для выталкивания батарейного блока 10 из модуля 111.

Когда батарейный блок 10 устанавливают в модуль 111, как показано на фиг.11 В, положительный вывод 12а прижимается с установлением контакта к положительному контакту 122, отрицательный вывод 12b прижимается с установлением контакта к отрицательному контакту 123, и вывод 12с прижимается с установлением контакта к контакту 124 управления. Это позволяет подавать от батарейного блока 10 питание к цифровой фотокамере 100. Кроме того, сигнал управления от цифровой фотокамеры 100 передают в схему 32 идентификации через вывод 12с управления для обеспечения возможности, например, идентификации батарейного блока 10 цифровой фотокамерой 100. Например, если цифровая фотокамера 100 идентифицирует установленный б
