Устройство передачи данных изображения, способ управления и программа
Патент 2487490
Авторы
Правообладатели
Классы МПК
Устройство передачи данных изображения, способ управления и программа
Иллюстрации
Изобретение относится к устройствам передачи данных. Техническим результатом является возможность обеспечить передачу данных 3D изображения через цифровой интерфейс. Результат достигается при использовании, когда принятые данные изображения являются данными 3D изображения и когда устройство отображения является 3D-совместимым, осуществляется процесс обновления. Диспетчер 271 обновления подсоединяется к серверу 243 загрузки и загружает программное обеспечение для управления обновлением цифрового интерфейса с сервера 243 загрузки для установки его в контроллер 273 HDMI. Соответственно, версия блока 206А передачи HDMI устанавливается в HDMI 1.4 (изначально HDMI установлена в HDMI 1.3), так что данные изображения 3D могут обрабатываться. 3 н. и 7 з.п. ф-лы, 60 ил.
Реферат

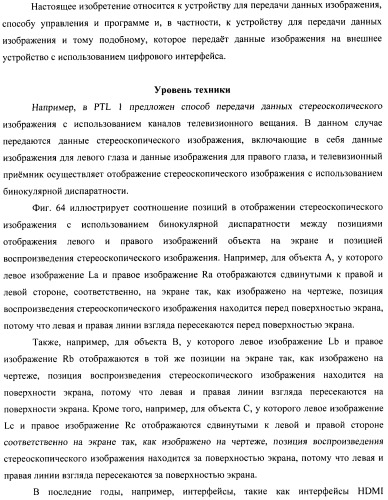

Текст описания приведен в факсимильном виде.
1. Устройство передачи данных изображения, содержащее:цифровой интерфейсный блок, выполненный с возможностью передачи данных изображения на внешнее устройство; иблок изменения состояния, выполненный с возможностью изменения состояния цифрового интерфейсного блока в заданный момент тактирования из состояния невозможности обрабатывать данные стереоскопического изображения в состояние возможности обрабатывать данные стереоскопического изображения.
2. Устройство передачи данных изображения по п.1, дополнительно содержащее блок приема данных, выполненный с возможностью приема данных изображения,при этом блок изменения состояния выполнен с возможностью изменения состояния цифрового интерфейсного блока из состояния невозможности обрабатывать данные стереоскопического изображения в состояние возможности обрабатывать данные стереоскопического изображения, когда данные изображения, принимаемые блоком приема данных, являются данными стереоскопического изображения, а внешнее устройство выполнено с возможностью обработки данных стереоскопического изображения.
3. Устройство передачи данных изображения по п.2,в котором блок приема данных выполнен с возможностью приема данных изображения от потокового сервера через сеть.
4. Устройство передачи данных изображения по п.2,в котором блок приема данных выполнен с возможностью приема данных изображения из вещательного сигнала.
5. Устройство передачи данных изображения по п.1 или 2, дополнительно содержащее блок управления цифровым интерфейсом, выполненный с возможностью управления работой цифрового интерфейсного блока,при этом блок изменения состояния выполнен с возможностью изменения состояния цифрового интерфейсного блока из состояния невозможности обрабатывать данные стереоскопического изображения в состояние возможности обрабатывать данные стереоскопического изображения путем установки в блок управления цифровым интерфейсом обновленного программного обеспечения для управления цифровым интерфейсом.
6. Устройство передачи данных изображения по п.5, дополнительно содержащее блок сетевого интерфейса, к которому через сеть подсоединен сервер загрузки,при этом блок изменения состояния выполнен с возможностью установки в блок управления цифровым интерфейсом обновленного программного обеспечения для управления цифровым интерфейсом, загружаемого с сервера загрузки через блок сетевого интерфейса.
7. Устройство передачи данных изображения по п.5, дополнительно содержащее блок интерфейса внешней памяти, к которому подсоединена внешняя память,при этом блок изменения состояния выполнен с возможностью установки в блок управления цифровым интерфейсом обновленного программного обеспечения для управления цифровым интерфейсом, считанного из внешней памяти через блок интерфейса внешней памяти.
8. Устройство передачи данных изображения по п.1,в котором, когда состояние цифрового интерфейсного блока изменено на состояние возможности обрабатывать данные стереоскопического изображения и данные стереоскопического изображения передаются в качестве данных изображения, идентификационная информация, указывающая данные стереоскопического изображения, вставляется в период гашения данных изображения.
9. Способ управления цифровым интерфейсным блоком, передающим данные изображения на внешнее устройство, содержащий:этап изменения состояния, на котором изменяют состояние цифрового интерфейсного блока в заданный момент тактирования из состояния невозможности обрабатывать данные стереоскопического изображения в состояние возможности обрабатывать данные стереоскопического изображения.
10. Компьютер, управляющий цифровым интерфейсным блоком, передающим данные изображения на внешнее устройство, при этом компьютер выполнен с возможностью выполнять функцию:средства изменения состояния для изменения состояния цифрового интерфейсного блока в заданный момент тактирования из состояния невозможности обрабатывать данные стереоскопического изображения в состояние возможности обрабатывать данные стереоскопического изображения.
