Способ осуществления переключения на местный прием, центр коммутации мобильной связи и система связи

Способ осуществления переключения на местный прием, центр коммутации мобильной связи и система связи

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к области технологии связи, и в частности к способу осуществления переключения на местный прием, центру коммутации мобильной связи (MSC) и системе связи.

УРОВЕНЬ ТЕХНИКИ

Сеть передачи данных является важной составляющей беспроводной сети связи. Снижение загруженности ресурсов сети передачи данных (коротко называемое здесь как ресурсы передачи) может способствовать снижению затрат в создании и работе сети. Переключение на местный прием является эффективным решением снижения загруженности ресурсов передачи.

Переключение на местный прием представляет собой техническое решение, в котором на протяжении сеанса связи, в котором вызывающий абонент и вызываемый абонент находятся в одной и той же подсистеме базовой станции (BSS), контур речевой линии связи в пределах BSS подсистемы является замкнутым, то есть речевые данные плоскости пользователя не вытекают из BSS подсистемы, так, чтобы экономить ресурсы передачи специфического интерфейса. Переключение на местный прием может быть разделено на переключение на местный прием на базовой приемопередающей станции (BTS) и переключение на местный прием на контроллере базовой станции (BSC). Переключение на местный прием на BTS станции означает, что оба абонента сеанса связи находятся в зоне (действия) одной BTS станции или одного BTS кластера (в случае каскадного подключения BTS станций), и контур речевой линии связи возникает на соответствующей BTS станции. Переключение на местный прием на BSC контроллере означает, что оба абонента сеанса связи находятся в зоне (действия) одного BSC контроллера, но разных BTS станций (или BTS кластеров), и контур речевой линии связи возникает на соответствующем BSC контроллере. Устанавливая переключение на местный прием на BTS станции, можно сэкономить ресурсы передачи в Abis интерфейсе (интерфейс между BTS станцией и BSC контроллером), Ater интерфейсе (интерфейс между BTS станцией и BSC контроллером) и A интерфейсе (интерфейс между BSS подсистемой и MSC центром), и устанавливая переключение на местный прием на BSC контроллере, можно сэкономить ресурсы передачи в A интерфейсе.

Уровень техники определяет способ осуществления переключения на местный прием в условиях не MSC pool сети. Согласно указанному способу, главным образом, MSC центр определяет, начинать ли переключение на местный прием, оценивая, принадлежат ли вызывающий абонент и вызываемый абонент, находящиеся в зоне одного MSC центра, одному BSC контроллеру, и удовлетворяются ли условия для начала переключения на местный прием. Если вызывающий абонент и вызываемый абонент принадлежат одному BSC контроллеру, и условия для начала переключения на местный прием удовлетворяются, то MSC центр доставляет инструкцию начала переключения на местный прием в BSC контроллер, и BSC контроллер выполняет операцию установки переключения на местный прием. После приема сообщения завершения установки переключения на местный прием из BSC контроллера, MSC центр освобождает ресурсы схемы A интерфейса, используемые вызывающим абонентом и вызываемым абонентом. Условия начала переключения на местный прием означают, что не возникает дополнительных услуг или не выполняются операции, такие как оповещение или разрешенный перехват сигналов. После начала переключения на местный прием, если возникает дополнительная услуга или выполняются операции, такие как оповещение или разрешенный перехват сигналов, или BSC контроллер вызывающего абонента отличается от такового вызываемого абонента вследствие передачи управления, то переключение на местный прием необходимо разъединить. В этом случае, MSC центр может требовать, чтобы BSC контроллер разъединил переключение на местный прием путем отправки оповещения.

В процессе исследования и осуществления на практике уровня техники, изобретатель настоящего изобретения обнаружил, что в уровне техники не имеется нужного решения для осуществления переключения на местный прием, доступного в условиях MSC POOL сети.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Варианты осуществления настоящего изобретения обеспечивают способ осуществления переключения на местный прием, MSC центра и системы связи, так, что переключение на местный прием может осуществляться в условиях MSC POOL сети.

Способ осуществления переключения на местный прием включает в себя:

когда оба абонента вызова находятся в зоне первого MSC центра и второго MSC центра, соответственно, получение первым MSC центром, в зоне которого находится первый абонент вызова, информации переключения на местный прием второго абонента вызова, посланной вторым MSC центром; и

выполнение первым MSC центром обработки переключения на местный прием согласно информации переключения на местный прием первого абонента вызова и информации переключения на местный прием второго абонента вызова, причем информация переключения на местный прием первого абонента вызова или информация переключения на местный прием второго абонента вызова соответственно включает в себя информацию BSC контроллера, в зоне которого находится соответствующий первый абонент вызова или второй абонент вызова.

Центр коммутации мобильной связи (MSC) включает в себя:

блок получения, конфигурированный для получения информации переключения на местный прием второго абонента вызова, посланной вторым MSC центром, когда оба абонента вызова находятся в зоне первого MSC центра и второго MSC центра, соответственно; и

блок обработки, конфигурированный для выполнения обработки переключения на местный прием согласно информации переключения на местный прием первого абонента вызова и информации переключения на местный прием второго абонента вызова, причем информация переключения на местный прием первого абонента вызова или информация переключения на местный прием второго абонента вызова соответственно включает в себя информацию BSC контроллера, в зоне которого находится соответствующий первый абонент вызова или второй абонент вызова.

Система связи включает в себя первый MSC центр и второй MSC центр.

Первый MSC центр конфигурируется так, чтобы, когда оба абонента вызова находятся в зоне первого MSC центра и второго MSC центра, соответственно, получать информацию переключения на местный прием второго абонента вызова, посланную вторым MSC центром, и выполнять обработку переключения на местный прием согласно информации переключения на местный прием первого абонента вызова и информации переключения на местный прием второго абонента вызова, причем информация переключения на местный прием первого абонента вызова или информация переключения на местный прием второго абонента вызова соответственно включает в себя информацию BSC контроллера, в зоне которого находится соответствующий первый абонент вызова или второй абонент вызова.

Второй MSC центр конфигурируется так, чтобы посылать информацию переключения на местный прием второго абонента вызова в первый MSC центр.

В вариантах осуществления настоящего изобретения принимается информация переключения на местный прием равноправного абонента вызова, посылаемая MSC центром равноправного абонента вызова, и выполняется обработка переключения на местный прием согласно информации переключения на местный прием абонента местного вызова и информации переключения на местный прием равноправного абонента вызова. Таким образом, в условиях MSC POOL сети, даже если вызывающий абонент и вызываемый абонент находятся в зоне различных MSC центров, то вызывающий абонент или вызываемый абонент также могут узнать BSC контроллер, в зоне которого находится вызывающий абонент или вызываемый абонент. Следовательно, чтобы выполнить обработку переключения на местный прием, может быть принято решение, начинать ли переключение на местный прием.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

В дальнейшем изобретение поясняется описанием конкретных вариантов его осуществления со ссылками на сопровождающие чертежи, на которых:

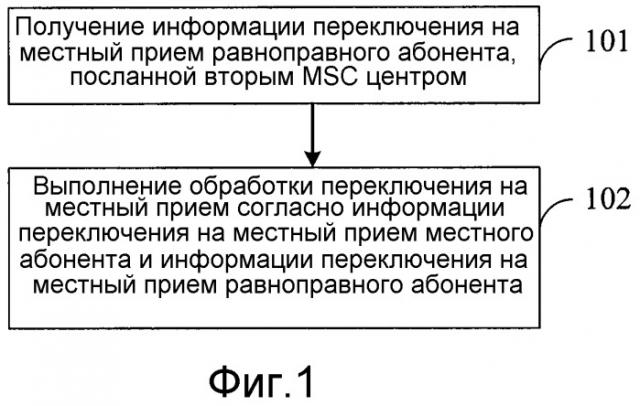

фиг.1 - схема последовательности операций способа согласно варианту 1 осуществления настоящего изобретения;

фиг.2А и 2В - схема последовательности операций способа согласно варианту 2 осуществления настоящего изобретения;

фиг.3 - другая схема последовательности операций способа согласно варианту 2 осуществления настоящего изобретения;

фиг.4 - еще одна схема последовательности операций способа согласно варианту 2 осуществления настоящего изобретения;

фиг.5А и 5В - схема последовательности операций способа согласно варианту 3 осуществления настоящего изобретения;

фиг.6 - другая схема последовательности операций способа согласно варианту 3 осуществления настоящего изобретения;

фиг.7 - еще одна схема последовательности операций способа согласно варианту 3 осуществления настоящего изобретения;

фиг.8 - структурная схема MSC центра согласно некоторому варианту осуществления настоящего изобретения; и

фиг.9 - структурная схема системы связи согласно некоторому варианту осуществления настоящего изобретения;

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Технические решения в вариантах осуществления настоящего изобретения поясняется ниже со ссылками на сопровождающие чертежи. Очевидно, что описанные ниже варианты осуществления представляют собой не все варианты осуществления настоящего изобретения, а только часть их. Специалисты могут вывести другие варианты осуществления из вариантов осуществления настоящего изобретения, не делая творческих усилий, и все подобные варианты осуществления находятся в пределах объема притязаний настоящего изобретения.

В условиях MSC POOL сети, вследствие того, что вызывающий абонент и вызываемый абонент могут находиться в зоне одного BSC контроллера, но различных MSC центров, MSC центр, в зоне которого находится вызывающий абонент, или MSC центр, в зоне которого находится вызываемый абонент, не могут узнать BSC контроллер, в зоне которого находится вызываемый абонент, или BSC контроллер, в зоне которого находится вызывающий абонент. Следовательно, MSC центры не могут оценивать, начинать ли переключение на местный прием. Кроме того, если переключение на местный прием не может быть начато из-за того, что вызов перехватывается на одном из MSC центров или выполняются такие операции, как оповещение и дополнительная услуга, другой MSC центр не может знать таких деталей. Для осуществления переключения на местный прием в условиях MSC POOL сети, варианты осуществления настоящего изобретения обеспечивают способ осуществления переключения на местный прием, MSC центр и систему связи. Детали иллюстрируются ниже.

ВАРИАНТ ОСУЩЕСТВЛЕНИЯ 1

Настоящий вариант осуществления берет на рассмотрение некоторый MSC центр для описания. Следует отметить, что в этом варианте осуществления для вызова обеспечиваются местный абонент и равноправный абонент. Например, с точки зрения вызывающего абонента, вызывающий абонент является местным абонентом, и вызываемый абонент является равноправным абонентом; с точки зрения вызываемого абонента, вызываемый абонент является местным абонентом, и вызывающий абонент является равноправным абонентом. В таком варианте осуществления настоящего изобретения, MSC центр местного абонента называется первым MSC центром, тогда как MSC центр равноправного абонента называется вторым MSC центром. Следовательно, первый MSC центр и второй MSC центр могут быть MSC центром вызывающего абонента или MSC центром вызываемого абонента. Когда первый MSC центр является MSC центром вызывающего абонента, второй MSC центр является MSC центром вызываемого абонента, и когда первый MSC центр является MSC центром вызываемого абонента, второй MSC центр является MSC центром вызывающего абонента. Решение раскрывается следующим образом:

Способ осуществления переключения на местный прием включает в себя: когда оба абонента вызова находятся в зоне первого MSC центра и второго MSC центра, соответственно, первый MSC центр получает информацию переключения на местный прием второго MSC центра, и выполняет обработку переключения на местный прием согласно информации переключения на местный прием первого MSC центра и информации переключения на местный прием второго MSC центра. Из-за того, что MSC центр вызывающего абонента может обмениваться информацией переключения на местный прием с MSC центром вызываемого абонента, оба MSC центра могут полностью знать информацию переключения на местный прием друг друга. Следовательно, обработка переключения на местный прием может выполняться согласно полной информации переключения на местный прием (включая информацию переключения на местный прием обоих вызывающего абонента и вызываемого абонента). Как показано на фиг.1, специфический процесс может включать в себя следующие этапы:

Этап 101: Первый MSC центр получает информацию переключения на местный прием равноправного абонента, посланную вторым MSC центром.

Например, первый MSC центр может получать информацию переключения на местный прием равноправного абонента, посланную вторым MSC центром, через сигнализацию подсистемы мобильного приложения (MAP) или магистральную сигнализацию, причем информация переключения на местный прием может включать в себя информацию узла сигнализации BSC контроллера и информацию возможности переключения на местный прием равноправного абонента вызова. Конечно, информация переключения на местный прием дополнительно включает в себя другую информацию, требуемую для установки или разъединения переключения на местный прием, например, информацию идентификатора вызова или информацию канала передачи A интерфейса. Информация узла сигнализации BSC контроллера представляет собой информацию BSC контроллера, в котором находится ветвь вызова определенного абонента (ветвь вызова представляет собой вызов определенного абонента, например, вызов включает в себя вызывающего абонента и вызываемого абонента; каждый абонент вызова называется ветвью вызова), и может быть информацией узла сигнализации BSC контроллера, в котором находится абонент внутриофисного вызова первого MSC центра или второго MSC центра. Оценку того, являются ли BSC контроллеры вызывающего абонента и вызываемого абонента одним и тем же BSC контроллером, можно вынести согласно информации узла сигнализации BSC контроллера. Тогда, согласно результату этой оценки, может быть вынесена оценка того, нужно ли выполнять переключение на местный прием. Информация возможности переключения на местный прием показывает, имеется ли перехват вызова или выполняются ли операции, такие как оповещение или дополнительная услуга. Может ли равноправный абонент выполнить переключение на местный прием, можно оценить согласно информации возможности переключения на местный прием равноправного абонента. Идентификатор (ID) вызова используется для идентификации информации вызова вызывающего абонента и вызываемого абонента. После того, как MSC центр, выполняющий переключение на местный прием, получает ID вызова равноправного абонента вызова, он обеспечивает BSC контроллер идентификаторами вызова обоих вызывающего абонента и вызываемого абонента, так что BSC контроллер устанавливает переключение на местный прием согласно идентификаторам вызова. Информация канала передачи A интерфейса используется в момент времени, когда MSC центр, выполняющий переключение на местный прием, разъединяет переключение на местный прием.

Если вызывающий абонент и вызываемый абонент обеспечивают информацию переключения на местный прием через сигнализацию MAP подсистемы (то есть передают информацию переключения на местный прием через канал передачи MAP сигнализации), то вызывающий абонент или вызываемый абонент может получать адрес MSC центра вызывающего абонента или вызываемого абонента, адресовать MAP сигнализацию согласно полученному MSC адресу равноправного абонента, и выполнять ассоциирование вызова, используя информацию международного идентификационного номера подвижного абонента (IMSI). Таким образом, MSC центр может выполнять обработку переключения на местный прием ассоциированного вызова согласно информации переключения на местный прием обоих вызывающего абонента и вызываемого абонента в последующих выполняемых процессах. То есть, перед тем как первый MSC центр получает информацию переключения на местный прием равноправного абонента, посылаемую MSC центром равноправного абонента через MAP сигнализацию, первый MSC центр также может послать адрес MSC центра и информацию IMSI идентификатора местного абонента в MSC центр равноправного абонента. Затем, MSC центр равноправного абонента может послать информацию переключения на местный прием равноправного абонента в MSC центр местного абонента согласно адресу MSC центра местного абонента, где информация переключения на местный прием равноправного абонента несет информацию IMSI идентификатора местного абонента. Таким образом, после приема информации переключения на местный прием равноправного абонента, MSC центр местного абонента может ассоциировать вызов согласно информации IMSI идентификатора местного абонента, переносимой в принимаемой информации переключения на местный прием равноправного абонента, и затем выполнять обработку переключения на местный прием ассоциированного вызова согласно информации переключения на местный прием обоих - местного абонента и равноправного абонента.

Этап 102: Первый MSC центр выполняет обработку переключения на местный прием согласно информации переключения на местный прием местного абонента и информацию переключения на местный прием второго MSC центра как равноправного абонента, например, первый MSC центр устанавливает переключение на местный прием или разъединяет переключение на местный прием.

Например, если первый MSC центр определяет, согласно информации узлов сигнализации BSC контроллера обоих местного абонента и равноправного абонента, что оба - местный абонент и равноправный абонент - принадлежат одному BSC контроллеру, то первый MSC центр уведомляет BSC контроллер о начале переключения на местный прием и уведомляет мобильную шлюзовую станцию (MGW) об освобождении ресурсов A интерфейса местного абонента. Кроме того, если информация переключения на местный прием дополнительно включает в себя информацию возможности переключения на местный прием, то первый MSC центр может продолжать выполнять оценку, то есть первый MSC центр определяет, согласно информации возможности переключения на местный прием обоих местного абонента и равноправного абонента, имеют ли оба местный абонент и равноправный абонент возможность начала переключения на местный прием. Когда результат оценки положительный, первый MSC центр уведомляет BSC контроллер о начале переключения на местный прием, и уведомляет MGW шлюз об освобождении ресурсов A интерфейса местного абонента. Если информация переключения на местный прием не включает в себя возможность переключения на местный прием, то, чтобы гарантировать правильное выполнение переключения на местный прием, второй MSC центр может оценивать, имеет ли второй MSC центр возможность переключения на местный прием перед тем, как обеспечить первый MSC центр информацией переключения на местный прием. Второй MSC центр обеспечивает первый MSC центр информацией переключения на местный прием, если второй MSC центр имеет возможность переключения на местный прием. Однако первый MSC центр может оценивать, имеет ли второй MSC центр возможность переключения на местный прием перед тем, как получить информацию переключения на местный прием второго MSC центра, или перед обработкой переключения на местный прием. Первый MSC центр выполняет соответствующие операции, если первый MSC центр имеет возможность переключения на местный прием. Конечно, первый MSC центр также может оценивать, начинать ли переключение на местный прием сразу или согласно информации узлов сигнализации обоих, вызывающего абонента и вызываемого абонента, без рассмотрения информации возможности переключения на местный прием.

После уведомления MGW шлюза об освобождении ресурсов A интерфейса местного абонента, первый MSC центр также может послать ответ ADD_REPLY переключения на местный прием в MSC центр равноправного абонента, так, чтобы MSC центр равноправного абонента мог уведомлять MGW шлюз об освобождении ресурсов A интерфейса равноправного абонента согласно ответу ADD_REPLY переключения на местный прием. То есть оба - вызывающий абонент и вызываемый абонент - могут делать вывод о переключении на местный прием, и начинать переключение на местный прием, соответственно, или только один из них, вызывающий абонент или вызываемый абонент, делает оценку о переключении на местный прием, и сначала начинает переключение на местный прием, а затем уведомляет другого абонента.

После установки переключения на местный прием, если переключение на местный прием необходимо разъединить, например, если необходим разрешенный перехват, или когда выполняются такие операции, как оповещение и дополнительная услуга, то первый MSC центр может просить доступа к ресурсам A интерфейса местного абонента из MGW шлюза согласно информации переключения на местный прием обоих местного абонента и равноправного абонента. Если просьба доступа к ресурсам A интерфейса местного абонента успешна, то первый MSC центр может послать запрос разъединения переключения на местный прием во второй MSC центр, так что второй MSC центр получает доступ к ресурсам A интерфейса местного абонента из MGW шлюза согласно запросу разъединения переключения на местный прием; после приема подтверждения (ACK), которое возвращается из второго MSC центра и указывает, что доступ к ресурсам A интерфейса местного абонента получен успешно, то первый MSC центр уведомляет BSC контроллер о разъединении переключения на местный прием. Следует отметить, что после того как второй MSC центр успешно получил доступ к ресурсам A интерфейса, второй MSC центр также уведомляет BSC контроллер о разъединении переключения на местный прием, и затем возвращается к этапу подтверждения ACK, указывающего, что первый MSC центр успешно получил доступ к ресурсам A интерфейса равноправного абонента.

Альтернативно, после установки переключения на местный прием, если переключение на местный прием необходимо разъединить, то первый MSC центр может сначала не просить доступа к ресурсам A интерфейса местного абонента, но непосредственно посылает запрос разъединения переключения на местный прием во второй MSC центр, так что второй MSC центр просит доступа к ресурсам A интерфейса равноправного абонента из MGW шлюза согласно запросу разъединения переключения на местный прием. После приема подтверждения (ACK), которое возвращается из второго MSC центра и указывает, что доступ к ресурсам A интерфейса равноправного абонента получен успешно, первый MSC центр просит доступ к ресурсам A интерфейса местного абонента; в случае отказа получить доступ к ресурсам A интерфейса местного абонента, первый MSC центр не разъединяет переключение на местный прием; может сначала не просить доступа к ресурсам A интерфейса местного абонента, но в случае успеха доступа к ресурсам A интерфейса местного абонента, первый MSC центр уведомляет BSC контроллер о разъединении переключения на местный прием.

Из предшествующего описания можно понять, что в этом варианте осуществления принимается информация переключения на местный прием равноправного абонента; выполняется обработка переключения на местный прием согласно информации переключения на местный прием обоих местного абонента и равноправного абонента. Таким образом, в условиях MSC POOL сети, даже если вызывающий абонент или вызываемый абонент находятся в зоне различных MSC центров, то MSC центр, в зоне которого находится вызывающий абонент, или MSC центр, в зоне которого находится вызываемый абонент, могут узнать BSC контроллер, в зоне которого находится вызываемый абонент, или BSC контроллер, в зоне которого находится вызывающий абонент. Следовательно, может быть сделана оценка того, нужно ли выполнять переключение на местный прием. Дополнительно, принимается информация переключения на местный прием равноправного абонента, посланная MSC центром равноправного абонента. Следовательно, если переключение на местный прием не может быть начато вследствие того, что вызов перехватывается на одном из MSC центров или выполняются такие операции, как оповещение и дополнительная услуга, другой MSC центр может знать такие детали, которые способствуют выполнению переключения на местный прием.

Следует отметить, что в предыдущем варианте осуществления, один абонент выполняет переключение на местный прием после получения информации от другого абонента сделать оценку. Однако в реальном осуществлении оба, вызывающий абонент и вызываемый абонент, могут получить информацию друг друга, чтобы сделать оценку, и затем могут выполнять обработку переключения на местный прием. В качестве решения может быть взят следующий пример.

Первый MSC центр получает информацию переключения на местный прием второго MSC центра и выполняет обработку переключения на местный прием согласно информации переключения на местный прием обоих первого MSC центра и второго MSC центра.

Второй MSC центр получает информацию переключения на местный прием первого MSC центра и выполняет обработку переключения на местный прием согласно информации переключения на местный прием обоих первого MSC центра и второго MSC центра.

ВАРИАНТ ОСУЩЕСТВЛЕНИЯ 2

Согласно способу, обеспеченному в варианте осуществления 1 настоящего изобретения, настоящий вариант осуществления описывает, как выполнять переключение на местный прием посредством обмена информацией переключения на местный прием между MSC центрами через MAP сигнализацию. Решение включает в себя следующие этапы:

Этап 1: MSC центр вызывающего абонента и MSC центр вызываемого абонента передают информацию переключения на местный прием в MAP сигнализации и переносят MAP сигнализацию друг другу.

Один MSC центр посылает информацию переключения на местный прием местного абонента в другой MSC центр с использованием MAP сигнализации. После приема информации переключения на местный прием равноправного абонента, другой MSC центр сохраняет принятую информацию переключения на местный прием MSC центра, и возвращает информацию переключения на местный прием местного абонента в MSC центр с использованием MAP сигнализации. Если информация переключения на местный прием одного MSC центра изменяется в процессе вызова, то MSC центру необходимо послать измененную информацию переключения на местный прием в другой MSC центр, так, чтобы гарантировать, что MSC центры обоих вызывающего абонента и вызываемого абонента полностью знают информацию друг друга одновременно, и выполняют обработку переключения на местный прием согласно полной информации переключения на местный прием, то есть информации переключения на местный прием обоих MSC центров.

Этап 2: MSC центр вызывающего абонента и MSC центр вызываемого абонента выполняют взаимную адресацию в MAP сигнализации согласно MSC адресу равноправного абонента. Этот способ получения MSC адреса равноправного абонента MSC центром вызывающего абонента MSC центром и MSC центром вызываемого абонента (то есть MSC центр вызывающего абонента получает MSC адрес вызываемого абонента, и MSC центр вызываемого абонента получает MSC адрес вызывающего абонента) может быть следующим:

В процессе установки вызова, MSC центр вызывающего абонента и MSC центр вызываемого абонента передают информацию IMSI идентификатора вызывающего абонента и вызываемого абонента и MSC адреса обоих вызывающего абонента и вызываемого абонента через запрос ОТПРАВИТЬ ИНФОРМАЦИЮ МАРШРУТИЗАЦИИ (SRI), запрос ОБЕСПЕЧИТЬ НОМЕР РОУМИНГА (PRN), отклик ОБЕСПЕЧИТЬ НОМЕР РОУМИНГА (PRN ack) и отклик ОТПРАВИТЬ ИНФОРМАЦИЮ МАРШРУТИЗАЦИИ (SRI ack).

Например, вызывающий абонент инициирует вызов; MSC центр вызывающего абонента посылает SRI информацию в регистр местоположения дома (HLR, РМД), чтобы получить информацию маршрутизации вызываемого абонента, причем SRI информация несет MSC адрес вызывающего абонента и IMSI идентификатор вызывающего абонента; HLR регистр посылает PRN запрос в MSC центр вызываемого абонента, чтобы получить номер роуминга вызываемого абонента, причем PRN запрос несет MSC адрес вызывающего абонента и информацию IMSI идентификатора вызывающего абонента; MSC центр вызываемого абонента сохраняет MSC адрес вызывающего абонента и информацию IMSI идентификатора вызывающего абонента. Когда MSC центр вызывающего абонента возвращает ответ PRN ack в HLR регистр, ответ PRN ack несет MSC адрес вызываемого абонента и информацию IMSI идентификатора вызываемого абонента. Когда HLR регистр возвращает ответ SRI ack в MSC центр вызывающего абонента, ответ SRI ack несет MSC адрес вызываемого абонента и информацию IMSI идентификатора вызываемого абонента, и MSC центр вызывающего абонента сохраняет MSC адрес вызываемого абонента и информацию IMSI идентификатора вызываемого абонента.

Этап 3: MSC центр вызывающего абонента и MSC центр вызываемого абонента ассоциируют вызов с использованием IMSI информации. То есть, после того как MSC центр вызывающего абонента и MSC центр вызываемого абонента принимают информацию переключения на местный прием MSC центра равноправного абонента, они ассоциируют соответствующий вызов с использованием IMSI информации вызова в пределах MSC центра местного абонента. Следовательно, MSC центру вызывающего абонента и MSC центру вызываемого абонента необходимо получить IMSI информацию равноправного абонента посредством передачи IMSI информации ветви вызова равноправного абонента в MAP сигнализации, посылаемой равноправному абоненту. Обратимся к предшествующему описанию этапа 2.

Предшествующая MAP сигнализация, используемая для переноса информации переключения на местный прием, может быть получена посредством преобразования текущей MAP сигнализации во время выполнения, например, путем расширения SRI и PRN текущей MAP сигнализации или путем добавления MAP сигнализации. В этом варианте осуществления, то, что добавляется именно MAP сигнализация, берется как иллюстративный пример. Предполагается, что добавленная MAP сигнализация называется как [MAP LCLS служба] и сигнализация может нести следующую информацию (выбрать и нести следующую информацию согласно различным сценариям):

(1) IMSI идентификатор равноправного абонента.

(2) Информация узла сигнализации BSC контроллера, в котором находится внутриофисный вызов.

(3) Индикация переключения на местный прием, используемая для передачи информации возможности переключения на местный прием. Например, могут быть использованы следующие типы индикации:

ADD_REQ переключения на местный прием местного вызова (LCLS), разрешена установка LCLS переключения, отклонена установка LCLS переключения, разрешено разъединение LCLS переключения, отклонено разъединение LCLS переключения, индикация запрета LCLS переключения, индикация разрешения LCLS переключения, индикация установки LCLS переключения и индикация разъединения LCLS переключения.

(4) Идентификационный номер вызова Call-ID, соответствующий внутриофисному вызову, в котором Call-ID используется для идентификации ветви вызова между MSC центром и BSC контроллером.

(5) Информация канала передачи A интерфейса внутри офиса; информация канала передачи A интерфейса двух ветвей вызова должна использоваться, когда BSC контроллер разъединяет переключение на местный прием.

Далее подробно описано упомянутое решение со ссылкой на несколько специфических сценариев. Для простоты, следующее описание основано на предположении, что вызывающий терминал обозначен MS-A, MSC центр вызывающего абонента обозначен MSC-A, вызываемый терминал обозначен MS-B, и MSC центр вызываемого абонента обозначен MSC-B.

1. Сценарий 1: Процесс установки вызова

В процессе установки вызова, MSC центры обоих вызывающего абонента и вызываемого абонента, то есть MSC-A и MSC-B, передают IMSI информацию обоих вызывающего абонента и вызываемого абонента и информацию адресов MSC центров обоих вызывающего абонента и вызываемого абонента через SRI информацию, PRN запрос, PRN ack и SRI ack. Как показано на фиг.2А и 2В, специфический процесс может включать в себя следующие этапы:

A201: MS-A терминал посылает в MSC-A центр запрос CM службы.

A202: MSC-A центр выполняет подтверждение подлинности и шифрования относительно MS-A терминала, например, MSC-A центр обменивается с MS-A терминалом сообщением подтвердить подлинность и шифровать.

A203: MS-A терминал посылает в MSC-A центр сообщение установки, и MSC-A центр возвращает в MS-A терминал сообщение продолжения вызова.

A204: MSC-A центр посылает в MGW шлюз запрос ADD_REQ, и MGW шлюз возвращает в MSC-A центр отклик ADD_REPLY.

A205: MSC-A центр посылает в BSC контроллер запрос ASS_REQ; BSC контроллер посылает в MS-A терминал команду ASS_CMD; MS-A терминал возвращает в BSC контроллер сообщение ASS_COMP; BSC контроллер возвращает в MSC-A центр ответ ASS_RSP.

A206: MSC-A центр посылает в HLR регистр SRI информацию маршрутизации MS-B терминала, где SRI информация несет адрес MSC-A центра и IMSI идентификатор MS-A терминала.

A207: HLR регистр посылает в MSC-B центр PRN запрос, для получения номера роуминга вызывающего абонента, причем PRN запрос несет адрес MSC-A центра и IMSI информацию MS-A терминала.

A208: MSC-B центр сохраняет адрес MSC-A центра и IMSI информацию MS-A терминала. Когда MSC-B центр возвращает в HLR регистр подтверждение PRN ack, подтверждение PRN ack несет адрес MSC-B центра и IMSI информацию MS-B терминала.

A209: HLR регистр возвращает в MSC-A центр подтверждение SRI ack, причем подтверждение SRI ack несет адрес MSC-B центра и IMSI информацию MS-B терминала, и MSC-A центр сохраняет адрес MSC-B центра и IMSI информацию MS-B терминала.

A210: MSC-A центр снова посылает в MGW шлюз запрос ADD_REQ, и MGW шлюз возвращает в MSC-A центр отклик ADD_REPLY.

A211: Через обмен и адресацию на этапах с A206 по A208, MSC-A центр и MSC-B центр ассоциируют вызов согласно IMSI информации соответственных равноправных абонентов, хранимой в MSC-A центре и MSC-B центре. MSC-A центр посылает в MSC-B центр сообщение начального адреса (IAM); MSC-B центр посылает в BSC контроллер страницу; BSC контроллер посылает в MS-B терминал страницу; MS-B терминал может возвратить в BSC контроллер ответ на страницу (Page rsp); после приема ответа Page rsp, контроллер может послать в MSC-B центр ответ Page rsp.

A212: MSC-B центр выполняет подтверждение подлинности и шифрования относительно MS-B терминала, например, MSC-B центр обменивается с MS-B терминалом сообщением подтвердить подлинность и шифровать. Между тем, MSC-B центр посылает в MGW шлюз запрос ADD_REQ, и MGW шлюз возвращает в MSC-B центр отклик ADD_REPLY; MSC-B центр посылает в MS-B терминал сообщение установки, и MS-B терминал возвращает в MSC-B центр сообщение Call Confirmed (утверждение вызова).

A213: MSC-B центр снова посылает в MGW шлюз запрос ADD_REQ, и MGW шлюз возвращает в MSC-B центр отклик ADD_REPLY.

A214: MSC-B центр посылает в BSC контроллер запрос ASS_REQ; BSC контроллер посылает в MS-B терминал команду ASS_CMD; MS-B терминал возвращает в BSC контроллер сообщение ASS_COMP; BSC контроллер возвращает в MSC-B центр ответ ASS_RSP.

A215: MS-B терминал может послать в MSC-B центр сообщение ALERT (тревоги); MSC-B центр посылает в MSC-A центр конечное сообщение адреса (ACM); MSC-A центр посылает в MS-A терминал сообщение тревоги ALTERT. Затем MS-B терминал посылает в MSC-B центр сообщение CONNECT (соединения), и MSC-B центр может возвратить в MS-B терминал сообщение CONNECT_ACK (подтверждения соединения); MSC-B центр посылает в MSC-A центр сообщение ответа Answer Message (ANM); MSC-A центр посылает в MS-A терминал сообщение соединения CONNECT, и MS-A терминал может возвратить в MSC-A центр сообщение CONNECT_ACK (подтверждения соединения). К этому времени, процесс установки вызова между MS-A терминалом и MS-B терминалом завершается.

A216: MSC-B центр посылает в MSC-A центр запрос информации LCLS переключения (LCLS info Req) согласно адресу MSC-A центра. MAP сигнализация, используемая для переноса информации переключения на местный прием, несет информацию узла сигнализации BSC контроллера, где расположен MS-B терминал, информацию возможности переключения на местный прием MSC-B центра и Call-ID (идентификатор вызова) MS-B терминала.

A217: MSC-A центр оценивает, удовлетворяются ли условия начала переключения на местный прием; если условия начала переключения на местный прием удовлетворяются, то MSC-A центр начинает переключение на местный прием, то есть выполняется этап A218.

Например, MSC-A центр определяет, согласно информации узла сигнализации BSC контроллера, в котором
