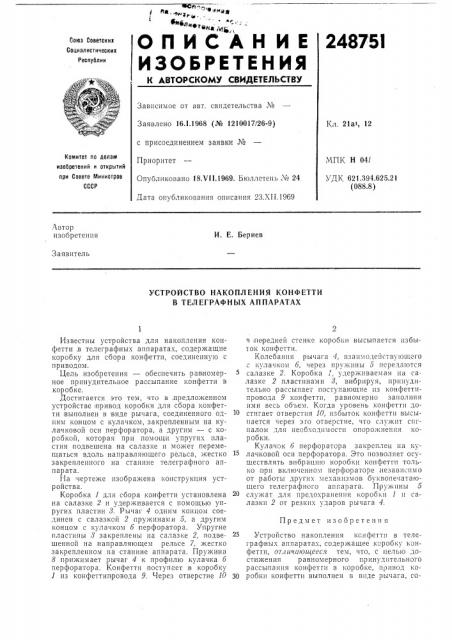

ОПИСАН ИЕ 248751

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l„ 0þý Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 16.1.1968 (№ 1210017/26-9) с присоединением заявки №

Приоритет

Опубликовано 18 т111.1969. Ьюллетень ¹ 24

Дата опубликования описания 23Ж1.1969

Кл. 21ат, 12

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н 041

УДК 621,394.625.21 (088.8) Автор изобретения

И. Е. Бериев

Заявитель

УСТРОЙСТВО НАКОПЛЕНИЯ КОНФЕТТИ

В ТЕЛЕГРАФНЫХ АППАРАТАХ

Предмет изобретения

Известны устройства для накопления конфетти в телеграфных аппаратах, содер>кащие коробку для сбора конфетти, соединенную с приводом.

Цель изобретения — обеспечить равномерное принудительное рассыпание конфетти в коробке.

Достигается это тем, что в,предложенном устройстве;привод коробки для сбора конфетти выполнен в виде рычага, соединенного одним концом с кулачком, закрепленным на кулачковой оси перфоратора, а другим — с коробкой, которая при помощи упругих пластин подвешена на салазке и может перемещаться вдоль направляющего рельса, жестко закрепленного на станине телеграфно" î аппарата.

На чертеже изображена конструкция устройства.

Коробка 1 для сбора конфетти установлена на салазке 2 и удерживается с помощью упругих пластин 8. Рычаг 4 одним концом:соединен с салазкой 2 пружинами 5, а другим концом с кулачком б перфоратора. Упругие пластины 8 закреплены на салазке 2, подвешенной на направляющем рельсе 7, жестко закрепленном на станине аппарата. Пружина

8 прижимает рычаг 4 к профилю кулачка б перфоратора. Конфетти поступает в коробку

1 из конфеттипровода 9. Через отверстие 10

В передней стенке корооки высыпается избыг ок конфетти.

Колебания рычага 4, взаимодействующего с кулачком б, через пру>кины 5 передаются салазке 2. Коробка,, удерживаемая на салазке 2 пластинами 8, вибрируя, принудительно рассыпает поступающие из конфеттипровода 9 конфетти, равномерно заполняя ими весь объем. Когда уровень конфетти достигает отверстия 10, изоыток конфетти Bblchlпается через эго отверстие, что служит сигналом для необходимости опорожнения коробки.

Кулачок б перфоратора закреплен на кулачковой оси перфоратора. Это позволяет осуществлять вибрацию коробки конфетти только при включенном перфораторе,независимо от работы других механизмов буквопечатающего телеграфного апгарата. Пружины 5 служат для предохранен!! я нор оо ни 1 и c3лазки 2 от резких ударов рычага 4.

Устройство накопления конфетти в телеграфных аппаратах, содер>кащее коробку конфетти, отличающееся тем, что, с целью достижения равномерного принудительного рассыпания конфетгп в корооке, привод ко30 робки конфетти выполнен в виде рычага, со24875i

Составитель Э. Фридолина

Техред 3. Н. Тараненко Корректор Р. И. Крючкова

Редактор 8. Кузнецов

Заказ 3429 5 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 5К-35, Раушская наб., д. 4,5

Типография, пр. Сапунова, 2 единенного одним концом с кулачком, закрепленным на кулачковой оси перфоратора, адругим — с коробкой конфетти, причем коробка с помощью упругих пластин подвешена на салазке с возможностью перемещения под действием рычага вдоль направляющего рельса, жестко закрепленного на станине телеграфного аппарата.
