Реферат

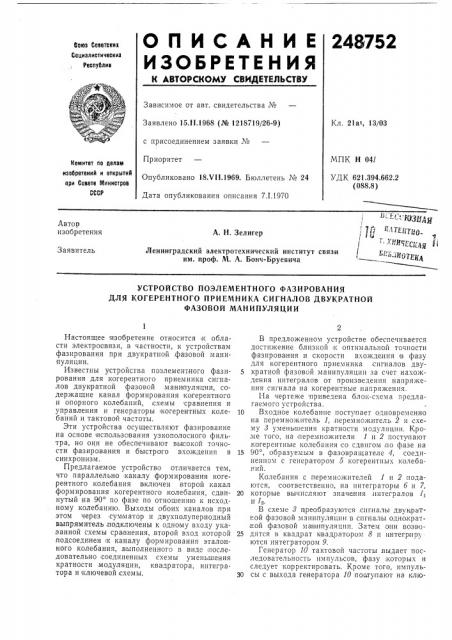

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Соеетскиа

Социаяистическиа

Республик

Зависимое от авт. свидетельства №

Кл. 21а>, 13/03

Заявлено 15,11.1968 (№ 1218719 26-9) с присоединением заявки ¹

Приоритет

Опубликовано 18Х!1.1969. Бюллетень № 24

Дата опубликования описания 7.1.1970

МПК Н 041

УДК 621.394,662.2 (088.8) Комитет по делам иаобретений и открытиЯ ори Совете Министров

СССР

Автор изобретения

А. Н, Зелигер

Заявитель

Ленинградский электротехнический институт связи им. проф. М. А. Бонч-Бруевича

УСТРОЙСТВО ПОЭЛЕМЕНТНОГО ФАЗИРОВАНИЯ

ДЛЯ КОГЕРЕНТНОГО ПРИЕМНИКА СИГНАЛОВ ДВУКРАТНОЙ

ФАЗОВОЙ МАНИПУЛЯЦИИ

Настоящее изобретение относится к области электросвязи, в частности, к устройствам фазирования при двукратной,фазовой манипуляции.

Известны устройства поэлементного фазирования для когерентного приемника сигналов двукратной фазовой мани пуляции, содержащие канал формирования когерентного и опорного колебаний, схемы сравнения и управления и генераторы когерентных колебаний и тактовой частоты.

Эти устройства осуществляют фазирование на основе использования узкополосного фильтра, но они не обеспечивают высокой точности фазирования и быстрого вхождения в синхронизм.

Предлагаемое устройство отличается тем, что параллельно каналу формирования когерентного колебания включен второй канал формирования когерентного .колебания, сдвинутый на 90 по фазе по отношению к исходному колебанию. Выходы обоих каналов .при этом через сумматор и двухполупериодный выпрямитель, подключены к одному входу указанной схемы сравнения, .второй вход которой подсоединен,к каналу формирования эталонного колебания,,выполненного в виде последовательно соединенных схемы уменьшения кратности модуляции, ква дратора, интегратора и ключевой схемы, В предложенном устройстве обеспечивается достижение близкой к оптимальной точности фазирования и скорости вхождения в фазу для когерентного прием ника сигналов дву5 кратной фазовой манипуляции за счет нахождения интегралов от произведения напряжения сигнала на когерентные напряжения.

На чертеже приведена блок-схема предлагаемого устройства.

10 Входное колебание поступает одновременно на перемножитель 1, перемножитель 2 и схему 8 уменьшения кратности модуляции. Кро,ме того, на перемножители 1 и 2 поступают когерентные колебания со сдвигом,по фазе на

15 90, образуемым в фазовращателе 4, соединенном с генератором 5 когерентных колебаний.

Колебания с перемножителей 1 и 2 подаются, соответственно, на интеграторы б и 7, 20 которые вычисляют значения, интегралов 1т и I .

В схеме 8 преобразуются .сигналы двукратной фазовой манипуляции в сигналы однократной фазовой ман ипуляции. Затем QIHH возво25 дятся в квадрат квадрато ром 8 и интегриру ются интегратором 9.

Генератор 10 тактовой частоты, выдает последовательность импульсов, фазу, которых и следует корректировать. Кроме того, импуль30 сы с выхода генератора 10 поступают на клю248752

Составитель В. Максимов

Текред 3. Н. Тарансико Корректор В. И. Жолудева

Редактор В. Кузнецов

Заказ 3585 3 Типаж 480 Подписное

ЦНИИПИ 1(омитета по делам изобретении и открытий при Совете Министров СССР

Москва Я(-35, 1 атинская UBG., д. 4,5

Типография, ир. CUii«UUUU, 2 чевые схемы 11 — 18. При постуллении каждого импульса эти ключевые, схемы на короткое время открываются. В результате напряжение с интегратора б, соответствующее iBblчисленному значению интеграла 1т, через двухполупериодный выпрямитель 14 со знаком

«плюс» поступает .на сумматор 15. Кроме того, на сумматор 15 через двухполупериодный выпрямитель lб со знаком «минус» поступает напряжение, соответствующее интегралу 1в.

При этом перемножитель 1, интегратор б, ключевая схема 11 и двухполупериодный выпрямитель 14 образуют |первый канал формирования когерентного,колебания, а,схемы 2, 7, 12, 16 — второй канал. В канал формирования эталонного колебания входят схемы 8, 6, 9 и 18. На выходе сумматора создается на,пряжение, представляющее собой разность

I> — 1». Далее через двухполупериодный выпрямитель 17 напряжение со знаком «плюс» подается на сравнивающее устройство 18, одновременно с напряжением с интегратора 9 через схему 18, Величина этого напряжения не зависит от .величины фазового рассогласования.

В устройстве 18 сравнивается величина напряжения, поступающего с сумматора 15 с эталонным напряжением. Если с сумматора поступило напряжение, меньшее эталонного, то управляющее устройство 19 изменит фазу генератора тактовой частоты 10, т. е. произойдет поэлементное фазирование. Следует отметить, что обеим величинам,рассогласований соответствуют одинаковые напряжения на выходе 18. В связи с этим, осуществив первый раз коррекцию фазы, управляющее устройство 19 запоминает величину напряжения, поступившего ic выхода;устройства 18. Если направление сдвига фазы выбрано верно, следующее напряжение, поступающее с выхода устройства 18, будет, иметь меньшую величину, и наоборот. Сравнивая величину:полученного напряжения с величиной предыдущего

1о напряжения, управляющее устройство выбирает правильное направление сдвига фазы.

Предмет изобретения

Устройство поэлементного фазирования для

15 когерентного приемника сигналов двукратной фазовой манипуляции, содержащее канал формирования когерентного и опорного, колебаний, схемы сравнения и управления и генераторы когерентных колебаний и тактовой

20 частоты, отличающееся тем, что, с целью повы ления точности и скорости, вхождения в фазу, параллельно каналу формирования когерентного колебания включен второй,канал формирования когерентного колебания, сдви25 путый на 90 по фазе r o отношению к исходному колебанию, причем выходы обоих каналов через сумматор и двухполупериодный IBblпрямитель подключены к одному входу указанной схемы сравнения, второй вход которой

30 подсоединен к каналу, формирования эталонного колебания, выполненного в,виде последовательно соединенных схемы уменьшения кратности модуляции, квадратора, интегратора и ключевой схемы.
