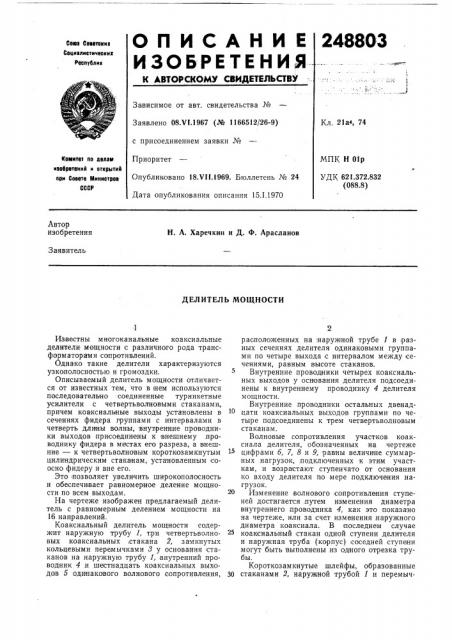

ОП ИСАН И Е

ИЗОБРЕТЕ Н ИЯ

Сема Сеоотекна

Сониалистичвскик

Ресотблик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 08.VI.1967 (№ 1166512 26-9) с присоединением заявки №

Приоритет

Опубликовано 18.Vll.!969. Бюллетень № 24

Дата опубликования описания 15.1.1970

Кл. 21а4, 74

МПК Н 01р

УДК 621.372.832 (088.8) Комитет по аслам иаобрвтеиий и открытий ори Совете Министров

СССР

Автор изобретения

Н. А. Харечкин и Д. Ф. Арасланов

Заявитель

ДЕЛИТЕЛЬ МОЩНОСТИ

Известны многоканальные коаксиальные делители мощности с различного рода трансформаторами сопротивлений.

Однако такие делители характеризуются узкополосностью и громоздки.

Описываемый делитель мощности отличается от известных тем, что в |нем используются последовательно соединенные турникетные усилители с четвертьволновыми стаканами, причем коаксиальные выходы установлены в сечениях фидера группами с интервалами в четверть длины волны, внувренние проводники выходов присоединены к внешнему проводнику фидера в местах его разреза, а внешние — к четвертьволновым коротиозамкнутым цилиндрическим стаканам, установленным соосно фидеру и вне его.

Это позволяет увеличить широкополосность и обеспечивает равномерное деление мощности по всем выходам.

На чертеже изображен предлагаемый делитель с равномерным делением мощности на

16 направлений.

Коаксиальный делитель мощности содержит наружную трубу 1, три четвертьволновых коаксиальных стакана 2, замкнутых кольцевыми перемычками 8 у основания стаканов на наружную трубу 1, внутренний проводник 4 .и шестнадцать коаксиальных выходов 5 одинакового волнового сопротивления, расположенных на .наруж ной трубе 1 в разных сечениях делителя одинаковыми группами по четыре выхода с интервалом между сечениями, равным высоте стаканов.

Внутренние проводники четырех коаксиальных выходов у основания делителя подсоединены к .внутреннему проводнику 4 делителя мощности.

Внутренние проводники остальных двенадцати коаксиальных выходов группами по четыре подсоединены к трем четвертьволновым стаканам.

Волновые сопротивления участков коаксиала делителя, обозначенных на чертеже цифрами о, 7, 8 и 9, равны величине суммарных нагрузок, лодключенных к этим участкам, и возрастают ступенчато от основания ко входу делителя по мере подключения нагрузок.

Изменение волнового сопротивления ступеней достигается, путем изменения диаметра внутреннего, проводника 4, как это показано на чертеже, или за счет изменения наружного диаметра коаксиала. В последнем случае коаксиальный стакан одной ступени делителя и наружная труба (корпус) соседней ступени могут быть выполнены из одного отрезка трубы.

Короткозамкнутые шлейфы, образованные

Зо стаканами 2, наружной трубой 1 и перемыч248803 ками 8, могут выполняться с сравнительно низким волновым сопротивлением, так как нагрузка от группы коаксиальных выходов, которую они шунтируют, имеет небольшое сопротивление. Низкое сопротивление шлейфов позволяет-сделать конструкцию делителя компактной с диаметром сечения, равным диаметру подводящего фидера.

Из чертежа видно, что короткозамкнутые шлейфы так же, как и выходы делителя, включены с интервалом в четверть длины волны, За счет четвертьволновой компенсации реактивностей, вносимых шлейфами и выводами, повышается степень согласования и увеличивается диапазон рабочих частот делителя.

Если входное сопротивление делителя ра вно волновому сопротивлению подводящего фидера, делитель рекомендуется выполнять с четным количеством шлейфов для более полной компенсации их реактивностей.

В тех случаях, когда входное сопротивление делителя меньше волнового сопротивления подводящего фидера и для согласования с ним применяется коаксиальный переход, выгоднее иметь нечетное количество шлейфов, так как недокомпенсированная реактивная составляющая входного соиротивления делителя в этом случае будет компенсироваться реактивностью, вносимой переходом.

З0

Количество шлейфов в .делителе можно изменять путем установки или подключения шлейфа 10, обозначеяного на чертеже пунктиром.

Очевидно, что мощность, поступающая на З5 вход делителя, делится поровну как между группами выходов, так и между всеми выходами делителя.

Фаза на выходах делителя запаздывает относительно фазы на входе на 40

2п величину Aq= 1, где Х вЂ” длина волны, а

Х

1 — длина коаксиала от входа делителя до соответствующего выхода.

Фазовый сдвиг между первой от входа делителя группой выходов и всеми остальными возрастает от группы к группе на средней частоте рабочего диапазона на 90 . Это свойство делителя позволяет в передающих телевизионных антеннах ic квадратурным питанием сократить количество типоразмеров фидеров (кабелей), так как необходимые фазовые сдвиги в этом случае обеспечиваются не за счет разницы в длинах кабелей, а делителем мощности, Для синфазного питания нагрузок фазовые сдвиги, задаваемые делителем, можно скомпенсировать длиною кабелей, которыми нагрузки подсоединяются к делителю мощности.

Предмет изобретения, Делитель мощности, содержащий коаксиальный фидер и шестнадцать коаксиальных выходов, отличающийся тем, что, с целью увеличения,широкополостности и улучшения равномерности деления мощности, коаксиальные выходы подключены к фидеру группа ми по четыре в каждой, на:,расстоянии одна от другой в четверть длины волны, причем внутренние проводники четырех,выходов, расположенных у основания фидера, присоединены к внутреннему проводнику фидера, а внутренние проводники остальных выходов присоеди нены к внутренним проводникам четвертьволновых стаканов, стенки которых образованы внешним проводником фидера и цилиндрической трубой, установленной поверх фидер а.
