Держатель для радиодеталей
Патент 248808
Классы МПК
Держатель для радиодеталей
Иллюстрации
Реферат
248808

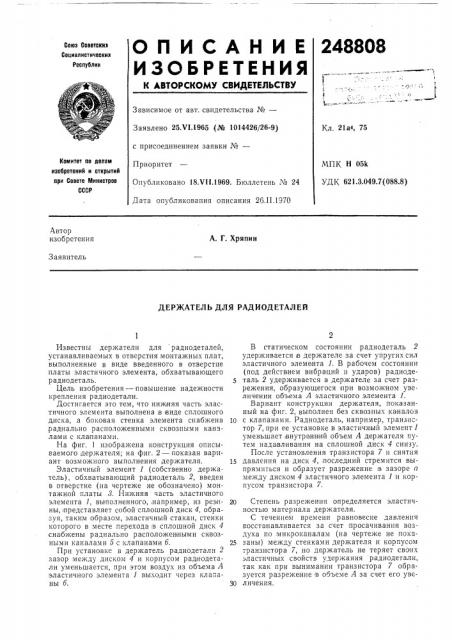

О П И С А Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Соиизлистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 25.Ч1.1965 (№ 1014426/26-9) с присоединением заявки №вЂ”
Приоритет
Опубликовано 18 Ч11.1969. Бюллетень № 24
Кл. 21а4, 75
Комитет по делом изобретений и открытий при Совете Министров
СССР
МПК Н 05k
УДК 621.3.049.7(088.8) Дата опубликования описания 26.11.1970
Автор изобретения
А. Г. Хряпин
Заявитель
ДЕРЖАТЕЛЬ ДЛЯ РАДИОДЕТАЛЕИ
20 Степень разрежения определяется эластичностью материала держателя.
С течением времени равновесие давления восстанавливается за счет просачивания воздуха по .микроканалам (на чертеже не пока25 заны) между стенками держателя и корпусом транзистора 7, но держатель не теряет своих эластичных свойств удержания радиодетали, так как при вынимании транзистора 7 образуется разрежение в объеме А за счет его уве30 личения.
Известны держатели для радиодеталей, устанавливаемых в отверстия монтажных плат, выполненные в виде введенного в отверстие платы эластичного элемента, обхватывающего радиодеталь.
Цель изобретения — повышение надежности крепления радиодетали.
Достигается это тем, что нижняя часть эластичного элемента выполнена,в виде сплошного диска, а боковая стенка элемента снабжена радиально расположенными сквозными каналами с кла панами.
На фиг, 1 изооражена конструкция описываемого держателя; на фиг. 2 — показан вариант возможного выполнения держателя.
Эластичный элемент 1 (собственно держатель), обхватывающий радиодеталь 2, введен в отверстие (на чертеже не обозначено) монтажной платы 8. Нижняя часть эластичного элемента 1, выполненного,,например, из резины, представляет собой сплошной диск 4, образуя, таким образом, эластичный стакан, стенки которого в месте перехода .в сплошной диск 4 снабжены радиально расположен ными ск возными каналами 5 с клапанами б.
При установке в держатель радиодетали 2 зазор между диском 4 и корпусом радиодетали уменьшается, при этом воздух из объема А эластичного элемента 1 выходит через клапаны б.
В статическом состоянии радиодеталь 2 удерживается в держателе за счет упругих сил эластичного элемента 1. В рабочем состоянии (под действием вибраций и ударов) радиодеталь 2 удерживается в держателе за счет разрежения, образующегося при возможном увеличении объема А эластичного элемента 1.
Вариант конструкции держателя, показанный на фиг. 2, выполнен без сквозных каналоз
10 с клапанами. Радиодеталь, например, транзистор 7, при ее установке в эластичный элемент1 уменьшает внутренн ий объем А держателя путем надавливания на сплошной диск 4 снизу.
После установления транзистора 7 и снятия
15 давления на диск 4,,последний стремится выпрямиться и образует разрежение в зазоре а между диском 4 эластичного элемента 1 и корпусом транзистора 7.
248808
Предмет изобретения
Фиг. 2
Составитель Л. Матевосов
Техред Т. П. Курнлко Корректор Л. В. Анисимова
Редактор В. Кузнецов
Заказ 25/8 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб., д. 4!5
Типография, пр. Сапунова, 2
Держатель для радиодеталей, устанавливаемых в отверстия монтажных плат, выполненный в виде, введенного в QTBepcme платы эластичного элемента, охватывающего радиодеталь, отличающийся тем, что, с целью повышения надежности крепления радиодеталей, нижняя часть упомянутого эластичного элемента вы полнена в виде сплошного диска, а боковая стенка элемента снабжена радиально рааположенными сквозными каналами с клапанам и.
