Реферат

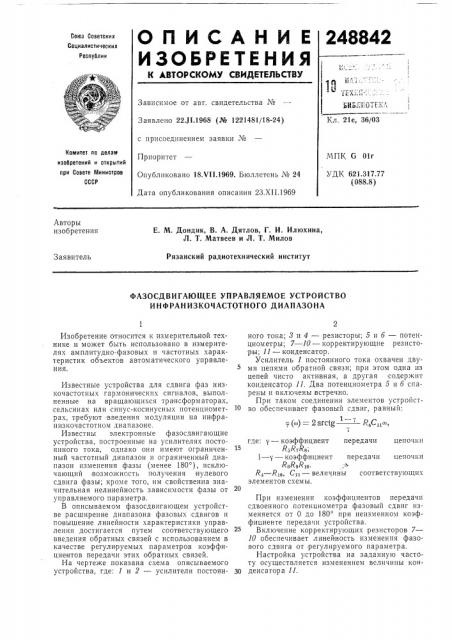

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

8842

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.,11.1968 (¹ 1221481/18-24) le, 36/03 с присоединением заявки №

Приоритет

Комитет па делам

G 0l r

621.317.77 (088.8) изобретений и открытий при Совете Министров

СССР

Опубликовано 18Х11.1969. Бюллетень № 24

Дата опубликования описания 23.XII.1969

Авторы изобретения

Е. М. Дондик, В. А. Дятлов, Г, И. Илюхина, Л. T. Матвеев и Л. T. Милов

Рязанский радиотехнический институт

Заявитель

ФАЗОСДВИГАЮЩЕЕ УПРАВЛЯЕМОЕ УСТРОЙСТВО

ИНФРАНИЗКОЧАСТОТНОГО ДИАПАЗОНА

Изобретение относится к измерительной технике и может быть использовано в измерителях амплитудно-фазовых и частотных характеристик объектов автоматического управления.

Известные устройства для сдвига фаз низкочастотных гармонических сигналов, выполненные на вращающихся трансформаторах, сельсинах или синус-косинусных потенциометрах, требуют введения модуляции на инфранизкочастотном диапазоне.

Известны электронные фазосдвигающие устройства, построенные на усилителях постоянного тока, однако они имеют ограниченный частотный диапазон и ограниченный диапазон изменения фазы (менее 180 ), исключающий возможнссть получения нулевого сдвига фазы; кроме того, им свойственна значительная нелинейность зависимости фазы от управляемого параметра.

В описываемом фазосдвигающем устройстве расширение диапазона фазовых сдвигов и повышение линейности характеристики управления достигается путем соответствующего введения обратных .связей с использованием в качестве, регулируемых параметров коэффициентов передачи этих обратных связей.

На чертеже показана схема описываемого устройства, где: 1 и 2 — усилители постоянного тока; 8 и 4 — резисторы; 5 и 6 — потенциометры; 7 — 10 — корректирующие резисторы; 11 — конденсатор, Усилитель 1 постоянного тока охвачен двумя цепями обратной связи; при этом одна из цепей чисто активная, а другая содержит конденсатор 11. Два потенциометра 5 и 6 спарены и включены встречно.

При таком соединении элементов устройст10 во обеспечивает фазовый сдвиг, равный:

1 -!

;() = 2arctg л,с„, где: у — коэффициент передачи цепочки

1 — у — коэффициент передачи цепочки

Рбттстттс .-З

Рт — Рте, Стт — величины соответствующих элементов схемы.

При изменении коэффициентов передачи сдвоенного потенциометра фазовый сдвиг изменяется от 0 до 180 при неизменном коэффициенте передачи устройства.

Включение корректирующих:резисторов 7—

10 обеспечивает линейность изменения фазового сдвига от регулируемого параметра.

Настройка устройства на заданную частоту осуществляется изменением величины кон30 денсатора 11.

248842

Предмет изобретения

Составитель В. Быков

Техред Л. Я. Левина

Корректор В. И. Жолудева

Реэдктор Б. Нанкина

Заказ 3429)10 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Фазосдвигающее управляемое устройство инфранизкочастотного диапазона, состоящее из двух усилителей постоянного тока с двумя цепями обратной связи, одна из которых содержит резистор, а другая — резистор и конденсатор, отлача ощееся тем, что, с целью расширения диапазона фазовых сдвигов и повышения линейности характеристики управления, в цепях обратной связи .встречно включены спаренные потенциометры, между крайними и подвижными |выводами которых:включены корректирующие:резисторы.
