Устройство отображения, жидкокристаллическое устройство отображения, способ возбуждения для устройства отображения и телевизионный приемник

Устройство отображения, жидкокристаллическое устройство отображения, способ возбуждения для устройства отображения и телевизионный приемник

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к жидкокристаллическому устройству отображения, в котором сигналы данных, чьи полярности изменяются за установленный период, подаются в сигнальные линии данных.

Уровень техники

При работе жидкокристаллических устройств отображения фронты сигналов истоков закругляются (искажается форма напряжения сигнальных линий данных) из-за возникновения паразитных сопротивлений, паразитных емкостей и т.п. в сигнальных линиях данных. В частности, при возбуждении жидкокристаллической панели с большим размером экрана в случае, где два соседних по времени импульса затворов подаются последовательно при отсутствии временного интервала между ними, закругленная часть сигнала истока, которая соответствует предыдущей стадии, записывается в начале периода горизонтального сканирования. Принимая это во внимание, в патентной литературе 1 раскрыт способ обеспечения установленного временного интервала между одним и другим из двух соседних по времени импульсов затворов (см. фиг.35).

Известный способ возбуждения сигнальных линий данных представляет собой способ, который обеспечивает подачу сигналов данных, чьи полярности изменяются за период (1Н) горизонтального сканирования (реверсивное возбуждение 1Н). Однако в этом способе, когда размер жидкокристаллической панели увеличивается, и когда скорость для высокоскоростного возбуждения увеличивается, закругление сигнала данных увеличивается в степени. В результате возникают проблемы, связанные с уменьшением скорости заряда пикселей и увеличением потребления электрической энергии. Соответственно, начинают использовать альтернативные способы возбуждения, такие как (i) способ, в котором обеспечивает подачу, в сигнальные линии данных, сигналов данных, в которых их полярность изменяется за период вертикального сканирования или за множество периодов вертикального сканирования, тогда как в одном периоде горизонтального сканирования, обеспечивают подачу сигнала данных, имеющего одну полярность с одной из двух сигнальных линий данных, и подают другой сигнал данных, имеющий другую полярность с другой из двух сигнальных линий данных, причем две сигнальные линии данных размещены рядом друг с другом (реверсивное возбуждение 1V или реверсивное возбуждение nV), или (ii) способ, в котором обеспечивают подачу, в сигнальные линии данных, сигналов данных, в которых их полярности изменяются за множество периодов горизонтального сканирования, тогда как в одном периоде горизонтального сканирования обеспечивают подачу сигнала данных, имеющего одну полярность с одной из двух сигнальных линий данных, и подают другой сигнал данных, имеющий другую полярность с другой из двух сигнальных линий данных, причем две сигнальные линии данных размещены рядом друг с другом (реверсивное возбуждение nH). В следующем ниже описании, реверсивное возбуждение 1V, реверсивное возбуждение nV и реверсивное возбуждение nH называются все вместе долговременным (LT) реверсивным возбуждением.

Список цитируемой литературы

Патентная литература

Патентная литература 1: Публикация заявки на патент Японии, Токукай (Tokukai) №2008-009368 А (дата подачи заявки: 17 января 2008 года).

Сущность изобретения

Техническая задача

Изобретатели настоящего изобретения обнаружили, что если между одним и другим из двух соседних по времени импульсов затворов предусмотрен установленный временной интервал, то при LT-реверсивном возбуждении возникает, как показано на фиг.35, следующая проблема.

А именно, пульсация (волнообразное изменение), вызванная паразитной емкостью, которая образуется на пересечении сигнальной линии данных и сигнальной линии сканирования, возникает в электрическом напряжении сигнальной линии данных во время нарастания (в начале периода сканирования) и спада (в конце периода сканирования) амплитуды импульса затворов. Кроме того, когда расстояние от источника питания сигнала данных увеличивается (когда увеличивается паразитное сопротивление сигнальных линий данных), пульсация увеличивается по величине, как показано на фиг.36. Это вызывает ухудшение качества изображения, например, вызывает изменение цвета в нижней части экрана, часть которого находится в отдалении от возбудителя истоков. Считается, что это происходит из-за LT-реверсивного возбуждения, при котором (i) сигналы данных одной полярности подаются в течение продолжительного периода времени в одинаковые сигнальные линии данных, и (ii) между сигнальными линиями данных возникает паразитная емкость при работе жидкокристаллической панели с высокой четкостью изображения, поскольку электрические напряжения любой одной из сигнальных линий данных и сигнальной линией данных, расположенной рядом с упомянутой любой одной из сигнальных линий данных на одной из своих сторон, всегда имеют обратные полярности. Более того, такое ухудшение качества отображения становится заметным в случае, где две сигнальных линии сканирования выбираются одновременно.

Задача настоящего изобретения заключается в том, чтобы повысить качество отображения жидкокристаллического устройства отображения, которое выполняет LT-реверсивное возбуждение.

Решение задачи

Устройство отображения настоящего изобретения представляет собой устройство отображения, включающее в себя: сигнальные линии сканирования и сигнальные линии данных, где каждая из сигнальных линий данных получает сигналы данных, чьи полярности изменяются за один период вертикального сканирования, за множество периодов вертикального сканирования или за множество периодов горизонтального сканирования, причем в одном периоде горизонтального сканирования, одна из двух сигнальных линий данных, которая получает сигнал данных, имеет одну полярность, и другая из двух сигнальных линий данных, которая получает другой сигнал данных, имеет другую полярность, при этом две сигнальные линии данных размещаются рядом друг с другом, сигнальные линии сканирования последовательно активизируются в наборах из N линий (где N - целое число не менее чем 1), и при тактировании, при котором набор из N линий сигнальных линий сканирования дезактивизируется из активного состояния, другой набор из N линий сигнальных линий сканирования активизируется из неактивного состояния.

Согласно этой конфигурации, при тактировании, при котором набор из N линий сигнальных линий сканирования дезактивизируется, другой набор из N линий сигнальных линий сканирования активизируется; следовательно, эффект (например, падение электрического напряжения), полученный с помощью сигнальных линий данных в результате дезактивизации набора из N линий сигнальных линий сканирования (например, спада амплитуд N импульсов сканирования) по существу устраняется за счет эффекта (например, нарастания электрического напряжения), полученного с помощью сигнальных линий данных в результате активизации набора из N линий сигнальных линий сканирования (например, нарастания амплитуд N импульсов сканирования). Это позволяет уменьшить пульсацию (волнообразное изменение), которая возникает в электрическом напряжении сигнальных линий данных, а также при LT-реверсивном возбуждении, которое позволяет предотвратить явление, при котором величина пульсации увеличивается, когда источник питания сигнала данных становится более отдаленным (см. фиг.36), и, таким образом, повысить качество отображения.

Преимущественные эффекты изобретения

Как описано выше, согласно настоящему устройству отображения можно уменьшить пульсацию (волнообразное изменение), которая возникает в электрическом напряжении сигнальной линии данных при LT-реверсивном возбуждении, которое позволяет предотвратить явление, при котором величина пульсации увеличивается, когда источник питания сигналов данных становится более отдаленным, и, таким образом, повысить качество отображения.

Краткое описание чертежей

Фиг.1 - временные диаграммы, иллюстрирующие способ возбуждения жидкокристаллического устройства отображения, согласно варианту 1 осуществления.

Фиг.2 - эквивалентная схема, иллюстрирующая конфигурацию жидкокристаллической панели, согласно варианту 1 осуществления.

Фиг.3 - схематичный вид, иллюстрирующий состояние отображения жидкокристаллического устройства отображения, которое возбуждается с помощью способа возбуждения, показанного на фиг.1.

Фиг.4 - временные диаграммы, иллюстрирующие другой способ возбуждения жидкокристаллического устройства отображения, согласно варианту 1 осуществления.

Фиг.5 - вид сверху, иллюстрирующий специфический пример жидкокристаллической панели, показанный на фиг.2.

Фиг.6 - вид в поперечном сечении жидкокристаллической панели, показанной на фиг.5.

Фиг.7 - вид сверху, иллюстрирующий другой специфический пример жидкокристаллической панели, изображенной на фиг.2.

Фиг.8 - вид в поперечном сечении жидкокристаллической панели, показанной на фиг.7.

Фиг.9 - схематичный вид, иллюстрирующий как восстановить разъединение сигнальной линии данных в жидкокристаллической панели, согласно варианту 1 осуществления.

Фиг.10 - эквивалентная схема другой конфигурации жидкокристаллической панели, согласно варианту 1 осуществления.

Фиг.11 - временные диаграммы, иллюстрирующие способ возбуждения жидкокристаллического устройства отображения, включающего в себя жидкокристаллическую панель, показанную на фиг.10.

Фиг.12 - схематичный вид, иллюстрирующий состояние отображения жидкокристаллического устройства отображения, которое возбуждается с помощью способа возбуждения, показанного на фиг.11.

Фиг.13 - эквивалентная схема, иллюстрирующая конфигурацию жидкокристаллической панели, согласно варианту 2 осуществления.

Фиг.14 - временные диаграммы, иллюстрирующие способ возбуждения жидкокристаллического устройства отображения, согласно варианту 2 осуществления.

Фиг.15 - схематичный вид, иллюстрирующий состояние отображения жидкокристаллического устройства отображения, которое возбуждается с помощью способа возбуждения, показанного на фиг.14.

Фиг.16 - временные диаграммы, иллюстрирующие другой способ возбуждения жидкокристаллического устройства отображения, согласно варианту 2 отображения.

Фиг.17 - вид сверху, иллюстрирующий специфический пример жидкокристаллической панели, показанной на фиг.13.

Фиг.18 - вид в поперечном сечении, иллюстрирующую жидкокристаллическую панель, показанную на фиг.17.

Фиг.19 - эквивалентная схема, иллюстрирующая конфигурацию жидкокристаллической панели, согласно варианту 3 осуществления.

Фиг.20 - временные диаграммы, иллюстрирующие способ возбуждения жидкокристаллического устройства отображения, согласно варианту 3 осуществления.

Фиг.21 - схематичный вид, иллюстрирующий состояние отображения жидкокристаллического устройства отображения, которое возбуждается с помощью способа возбуждения, показанного на фиг.20.

Фиг.22 - эквивалентная схема, иллюстрирующая конфигурацию жидкокристаллической панели, согласно варианту 4 осуществления.

Фиг.23 - временные диаграммы, иллюстрирующие способ возбуждения жидкокристаллического устройства отображения, согласно варианту 4 осуществления.

Фиг.24 - схематичный вид, иллюстрирующий состояние отображения жидкокристаллического устройства отображения, которое возбуждается с помощью способа возбуждения, показанного на фиг.23.

Фиг.25 - эквивалентная схема, иллюстрирующая конфигурацию жидкокристаллической панели, согласно варианту 5 осуществления.

Фиг.26 - временные диаграммы, иллюстрирующие способ возбуждения жидкокристаллического устройства отображения, согласно варианту осуществления.

Фиг.27 - схематический вид, иллюстрирующий состояние отображения жидкокристаллического устройства отображения, которое возбуждается с помощью способа возбуждения, показанного на фиг.26.

Фиг.28 - эквивалентная схема, иллюстрирующая конфигурацию жидкокристаллической панели, согласно варианту 3 осуществления.

Фиг.29 - временные диаграммы, иллюстрирующие способ возбуждения жидкокристаллического устройства, согласно варианту 3 осуществления.

Фиг.30 - временные диаграммы, иллюстрирующие другой способ возбуждения жидкокристаллического устройства отображения, согласно варианту 3 осуществления.

Фиг.31 - блок-схема, описывающая полную конфигурацию настоящего жидкокристаллического устройства отображения.

Фиг.32 - блок-схема, описывающая функции настоящего жидкокристаллического устройства отображения.

Фиг.33 - блок-схема, описывающая функции настоящего телевизионного приемника.

Фиг.34 - покомпонентный вид в перспективе, иллюстрирующий конфигурацию настоящего телевизионного приемника.

Фиг.35 - временные диаграммы, иллюстрирующие известный способ возбуждения жидкокристаллического устройства отображения.

Фиг.36 - схематичный вид, описывающий проблемы при использовании способа возбуждения, показанного на фиг.35 при LT-реверсивном возбуждении.

Подробное описание изобретения

Описание вариантов осуществления

Настоящий вариант осуществления описан ниже со ссылкой на фиг.1-34. Для удобства описания направление строки в дальнейшем обозначает направление продолжения сигнальных линий сканирования. Однако нет необходимости упоминать о том, что сигнальные линии сканирования могут продолжаться по направлению в сторону или по направлению вверх/вниз в используемом (наглядном) состоянии жидкокристаллического устройства отображения, включающего в себя настоящую жидкокристаллическую панель (или подложку с активной матрицей, которая используется в настоящей жидкокристаллической панели). Следует отметить, что при необходимости структуры управления выравниванием были опущены на чертежах, которые изображают жидкокристаллическую панель.

Вариант 1 осуществления

На фиг.2 изображена эквивалентная схема, иллюстрирующая участок жидкокристаллической панели, согласно варианту 1 осуществления. Как показано на фиг.2, в настоящей жидкокристаллической панели, сигнальные линии 15х, 15y, 15Х и 15Y данных размещены в этом порядке, и сигнальные линии 16i, 16j, 16m, 16n, 16w и 16u сканирования, каждая из которых продолжается в направлении строки (на фиг.2 в направлении слева направо) размещены в этом порядке. Пиксель 101 выполнен между пересечениями, где сигнальная линия 16i сканирования пересекается с сигнальными линиями 15х и 15y данных, пиксель 102 выполнен между пересечениями, где сигнальная линия 16j сканирования пересекается с сигнальными линиями 15х и 15y данных, пиксель 103 выполнен между пересечениями, где сигнальная линия 16m сканирования пересекается с сигнальными линиями 15х и 15y данных, пиксель 104 выполнен между пересечениями, где сигнальная линия 16n сканирования пересекается с сигнальными линиями 15х и 15y данных, пиксель 105 выполнен между пересечениями, где сигнальная линия 16i сканирования пересекается с сигнальными линиями 15Х и 15Y данных, пиксель 106 выполнен между пересечениями, где сигнальная линия 16j сканирования пересекается с сигнальными линиями 15Х и 15Y данных, пиксель 107 выполнен между пересечениями, где сигнальная линия 16m сканирования пересекается с сигнальными линиями 15Х и 15Y данных, и пиксель 108 выполнен между пересечениями, где сигнальная линия 16n сканирования пересекается с сигнальными линиями 15Х и 15Y данных. Шина 18р накопительных конденсаторов выполнена с возможностью связи с пикселями 101 и 105, шина 18q накопительных конденсаторов выполнена с возможностью связи с пикселями 102 и 106, шина 18r накопительных конденсаторов выполнена с возможностью связи с пикселями 103 и 107, и шина 18s накопительных конденсатором выполнена с возможностью связи с пикселями 104 и 108.

Рядом со столбцом α пикселей, который включает в себя пиксели 101-104, размещен столбец β, который включает в себя пиксели 105-108, при этом сигнальные линии 15х и 15y данных выполнены с возможностью связи со столбцом α пикселей, и сигнальные линии 15Х и 15Y данных выполнены с возможностью связи со столбцом β пикселей.

Кроме того, один пиксельный электрод расположен в одном пикселе; пиксельный электрод 17i пикселя 101 подсоединен к сигнальной линии 15х данных через транзистор 12i, который подсоединен к сигнальной линии 16i сканирования, пиксельный электрод 17j пикселя 102 подсоединен к сигнальной линии 15y данных через транзистор 12j, который подсоединен к сигнальной линии 16j сканирования; пиксельный электрод 17m пикселя 103 подсоединен к сигнальной линии 15х данных через транзистор 12m, который подсоединен к сигнальной линии 16m сканирования, пиксельный электрод 17n пикселя 104 подсоединен к сигнальной линии 15y данных через транзистор 12n, который подсоединен к сигнальной линии 16n сканирования, пиксельный электрод 171 пикселя 105 подсоединен к сигнальной линии 15Y данных через транзистор 121, который подсоединен к сигнальной линии 16i сканирования, пиксельный электрод 17J пикселя 106 подсоединен к сигнальной линии 15Х данных через транзистор 12J, который подсоединен к сигнальной линии 16j сканирования, пиксельный электрод 17М пикселя 107 подсоединен к сигнальной линии 15Y данных через транзистор 12М, который подсоединен к сигнальной линии 16m сканирования, и пиксельный электрод 17N пикселя 108 подсоединен к сигнальной линии 15Х данных через транзистор 12N, который подсоединен к сигнальной линии 16n сканирования.

Сигнальная линия 16i сканирования, подсоединенная к пиксельному электроду 17i пикселя 101 и подсоединенная к пиксельному электроду 171 пикселя 105, и сигнальная линия 16j сканирования, подсоединенная к пиксельному электроду 17J пикселя 102 и подсоединенная к пиксельному электроду 17J пикселя 106, выбираются одновременно (как будет описано ниже). Более того, сигнальная линия 16m сканирования, подсоединенная к пиксельному электроду 17m пикселя 103 и подсоединенная к пиксельному электроду 17М пикселя 107, и сигнальная линия 16n сканирования, подсоединенная к пиксельному электроду 17n пикселя 104 и подсоединенная к пиксельному электроду 17N пикселя 108, выбираются одновременно (как будет описано ниже).

Более того, соответствующие накопительные конденсаторы выполнены между шиной 18р накопительных конденсаторов и каждым из пиксельных электродов 17i и 17J, соответствующие накопительные конденсаторы выполнены между шиной 18q накопительных конденсаторов и каждым из пиксельных электродов 17J и 17J, соответствующие накопительные конденсаторы выполнены между шиной 18r накопительных конденсаторов и каждым из пиксельных электродов 17m и 17М, соответствующие накопительные конденсаторы выполнены между шиной 18s накопительных конденсаторов и каждым из пиксельных электродов 17n и 17N, и соответствующие жидкокристаллические конденсаторы выполнены между каждым из пиксельных электродов и общим электродом com.

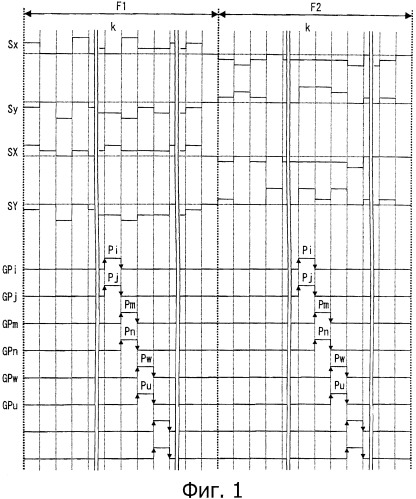

На фиг.1 изображены временные диаграммы, показывающие способ возбуждения настоящего жидкокристаллического устройства отображения, которое включает в себя жидкокристаллическую панель (работающую в режиме нормального черного), показанную на фиг.2. Sx, Sy, SX, SY представляют собой сигналы данных (информационные сигналы), которые подаются в сигнальные линии 15х, 15y, 15Х, 15Y данных, соответственно, и GPi, GPj, GPm, GPn, GPw, GPu представляют собой импульсные сигналы затворов, которые подаются в сигнальные линии 16i, 16j, 16m, 16n, 16w, 16u сканирования, соответственно. Более того, на фиг.3(а) изображен схематичный вид участка, показанного на фиг.2, и на фиг.3(b)-(d) изображены схематические виды, иллюстрирующие состояние записи участка, показанного на фиг.3(а), от k-го периода горизонтального сканирования до (k+2)-го периода горизонтального сканирования, показанного на фиг.1.

Как показано на фиг.1, в настоящем способе возбуждения одновременно выбраны две сигнальных линии сканирования, и сигналы данных, чьи полярности изменяются за период вертикального сканирования (1V), подаются в сигнальные линии данных. В одном периоде вертикального сканирования, сигналы данных (напряжения сигналов), которые подаются, соответственно, в две сигнальные линии данных, которые связаны с одним столбцом пикселей, вырабатываются так, чтобы иметь различные полярности, и сигналы данных, которые подаются, соответственно, в две расположенные рядом сигнальные линии данных, каждая из которых связана с различными столбцами пикселей, вырабатываются так, чтобы иметь различные полярности. При тактировании, при котором амплитуды двух импульсов сканирования падают, амплитуды двух импульсов сканирования нарастают; одновременно с началом периода горизонтального сканирования, соответствующего текущей стадии, нарастает амплитуда импульса сканирования на текущей стадии, и одновременно с началом периода горизонтального сканирования, соответствующего текущей стадии (окончание периода горизонтального сканирования, соответствующего текущей стадии), падает амплитуда импульса сканирования на текущей стадии.

Более конкретно, в следующих друг за другом кадрах F1 и F2, F1 возбуждается следующим способом возбуждения. Сначала в F1 сигнальные линии 15х и 15Х данных принимают сигналы данных положительной полярности, и сигнальные линии 15y и 15Y данных принимают сигналы данных отрицательной полярности.

Одновременно с началом k-го периода горизонтального сканирования (т.е., переход к сигналу данных, соответствующему k-му периоду горизонтального сканирования) нарастают амплитуда импульса Pi импульсного сигнала GPi затворов и амплитуда импульса Pj импульсного сигнала GPj затворов, и одновременно с началом (k+1)-го периода горизонтального сканирования (окончание k-го периода горизонтального сканирования) падают амплитуда импульса Pi и амплитуда импульса Pj.

В результате, сигналы данных положительной полярности записываются в пиксельные электроды 17i пикселя 101, сигналы данных отрицательной полярности записываются в пиксельный электрод 17j пикселя 102, сигналы данных отрицательной полярности записываются в пиксельный электрод 171 пикселя 105, и сигналы данных положительной полярности записываются в пиксельный электрод 17J пикселя 106, как показано на фиг.3(а) и (b).

Более того, одновременно с началом (k+1)-го периода горизонтального сканирования, нарастают амплитуда импульса Pm импульсного сигнала GPm затворов и амплитуда импульса Pn импульсного сигнала GPn затворов, и одновременно с началом (k+2)-го периода горизонтального сканирования падают амплитуда импульса Pm и амплитуда импульса Pn.

В результате, сигналы данных положительной полярности записываются в пиксельный электрод 17m пикселя 103, сигналы данных отрицательной полярности записываются в пиксельный электрод 17n пикселя 104, сигналы данных отрицательной полярности записываются в пиксельный электрод 17М пикселя 107, и сигналы данных положительной полярности записываются в пиксельный электрод 17N пикселя 108, как показано на фиг.3(а) и (с).

Кроме того, одновременно с началом (k+2)-го периода горизонтального сканирования, нарастают амплитуда импульса Pw импульсного сигнала GPw затворов и амплитуда импульса Pu импульсного сигнала GPu затворов, и одновременно с началом (k+3)-го периода горизонтального сканирования падают амплитуда импульса Pw и амплитуда импульса Pu. В результате, сигналы данных, имеющие полярность такую, как показано на фиг.3(d), записываются в пиксельный электрод, подсоединенный к сигнальной линии 16w сканирования, и в пиксельный электрод, подсоединенный к сигнальной линии 16Pu сканирования.

Таким образом, вышеупомянутое позволяет достигнуть распределения с точечным изменением полярности сигналов данных, записанных в пиксели в F1.

С другой стороны, в F2 выполняется следующий ниже способ возбуждения. Сначала в F2, сигнальные линии 15х и 15Х данных принимают сигналы данных отрицательной полярности, и сигнальные линии 15y и 15Y данных принимают сигналы данных положительной полярности.

Одновременно с началом k-го периода горизонтального сканирования (т.е., перехода сигналов данных, соответствующих k-му периоду горизонтального сканирования) нарастают амплитуда импульса Pi импульсного сигнала GPi затворов и амплитуда импульса Pj импульсного сигнала GPj затворов, и одновременно с началом (k+1)-го периода горизонтального сканирования (окончание k-го периода горизонтального сканирования) падают амплитуда импульса Pi и амплитуда импульса Pj.

В результате, сигналы данных отрицательной полярности записываются в пиксельный электрод 17i пикселя 101, сигналы данных положительной полярности записываются в пиксельный электрод 17j пикселя 102, сигналы данных положительной полярности записываются в пиксельный электрод 171 пикселя 105, и сигналы данных отрицательной полярности записываются в пиксельный электрод 17J пикселя 106.

Более того, одновременно с началом (k+1)-го периода горизонтального сканирования нарастают амплитуда импульса Pm импульсного сигнала GPm затворов и амплитуда импульса Pn импульсного сигнала GPn затворов, и одновременно с началом (k+2)-го периода горизонтального сканирования падают амплитуда импульса Pm и амплитуда импульса Pn.

В результате, сигналы данных отрицательной полярности записываются в пиксельный электрод 17m пикселя 103, сигналы данных положительной полярности записываются в пиксельный электрод 17n пикселя 104, сигналы данных положительной полярности записываются в пиксельный электрод 17М пикселя 107, и сигналы данных отрицательной полярности записываются в пиксельный электрод 17N пикселя 108.

Кроме того, одновременно с началом (k+2)-го периода горизонтального сканирования, нарастают амплитуда импульса Pw импульсного сигнала GPw затворов и амплитуда импульса Pu импульсного сигнала GPu затворов, и одновременно с началом (k+3)-го периода горизонтального сканирования падают амплитуда импульса Pw и амплитуда импульса Pu.

Таким образом, вышеупомянутое позволяет достигнуть распределения с точечным изменением полярности сигналов данных, также записанных в каждый из пикселей в F2.

В настоящем жидкокристаллическом устройстве отображения, амплитуды двух импульсов сканирования нарастают при тактировании, при котором падают амплитуды двух импульсов сканирования. Следовательно, эффект (падение электрического напряжения), полученный с помощью сигнальных линий данных вследствие падения амплитуд двух импульсов сканирования устраняется за счет эффекта (нарастания электрического напряжения), полученного с помощью сигнальных линий данных вследствие нарастания двух импульсов сканирования. В результате, пульсацию (волнообразное изменение), которая образуется в электрическом напряжении сигнальной линии данных, можно уменьшить даже при реверсивном возбуждении 1V. Это позволяет предотвратить явление, при котором увеличивается размер пульсации, когда источник питания сигнала данных становится более отдаленным (см. фиг.6), и таким образом, повысить качество отображения.

Более того, поскольку в настоящем жидкокристаллическом устройстве отображения можно одновременно выбрать две сигнальных линии сканирования, то можно уменьшить наполовину время записи в экран, не вызывая изменения времени записи пикселей. То есть, настоящее жидкокристаллическое устройство отображения пригодно для высокоскоростного возбуждения, такого как возбуждение с удвоенной частотой (возбуждение с частотой 120 Гц) и т.п.

Более того, настоящее жидкокристаллическое устройство отображения имеет конфигурацию, которая позволяет выполнить возбуждение с точечным изменением при подаче сигналов данных одинаковой полярности в сигнальные линии данных во время одного периода вертикального сканирования. Соответственно, настоящее жидкокристаллическое устройство отображения можно также рассматривать подходящим для достижения большого размера и для достижения высокочастотного возбуждения, а также для достижения низкой потребляемой мощности.

В способе возбуждения на фиг.1, амплитуда импульса сканирования на текущей стадии нарастает одновременно с началом периода горизонтального сканирования, соответствующего текущей стадии, и амплитуда импульса сканирования на текущей стадии падает одновременно с началом периода горизонтального сканирования, соответствующего следующей стадии (окончание периода горизонтального сканирования, соответствующего текущей стадии). Однако способ возбуждения не ограничивается этим примером. Например, способ может быть таким, как изображено на фиг.4, в котором амплитуда импульса сканирования на текущей стадии нарастает одновременно с началом периода горизонтального сканирования, соответствующего предыдущей стадии, и амплитуда импульса сканирования на текущей стадии падает одновременно с началом периода горизонтального сканирования, соответствующего следующей стадии (окончание периода горизонтального сканирования на текущей стадии). В этом случае длительность импульса сканирования равна 2 Н.

Более конкретно, амплитуда импульса Pi и амплитуда импульса Pj нарастают одновременно с началом ((k-1)-го периода горизонтального сканирования, и амплитуда импульса Pm и амплитуда импульса Pn нарастают одновременно с началом k-го периода горизонтального сканирования; после этого, одновременно с началом (k+1)-го периода горизонтального сканирования (окончание k-го периода горизонтального сканирования), амплитуда импульса Pi и амплитуда импульса Pj падают, тогда как амплитуда импульса Pw и амплитуда импульса Pu нарастают.

Способ возбуждения (фиг.4) позволяет выполнить предварительный заряд во время первой половины (1Н) импульса и выполнить основной заряд во время второй половины (1Н) импульса. Это позволяет повысить скорость заряда пикселя. Конечно, в этом случае амплитуды двух импульсов сканирования также нарастают при тактировании, при котором амплитуды двух импульсов сканирования падают. Это позволяет предотвратить явление, при котором величина пульсации увеличивается, так как источник питания сигнала данных становится наиболее отдаленным (см. фиг.36), и, таким образом, повысить качество отображения.

Специфический пример жидкокристаллической панели (участок, включающий в себя пиксели 101, 102, 105 и 106) (фиг.2) изображен на виде сверху на фиг.5 и на виде поперечного сечения на фиг.6. В подложке с активной матрицей настоящей жидкокристаллической панели, сигнальные линии 16i и 16j сканирования, которые продолжаются в направлении строк, и шины 18р и 18q накопительных конденсаторов, которые продолжаются в направлении строк, выполнены на прозрачной подложке 31. Пленка 43 для изоляции затворов выполнена для того, чтобы закрыть эти элементы, и на пленке 43 для изоляции затворов выполнен металлический слой, который включает в себя сигнальные линии 15х, 15y, 15Х и 15Y данных, каждая из которых продолжается в направлении столбца, полупроводниковые слои (i-слой и n+ - слой) и электроды истоков и электроды стоков для каждого из транзисторов 12i, 12j, 12I и 12J, стоковые удлиненные электроды 27, электроды 37 конденсатора и удлиненные проводники 47. Более того, неорганическая внутрислойная изолирующая пленка 25 выполнена для того, чтобы закрыть металлический слой, и органическая внутрислойная изолирующая пленка 26, которая толще, чем неорганическая внутрислойная изолирующая пленка 25, выполнена на верхнем слое неорганической внутрислойной изолирующей пленки 25. Кроме того, пиксельные электроды 17i, 17j, 17I и 17J выполнены на органической внутрислойной изолирующей пленке 26, и выравнивающая пленка 9 выполнена для того, чтобы закрыть эти пиксельные электроды. Неорганическая внутрислойная изолирующая пленка 25 и органическая внутрислойная изолирующая пленка 26 имеют сквозные отверстия на сечении, в которых открыты контактные отверстия 11; это позволяет пиксельным электродам находиться в контакте с соответствующими электродами 37 конденсатора. Между тем, подложка 30 цветного светофильтра имеет черную матрицу 13 и цветной слой (слои цветного светофильтра) 14, выполненные на стеклянной подложке 32, и общий электрод (com) 28 выполнен на верхнем слое этих слоев. Кроме того, выравнивающая пленка 19 выполнена для того, чтобы закрыть общий электрод 28.

В настоящей жидкокристаллической панели, например, край пиксельного электрода 17j на стороне по ходу вверх в направлении сканирования перекрывает край сигнальной линии 16i сканирования на стороне по ходу вниз в направлении сканирования, тогда как край пиксельного электрода 17J на стороне по ходу вниз в направлении сканирования перекрывает край сигнальной линии 16i сканирования на стороне по ходу вверх в направлении сканирования. На виде сверху в перспективе видно, что края пиксельного электрода 17J, которые проходят вдоль направления столбца пиксельного электрода 17J, закрывают сигнальную линию 15х данных и сигнальную линию 15y данных, соответственно. Более того, накопительный конденсатор выполнен в части, на которой электрод конденсатора перекрывает шину накопительных конденсаторов таким способом, чтобы пленка для изоляции затворов была расположена между электродом конденсатора и шиной накопительных конденсаторов.

Другой пример жидкокристаллической панели (участок, включающий в себя пиксели 101, 102, 105 и 106), изображенный на фиг.2, показан на фиг.7 на виде сверху и на фиг.8 на виде его поперечного сечения. В подложке активной матрицы настоящей жидкокристаллической панели, сигнальные линии 16i и 16j сканирования, которые продолжаются в направлении строки, и шины 18р и 18q накопительных конденсаторов, которые продолжаются в направлении строки, выполнены на прозрачной подложке 31. Пленка 43 для изоляции затворов выполнена для того, чтобы закрыть эти элементы, и на пленке 43 для изоляции затворов выполнен металлический слой, который включает в себя: сигнальные линии 15х, 15y, 15Х, 15Y данных, каждая из которых продолжается в направлении столбца, полупроводниковые слои (i-слой и n+ - слой) и электрод истока и электрод стока для каждого из транзисторов 12i, 12j, 12I, 12J, электроды 37 конденсатора и общий электрод com. Более того, неорганическая пленка 25 для межслойной изоляции выполнена для того, чтобы закрыть металлический слой. На неорганической пленке 25 для межслойной изоляции выполнены гребнеобразные пиксельные электроды 17i, 17j, 17I, 17J, и выравнивающая пленка 9 выполнена для того, чтобы закрыть эти пиксельные электроды. Неорганическая пленка 25 для межслойной изоляции имеет сквозное отверстие на сечении, в котором выполнено контактное отверстие 11; это позволяет пиксельным электродам находиться в контакте с электродом конденсатора 37. Более того, там, где выполнено контактное отверстие 11, пленка 43 для изоляции затворов имеет сквозное отверстие, позволяя общему электроду corn входить в контакт с шиной накопительных конденсатором. С другой стороны, подложка 30 цветных светофильтров имеет черную матрицу 13 и цветной слой (слой цветного светофильтра) 14, выполненный на стеклянной подложке 32, и выравнивающая пленка 19 выполнена на ней для того, чтобы закрыть эти элементы.

В настоящей жидкокристаллической панели, коэффициентом пропускания жидкого кристалла управляют с помощью наклонного электрического поля, которое вырабатывается между гребнеобразным пиксельным электродом и общим электродом com. Следовательно, можно улучшить характеристики угла обзора.

Как показано на фиг.9(а), предпочтительно, чтобы в настоящем жидкокристаллическом устройстве отображения был предусмотрен запасной проводник PW для корректировки разъединения сигнальной линии данных. Запасной проводник PW проходит вокруг области отображения, и, например, в случае, где сигнальная линия 15х данных разъединяется, как показано на фиг.9(b), окрестность входного конца (самая ближняя часть к возбудителю истоков) сигнальной линии 15х данных и окрестность выходного конца (наиболее отдаленная часть от возбудителя истоков) сигнальной линии 15х данных подсоединены друг к другу через запасной проводник PW (см. фиг.9(с)). Это позволяет передавать сигналы данных к частям в нисходящем направлении разъединенной части (части от разъединенной части до выходного конца) через запасной проводник PW, и, в результате, можно восстановить разъединение сигнальной линии 15х данных.

Если возникает явление, при котором величина пульсации увеличивается, когда источник питания сигнала данных становится более отдаленным (см. фиг.36), то обеспечение запасного проводника оставит метку восстановления, так как величина пульсации в части в нисходящем направлении разъединенной части (особенно поблизости от выходного конца) становится отличной о
