Реферат

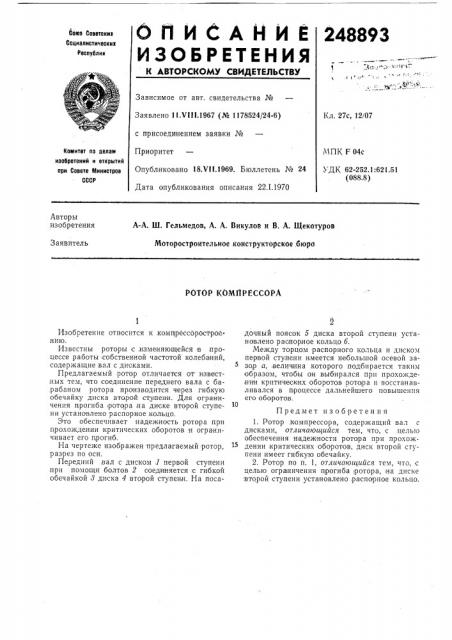

ОПИСАЙИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

248893

60!о3 Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.V111.1967 (№ 1178524/24-6) с присоединением заявки №

Приоритет

Опубликовано 18Х!1.1969. Бюллетень № 24

Дата опубликования описания 22.1.1970

Кл. 27с, 12/07

МПК F 04с

УДК 62-252.1:621.51 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А-А. Ш. Гельмедов, А. А, Викулов и В. А. Щекотуров

Моторостроительное конструкторское бторо

Заявитель

РОТОР КОМПРЕССОРА

Изобретение относится к комп рессорострое; нию.

Известны роторы с,изменяющейся !В .процессе работы собственной частотой колебаний, содержащие,вал с дисками.

Предлагаемый ротор отличается от извест,ных тем, что соединение переднего вала с барабаном ротора производится через гибкую обечайку диска второй ступени. Для ограничения прогиба ротора,на диске второй ступени установлено распорное кольцо.

Это обеспечивает надежность ротора при црохождении критических оборотов и ограничивает его прогиб.

На чертеже изображен предлагаемый ротор, разрез по оси.

Передний,вал с диском 1 первой ступени при помощи болтов 2 соединяется с гибкой обечайкой 8 диска 4 второй ступени, На посадочный поясок 5 диска второй ступени установлено распорное кольцо б.

Между торцом распорного кольца и диском первой ступени имеется небольшой осевой зазо р а, величина которого подбирается таким образом, чтобы он выбирался при прохождении критических оборотов ротора и восстанавливался в п роцессе дальнейшего повышения

его оборотов.

Предмет изобретения

1. Ротор,компрессора, содержащий вал с дисками, отличающийся тем, что, с целью обеспечения надежности ротора при прохождении критических оборотов, диск второй ступени имеет гибкую обечайку.

2. Ротор по п. 1, отличающийся тем, что, с целью ограничения прогиба ротора, на диске .второй ступени установлено,распорное кольцо.
