Реферат

Область изобретения

Настоящее изобретение в целом относится к новым формам солей фармацевтических соединений и способам их получения. В частности, настоящее изобретение относится к новым формам солей 7-[(3R,4R)-3-гидрокси-4-гидроксиметил-пирролидин-1-илметил]-3,5-дигидро-пирроло[3,2-d]пиримидин-4-она (Соединение 1) и способам их получения.

Предшествующий уровень техники

7-[(3R,4R)-3-Гидрокси-4-гидроксиметил-пирролидин-1-илметил]-3,5-дигидро-пирроло[3,2-d]пиримидин-4-он (Соединение 1) ингибирует ряд ферментов, вовлеченных в заболевание людей, включая пуриновую нуклеозидфосфорилазу, но не ограничиваясь ими. 7-[(3R,4R)-3-Гидрокси-4-гидроксиметил-пирролидин-1-илметил]-3,5-дигидро-пирроло[3,2-d]пиримидин-4-он разработан в настоящее время для лечения множества заболеваний людей, включая рак, заболевание, опосредованное В- и Т-клетками, бактериальные инфекции и протозойные инфекции, но не ограничиваясь ими. Применение соединения 1 описано в патенте США №7553839, который включен в данное описание путем ссылки.

Из литературы известны многие фармацевтически приемлемые соли соединения 1. Они включают гидрохлориды, дигидрохлориды, гидробромиды, гемисульфат, пара-тозилат, ортофосфат, цитрат, L-тартрат, L-лактат, стеарат, малеат, сукцинат, фумарат и L-малат, но не ограничиваются ими.

Хотя описано множество солей соединения 1, многие из описанных форм солей проявляют свойства, которые не являются оптимальными. Например показано, что соль гидрохлорид соединения 1 содержит полиморфные варианты. В некоторых случаях может быть желательно получить соль фармацевтического соединения без полиморфных вариантов или с уменьшенным количеством полиморфных вариантов.

Смешанные кристаллические соли известны в литературе (Kitaigorodsky, A. I., Solid Solutions, Springer-Verlag: Berlin, 1984). Смешанные кристаллы образуются тогда, когда новая молекулярная единица замещает другую в кристаллической структуре без существенного нарушения элементарной ячейки. Когда часть распределяется в смешанном кристалле, тогда вещество также называют твердым раствором. Обычно существуют небольшие анионы и катионы, которые могут замещать аналогичные частицы в кристаллической решетке. Например, атомы никеля и марганца могут замещать друг друга с образованием непрерывных изоморфных смешанных кристаллов в двойной соли 2RbCl·MCl₂·2H₂O, где М представляет собой Ni или Mn (J. Chem. Thermodynamics, 28, 743, 1996). Калий может замещать рубидий в аренсульфонатах (Inorg. Chem., 22, 2924-2931, 1994), и множество двухвалентных ионов металла замещают друг друга в формиатах (J. Solid State Chem., 57, 260-266, 1985).

Менее часто замещают друг друга более крупные частицы, такие как органические молекулы. Например, прогестероны, такие как 11α-гидрокси-16α,17α-эпоксипрогестерон (НЕР) и 16α,17α-эпоксипрогестерон (ЕР), образуют изоструктурные смешанные кристаллы в определенном соотношении (Ind. Eng. Chem. Res., 45, 432-437, 2006). Физиологически активный сульфадимидин образует моноклинные кристаллы с аспирином или 4-аминобензойной кислотой и триклинные кристаллы с 2-аминобензойной кислотой или 4-аминосалициловой кислотой (Molecular Pharmaceutics., 4 (3), 310-316, 2007). Аналогично, цис-итраконазол образует ряд солей с C₄ кислотами (J. Am. Chem. Soc, 125, pp.8456-8457), которые могут быть изоморфными. В патенте США №3870732 (1974) изложено, что могут образовываться "смешанные кристаллы" алюминия и некоторых карбоновых кислот, хотя не ясно, представляют ли они собой изоморфные структуры.

Смешанные соли обеспечивают возможность физических свойств, которые отличаются от свойств несмешанных солей самих по себе, и могут быть полезны во множестве областей, таких как изготовление лекарственных продуктов, пригодность которых для применения часто зависит от свойств активного фармацевтического ингредиента. Подобно несмешанным солям, смешанные соли являются потенциально полиморфными, и можно ожидать, что некоторые из них являются нестабильными. Таким образом, желательно разработать стабильные соли, которые обеспечат легкое получение солей соединения 1.

В данной области техники существует потребность в разработке новых солей соединения 1, обладающих новыми свойствами. В настоящем изобретении предложены новые формы геми- и моносолей соединений 1 и способы их синтеза.

Краткое изложение сущности изобретения

В первом аспекте настоящего изобретения предложены геми- и моносоли 7-[(3R,4R)-3-гидрокси-4-гидроксиметил-пирролидин-1-илметил]-3,5-дигидро-пирроло[3,2-d]пиримидин-4-она (Соединение 1), обладающие улучшенными свойствами по сравнению с формами солей соединения 1 предшествующего уровня техники.

Во втором аспекте настоящего изобретения предложены геми- и моносоли соединения 1 с органическими кислотами.

В третьем аспекте настоящего изобретения предложены геми- и моносоли соединения 1 с C₄ органическими двухосновными кислотами. Примеры C₄ органических двухосновных кислот включают янтарную кислоту, фумаровую кислоту, L-яблочную кислоту, малеиновую кислоту, L-винную кислоту, L-аспарагиновую кислоту или их комбинации. В одном из воплощений C₄ органическая двухосновная кислота представляет собой янтарную кислоту, фумаровую кислоту или L-яблочную кислоту. В конкретном воплощении C₄ органическая двухосновная кислота представляет собой янтарную кислоту.

В четвертом аспекте настоящего изобретения предложены геми- и моносоли соединения 1 с C₄ органическими двухосновными кислотами, которые не дают полиморфных вариантов или дают уменьшенное количество полиморфных вариантов по сравнению с солью гидрохлоридом соединения 1 или формами солей соединения 1, известными в данной области техники. В одном из воплощений C₄ органическая двухосновная кислота представляет собой янтарную кислоту, и соль соединения 1 представляет собой соль гемисукцинат моногидрат.

В пятом аспекте настоящего изобретения предложены гемисоли соединения 1 со смешанными C₄ органическими двухосновными кислотами. Примеры комбинаций C₄ органических двухосновных кислот для смешанных солей соединения 1 включают комбинации янтарной кислоты, фумаровой кислоты и L-яблочной кислоты. В конкретном воплощении комбинации C₄ органических двухосновных кислот представляют собой янтарную кислоту и фумаровую кислоту, янтарную кислоту и L-яблочную кислоту, фумаровую кислоту и L-яблочную кислоту, и янтарную кислоту, фумаровую кислоту и L-яблочную кислоту.

В шестом аспекте настоящего изобретения предложены геми- и моносоли соединения 1 с C₄ неорганическими кислотами. Примеры неорганических кислот включают ортофосфорную кислоту, бромистоводородную кислоту, пара-толуолсульфоновую кислоту и серную кислоту.

В седьмом аспекте настоящего изобретения предложены способы получения соли соединения 1, где соль соединения 1 представляет собой геми- или моносоль с органической кислотой.

В восьмом аспекте настоящего изобретения предложены способы получения соли соединения 1, где соль соединения 1 представляет собой геми- или моносоль с C₄ органической двухосновной кислотой. Примеры C₄ органических двухосновных кислот включают янтарную кислоту, фумаровую кислоту, L-яблочную кислоту, малеиновую кислоту, L-винную кислоту и L-аспарагиновую кислоту. В одном из воплощений C₄ органическая двухосновная кислота представляет собой янтарную кислоту, фумаровую кислоту или L-яблочную кислоту. В конкретном воплощении C₄ органическая двухосновная кислота представляет собой янтарную кислоту.

В девятом аспекте настоящего изобретения предложены способы получения соли соединения 1, где соль соединения 1 представляет собой геми- и моносоли соединения 1 с C₄ органическими двухосновными кислотами, которые не дают полиморфных вариантов или дают уменьшенное количество полиморфных вариантов по сравнению с солью гидрохлоридом соединения 1 или формами солей соединения 1, известными в данной области техники. В одном из воплощений C₄ органическая двухосновная кислота представляет собой янтарную кислоту, и соль соединения 1 представляет собой соль гемисукцинат моногидрат.

В десятом аспекте настоящего изобретения предложены способы получения соли соединения 1, где соль соединения 1 представляет собой гемисоль соединения 1 со смешанными C₄ органическими двухосновными кислотами. Примеры комбинаций 64 органических двухосновных кислот для смешанных солей соединения 1 включают комбинации янтарной кислоты, фумаровой кислоты и L-яблочной кислоты. В конкретном воплощении комбинации C₄ органических двухосновных кислот представляют собой янтарную кислоту и фумаровую кислоту, янтарную кислоту и L-яблочную кислоту, фумаровую кислоту и L-яблочную кислоту, и янтарную кислоту, фумаровую кислоту и L-яблочную кислоту.

В одиннадцатом аспекте настоящего изобретения предложены способы получения соли соединения 1, где соль соединения 1 представляет собой геми- или моносоль с неорганической кислотой. Примеры неорганических кислот включают ортофосфорную кислоту, бромистоводородную кислоту, пара-толуолсульфоновую кислоту и серную кислоту.

Описание графических материалов

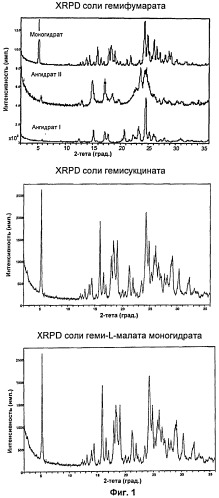

На Фиг.1 представлены графики XRPD (дифракция рентгеновских лучей на порошке) для форм солей гемифумарата, гемисукцината и гемималата соединения 1.

На Фиг.2 представлены графики DSC (дифференциальной сканирующей калориметрии) для форм солей гемифумарата и гемисукцината соединения 1.

На Фиг.3 проиллюстрировано взаимопревращение между формами соединения 1, представляющими собой моногидраты и ангидраты гемисоли с C₄ дикарбоновой кислотой.

На Фиг.4 представлены графики PXRD для трех смешанных солей соединения 1.

На Фиг.5 представлены кривые DSC для смешанных солей соединения 1. Эти соли включают соль геми-(гемисукцинат, гемималат), соль геми-(гемифумарат, гемималат), соль геми-(гемисукцинат, гемифумарат) и смесь гемисукцината и гемималата.

На Фиг.6 представлены графики XRPD для формы соли гемисукцината соединения 1.

На Фиг.7 представлены полученные путем сканирующей электронной микроскопии микрофотографии форм соли гемисукцината соединения 1.

На Фиг.8 представлены графики XRPD для форм солей геми(гемифумарат, геми-L-малат), геми(гемисукцинат, гемифумарат), геми(гемисукцинат, геми-L-малат), геми(1/3-сукцинат, 1/3-фумарат, 1/3-L-малат), гемифумарата, геми-L-малата и гемисукцината соединения 1.

Подробное описание изобретения

Используемые здесь термины имеют нижеприведенные значения.

Термин "API" относится к активному фармацевтическому ингредиенту.

Термин "геми" означает, что соотношение API:кислота (органическая или неорганическая) составляет 2:1, соответственно, в кристаллической структуре соли соединения 1. Например, в случае соли гемисукцината соединения 1 атом азота в пирролидиновом кольце протонирован (как представлено в структуре монокристалла соли моноацетата), и обе карбоксильные группы янтарной кислоты депротонированы. Следовательно, в одной и той же элементарной ячейке существуют две основные молекулы соединения 1 и одна кислотная молекула C₄ органической двухосновной кислоты, причем кислота действует в качестве мостиковой связи между ними.

Термин "инертный органический растворитель" относится к растворителю, который не вступает в химическое взаимодействие с реакционной смесью.

Термин "изоструктурный" используют для описания кристаллических веществ, которые имеют один и тот же тип кристаллической структуры, например, в котором новая молекулярная единица замещается на другую в кристаллической структуре без значительного нарушения монокристалла.

Термин "моно" означает, что соотношение API:кислота (органическая или неорганическая) составляет 1:1, соответственно, в кристаллической структуре соли соединения 1. Например, в случае кислой однозамещенной соли C₄ органической двухосновной кислоты соединения 1, одна карбоксильная группа C₄ органической двухосновной кислоты образует соль с атомом азота в пирролидиновом кольце соединения 1. Другая карбоксильная группа может иметь или не иметь Н-связывающего взаимодействия с другими частями основной молекулы соединения 1.

Термин "фармацевтически приемлемый", такой как фармацевтически приемлемый носитель, эксципиент и так далее, означает фармакологически приемлемый и по существу не токсичный для субъекта, которому вводят конкретное соединение.

Термин "фармацевтически приемлемая соль" относится к обычным солям присоединения кислоты или основания, которые сохраняют биологическую эффективность и свойства соединений по настоящему изобретению, и образуются из подходящих нетоксичных органических или неорганических кислот или органических или неорганических оснований. Примеры солей присоединения кислоты включают соли, полученные из неорганических кислот, таких как соляная кислота, бромистоводородная кислота, йодистоводородная кислота, серная кислота, сульфамовая кислота, ортофосфорная кислота и азотная кислота, и соли, полученные из органических кислот, таких как пара-толуолсульфоновая кислота, салициловая кислота, метансульфоновая кислота, щавелевая кислота, янтарная кислота, лимонная кислота, яблочная кислота, молочная кислота, фумаровая кислота и тому подобное. Примеры солей присоединения основания включают соли, полученные из гидроксидов аммония, калия, натрия и четвертичного аммония, такого как, например, гидроксид тетраметиламмония. Химическое превращение фармацевтического соединения (то есть лекарственного средства) в соль является методикой, практикуемой химиками-фармацевтами для достижения улучшенной физической и химической стабильности, гигроскопичности и растворимости соединений. См., например, Н.Ansel et. al., Pharmaceutical Dosage Forms and Drug Delivery Systems (6^th Ed. 1995) at pp.196 и 1456-1457.

Термин "пролекарство" относится к соединениям, которые подвергаются превращению перед тем, как проявить их фармакологические действия. Химическая модификация лекарств для преодоления фармацевтических проблем также называется "латентиацией лекарства". Латентиация лекарства представляет собой химическую модификацию биологически активного соединения с образованием нового соединения, которое после ферментативной атаки in vivo высвобождает исходное соединение. Химические изменения исходного соединения являются такими, что изменения физико-химических свойств влияют на всасывание, распределение и ферментативный метаболизм. Определение латентиации лекарства также расширено таким образом, чтобы включать неферментативное восстановление исходного соединения. Восстановление происходит вследствие гидролитических, диссоциирующих и других взаимодействий, не обязательно ферментативно опосредованных. Термины пролекарства, латентиированные лекарства и биологически обратимые производные использованы взаимозаменяемо. Как вывод, латентиация подразумевает элемент с задержкой по времени или временной компонент, вовлеченный в восстановление биологически активной молекулы in vivo.

Термин "водорастворимый спирт" относится к С₁-С₄алкиловому спирту.

Соли соединения 1

В настоящем изобретении предложены соли соединения 1, имеющие формулу:

представляющие собой геми- или моносоли с органической кислотой или неорганической кислотой. В конкретном воплощении настоящего изобретения предложены соли соединения 1, представляющие собой геми- или моносоли с одной или более чем одной C₄ органической двухосновной кислотой (C₄ дикарбоновой кислотой). Примеры C₄ органических двухосновных кислот включают янтарную кислоту, фумаровую кислоту, L-яблочную кислоту, малеиновую кислоту, L-винную кислоту и L-аспарагиновую кислоту или их комбинации, но не ограничиваются ими. В одном из воплощений C₄ органическая двухосновная кислота представляет собой янтарную кислоту, фумаровую кислоту, L-яблочную кислоту или их комбинации. В конкретном воплощении C₄ органическая двухосновная кислота представляет собой янтарную кислоту.

Как изложено выше, смешанные соли могут проявлять физические свойства, отличающиеся от свойств несмешанных солей в соединениях, и поэтому могут быть полезны во множестве областей, таких как изготовление различных лекарственных средств. Соли соединения 1 широко варьируют по их пригодности в использовании для изготовления лекарственных средств. В одном из воплощений настоящего изобретения предложены смешанные соли соединения 1 с C₄ органическими двухосновными кислотами, которые неожиданно обладают желаемыми свойствами для использования в изготовлении лекарственных средств на основе соединения 1. Многие из вышеупомянутых C₄ органических двухосновных кислот дают несколько полиморфных форм.

Многие соли соединения 1 могут быть получены как обсуждается в данном описании и проиллюстрировано в разделе Примеры. В нижеприведенной таблице 1 проиллюстрирована дифракция рентгеновских лучей на порошке (XRPD), дифференциальная сканирующая калориметрия (DSC) и термогравиметрический анализ (TGA) некоторых солей соединения 1. Дифракция рентгеновских лучей на порошке представляет собой способ, используемый на порошкообразных или микрокристаллических образцах для получения структурной характеристики материалов. Дифференциальная сканирующая калориметрия представляет собой термоаналитический способ, в котором разница в количестве тепла, требуемого для увеличения температуры образца и эталонного образца, измеряется в зависимости от температуры. Термогравиметрический анализ представляет собой тип тестирования, который осуществляют на образцах для определения изменений массы относительно изменений температуры.

Таблица 2 ниже иллюстрирует дифракцию рентгеновских лучей на порошке (XRPD), дифференциальную сканирующую калориметрию (DSC) и термогравиметрический анализ (TGA) для выбранных солей соединения 1 с C₄ органическими двухосновными кислотами.

В таблицах 1 и 2 проиллюстрировано, что соли соединения 1 демонстрируют различные свойства. Для целей получения фармацевтически приемлемых солей соединения 1 примеры C₄ органических двухосновных кислот выбраны из группы, состоящей из янтарной, фумаровой, L-яблочной, малеиновой, L-винной и L-аспарагиновой кислот или их комбинаций. В одном из воплощений солей соединения 1 C₄ органические двухосновные кислоты выбраны из группы, состоящей из янтарной, фумаровой и L-яблочной кислот или их комбинаций. В конкретном воплощении соль соединения 1 с C₄ органической двухосновной кислотой представляет собой соль янтарной кислоты, конкретно гемисукцинат моногидрат. Вышеупомянутые C₄ органические двухосновные кислоты могут образовывать как моно-, так и гемисоли с соединением 1.

Стехиометрия гемисоли приводит в результате к стабильным легко получаемым моногидратам, которые превращаются в две безводные формы при нагревании и сушке. Они представляют собой наиболее предпочтительные формы. Восстановление влаги приводит к возвращению в исходный моногидрат. Следует отметить, что соль соединения 1, представляющая собой гемисукцинат моногидрат, не дает полиморфы, что может быть желаемым свойством при фармацевтическом изготовлении. Кроме того, соль соединения 1, представляющая собой гемисукцинат моногидрат, демонстрирует благоприятные характеристики для изготовления, такие как легкость кристаллизации и воспроизводимые картины сушки, но не ограничиваются ими.

Графики XRPD для форм солей соединения 1, представляющих собой гемифумарат, гемисукцинат и гемималат моногидрат, представлены на Фиг.1. Сильное сходство между графиками свидетельствует о том, что моногидраты являются изоструктурными. Поскольку соли соединения 1 образуют стабильные гемикислотные моногидраты, и кристаллические структуры солей, образованных из этих кислот, являются изоструктурными, могут быть получены новые смешанные кристаллические соли, обладающие разными свойствами. Легкость получения свидетельствует о том, что доля кислот может непрерывно меняться и что множество кислот может быть использовано одновременно. Последнее дает возможность варьировать соотношение C₄ органических двухосновных кислот в кристаллической структуре для выбора желаемых свойств активного фармацевтического ингредиента (API).

Данные в таблицах 1 и 2 и Фиг.1-5 представлены для форм солей, полученных как описано в Примерах 1-31.

Способы получения солей соединения 1

В настоящем изобретении также предложены способы получения соли соединения 1, имеющего формулу:

Соли по настоящему изобретению могут быть получены с использованием солей присоединения кислоты, включая неорганические и органические кислоты, но не ограничиваясь ими. В конкретном воплощении органические кислоты представляют собой C₄ органические двухосновные кислоты, такие как L-яблочная кислота, фумаровая кислота и янтарная кислота, но не ограничиваются ими.

В одном из воплощений настоящего изобретения предложены способы получения геми- или моносоли соединения 1 с органической двухосновной кислотой. Ниже предложены три примера способов получения (Способ 1а, 1б и 1в). Способ 1а включает стадии:

(а) приготовления суспензии соединения 1 в виде свободного основания в смеси воды и водорастворимого спирта при нагревании или в смеси водного водорастворимого спирта при нагревании, например от приблизительно 70° до приблизительно 85°C;

(б) смешивания органической двухосновной кислоты со смесью со стадии (а);

(в) нагревания смеси со стадии (б) в течение желаемого периода времени, например от приблизительно 70° до приблизительно 85°C;

(г) охлаждения смеси со стадии (в) до приблизительно 0°C±5°C и добавления ацетонитрила к этой смеси; и

(д) фильтрования смеси со стадии (г) с получением соединения 1 в виде геми- или моносоли с органической двухосновной кислотой.

Способ 1б включает стадии:

(а) приготовления суспензии соединения 1 в виде свободного основания в смеси воды и водорастворимого спирта при нагревании или в смеси водного водорастворимого спирта при нагревании, например от приблизительно 70° до приблизительно 85°C;

(б) смешивания органической двухосновной кислоты со смесью со стадии (а);

(в) добавления ацетонитрила к смеси со стадии (б) и нагревания полученной в результате смеси в течение желаемого периода времени, например от приблизительно 70° до приблизительно 85°C;

(г) охлаждения смеси со стадии (в) до приблизительно 0°C±5°C; и

(д) фильтрования смеси со стадии (г) с получением соединения 1 в виде геми- или моносоли с органической двухосновной кислотой.

Способ 1в включает стадии:

(а) приготовления суспензии соединения 1 в виде свободного основания и органической двухосновной кислоты в смеси воды и активированного угля при нагревании, например от приблизительно 70° до приблизительно 85°C;

(б) фильтрования смеси со стадии (а) для удаления твердых частиц и нагревания полученного в результате раствора снова до температуры от приблизительно 70° до приблизительно 85°C;

(в) добавления горячего водорастворимого спирта к смеси со стадии (б), поддержания при температуре от приблизительно 70° до приблизительно 85°C в течение желаемого периода времени и обеспечения возможности раствору достичь температуры окружающей среды; и

(г) фильтрования смеси со стадии (в) с получением соединения 1 в виде геми- или моносоли с C₄ органической двухосновной кислотой.

Вышеописанные способы могут включать периоды выдерживания после одной или более чем одной из раскрытых стадий. Кроме того, в вышеописанных способах, когда описана стадия нагревания, она может включать циклическое изменение температуры от более высокой к более низкой температуре два или более чем два раза, такое как, например, 80-40-80°C. Кроме того, в вышеописанных способах, когда добавляют органическую двухосновную кислоту, ее можно добавлять с некоторым количеством желаемой конечной формы соли, чтобы способствовать процессу кристаллизации. В конкретном воплощении вышеописанных способов органическая двухосновная кислота представляет собой C₄ органическую двухосновную кислоту, такую как L-яблочная кислота, фумаровая кислота и янтарная кислота, но не ограничивается ими.

В еще одном воплощении настоящего изобретения предложены способы получения смешанной гемисоли кислоты с C₄ органической двухосновной кислотой. Примерный способ включает стадии:

(а) приготовления суспензии соединения 1 в виде свободного основания в смеси воды и водорастворимого спирта при нагревании или в смеси водного водорастворимого спирта при нагревании, например от приблизительно 40° до приблизительно 85°C;

(б) смешивания смеси органической двухосновной кислоты со смесью со стадии (а);

(в) нагревания смеси со стадии (б) в течение желаемого периода времени, например от приблизительно 40° до приблизительно 85°C;

(г) охлаждения смеси со стадии (в) до приблизительно 0°C±5°C и добавления ацетонитрила к этой смеси; и

(д) фильтрования смеси со стадии (г) с получением соединения 1 в виде гемисоли со смесью C₄ органических двухосновных кислот.

В альтернативном способе на стадии (г) водорастворимый спирт, такой как этанол, может быть использован вместо ацетонитрила.

Вышеприведенный способ может включать периоды выдерживания после одной или более чем одной из раскрытых стадий. Кроме того, в вышеописанных способах, когда описана стадия нагревания, она может включать циклическое изменение температуры от более высокой к более низкой температуре два или более чем два раза, такое как, например, 80-40-80°C. Кроме того, в вышеописанных способах, когда добавляют органическую двухосновную кислоту, ее можно добавлять с некоторым количеством желаемой конечной формы соли, чтобы способствовать процессу кристаллизации. В конкретном воплощении вышеописанных способов смесь органических двухосновных кислот представляет собой две или более чем две из L-яблочной кислоты, фумаровой кислоты и янтарной кислоты.

В альтернативном воплощении настоящего изобретения предложены способы получения геми- или моносоли соединения 1 с органическими кислотами. В одном из примеров этого воплощения способ включает стадии:

(а) приготовления суспензии соединения 1 в виде свободного основания в смеси воды и водорастворимого спирта при нагревании или в смеси водного водорастворимого спирта при нагревании, например от приблизительно 70° до приблизительно 85°C;

(б) добавления органической кислоты к смеси со стадии (а);

(в) добавления ацетонитрила к раствору со стадии (б) и нагревания полученной в результате смеси в течение желаемого периода времени, например от приблизительно 70° до приблизительно 85°C;

(г) охлаждения раствора до 0±10°C; и

(д) фильтрования смеси со стадии (г) с получением соединения 1 в виде геми- или моносоли с органической кислотой.

Вышеописанные способы могут включать периоды выдерживания после одной или более чем одной из раскрытых стадий. Кроме того, в вышеописанных способах, когда описана стадия нагревания, она может включать циклическое изменение температуры от более высокой к более низкой температуре два или более чем два раза, такое как, например, 80-40-80°C. В конкретном воплощении вышеописанных способов органическая кислота представляет собой, например, лимонную кислоту, молочную кислоту, стеариновую кислоту или уксусную кислоту.

В еще одном альтернативном воплощении настоящего изобретения предложены способы получения геми- или моносоли соединения 1 с неорганическими кислотами. Ниже приведены два примера способов получения (способ 1г и 1д).

Способ 1г включает стадии:

(а) приготовления суспензии соединения 1 в виде свободного основания в смеси водорастворимого спирта в инертных условиях и нагревания суспензии в течение желаемого периода времени, например от приблизительно 75° до приблизительно 85°C;

(б) добавления воды к суспензии со стадии (а) при той же самой температуре с получением легко дефлегмируемого гомогенного раствора;

(в) прекращения нагревания смеси со стадии (б) и добавления неорганической кислоты;

(г) нагревания раствора со стадии (в) в течение желаемого периода времени, например от приблизительно 70° до приблизительно 85°C, с получением легко дефлегмируемого раствора;

(д) обеспечения возможности охлаждения раствора до температуры окружающей среды и инкубирования в течение желаемого периода времени; и

(е) фильтрования смеси со стадии (д) с получением соединения 1 в виде геми- или моносоли с неорганической кислотой.

Способ 1д включает стадии:

(а) приготовления суспензии соединения 1 в виде свободного основания в смеси водорастворимого спирта в инертных условиях и нагревания суспензии в течение желаемого периода времени, например от приблизительно 75° до приблизительно 85°C;

(б) добавления воды к суспензии со стадии (а) при той же самой температуре с получением легко дефлегмируемого гомогенного раствора;

(в) прекращения нагревания смеси со стадии (б) и добавления неорганической кислоты;

(г) нагревания раствора со стадии (в) в течение желаемого периода времени, например от приблизительно 75° до приблизительно 85°C, с получением легко дефлегмируемого раствора;

(д) обеспечения возможности охлаждения раствора до температуры окружающей среды и инкубирования в течение желаемого периода времени; и

(е) добавления раствора со стадии (е) по каплям к ацетонитрилу при температуре окружающей среды;

(ж) добавления дополнительного количества ацетонитрила к раствору со стадии (е); и

(з) фильтрования смеси со стадии (ж) с получением соединения 1 в виде геми- или моносоли с неорганической кислотой.

Вышеописанные способы могут включать периоды выдерживания после одной или более чем одной из раскрытых стадий. Кроме того, в вышеописанных способах, когда описана стадия нагревания, она может включать циклическое изменение температуры от более высокой к более низкой температуре два или более чем два раза, такое как, например, 80-40-80°C. В конкретном воплощении вышеописанных способов неорганическая кислота представляет собой ортофосфорную кислоту, бромистоводородную кислоту и серную кислоту.

Соединения по настоящему изобретению могут быть получены в соответствии с нижеприведенными примерами. Примеры приведены с целью иллюстрации, а не ограничения получения соединений и композиций в соответствии с этим описанием.

ПРИМЕРЫ

В соответствии с настоящим изобретением следующие примеры приведены для иллюстрации предпочтительных способов получения солей соединения 1.

Общие способы

Если в конкретном примере ниже не указано иное, то использовали следующие общие способы.

Дифференциальная сканирующая калориметрия (DSC)

Данные DSC получали с использованием DSC Q2000 или а DSC 2920 от ТА Instruments. Образец нагревали в алюминиевом поддоне со скоростью 10°C/мин до конечной температуры 300°C.

Термогравиметрия (TGA)

Данные TGA получали с использованием TGA Q5000IR или TGA2950 от ТА Instruments. Образец нагревали в платиновом поддоне со скоростью 10°C/мин до конечной температуры 300°C.

Дифракция рентгеновских лучей на порошке (XRPD)

Картины дифракции рентгеновских лучей на порошке измеряли на порошковом рентгеновском дифрактометре Scintag X1, оборудованном герметично закрытым медным Кα1 источником излучения. Образцы сканировали при 2°-36° угла 2θ со скоростью 1° в минуту с шириной щели падающего света от 2 до 4 мм и шириной щелей отраженного луча от 0,5 до 0,2 мм.

Пример 1 - Общая методика получения солей соединения 1 в соответствии со способом 1а, с использованием гемисолей C₄ органической двухосновной кислоты

Общий способ получения гемисолей C₄ органической двухосновной кислоты представлен ниже. Этот пример приведен для получения гемисукцината моногидрата, но тот же самый способ может быть использован для получения других солей C₄ органической двухосновной кислоты с минимальными изменениями.

Получение гемисукцината моногидрата соединения 1

Готовят суспензию из 14,00 грамм (53,0 ммоль) соединения 1 в виде свободного основания, 10 грамм воды и 200 грамм этанола. Хорошо перемешивают и нагревают до 75-80°C. Растворяют 3,44 г (29,1 ммоль) янтарной кислоты в 50 грамм воды при небольшом нагревании (64 органическая двухосновная кислота также может быть добавлена в неразбавленном виде или в водной спиртовой смеси). Добавляют одну четвертую часть раствора янтарной кислоты к суспензии соединения 1 в виде свободного основания и добавляют несколько миллиграмм затравочных кристаллов гемисукцината моногидрата соединения 1. Перемешивают в течение 15 минут и затем добавляют оставшееся количество раствора янтарной кислоты в течение периода 1 час при 75°-80°C. Партию подвергают двум (2) температурным циклам от примерно 79°C до примерно 50°C и снова до примерно 79°C. Используют скорость изменения 0,2°C/минуту. Затем охлаждают до 0°C±5°C со скоростью 0,2°C/минуту. После этого возможен период выдерживания. Добавляют 156 грамм ацетонитрила (200 мл) в течение 1 часа. После этого возможен период выдерживания. Фильтруют и промывают смесью ацетонитрил:вода 95:5 (масс./масс.%) в количестве 20 грамм. Сушат при 30°C±5°C в течение ночи в вакууме. Ожидаемый выход составляет 16,3 грамм (90%).

Как указано выше, также были получены смешанные кристаллы. Они включают геми(гемисукцинат-гемифумарат)моногидрат, геми(гемисукцинат-гемималат)моногидрат, геми(гемифумарат-гемималат)моногидрат и геми(гемисукцинат-гемифумарат)моногидрат соединения 1. В каждом случае одна четверть моль каждой из двух кислот образует соль с одним моль свободного основания. Один моль воды присутствует в виде кристаллизационной воды.

На Фиг.1 представлены графики XRPD форм солей гемифумарата, гемисукцината и гемималата соединения 1.

На Фиг.2 предложены графики DSC форм солей гемифумарата и гемисукцината соединения 1.

На Фиг.3 проиллюстрировано взаимопревращение между формами соединения 1, представляющими собой моногидраты и ангидраты гемисоли с C₄ дикарбоновой кислотой. Температуры, требуемые для дегидратирования моногидрата, варьируют среди солей и не показаны.

На Фиг.4 предложены графики XRPD для трех смешанных солей соединения 1. Эти графики демонстрируют очень похожие пики, указывая на общую элементарную ячейку.

На Фиг.5 предложены кривые DSC для смешанных солей соединения 1. Эти соли включают соль геми-(гемисукцинат, гемималат), соль геми-(гемифумарат, гемималат), соль геми-(гемисукцинат, гемифумарат) и смесь гемисукцината и гемималата. Картины DSC явно отличаются и обеспечивают дополнительное доказательство того, что смешанная соль представляет собой чистое вещество, а не просто физическую смесь солей. Легкость получения демонстрирует то, что доля кислот может постоянно варьировать и что множество кислот может быть использовано одновременно. Последнее дает возможность для корректировки доли кислоты с целью тонкой регулировки желаемых физических свойств активного фармацевтического ингредиента.

Данные TGA указывают на потерю приблизительно 5% воды для каждой из солей. Последнее соответствует моногидрату.

В следующих примерах проиллюстрировано получение фармацевтически полезных солей соединения 1 из таблицы 1.

Пример 2 - Соединение 1 в виде свободного основания

7,0 грамм (26,5 ммоль) свободного основания загружали в реактор с 100 грамм этанола и 25 грамм воды. Содержимое нагревали до 80°C с образованием гомогенного раствора. 300 мл ацетонитрила добавляли в течение 20-минутного интервала с образованием суспензии. Температура во время добавления снижалась вследствие более низкой температуры кипения до приблизительно 74°C. Суспензию затем охлаждали до 0°C в течение 3,5 часов. Твердые вещества отфильтровывали и сушили при 50°C в вакуумной печи. Выход в результате этой очистки составил 82,9%, 5,8 грамм.

Пример 3 - Фосфат соединения 1

В аппарат с параллельным реакционным сосудом и нагревающим блоком (Radleys Discovery Technologies, Model RR98072), содержащий магнитную мешалку, загружали 500 мг (1,89 ммоль, 1,0 экв.) соединения 1 в виде свободного основания. После продувания азотом загружали 9,1 мл этанола и смесь нагревали до температуры дефл
