Предварительный анализ буровой площадки для планирования разработки месторождения

Предварительный анализ буровой площадки для планирования разработки месторождения

Иллюстрации

Показать все

Реферат

Область техники изобретения

Настоящее изобретение относится к способам и системам для использования при сборе данных месторождения. В частности, изобретение касается способа, устройства и системы для оценки вероятности добычи на буровой площадке.

Уровень техники

В обычной фазе разведки потенциальных буровых площадок, после того, как локализована содержащая углеводород структура, или посредством сейсмической или других методик, осуществляется бурение множества разведывательных скважин на месторождении. С помощью этих разведывательных скважин определяется вероятность разработки месторождения как экономически целесообразного промышленного месторождения. То есть, операционные инженеры определяют, может ли быть осуществлена добыча из месторождения, достаточная для покрытия огромных капитальных затрат, необходимых для разработки месторождения. Проще говоря, задается вопрос "является ли выгодным разрабатывать это месторождение"? Однако, информация, которая собирается из разведочных скважин, часто не обеспечивает адекватной информации для операционных инженеров для принятия информированного решения. Когда сигнальные свойства формации являются "хорошими", например, формация имеет высокую пористость, высокую насыщенность, высокий профиль естественного притока, и высокую проницаемость, полезная информация может быть получена только из разведочных скважин, и может быть сделано обоснованное информированное решение относительно экономической разработки месторождения. Для большинства случаев, основная разведка строится вокруг оценки этих разведочных скважин. Если информация описывает хорошую проницаемость и характеристики потока, может быть выполнено несколько простых тестов для определения информации о размере и объеме месторождения.

Однако когда сигнальные свойства формации не являются хорошими, например, пласт-коллектор имеет низкую проницаемость или пористость, информация, собранная из разведочных скважин может не содержать каких-либо полезных данных. Даже после того, как были затрачены миллионы долларов на бурение нескольких разведочных скважин, если свойства пласта-коллектора не обеспечивают обоснованных данных, данные, собранные из разведочных скважин могут не обеспечить адекватную информацию для принятия обоснованного решения о дальнейшей разработке месторождения. Операторы прекращают работы, зная немного больше, чем до того, как была пробурена любая разведочная скважина. Достаточно много месторождений вследствие этого незаслуженно помечаются как непродуктивные или экономически нецелесообразные, вследствие того, что адекватная информация о площадке является недоступной.

Сущность изобретения

В свете описанных выше проблем, задачей настоящего изобретения является создание способа для оценки вероятности разработки площадки на месторождении. Способ содержит этап, на котором собирают данные из разведочной скважины и выполняют анализ неопределенности данных. Способ содержит этап, на котором подготавливают разведочную скважину для прохождения потока путем выполнения, по меньшей мере, одного восстановительного мероприятия в стволе разведочной скважины. Способ содержит этап, на котором идентифицируют начальную скорость потока углеводородов из ствола разведочной скважины. Способ содержит этап, на котором выполняют выбранный способ заканчивания разведочной скважины. Способ содержит этап, на котором определяют вторую скорость потока углеводородов из скважины для идентификации увеличенного количества добычи вследствие восстановительного мероприятия. Способ содержит этап, на котором оценивают результаты для скважины с использованием односкважинной модели в ответ на идентификацию увеличенного количества добычи вследствие восстановительного мероприятия. Способ содержит этап, на котором масштабируют результаты до уровня месторождения.

Еще одной задачей изобретения является создание способа оценки вероятности добычи на буровой площадке на месторождении, в котором этапы сбора данных из разведочной скважины и выполнение анализа неопределенности дополнительно содержит этап, на котором идентифицируют информацию из скважинных каротажных диаграмм, диаграмм газового каротажа, и бурения с обратной циркуляцией из разведочной скважины. Сбор данных из разведочной скважины и выполнение анализа неопределенности дополнительно содержит этапы, на которых получают характеристики околоскважинной сети разрывов или как единой зоны пористости или как зоны с двойной пористостью.

Еще одной задачей настоящего изобретения является создание способа оценки вероятности добычи на буровой площадке на месторождении, в котором получение характеристик околоскважинной сети разрывов дополнительно содержит этап, на котором получают характеристики околоскважинной сети разрывов по данным сейсморазведки путем идентификации, по меньшей мере одной сейсмической скорости, сейсмического сдвига и сейсмического сопротивления.

Еще одной задачей настоящего изобретения является создание способа оценки вероятности добычи на буровой площадке на месторождении, в котором сбор данных из разведочной скважины и выполнение анализа неопределенности на данных дополнительно содержит этап, на котором разрабатывают модель одной скважины для включения в нее данных.

Еще одной задачей настоящего изобретения является создание способа оценки вероятности добычи на буровой площадке на месторождении, в котором этап разработки модели одной скважины включает в себя включение информации из скважинных каротажных диаграмм, диаграмм газового каротажа, и бурения с обратной циркуляцией, полученной из разведочной скважины, а также измерений, полученных из скважины. Этап разработки модели одной скважины дополнительно содержит этапы, на которых игнорируют эффекты из скважин внутри месторождения, которые не влияют на разведочные скважины. Этап разработки модели одной скважины дополнительно содержит этапы, на которых разрабатывают непрерывную модель скважины из модели одной скважины, причем непрерывная модель скважины дает пошаговую оценку параметров разведочной скважины, так что на площадке могут быть идентифицированы различные горизонты и потенциальные пласты-коллекторы.

Еще одной задачей изобретения является создание способа оценки вероятности добычи на буровой площадке на месторождении, в котором этапы сбора данных из разведочной скважины и выполнения анализа неопределенности данных дополнительно содержат этап, на котором выполняют анализ неопределенности на основании отклонений для определения диапазонов вероятности.

Еще одной задачей изобретения является создание способа оценки вероятности добычи на буровой площадке на месторождении, в котором этап сбора данных из разведочной скважины и этап выполнения анализа неопределенности на основании отклонений для определения диапазонов вероятности дополнительно включает в себя для каждой литологии в разведочной скважине этапы, на которых идентифицируют диапазон пористостей, идентифицируют диапазон насыщенностей в разведочной скважине и идентифицируют диапазон проницаемостей. Этап выполнения анализа неопределенности дополнительно включает в себя этап, на котором идентифицируют статистическое распределение вероятности для каждого горизонта разведочной скважины. Этап выполнения анализа неопределенности дополнительно включает в себя этап, на котором выполняют анализ вероятности типа Монте-Карло на статистическом распределении вероятности для получения анализа вероятности риска для полной вероятности добычи на буровой площадке, при этом анализ вероятности риска включает в себя наилучший сценарий развития событий, ожидаемый сценарий и наихудший сценарий развития событий.

Еще одной задачей изобретения является создание способа оценки вероятности добычи на буровой площадке на месторождении, в котором этап сбора данных из разведочной скважины и выполнение анализа неопределенности данных дополнительно содержит этап, на котором выполняют прогнозирование продуктивности для структуры, формирующей обобщенные данные.

Еще одной задачей изобретения является создание способа оценки вероятности добычи на буровой площадке на месторождении, в котором этап выполнения прогнозирования продуктивности для структуры, формирующей обобщенные данные, включает в себя этап, на котором идентифицируют количество добывающих скважин, необходимых для применения на месторождении для того, чтобы обеспечить экономическую целесообразность месторождения. Этап выполнения прогнозирования продуктивности для структуры, формирующей обобщенные данные, дополнительно включает в себя этап, на котором идентифицируют наиболее вероятный сценарий развития событий и наиболее вероятное количество скважин, необходимых для достижения экономического порога на основании ожидаемого сценария. Этап выполнения прогнозирования продуктивности для структуры, формирующей обобщенные данные, дополнительно включает в себя этап, на котором идентифицируют основное движение денежных средств из наибольшей чистой приведенной стоимости на основании наилучшего сценария развития событий, ожидаемого сценария и наихудшего сценария развития событий.

Еще одной задачей изобретения является создание способа оценки вероятности добычи на буровой площадке на месторождении, в котором этап подготовки разведочной скважины для потока путем выполнения, по меньшей мере, одной восстановительной операции в стволе разведочной скважины, включает в себя этап, на котором обрабатывают контакт породы с разведочной скважиной для подготовки разведочной скважины для протекания углеводорода, при этом этап обработки включает в себя, по меньшей мере, один этап, выбранный из группы, включающей в себя этапы на которых осушают формацию для выпаривания водных пробок, осуществляют кислотное травление контакта породы со скважиной и используют ультразвуковые техники для разрушения любых пробок. Этап подготовки разведочной скважины для потока путем выполнения, по меньшей мере, одной восстановительной операции в стволе разведочной скважины дополнительно включает в себя этапы, на которых нагнетают с помощью гибких труб в разведочную скважину азотно-спиртовую смесь для растворения любых водных пробок и выпаривают любую воду, с которой происходит контакт. Этап подготовки разведочной скважины для потока путем выполнения, по меньшей мере, одной восстановительной операции в стволе разведочной скважины дополнительно включает в себя этапы, на которых выполняют закрытие ствола скважины перед началом потока для поглощения азотно-спиртовой смеси.

Еще одной задачей изобретения является создание способа оценки вероятности добычи на буровой площадке на месторождении, в котором этап идентификации начальной скорости потока углеводородов из ствола разведочной скважины включает в себя этапы, на которых вводят скоростную подъемную колонну в испытательный инструмент буровой колонны для преодоления эффектов нагрузки флюида в разведочной скважине. Этап идентификации начальной скорости потока углеводорода из ствола разведочной скважины дополнительно включает в себя этап, на котором изолируют углеводородный горизонт разведочной скважины с помощью испытательного инструмента буровой колонны для идентификации, по меньшей мере, одного из продуктивного объема, давления, проницаемости или протяженности углеводородного горизонта. Этап идентификации начальной скорости потока углеводорода из ствола разведочной скважины дополнительно включает в себя этап, на котором идентифицируют температурный профиль при постоянном давлении пласта-коллектора разведочной скважины путем идентификации температурного градиента в оптоволоконном кабеле и выводят заключение о потоке из разведочной скважины на основании температурного профиля. Этап идентификации начальной скорости потока углеводорода из ствола разведочной скважины дополнительно включает в себя этап, на котором идентифицируют, производит ли углеводородный горизонт эмиссию.

Еще одной задачей изобретения является создание способа оценки вероятности добычи на буровой площадке на месторождении, в котором этап выполнения выбранного способа заканчивания разведочной скважины включает в себя этап, на котором выбирают стратегию перфорирования, причем стратегия перфорирования является стратегией перфорирования при пониженном давлении или стратегией перфорирования при повышенном давлении.

Этап выполнения выбранного способа завершения разведочной скважины дополнительно включает в себя этап, на котором выполняют диагностическую процедуру нагнетания в разведочной скважине для определения естественного напряжения разрывов в околоскважинном пространстве, и оценивают среду напряжения и среду проницаемости в околоскважинном пространстве. Этап выполнения выбранного способа завершения разведочной скважины дополнительно включает в себя этап, на котором идентифицируют тип флюида, тип расклинивающего наполнителя и выбор насоса для разрыва формации для максимизации выхода из углеводородного горизонта и продуктивного покрытия буровой площадки. Этап выполнения выбранного способа завершения разведочной скважины дополнительно включает в себя этап, на котором идентифицируют профиль после разрыва путем выполнения промывки с помощью гибкой насосно-компрессорной трубы и анализа обратного притока через кольцеобразный зазор.

Еще одной задачей изобретения является создание способа оценки вероятности добычи на буровой площадке на месторождении, в котором этап оценки результатов для буровой площадки с использованием модели одной скважины дополнительно содержит этап, на котором выполняют сбор данных после разрыва и анализ неопределенности разведочной скважины после разрыва. Этап оценки результатов для буровой площадки с использованием модели одной скважины дополнительно содержит этап, на котором определяют предварительный прогноз дренажной сети разведочной скважины после разрыва.

Еще одной задачей изобретения является создание способа оценки вероятности добычи на буровой площадке на месторождении, в котором этап определения предварительного прогноза дренажной сети разведочной скважины после разрыва дополнительно содержит этап, на котором определяют предварительный прогноз дренажной сети разведочной скважины после разрыва на основании полученной длины разрыва, порожденного гидроразрывом пласта-коллектора, и оценивают дренируемую область на месторождении, вносящую вклад в увеличение добычи углеводорода.

Еще одной задачей изобретения является создание способа оценки вероятности добычи на буровой площадке на месторождении, в котором этап масштабирования результатов на уровень месторождения содержит этапы, на которых в ответ на определение предварительного прогноза дренажной сети разведочной скважины после разрыва на основании полученной длины разрыва, порожденного гидроразрывом пласта-коллектора, и оценку дренируемой области на месторождении, вносящей вклад в увеличение добычи углеводорода, идентифицируют количество скважин, которые необходимо разместить для дренирования месторождения за определенный период времени.

В виду этих проблем, задачей настоящего изобретения является создание способа управления буровой операцией на месторождении. Способ содержит этапы, на которых собирают данные из разведочной скважины и выполняют анализ неопределенности данных. Способ содержит этапы, на которых подготавливают разведочную скважину для прохождения потока путем выполнения, по меньшей мере, одного восстановительного мероприятия в стволе разведочной скважины. Способ содержит этапы, на которых определяют начальный поток углеводородов из ствола разведочной скважины. Способ содержит этапы, на которых выполняют выбранный способ заканчивания на разведочной скважине. Способ содержит этапы, на которых определяют вторую скорость потока углеводородов из скважины для определения увеличения уровня добычи вследствие восстановительного мероприятия. Способ содержит этапы, на которых оценивают результаты для скважины с использованием односкважинной модели в ответ на определение увеличения уровня добычи вследствие восстановительного мероприятия. Способ содержит этапы, на которых масштабируют результаты до уровня месторождения.

Еще одной задачей изобретения является создание способа управления буровой операцией на месторождении, в котором этапы сбора данных из разведочной скважины и выполнение анализа неопределенности дополнительно содержит этапы, на которых идентифицируют информацию из скважинных каротажных диаграмм, диаграмм газового каротажа, и бурения с обратной циркуляцией, полученную из разведочной скважины. Сбор данных из разведочной скважины и выполнение анализа неопределенности дополнительно содержит этапы, на которых получают характеристики околоскважинной сети разрывов или как единой зоны пористости или как зоны с двойной пористостью.

Еще одной задачей настоящего изобретения является создание способа управления буровой операцией на месторождении, в котором получение характеристик околоскважинной сети разрывов дополнительно содержит этап, на котором получают характеристики околоскважинной сети разрывов по данным сейсморазведки путем идентификации, по меньшей мере одной сейсмической скорости, сейсмического сдвига и сейсмического сопротивления.

Еще одной задачей настоящего изобретения является создание способа управления буровой операцией на месторождении, в котором сбор данных из разведочной скважины и выполнение анализа неопределенности данных дополнительно содержит этап, на котором разрабатывают модель одной скважины для включения в нее данных.

Еще одной задачей настоящего изобретения является создание способа управления буровой операцией на месторождении, в котором этап разработки модели одной скважины включает в себя использование информации из скважинных каротажных диаграмм, диаграмм газового каротажа, и бурения с обратной циркуляцией, полученной из разведочной скважины, а также измерений, полученных из скважины. Этап разработки модели одной скважины дополнительно содержит этапы, на которых игнорируют эффекты из скважин внутри месторождения, которые не являются эффектами из разведочной скважины. Этап разработки модели одной скважины дополнительно содержит этапы, на которых разрабатывают непрерывную модель скважины из модели одной скважины, где непрерывная модель скважины дает пошаговую оценку параметров разведочной скважины, так что на площадке могут быть идентифицированы различные горизонты и потенциальные пласты-коллекторы.

Еще одной задачей изобретения является создание способа управления буровой операцией на месторождении, в котором этапы сбора данных из разведочной скважины и выполнения анализа неопределенности данных дополнительно содержит этап, на котором выполняют анализ неопределенности на основании отклонений для определения диапазонов вероятности.

Еще одной задачей изобретения является создание способа управления буровой операцией на месторождении, в котором этап сбора данных из разведочной скважины и этап выполнения анализа неопределенности на основании отклонений для определения диапазонов вероятности дополнительно включает в себя для каждой литологии в разведочной скважине этапы, на которых идентифицируют диапазон пористостей, идентифицируют диапазон насыщенностей в разведочной скважине и идентифицируют диапазон проницаемости. Этап выполнения анализа неопределенности дополнительно включает в себя этап, на котором идентифицируют статистическое распределение вероятности для каждого горизонта в разведочной скважине. Этап выполнения анализа неопределенности дополнительно включает в себя этап, на котором выполняют анализ вероятности типа Монте-Карло на статистическом распределении вероятности для получения анализа вероятности риска для полной вероятности добычи на буровой площадке, при этом анализ вероятности риска включает в себя лучший сценарий развития событий, ожидаемый сценарий и худший сценарий развития событий.

Еще одной задачей изобретения является создание способа управления буровой операцией на месторождении, в котором этап сбора данных из разведочной скважины и выполнения анализа неопределенности данных дополнительно содержит этап, на котором выполняют прогнозирование продуктивности для структуры, формирующей обобщенные данные.

Еще одной задачей изобретения является создание способа управления буровой операцией на месторождении, в котором этап выполнения прогнозирования продуктивности для структуры, формирующей обобщенные данные, включает в себя этап, на котором определяют, сколько добывающих скважин требуется построить на месторождении для того, чтобы обеспечить экономическую целесообразность месторождения. Этап выполнения прогнозирования продуктивности для структуры, формирующей обобщенные данные, дополнительно включает в себя этап, на котором идентифицируют наиболее вероятный сценарий развития событий и наиболее вероятное количество скважин, необходимых для достижения экономического порога на основании ожидаемого сценария. Этап выполнения прогнозирования продуктивности для структуры, формирующей обобщенные данные, дополнительно включает в себя этап, на котором идентифицируют основное движение денежных средств из наибольшей чистой приведенной стоимости на основании наилучшего сценария развития событий, ожидаемого сценария и наихудшего сценария развития событий.

Еще одной задачей изобретения является создание способа управления буровой операцией на месторождении, в котором этап подготовки разведочной скважины для потока путем выполнения, по меньшей мере, одной восстановительной операции в стволе разведочной скважины, включает в себя этап, на котором обрабатывают контакт породы с разведочной скважиной для подготовки разведочной скважины для протекания углеводорода, при этом этап обработки включает в себя, по меньшей мере, один этап, выбранный из группы, включающей в себя этапы на которых осушают формацию для выпаривания водных пробок, осуществляют кислотное травление контакта породы со скважиной и используют ультразвуковые методики для разрушения любых пробок. Этап подготовки разведочной скважины для потока путем выполнения, по меньшей мере, одной восстановительной операции в стволе разведочной скважины дополнительно включает в себя этапы, на которых нагнетают с помощью гибких труб в разведочную скважину азотно-спиртовую смесь для растворения любых водных пробок и выпаривают любую воду, с которой происходит контакт. Этап подготовки разведочной скважины для потока путем выполнения, по меньшей мере, одной восстановительной операции в стволе разведочной скважины дополнительно включает в себя этапы, на которых выполняют закрытие ствола скважины перед началом потока для поглощения азотно-спиртовой смеси.

Еще одной задачей изобретения является создание способа управления буровой операцией на месторождении, в котором этап идентификации начальной скорости потока углеводородов из ствола разведочной скважины включает в себя этап, на котором вводят скоростную подъемную колонну испытательного инструмента буровой колонны для преодоления эффектов нагрузки флюида в разведочной скважине. Этап идентификации начальной скорости потока углеводорода из ствола разведочной скважины дополнительно включает в себя этап, на котором изолируют углеводородный горизонт разведочной скважины с помощью испытательного инструмента буровой колонны для идентификации, по меньшей мере, одного из продуктивного объема, давления, проницаемости или протяженности углеводородного горизонта. Этап идентификации начальной скорости потока углеводорода из ствола разведочной скважины дополнительно включает в себя этап, на котором идентифицируют температурный профиль при постоянном давлении пласта-коллектора разведочной скважины путем идентификации температурного градиента в оптоволоконном кабеле и выводят заключение о потоке из разведочной скважины на основании температурного профиля. Этап идентификации начальной скорости потока углеводорода из ствола разведочной скважины дополнительно включает в себя этап, на котором идентифицируют, производит ли углеводородный горизонт эмиссию.

Еще одной задачей изобретения является создание способа управления буровой операцией на месторождении, в котором этап выполнения выбранного способа заканчивания разведочной скважины включает в себя этап, на котором выбирают стратегию перфорирования, где стратегия перфорирования является стратегией перфорирования при пониженном давлении или стратегией перфорирования при повышенном давлении. Этап выполнения выбранного способа завершения разведочной скважины дополнительно включает в себя этап, на котором выполняют диагностическую процедуру нагнетания в разведочной скважине для определения естественного напряжения разрывов в околоскважинном пространстве, и оценивают среду напряжения и среду проницаемости в околоскважинном пространстве. Этап выполнения выбранного способа завершения разведочной скважины дополнительно включает в себя этап, на котором идентифицируют тип флюида, тип расклинивающего наполнителя и выбор насоса для разрыва формации для максимизации выхода из углеводородного горизонта и продуктивного покрытия буровой площадки. Этап выполнения выбранного способа завершения разведочной скважины дополнительно включает в себя этап, на котором идентифицируют профиль после разрыва путем выполнения промывки с помощью гибкой насосно-компрессорной трубы и анализа обратного притока через кольцеобразный зазор.

Еще одной задачей изобретения является создание способа управления буровой операцией на месторождении, в котором этап оценки результатов для буровой площадки с использованием модели одной скважины дополнительно содержит этап, на котором выполняют сбор данных после разрыва и анализ неопределенности разведочной скважины после разрыва. Этап оценки результатов для буровой площадки с использованием модели одной скважины дополнительно содержит этап, на котором определяют предварительный прогноз дренажной сети разведочной скважины после разрыва.

Еще одной задачей изобретения является создание способа управления буровой операцией на месторождении, в котором этап определения предварительного прогноза дренажной сети разведочной скважины после разрыва дополнительно содержит этап, на котором определяют предварительный прогноз дренажной сети разведочной скважины после разрыва на основании полученной длины разрыва, порожденного гидроразрывом пласта-коллектора, и оценивают дренируемую область на месторождении, вносящую вклад в увеличение добычи углеводорода.

Еще одной задачей изобретения является создание способа для управления буровой операцией на месторождении, в котором этап масштабирования результатов на уровень месторождения содержит этапы, на которых в ответ на определение предварительного прогноза дренажной сети разведочной скважины после разрыва на основании полученной длины разрыва, порожденного гидроразрывом пласта-коллектора, и оценку дренируемой области на месторождении, вносящей вклад в увеличение добычи углеводорода, идентифицируют количество скважин, которые необходимо разместить для дренирования месторождения за определенный период времени.

Настоящим описанные варианты осуществления описывают новый способ для оценки вероятности добычи на буровой площадке. Процесс состоит из четырех этапов: 1) сбор данных и анализ неопределенности; 2) подготовка буровой площадки; 3) выбор обработки/выполнение работы; и 4) оценка и масштабирование до уровня месторождения.

Краткое описание чертежей

Новые признаки, считающиеся характеристикой изобретения, излагаются в прилагающейся формуле изобретения. Однако само изобретение, как и предпочтительный способ использования, его дополнительные задачи и преимущества будут поняты наилучшим образом со ссылкой следующее подробное описание иллюстративного варианта осуществления со ссылками на прилагаемые чертежи, на которых:

Фиг.1 является графическим представлением сети системы сбора данных в соответствии с иллюстративным вариантом осуществления;

Фиг.2 является диаграммой, иллюстрирующей буровую площадку, с которой получают данные в соответствии с предпочтительным вариантом осуществления настоящего изобретения;

Фиг.3 является диаграммой системы обработки данных в соответствии с иллюстративным вариантом осуществления настоящего изобретения;

Фиг.4 является диаграммой потоков данных, показывающей потоки информации между различными компонентами настоящего изобретения в соответствии с иллюстративным вариантом осуществления;

Фиг.5 является блок-схемой этапов обработки для оценки вероятности добычи на буровой площадке в соответствии с иллюстративным вариантом осуществления;

Фиг.6 является блок-схемой этапов обработки для сбора данных из разведочной скважины и выполнения над ними анализа неопределенности в соответствии с иллюстративным вариантом осуществления;

Фиг.7 является блок-схемой этапов процесса подготовки скважины для анализа добычи при малом дебите в соответствии с иллюстративным вариантом осуществления настоящего изобретения;

Фиг.8 является блок-схемой этапов процесса для выбора обработки для стимуляции скважины, применяемой к скважине в соответствии с иллюстративным вариантом осуществления; и

Фиг.9 является блок-схемой этапов процесса для оценки скважины после разрыва, и масштабирования модели одной скважины для обеспечения анализа на уровне месторождения в соответствии с предпочтительным вариантом осуществления.

Подробное описание предпочтительных вариантов

воплощения изобретения

В обычной фазе разведки потенциальных буровых площадок после локализации содержащей углеводороды структуры, или при помощи сейсмических или при помощи других методик, на месторождении осуществляется бурение множества разведочных скважины. Из этих разведочных скважин делается определение того, может ли месторождение быть разработано в экономически выгодное добывающее месторождение. То есть, операционные инженеры определяют, может ли из месторождения быть осуществлена добыча, достаточная для покрытия огромных капитальных затрат, необходимых для разработки скважины. Настоящее изобретение обеспечивает способы, устройства и системы для оценки вероятности добычи на месторождении.

Таким образом, иллюстративные варианты осуществления описывают "легкий" план разработки месторождения, что является предварительным анализом, который может быть выполнен за приемлемое время. Часто во время разработки компании пытаются и разрабатывают полную трехмерную численную модель всего месторождения и затем пытаются угадать, как много скважин необходимо разместить на месторождении. Настоящая модель разрабатывает модель одной скважины (или множества разведочных скважин) и затем экстраполирует данные из этой одной скважины на все месторождение.

Описываемые здесь варианты осуществления описывают новый способ для оценки вероятности добычи на буровой площадке. Процесс содержит следующие четыре этапа: 1) сбор данных и анализ неопределенности; 2) подготовка скважины; 3) выбор обработки/ выполнение работ; и 4) оценка и масштабирование на уровень месторождения.

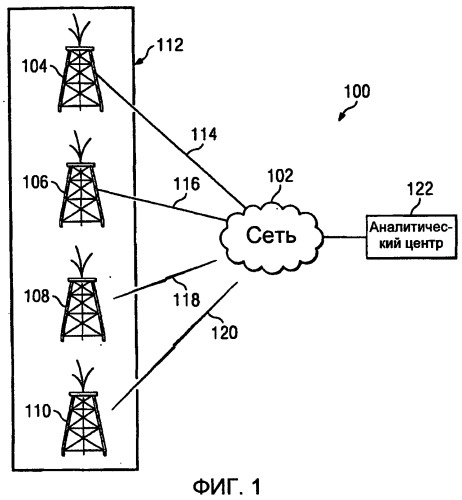

На Фиг. 1 представлена схема сетевой системы сбора данных, в которой может быть воплощен предпочтительный вариант осуществления настоящего изобретения. В этом примере, сетевая система 100 сбора данных является сетью вычислительных устройств, в которой могут быть воплощены различные варианты осуществления настоящего изобретения. Сетевая система 100 сбора данных в этих примерах используется для сбора данных, анализа данных, и принятия решений относительно жизненного цикла различных природных ресурсов, таких как нефть и газ. Различные стадии в этом жизненном цикле включают в себя разведку, оценку, разработку пласта-коллектора, снижение добычи и ликвидация пласта-коллектора. В этих различных фазах сетевая система 100 сбора данных используется для принятия решений для правильного расположения ресурсов для гарантии того, что пласт-коллектор достигнет своего потенциала добычи.

Сетевая система 100 сбора данных включает в себя сеть 102, которая является средой, используемой для обеспечения соединений между различными устройствами и компьютерами между собой в сетевой системе 100 сбора данных. Сеть 102 может включать в себя соединения, такие как проводные, беспроводные линии связи, или оптоволоконные кабели. Данные могут быть доставлены вручную, сохраненные на устройстве хранения, таком как жесткий диск, DVD диск или флэш-память.

В этом изображенном примере, буровые площадки 104, 106, 108, и 110 имеют компьютеры или другие вычислительные устройства, которые производят данные, касающиеся скважин, расположенных на этих буровых площадках. В этих примерах, буровые площадки 104, 106, 108, и 110 расположены в географическом регионе 112. В этом примере этот географический регион является одним пластом-коллектором. Конечно, эти буровые площадки могут быть расположены в отдельных географических регионах и/или над множеством пластов-коллекторов, в зависимости от конкретного воплощения. Эти буровые площадки могут быть буровыми площадками, которые только разрабатываются или в которых уже начата добыча. В этих примерах, буровые площадки 104 и 106 имеют проводные линии 114 и 116 связи с сетью 102. Буровые площадки 108 и 110 имеют беспроводные линии 118 и 120 связи с сетью 102.

Аналитический центр 122 является местом, в котором системы обработки данных, такие как серверы, расположены для обработки данных, собранных с буровых площадок 104, 106, 108 и 110. Конечно, в зависимости от конкретного воплощения, могут быть представлено множество аналитических центров. Эти аналитические центры могут быть, например, офисными или размещенными на площадке в регионе 112, в зависимости от конкретного воплощения. В этих иллюстративных вариантах осуществления, аналитический центр 122 анализирует данные с буровых площадок 104, 106, 108 и 110 с использование процессов для разных вариантов осуществления настоящего изобретения.

В изображенном примере, сетевая система 100 сбора данных является Интернетом с сетью 102, представляющей всемирной совокупностью сетей и шлюзов, которые используют стек протоколов управления передачей/интернет протоколов (TCP/IP) для соединения друг с другом. В сердце интернета лежит опорная сеть из высокоскоростных линий передачи данных между главными узлами или главными компьютерами, состоящими из тысяч коммерческих, правительственных, образовательных и других компьютерных систем, которые маршрутизируют данные и сообщения. Конечно, сетевая система 100 сбора данных также может быть реализована в виде некоторого числа различных типов сетей, таких как, например, интранет, локальная сеть (LAN), или территориально распределенная сеть (WAN). Фиг.1 предназначен для примера, и не является архитектурным ограничением для различных вариантов осуществления.

На Фиг.2 изображена диаграмма, иллюстрирующая буровую площадку, с которой получаются данные, в соответствии с предпочтительным вариантом осуществления настоящего изобретения. Буровая площадка 200 является примером буровой площадки, такой как буровая площадка 104 на Фиг.1. Данные, полученные с буровой площадки 200, в этих примерах называются многомерными данными.

В этом примере, буровая площадка 200 расположена на формации 202. Во время создания скважины 204 в формации 202 получают различные образцы. Например, образец 206 керна может быть получен наряду с пробой 208 боковой стенки. Далее, может быть использован каротажный инструмент 210 для получения другой информации, такой как измерения давления и информация о коэффициенте пористости. Далее, при создании скважины 204 могут быть получены шлам
