Реферат

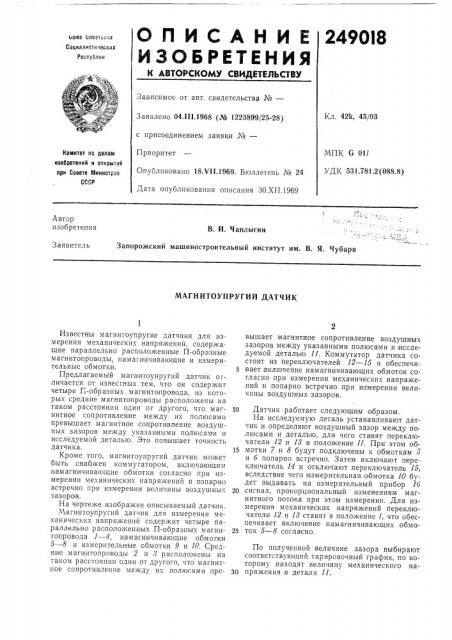

О П И С А Н И Е 2490la

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ооюз воввтс кнх

Социалистических

Рос птблнк

Зависимое от авт. свидетельства №вЂ”

Кл. 421<, 45/03

Заявлено 04.111.1968 (№ 1223899/25-28) с присоединением заявки ¹â€”

Приоритет

Опубликовано 18.VII.1969. Бюллетень № 24

Дата опубликования описания ЗО.XII.1969

МПК G 01l

УДК 531.781.2 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

В. И. Чаплыгин

Запорожский машиностроительный институт им. В. Я. Чубаря

Заявитель

МАГНИТОУПРУГИЙ ДАТЧИК

Известны магнитоупругие датчики для измерения механических напряжений, содержащие параллельно расположенные П-образные магнитопроводы, памагничивающие и измерител ьн ы е обм о тки.

Предлагаемый магнитоупругий датчик огличается от извесгных тем, что он содержиг четыре П-образных магнитопровода, из которых средние магнитопроводы расположены на таком расстоянии один or другого, что магнитное сопротивление между их полюсами превышает магнитное сопротивление воздушных зазоров между указанными полюсами и исследуемой деталью. Это повышает точность датчика.

Кроме того, магнитоупругий датчик может быть снабжен коммугатором, включающим намагничивающие обмотки согласно при измерении механических напряжений и попарно встречно при измерении величины воздушных з азор ов.

На чертеже изображен описываемый датчик.

Магнитоупругий датчик для измерения механических напряжений содержит четыре параллельно расположенных П-образных магнитопровода 1 — 4, нам агничивающие обмотки

5 — 8 и измерительные обмотки 9 и 10. Средние магнитопроводы 2 и 8 расположены на таком расстоянии один от другого, что магнитное coHpoTHBëåíèå между их полюсами превышает магнитное сопротивление воздушных зазоров между указанными полюсами .и исследуемой деталью 11. Коммутатор датчика состоит из переключателей 12 — 15 и обеспечи5 вает включение намагничивающих обмоток согласно при измерении механических напряжений и попарно встречно при измерении величины воздушных зазоров.

10 Датчик работает следующим образом.

На исследуемую деталь устанавливают датчик и определяют воздушный зазор между полюсами и деталью, для чего ставят переключатели 12 и 18 в положение 11. При этом об15 мотки 7 и 8 будут подключены к обмоткам 5 и б попарно встречно. Затем включают переключатель 14 и отключают .переключатель 15, вследствие чего измерительная обмотка 10 будет выдавать на измерительный прибор 16

20 сигнал, пропорциональный изменениям магнитного потока при этом измерении, Для измерения механических напряжений переключатели 12 и 18 ставят в положение (, что обеспечивает включение намагничивающих обмо2s ток 5 — 8 согласно.

По полученной величине зазора выбирают соответствующий тарировочный график, по которому находят величину механического наЗО пряжения в детали 11.

249018

Предмет изобретения

МФ

Составитель Васильев

Техред 3. H. Таранеико

Реда ктор С. Сютки на

Корректоры: В. Петрова и Л. Корогод

Заказ 3432(9 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва К-35, Раушская и., д. 4/5

Типография, пр. Сапунова, 2

1. Магнитоупругий датчик для измерения механических напряжений, содержащий параллельно расположенные П-образные магнитопроводы, нама: нтгчивагонтие .. н,мерительные обмотки, от.ги1гаюигийся тем, что, с целью повышения точности, он содержит четырее

П-образных магнитопровода, нз которых средние магнитопроводы расположены на таком расстоянии один от другого, что магнитное сопротивление между их полюсами превышает магнитное сопротивление воз гушных зазоров между указанными полюса#и и исследуемой деталью, 5

2. Датчик по п. 1, отлигаюи1ийся тем, что он снабжен коммутатором, гзключающим намагничивающие обмотки согласно пр змерении механических напрягкений и,попарно

10 встречно нри измерении величины воздушных зазоров.
