Реферат

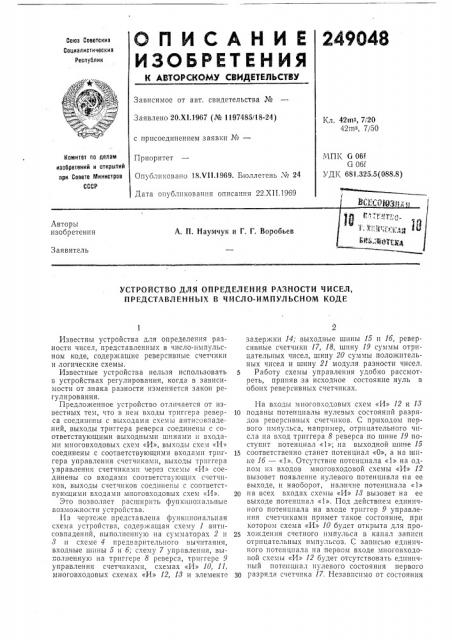

249048

Союз Советских

Социалистических

Реслублик

e ®>

Зависимое от авт. свидетельства №

Заявлено 20.Х1.1967 (№ 1197485!18-24) Кл. 42птз, 7/20

42m3, 7/50 с присоединением заявки №вЂ”

МПК С 061

G 061

УДК 681.325.5(088.8) Приоритет

Опубликовано 18Х11.1969. Бюллетень ¹ 24

Комитет ло делам изооретений и открытий ори Совете Министров

СССР

Заявитель

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ РАЗНОСТИ ЧИСЕЛ, ПРЕДСТАВЛЕННЫХ В ЧИСЛО-ИМПУЛЬСНОМ КОДЕ

Известны устройства для определения разности чисел, представленных в число-импульсном коде, содержащие реверсивные счетчики и логические схемы.

Известные устройства нельзя использовать в устройствах регулирования, когда в зависимости от знака разности изменяется закон регулирования.

Предложенное устройство отличается от известных тем, что в нем входы триггера реверса соединены с выходами схемы антисовпадений, выходы триггера реверса соединены с соответствующими выходными шинами и входами многовходовых схем «И», выходы схем «И» соединены с соответствующими входами триггера управления счетчиками, выходы триггера управления счетчиками через схемы «И» соединены со входами соответствующих счетчиков, выходы счетчиков соединены с соответствующими входами многовходовых схем «И».

Это позволяет расширить функциональные возможности устройства.

На чертеже представлена функциональная схема устройства, содер>кащая схему 1 антисовпадений, выполненную на сумматорах 2 и

8 и схеме 4 предварительного вычитания, входные шины 5 и б; схему 7 управления, выголненную на триггере 8 реверса, триггере 9 управления счетчиками, схемах «И» 10, 11, многовходовых схемах «И» 12, 18 и элементе

2 задержки 14; выходные шины 15 и 1б, реверсивные счетчики 17, 18, шину 19 суммы отрицательных чисел, шину 20 суммы положительных чисел и шину 21 модуля разности чисел.

5 Работу схемы управления удобно рассмотреть, при яв,за исходное состояние нуль в обоих реверсивных счетчиках.

На входы многовходовых схем «И» 12 и 18

10 поданы потенциалы нулевых состояний разрядов реверсивных счетчиков. С приходом первого импульса, например, отрицательного числа на вход триггера 8 реверса по шине 19 поступит потенциал «1»; на выходной шине 15

15 соответственно станет потенциал «О», а на шике 1б — «1». Отсутствие потенциала «1» на одном из входов многовходовой схемы «И» 12 вызовет появление нулевого потенцп на ее выходе, и наоборот, наличие потенциала «1»

20 На всех входах схемы «И» И вызовет на ее выходе потенциал «1». Под действием единичного потенциала на входе триггер 9 управле.ния счетчиками примет такое состояние, прп котором схема «И» 10 будет открыта для про25 хождения счетного импульса в капал записи отрицательных импульсов. С записью едпничкого потенциала на первом входе многовходовой схемы «И» 12 будет отсутствовать единичный потенциал нулевого состояния первого разряда счетчика 17. Независимо от состояния

249048

Предмет изобретения д

Составитель А. Д. Ходырев

Техред 3. Н. Тараненко

Редактор Э. Рубан

КоРРектоР Т. А. Абрамова

Заказ 3428!12 Тираж 480 Подписное

ЦНИИГ1И Комитета по делам изобретений и открытий при Совете Мини СССР

Москва %-35, Раушская, наб. д, 4р

Типография, пр. Сапунова, 2 триггера 8 реверса с выхода схемы «И» 12 снимается «О».

С приходом импульсов отрицательных чисел состояние схемы управления не,изменится, импульсы будут поступать в счетчик 17 в прямом счете, счетчик 18 будет закрыт.

С приходом импульса положительного числа, который поступит по шине 20, триггер реверса изменит свое состояние на обратное. Отсутствие единичного потенциала на входе схемы «И» 18 вызовет «О» на ее выходе, но со схемы «И» 18 тоже поступает потенциал «0», так как там ранее на одном или нескольких входах схемы «И» 12, в зависимости от количества записанных импульсов отрицательных чисел, отсутствовал или отсутствовали единичные потенциалы нулевых состояний разрядов счетчика 17.

Присутствие на обоих входах триггера 9 управления счетчиками «0» потенциалов не изменит его состояние, которое может измениться только под влиянием единичного потенциала на его входе.

Таким образом, импульс положительного числа тоже поступит в счетчик 17, но как вычитающий. С переходом разности через нуль реверсивного счетчика, триггер 9 управления счетчиками снова становится управляемым и,,в зависимости от знака первого, после нулевого импульса, направит его в соответствующий

5 счетчик. Далее работа схемы повторяется.

Устройство для определения разности чи10 сел, представленных в число-импульсном коде, содержащее реверсивные счетчики, триггер реверса, триггер управления счетчиком, схему антисовпадений, схемы «И», отличаюи ееся тем, что, с целью расширения функцио1б нальных возможностей устройства, в нем входы триггера реверса соединены с выходами схемы антисовпадений, выходы триггера реверса соединены с соответствующими выходными шинами и входами многовходовых схем

20 «И», выходы схем «И» соединены с .соответствующими входами триггера управления счетчиками, выходы триггера управления счетчиками через схемы «И» соединены со входами соответствующих счетчиков, выходы счетчи25 ков соединены с соответствующими входами многовходовых схем «И».
