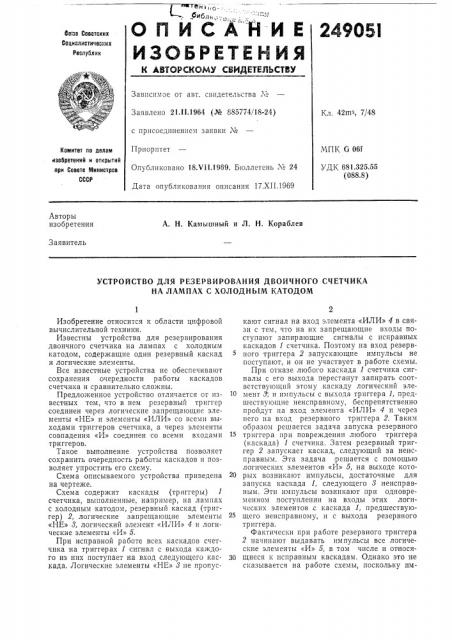

О Il И С А Н И Е 2490

Во,оа Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

Зависимое от авт. свидетельства №

Заявлено 21.11.1964 (№ 885774/18-24) с присоединением заявки ¹

Приоритет

Опубликовано 18. т 11.1969. Бюллетень № 24

Дата опубликования описания 17.XII.1969

Кл, 42m>, 7/48

МПК 6 06f

УДК, 681.325 55 (088.8) Комитет по делам изобретений и открытий при Совете Мииистрав

СССР

Авторы изобретения

А. H. Камышный и Л. H. Кораблев

Заявитель

УСТРОЙСТВО ДЛЯ РЕЗЕРВИРОВАНИЯ ДВОИЧНОГО СЧЕТЧИКА

НА ЛАМПАХ С ХОЛОДНЫМ КАТОДОМ

Изобретение относится к области цифровой вычислительной техники.

Известны устройства для резервирования двоичного счетчика на лампах с холодным катодом, содержащие один резервный каскад и логические элементы.

Все известные устройства не обеспечивают сохранения очередности работы каскадов счетчика и сравнительно сложны.

Предложенное устройство отличается от известных тем, что в нем резервный триггер соединен через логические запрещающие элементы «НЕ» и элементы «ИЛИ» со всеми выходами триггеров счетчика, а через элементы совпадения «И» соединен со всеми входами триггеров.

Такое выполнение устройства позволяет сохранить очередность работы каскадов и позволяет упростить его схему.

Схема описываемого устройства приведена на чертеже.

Схема содержит каскады (триггеры) 1 счетчика, выполненные, например, на лампах с холодным катодом, резервный каскад (триггер) 2, логические запрещающие элементы

«НЕ» 8, логический элемент «ИЛИ» 4 и логические элементы «И» 5.

При исправной работе всех каскадов счетчика на триггерах 1 сигнал с выхода каждого из них поступает на вход следующего каскада. Логические элементы «НЕ» 8 не пропускают сигнал на вход элемента «ИЛИ» 4 в связи с тем, что на их запрещающие входы поступают запирающие сигналы с исправных каскадов 1 счетчика. Поэтому на вход резервного триггера 2 запускающие импульсы не поступают, и он не участвует в работе схемы.

При отказе любого каскада 1 счетчика сигналы с его выхода перестанут запирать соответствующий этому каскаду логический элемент 3; и импульсы с выхода триггера 1, предшествующие неисправному, беспрепятственно пройдут на вход элемента «ИЛИ» 4 и через него на вход резервного триггера 2. Таким образом решается задача запуска резервного

15 триггера при повреждении любого триггера (каскада) 1 счетчика. Затем резервный триггер 2 запускает каскад, следующий за неисправным. Эта задача решается с помощью логических элементов «И» 5, на выходе кото20 рых возникают импульсы, достаточные для запуска каскада 1, следующего 3 неисправным. Эти импульсы возникают при одновременном поступлении на входы этих логических элементов с каскада 1, предшествующего неисправному, и с выхода резервного триггера.

Фактически при работе резервного триггера

2 начинают выдавать импульсы все логические элементы «И» 5, в том числе и относяЗО щиеся к исправным каскадам. Однако это не сказывается на работе схемы, поскольку им249051

Составитель А. А. Маслов

Техред 3. Н. Тараненко Корректор А. С. Колабин

Редактор Б. Нанкина

Заказ 3419/1! Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушскаи наб., д. 4/5

Типография, пр. Сапунова, 2 пульсы, поступающие с выходов логических элементов «И» 5, запаздывают по сравнению с импульсами, поступающими с предыдущего триггера 1, и поэтому не могут повлиять на триггер 1, только что перешедший в новое устойчивое состояние.

Предмет изобретения

Устройство для резервирования двоичного счетчика на лампах с холодным катодом, содержащее один резервный каскад и логические элементы, отличающееся тем, что, с целью сохранения очередности работы каскадов счетчика и упрощения схемы, резервный триггер соединен через логические запрещающие элементы «НЕ» и элементы «ИЛИ» со всеми выходами триггеров счетчика, а через элементы совпадения «И» соединен со всеми входами триггеров.
