Реферат

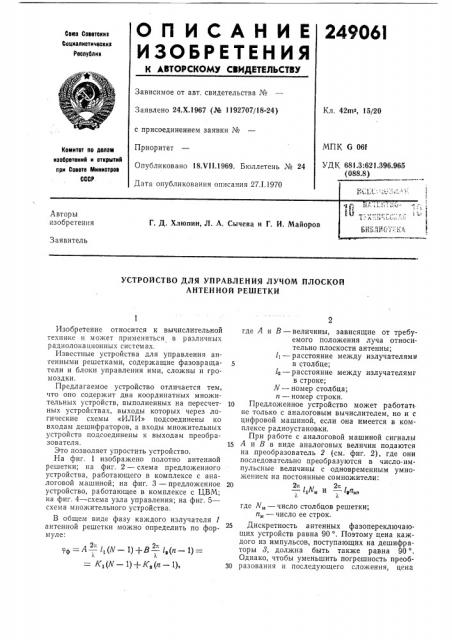

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

24906I

Союз Соавтокиз

Социалиотнчоокил

Рвопублик

Зависимое от авт. свидетельства №

Заявлено 24.Х.1967 (№ 1192707/18-24) с присоединением заявки №

Приоритет

Опубликовано 18.VII.1969. Бюллетень № 24

Кл. 42m3, 15/20

МПК G 061

УДК 681.3:621.396.965 (088.8) Комитет по делам изобретений и открытий при Сапата Миииотроа

СССР.

-- 1 (1 аявитель

УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ЛУЧОМ ПЛОСКОЙ

АНТЕННОЙ РЕШЕТКИ

= К,(N — 1)+К,(n — 1), Изобретение относится к вычислительной технике и может применяться в различных радиолокационных системах.

Известные устройства для управления ангенными решетками, содержащие фазовращатели и блоки управления ими, сложны и громоздки.

Предлагаемое устройство отличается тем, что оно содержит два координатных множительных устройств, выполненных на пересчетных устройствах, выходы которых через логические схемы «ИЛИ» подсоединены ко входам дешифраторов, а входы множительных устройств подсоединены к выходам преобразователя.

Это позволяет упростить устройство.

На фиг. 1 изображено полотно антенной решетки; на фиг. 2 — схема предложенного устройства, работающего в комплексе с аналоговой машиной; на фиг. 3 — предложенное устройство, работающее в комплексе с ЦВМ; на фиг. 4 — схема узла управления; на фиг. 5— схема множительного устройства.

В общем виде фазу каждого излучателя 1 антенной решетки можно определить по формуле: рф — — А —" l, (N — 1) + — l, (а — 1) =

2;. 2к

) Л где А и  — величины, зависящие от требуемого положения луча относительно плоскости антенны;

l> — расстояние между излучателями

5 в столбце;

l — расстояние между излучателямг в строке;

N — номер столбца; и — ном ер стр оки.

10 Предложенное устройство может работать не только с аналоговым вычислителем, но и с цифровой машиной, если она имеется в компл ек се р ади оуста но вки.

При работе с аналоговой машиной сигналы

15 А и В в виде аналоговых величин подаются на преобразователь 2 (см. фиг. 2), где они последовательно преобразуются в число-импульсные величины с одновременным умножением на постоянные сомножители: — I1NM и — lan„%

Л где NM — число столбцов решетки;

n„число ее строк.

25 Дискретность антенных фазопереключающих устройств равна 90 . Поэтому цена каждого из импульсов, поступающих на дешифраторы 8, должна быть также равна 90 .

Однако, чтобы уменьшить погрешность преобЗО разования и последующего сложения, цена

249061 одного импульса уменьшена в четыре раза, т. е. равна 22,5 . Для этого частота импульсов, поступающих в преобразователь 2, увеличена в четыре раза.

Две последовательности импульсов, число которых пропорционально произведениям

2 2т

4А — l,й„и 4 — l,п„„из преобразователя

1 1

2,поступают на множительные устройства

N — 1

4 и 5, где умножаются на дроби и 4 и — 1

Полученные таким образом величины и„

4А — " 1 (N — 1) и 4 — l,(à — 1) подаются в

2-. 2тс

i Х дешифраторы 8 узла б антенных ячеек, где эти величины складываются, полученная сумма

-делится на четыре, подсчитывается фаза излучения для каждого излучателя, а также включаются нужные фазовращатели (на чертеже не показаны).

При работе с ЦВМ (фиг. 3) сигналы величин А и В из нее последовательно подаются на узел 7 считываемого регистра. Из узла 7 каждая из этих величин в виде определенного числа импульсов подается на соответствующее множительное устройство 4 или 5.- Работа остальных узлов аналогична вышеописанному.

Предложенное устройство содержит узел 8 управления. В состав узла 8 два аналогичных ждущих мультивибратора 9 и 10 (см. фиг. 4) с длительностью импульса m мксек и статический триггер 11 с раздельным входом.

На вход узла 8 приходит импульс, который запускает мультивибратор 9. С выхода мультивибратора 9 импульс длительностью пг .мксек поступает на узел преобразователя 2 и на множительное устройство 4. Производятся операции с величинами А.

Возвращаясь в исходное состояние, мультивибратор 9 запускает ждущий мультивибратор 10. Импульс мультивибратора 10 открывает преобразователь 2 и множительное устройство 5 для операций с величинами В.

Задним фронтом импульс от мультивибратора 10 запускает статический триггер 11, который остается в этом положении до прихода импульса запуска, возвращающего триггер 11 в исходное состояние. С триггера сигнал 12 подается в узел б антенных ячеек для включения фазовращателей. Таким образом, фазовращатели выключаются во время вычисления необходимых фаз и включаются только тогда, когда цикл вьиисления закончен.

Узел управления синхронизируется с коммутатором, управляющим передатчиком.

Устройство содержит два одинаковых множительных устройства 4 и 5. Множительное устройство (фиг. 5) представляет собой сочетание триггерного делителя частоты 18 и логических ячеек «ИЛИ» 14. На выходе триггеров 15, 1б и 17 получают частоту, уменьшенную в два раза после триггера 15, в четыре раза после триггера 1б, в восемь раз после триггера 17 и так далее, если триггеров больше.

Для умножения на 3, 5, 6, 7 и т. д, используются схемы «ИЛИ» 14, на которых производится сложение импульсов с частотами

F F F — — — (F — входная частота).

2 4 8

Таким образом, на выходах множительных устройств, число которых равно У„для одного и п„для другого, получаем числа импульсов, равные для каждого выхода, соответственно:

20 где: к — число триггегов множительного устройства;

М вЂ” число импульсов, поступающее на вход множительного устройства.

При этом 2 +1 должно быть равно NM äëÿ одного множительного устройства и n„, для другого множительного. В тех случаях, когда это равенство невозможно, делитель охватывается обратной связью.

30 Так как на входы множительных устройств поступают величины, пропорцио2 2т, нальные 4А — 1,У„и 4 — 1,п, то на выхоЛ / ™ дах имеются эти величины, умноженные для

N — 1 каждого выхода на дробь в одном мноNM и — 1 жительном устройстве и на дробь — в

n„„ другом. С множительных устройств вели40 чины пропорциональные 4А — l i (N — 1) и

Х

2-.

4 — l> (п — 1), поступают в узлы антенных

Х ячеек.

Предмет изобретения

Устройство для управления лучом плоской

50 антенной решетки, содержащее устройство управления, преобразователь и дешифраторы, отличающееся тем, что, с целью упрощения устройства, .оно содержит два координатных множительных устройства, выполненных на

55 пересчетных устройствах, выходы которых через логические схемы «ИЛИ» подсоединены ко входам дешифраторов, а входы множительных устройств подсоединены к выходам преобразователя.
