Реферат



° 1

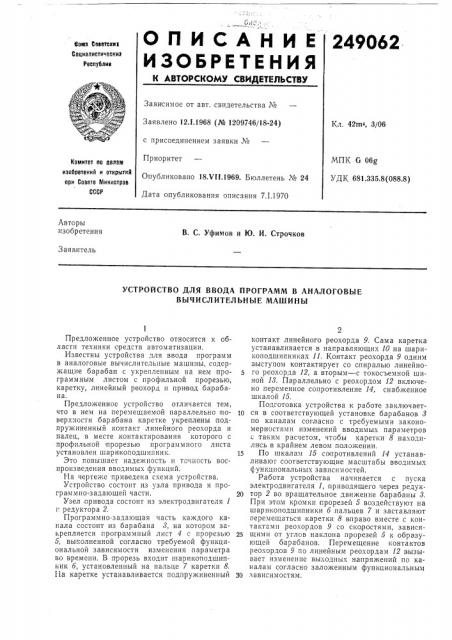

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

249062

Фовз Соеетсниа

Социалистические

Республик

Зависимое от авт. свидетельства ¹

Заявлено 12Л.1968 (№ 1209746/18-24) с присоединением заявки №

Приоритет

Опубликовано 18Х11.1969. Бюллетень № 24

Дата опубликования описзния 7.1.1970

Кл. 42m4, 3/06

МПК G 06д

УДК 681.335.8(088.8) Комитет ао делам изобретений и открытий ори Совете Министроо

СССР

Авторы изобретения

В. С, Уфимов и Ю. И. Строчков

Заявитель

УСТРОЙСТВО ДЛЯ ВВОДА ПРОГРАММ В АНАЛОГОВЫЕ

ВЫЧИСЛИТЕЛЬНЫЕ МАШИНЫ

Предложенное устройство относится к области техники средств автоматизации.

Известны устройства для ввода программ в аналоговые вычислительные машины, содержащие барабан с укрепленным на нем программным листом с профильной прорезью, каретку, линейный реохорд и привод барабана.

Предложенное устройство отличается тем, что в нем на перемещаемой параллельно поверхности барабана каретке укреплены подпружиненный контакт линейного реохорда и палец, в месте контактирования которого с профильной прорезью программного листа установлен шар икоподшипник.

Это повышает надежность и точность вос.произведения вводимых функций.

На чертеже приведена схема устройства.

Устройство состоит из узла привода и программно-задающей части.

Узел .привода состоит из электродвигателя 1 и редуктора 2.

Программно-задающая часть каждого канала состоит из барабана 8, на котором закрепляется программный лист 4 с прорезью

5, выполненной согласно требуемой функциональной зависимости изменения параметра во времени. В прорезь входит шарикоподшипник б, установленный на пальце 7 каретки 8.

На каретке устанавливается подпружиненный

2 контакт линейного реохорда 9. Сама каретка устанавливается в направляющих 10 на шарикоподшипниках 11. Контакт реохорда 9 одним выступом контактирует со спиралью линейного реохорда 12, а вторым — с токосъемной шиной 18. Параллельно с реохордом 12 включено переменное сопротивление 14, снабженное шкалой 15.

Подготовка устройства к работе заключает1о ся в соответствующей установке барабанов 3 по каналам согласно с требуемыми закономерностями изменений вводимых параметров с таким расчетом, чтобы каретки 8 находились в крайнем левом положении.

По шкалам 15 сопротивлений 14 устанавливают соответствующие масштабы вводимых функциональных зависимостей.

Работа устройства начинается с пуска электродвигателя 1, приводящего через редук20 тор 2 во вращательное движение барабаны 3.

При этом кромки прорезей 5 воздействуют на шарикоподшипники б.пальцев 7 и заставляют перемещаться каретки 8 вправо вместе с контактамн реохордов 9 со скоростями, завися25 щими от углов наклона .прорезей 5 к образующей барабанов. Перемещение контактов реохордов 9 по линейным реохордам 12 вызывает изменение выходных напряжений по каналам согласно заложенным функциональным

30 зависимостям.

249062

Предмет изобретения!

Составитель Ф. Гулько

Текред 3. H. Тараненко

Редактор Б. Нанкина

Корректор P. И, Крючкова

Заказ 3585 13 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобр тс. и:и и о;крытий при Совете Министров СССР

Москва К-35, Раушская аб., д. 4, 5

Типография, пр Саг.упова, 2

Устройство для ввода программ в аналоговые вычислительные машины, содержащее барабан с укрепленным на нем программным листом с профильной прорезью, каретку, линейный реохорд и привод барабана, отлачаюи ееся тем, что, с целью повышения надежности и точности воспроизведения вводимых функций, в нем на .перемещаемой параллельно поверхности барабана каретке укреплены подпружиненный контакт линейного,реохорда

v. палец, в месте контактирования которого с профильной прорезью программного листа установлен шарикоподшипник.
