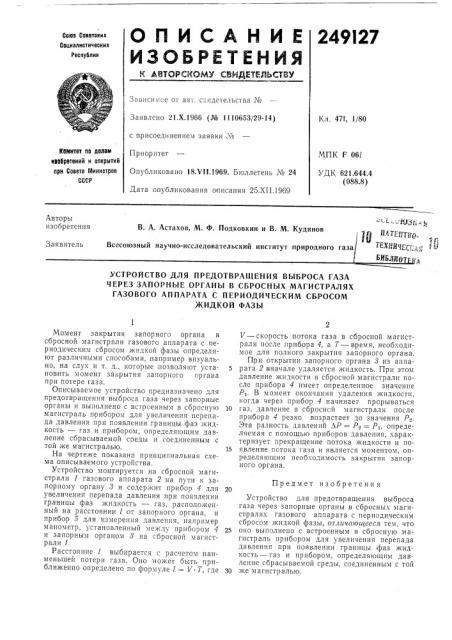

249I27

Союа Советских

Социалистических

Республик

Зависимсе от ав-, с зпдетельства №

Заявлсно 21.Х.1966 (№ 1110653/29-14) Кл. 471, 1/80 с присоединением заявки №

11отхитет ло делам иаебретений и открытий лрн Совете Министров

СССР

МПК F 061

УДК 621.644,4 (088.8) Приоритет

Опубликовано 18Л 11.1969. Бюллетень № 24

Дата опубликования описания 25.XII.1969. jg wg,: „- y>

В. А. Астахов, М. Ф. Подковкин и В. М. Кудинов йд г

Всесоюзный научно-исследовательский институт природного газа лрййЧЮЫнзй

Б®Дй0Т

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ ВЫБРОСА ГАЗА

ЧЕРЕЗ ЗАПОРНЫЕ ОРГАНЫ В СБРОСНЫХ МАГИСТРАЛЯХ

ГАЗОВОГО АППАРАТА С ПЕРИОДИЧЕСКИМ СБРОСОМ

ЖИДКОЙ ФАЗЫ

Момент закрытия запорного органа в сбросной магистрали газового аппарата с периодическим сбросом жидкой фазы определяют различными способами, например визуально, на слух и т. д., которые позволяют установить момент закрытия запорного органа при потере газа.

Описываемое устройство предназначено для предотвращения выброса газа через запорные органы и выполнено с встроенным в сбросную магистраль прибором для увеличения перепада давления при появлении границы фаз >кидкость — газ и прибором, определяющим давление сбрасываемой среды и соединенным с той же м агистр алью.

На чертеже показана принципиальная схема описываемого устройства.

Устройство монтируется на сбросной магистрали 1 газового аппарата 2 на пути к запорному о ргану > и содержит прибор 4 для увеличения перепада давления при появлении границы фаз жидкость — газ, расположенный на расстоянии l от запорного органа, и прибор 5 для измерения давления, например манометр, установленный между прибором 4 и запорным органом > на сбросной магистрали 1.

Расстояние l выбирается с расчетом наименьшей потери газа. Оно может быть приближенно определено по формуле l = V Т, где

V — скорость потока газа в сбросной магистрали после прибора 4, а T — время, необходимое для полного закрытия запорного органа.

При открытии запорного органа 3 из аппа5 рата 2 вначале удаляется жидкость. При этом давление жидкости в сбросной магистрали после прибора 4 имеет определенное значение

Р,. В момент окончания удаления жидкости, когда через прибор 4 начинает прорываться

10 газ, давление в сбросной магистрали после прибора 4 резко возрастает до значения Р..

Эта разность давлений ХР = Р., = Р, определяемая с помощью приборов давления, характеризует прекращение потока жидкости и по15 явление потока газа и является моментом, определяющим необходимость закрытия запорного органа.

Предмет изобретения

Устройство для предотвращения выброса газа через запорные органы в сбросных магистралях газового аппарата с периодическим сбросом жидкой фазы, отличтощееся тем, что

25 оно выполнено с встроенным в сбросную магистраль прибором для увеличения перепада давления при появлении границы фаз жидкость — газ и прибором, определяющим давление сбрасываемой среды, соединенным с той

30 же магистралью.

249127

Составитель Л. Романова

Техред Л. Я. Левина

Корректор С. М. Сигал

Редактор Г. Яковлева

Типография, пр. Сапунова, 2

Заказ 3420!12 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Я-35, Раушская наб., д. 4.5
