Способ и система проведения анализа геологического бассейна

Способ и система проведения анализа геологического бассейна

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

Изобретение относится к разведке углеводородных месторождений и, в частности, к реализуемому на компьютере способу и системе для проведения анализа геологического бассейна с использованием по меньшей мере одного цикла анализа бассейна для определения скопления углеводородов в рассматриваемой подземной области.

УРОВЕНЬ ТЕХНИКИ

Геологический бассейн состоит из сотен слоев пород, пластов и формаций, сформировавшихся за геологическое время, которые необходимо знать, чтобы предсказать местоположение углеводородсодержащих резервуаров. Чтобы добыть нефть из этих месторождений обычно необходимо выполнять бурение на тысячи футов вышележащей породы. Бурение нефтяных и газовых скважин обычно очень дорогостоящее предприятие. Следовательно, прежде чем понести подобные расходы, специалисты, вовлеченные в процесс разведки и эксплуатации углеводородсодержащих пластов-коллекторов стараются понять геологию бассейна и, в частности, седиментологию и стратиграфию бассейна, для выполнения бурения нефтегазовой скважины в месте, наиболее вероятном для достижения желаемого результата. В случае разведки нефтегазовых месторождений используются геологические и сейсмические данные, чтобы определить местоположение осадочных пород и структур, в которых с большой вероятностью могут содержаться формации углеводородов. Анализ бассейна - это основа разведывательных проектов и в результате которого выявляются элементы, определяющие формации углеводородов, направления залегания углеводородов и границы нефтегазоносной системы.

Анализ бассейна требует объединения множества дисциплин, в том числе оценки аналогичных бассейнов, интерпретации и картирования сейсмических данных, проведения структурного анализа на всем бассейне, анализа пласта-коллектора и пластов-проводников, оценки данных верхних уплотнений и тектонических экранов, анализа и картирования исходных данных и моделирования бассейна, чтобы определить местоположение углеродсодержащего резервуара, содержащего углеводороды. В настоящее время существуют различные способы и методики проведения анализа специфических аспектов бассейна, однако современные группы, выполняющие разведывательные проекты, сталкиваются с техническими проблемами из-за отсутствия согласованного применения множества дисциплин и интегрирования, которые требуются для достижения точного и полного анализа бассейна. В результате любые заключения, сделанные в отношении седиментологии и углеводородсодержащих резервуаров могут оказаться очень неточными, потому что интересующее геологоразведчиков место оказывается сильно отдаленным от мест, где были получены данные.

Существует потребность в интегрированной компьютерной системе, имеющей согласованный интерфейс пользователя для ввода и вывода данных, который бы позволял пользователю: оптимизировать осуществление проекта анализа бассейна, обеспечить интерфейс с циклами множества дисциплин анализа бассейна, а также объединять результаты анализа бассейна без затрат времени на изучение множества прикладных программ. Настоящее изобретение направлено на удовлетворение этой потребности.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Таким образом, в настоящем изобретении предложена интегрированная компьютерная система, в которой пользователь выполняет технические анализы по различным дисциплинам, которые используются для анализа бассейна. Настоящее изобретение предназначено для оптимизации осуществления проектов анализа бассейна, обеспечения согласованности в проведении анализа бассейна, создания эффективного способа хранения информации и доступа к информации, касающейся всей нефтегазоносной системы, разведки, бассейнов и пластов-коллекторов, а также для снижения присущего риска определения местоположения осадочных пород и структур, в которых с большой вероятностью могут присутствовать углеводороды.

Одним из вариантов осуществления настоящего изобретения является реализуемый на компьютере способ проведения анализа геологического бассейна для определения скопления углеводородов в рассматриваемой подземной области. Способ включает в себя этапы, на которых: задают проект анализа бассейна, относящегося, по меньшей мере, к одному бассейну в пределах рассматриваемой подземной области с использованием данных оценки работ по проекту, геологических и геофизических данных, связанных с рассматриваемой подземной областью в интегрированной компьютерной системе, имеющей, по меньшей мере, графический интерфейс пользователя и множество циклов анализа бассейна, причем каждый цикл анализа бассейна имеет выбираемые пользователем задания. Способ дополнительно включает в себя применение, по меньшей мере, одного цикла анализа бассейна для проекта анализа бассейна и выполнение выбираемых пользователем заданий в интегрированной компьютерной системе для проведения анализа бассейна, включающей в себя определение характеристик бассейна, геологических закономерностей и вероятности наличия углеводородной системы, при этом использование цикла анализа бассейна основано на объеме данных, предоставляемых пользователем путем выполнения выбранных заданий и данных оценки объема работ по проекту анализа бассейна. Способ дополнительно включает в себя объединение результатов анализа бассейна, данных оценки объема работ по проекту, геологических и геофизических данных в интегрированной компьютерной системе для генерирования результатов проекта анализа бассейна, включающей в себя модуль интерактивного планировщика технических работ, причем результаты проекта используются для оптимизации и управления выполнением технических заданий, необходимых для разработки проекта анализа бассейна с целью определения скопления углеводородов в рассматриваемой подземной области.

В варианте осуществления настоящего изобретения данные оценки объема работ по проекту анализа бассейна включают в себя одно или более, выбранное из: задания целей проекта действий, требуемых для достижения целей проекта, требуемого уровня анализа бассейна, уровня опытности пользователя, дат начала и окончания проекта, возможностей разведки, инвентаризации и оценки ресурсов, оценки неопределенности геологических формаций, установки приоритетов конечных результатов проекта, расходов, графика и бюджета. В другом варианте осуществления настоящего изобретения геологические и геофизические данные проекта анализа бассейна включают в себя одно или более, выбранное из следующего: континент, страна, широта и долгота.

Целью настоящего изобретения является создание вариантов осуществления, включающих в себя графический вывод, содержащий модуль интерактивного планировщика технических работ и графическое представление неопределенности, связанной с данными, используемыми для проведения анализа бассейна. Еще одной целью настоящего изобретения является создание вариантов осуществления с использованием библиотеки проектов с возможностью поиска при переходе к данным, в том числе другим активным и неактивным проектам анализа бассейнов.

Еще один вариант осуществления настоящего изобретения включает в себя циклы анализа бассейна, включающие в себя одно или более, выбранное из: цикл анализа данных бассейна, цикл регионального анализа бассейна, цикл сейсмического анализа бассейна, цикл структурного анализа бассейна, цикл анализа пластов-коллекторов бассейна, цикл анализа экранов бассейна, цикл анализа нефтематеринских пород бассейна и цикл анализа моделирования бассейна.

Специалист в данной области должен также учитывать, что настоящее изобретение предназначено для использования совместно с компьютерной системой пользователя, которая в целом имеет электронную конфигурацию, включающую, как минимум, один процессор, как минимум, одно запоминающее устройство для хранения программного кода или других данных, видеомонитор или другое устройство отображения (такое как жидкокристаллический дисплей) и, как минимум, одно устройство ввода. Процессором предпочтительно должен быть микропроцессор или микропроцессорная платформа, способная отображать изображения и обрабатывать сложные математические алгоритмы. Запоминающее устройство может включать оперативную память (RAM) для хранения событий или других данных, которые генерируются или используются во время определенного процесса, связанного с настоящим изобретением. Запоминающее устройство также может включать постоянную память (ROM) для хранения программного кода для элементов управления и процессов настоящего изобретения.

Один из вариантов осуществления настоящего изобретения включает в себя пользовательскую компьютерную систему, сконфигурированную для проведения анализа геологического бассейна для определения скопления углеводородов в рассматриваемой подземной области. Система включает в себя устройство хранения данных, содержащее машиночитаемые данные, включающие в себя данные оценки объема работ по проекту, а также геологические и геофизические данные, связанные с рассматриваемой подземной областью, множество циклов анализа бассейна, графический интерфейс пользователя, устройство отображения; а также процессор, сконфигурированный и организованный для выполнения машинно-выполняемых команд, хранящихся в доступной процессору памяти, для выполнения способа. Способ включает в себя этапы задания проекта анализа бассейна, относящегося, по меньшей мере, к одному бассейну в рассматриваемой подземной области, с использованием данных оценки объема работ по проекту, а также геологических и геофизических данных, связанных с рассматриваемой подземной областью, в интегрированной компьютерной системе, имеющей, по меньшей мере, графический интерфейс пользователя и несколько циклов анализа бассейна; причем каждый цикл анализа бассейна имеет выбираемые пользователем задания.

Способ также включает в себя применение, по меньшей мере, одного цикла анализа бассейна для проекта анализа бассейна и выполнение выбираемых пользователем заданий в интегрированной компьютерной системе; для проведения анализа бассейна, включающего в себя определение характеристик бассейна, геологических закономерностей и вероятности наличия углеводородной системы; при этом использование цикла анализа бассейна основано на объеме данных, предоставляемых пользователем путем выполнения выбранных заданий и данных оценки объема работ по проекту анализа бассейна. Способ дополнительно включает в себя объединение результатов анализа бассейна, данных оценки объема работ по проекту, геологических и геофизических данных в интегрированной компьютерной системе для генерирования результатов проекта анализа бассейна, включающей в себя интерактивный модуль планировщика технических работ; при этом результаты проекта используются для оптимизации и управления выполнением технических заданий, необходимых для проекта анализа бассейна с целью определения скопления углеводородов в рассматриваемой подземной области.

Специалист в области должен также учитывать, что компьютерная система включает в себя пользовательскую компьютерную систему, сеть и сервер, причем в пользовательской компьютерной системе реализован веб-браузер, кроме того, пользовательская компьютерная система отображает веб-страницы, передаваемые на веб-браузер с сервера.

Эти и другие цели, особенности и характеристики настоящего изобретения, а также методы работы и функции соответствующих элементов структуры, комбинация частей и способы экономии при изготовлении станут более очевидными при рассмотрении следующего описания и прилагаемых пунктов формулы изобретения со ссылками на прилагаемые рисунки, которые являются составной частью настоящего описания, при этом подобные ссылочные номера обозначают соответствующие части на различных рисунках. При этом следует четко понимать, что рисунки приведены только для иллюстрации и никоим образом не ограничивают пределы изобретения. Слова, используемые в единственном числе в описании и пунктах формулы изобретения, также могут употребляться во множественном числе, если из контекста прямо не следует иного.

КРАТКОЕ ОПИСАНИЕ ФИГУР

Эти и другие цели, особенности и характеристики настоящего изобретения станут более понятными после ознакомления со следующим описанием, пунктами формулы изобретения и сопроводительных фигур:

На ФИГ. 1 показана блок-схема варианта осуществления настоящего изобретения.

На ФИГ. 2 схематически показан вариант системы для выполнения настоящего изобретения.

На ФИГ. 3 показан вариант веб-страницы в интегрированной компьютерной системе для вариантов осуществления настоящего изобретения.

На ФИГ. 4 показана блок-схема для одного варианта настоящего изобретения.

На ФИГ. 5 показан вариант веб-страницы в интегрированной компьютерной системе для вариантов осуществления настоящего изобретения.

На ФИГ. 6 показан вариант веб-страницы в интегрированной компьютерной системе для вариантов осуществления настоящего изобретения.

На ФИГ. 7 показан вариант веб-страницы в интегрированной компьютерной системе для вариантов осуществления настоящего изобретения.

На ФИГ. 8A и 8B показаны блок-схемы определенных вариантов осуществления настоящего изобретения.

На ФИГ. 9A и 9B показаны блок-схемы определенных вариантов осуществления настоящего изобретения.

На ФИГ. 10A и 10B показаны блок-схемы определенных вариантов осуществления настоящего изобретения.

На ФИГ. 11A и 11B показаны блок-схемы определенных вариантов осуществления настоящего изобретения.

На ФИГ. 12 показан вариант веб-страницы в интегрированной компьютерной системе для вариантов осуществления настоящего изобретения.

На ФИГ. 13 показан вариант веб-страницы в интегрированной компьютерной системе для вариантов осуществления настоящего изобретения.

На ФИГ. 14A и 14B показаны варианты веб-страниц в интегрированной компьютерной системе для вариантов осуществления настоящего изобретения.

На ФИГ. 15A, 15B, 15C и 15D показан вариант план-графика технических работ в соответствии с вариантами осуществления настоящего изобретения.

На ФИГ. 16A и 16B показаны варианты веб-страницы в интегрированной компьютерной системе для вариантов осуществления настоящего изобретения.

На ФИГ. 17 показан вариант веб-страницы в интегрированной компьютерной системе для вариантов осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

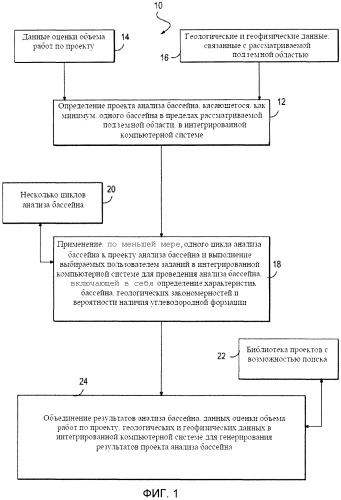

На ФИГ. 1 показана блок-схема 10 одного варианта осуществления настоящего изобретения. Вариант осуществления включает реализуемый на компьютере способ для проведения анализа бассейна для определения скопления углеводородов в подземной области. Операции, показанные в способе 10 и представленные ниже, имеют иллюстративный характер. В некоторых вариантах осуществления способ 10 может быть выполнен с одной или несколькими дополнительными операциями, которые не описаны, и/или без одной или нескольких описанных операций. Кроме того, порядок, в котором операции способа 10 показаны на ФИГ. 1 и описаны ниже, не является ограничивающим.

Способ 10 начинается с операции 12, в которой проект анализа бассейна, касающийся, как минимум, одного бассейна в рассматриваемой подземной области, определяется в интегрированной компьютерной системе с использованием данных объема проекта 14, а также геологических и геофизических данных 16, связанных с рассматриваемой подземной областью. Способ включает на стадии выполнения операции 18 применение, как минимум, одного цикла анализа бассейна 20 к проекту анализа бассейна и выполнение выбираемых пользователем заданий в интегрированной компьютерной системе для проведения анализа бассейна, в том числе для определения характеристик бассейна, геологических закономерностей и вероятности наличия углеводородной формации. Способ также включает на операции 24 объединение результатов анализа бассейна, данных объема проекта, геологических и геофизических данных в интегрированной компьютерной системе для получения результатов проекта анализа бассейна, которые используются для оптимизации и управления выполнением технических заданий, необходимых для проекта анализа бассейна для определения скопления углеводородов в рассматриваемой подземной области. Способ может включать операцию 22, в которой каждый проект анализа бассейна имеет доступ и сохраняется в библиотеке проектов с возможностью поиска, которая может использоваться для перехода к данным, в том числе другим активным и неактивным проектам анализа бассейнов.

В некоторых вариантах осуществления, способ 10 может реализовываться в интегрированной компьютерной системе. На ФИГ. 2 показан вариант упрощенной интегрированной компьютерной системы в соответствии с одним вариантом осуществления настоящего изобретения. Вариант осуществления, показанный на ФИГ. 2, включает сервер 30 и пользовательскую компьютерную систему 32, которые могут быть подключены к сети 34, такой как Интернет. Однако, следует отметить, что настоящее изобретение может использоваться в отношении любого количества серверов 30 и пользовательских компьютерных систем 32. Варианты осуществления настоящего изобретения могут также использоваться с любым из различных типов сетей, в том числе, но не ограничиваясь, локальными сетями (LAN), глобальными сетями (WAN), интрасетями и сетями сетей, такими как Интернет, которые создают интегрированную систему компьютеров и сети, тем самым обеспечивая возможность подключения для осуществления связи и обмена информацией. Таким образом, сеть 34 может быть любым из типов сетей, включая Интернет, включая проводные и беспроводные сети и их комбинации.

Пользовательская компьютерная система 32 также может подключаться к сети 34. Пользовательская компьютерная система 32 может относиться к различным видам систем, таким как компьютерная система, рабочая станция, терминал, сетевое устройство, Интернет-устройство, карманный персональный компьютер (КПК), Веб-ТВ или телефон. В некоторых вариантах осуществления пользовательская компьютерная система 32 может включать одно или несколько устройств обработки 38 (например, программируемый универсальный компьютер, цифровой процессор, аналоговый процессор, цифровой автомат, предназначенный для обработки информации, аналоговый автомат, предназначенный для обработки информации, конечный автомат и/или другие механизмы для электронной обработки информации). Пользовательская компьютерная система 32 может также включать устройство хранения данных 40 или запоминающую систему, на которых хранятся или предоставляются процессору 38 компьютерные программы согласно настоящему изобретению. Следует понимать, что термин “запоминающая система” включает различные типы памяти или запоминающих средств, включая устанавливаемую систему, например, CD-ROM, гибкие диски, память компьютерной системы, например, оперативная память (RAM), такая как DRAM, SRAM, EDO RAM или Rambus RAM, энергонезависимая память, такая как магнитные носители, например, жесткий диск или оптическое запоминающее устройство. Запоминающая система может включать различные типы памяти, а также их комбинации.

Кроме того, запоминающая система может быть расположена на первом компьютере, на котором выполняются программы, или может располагаться на любом другом компьютере, подключаемом к первому компьютеру по сети 34. Во втором случае второй компьютер передает программные инструкции на первый компьютер для выполнения. Запоминающая система может хранить программы и другую информацию для работы интегрированной компьютерной системы согласно описанным ниже способам или блок-схемам. Программы могут реализовываться одним из различных способов, включая, среди прочего, способы на основе процедур, способы на основе компонентов и/или объектно-ориентированные способы. Процессор 38, выполняющий кодирование и обработку данных из запоминающей системы, включает средства для реализации интегрированной компьютерной системы согласно описанным ниже способам, блок-схемам или скриншотам.

Процессор 38 может включать интерфейсные компоненты, такие как устройство отображения 36 и графический интерфейс пользователя 42. К устройствам отображения могут относиться, без ограничения, ЭЛТ мониторы, плоские экраны, ЖК-дисплеи, мониторы, телевизоры и другие устройства, способные в текстовом и/или графическом виде отображать информацию, предоставляемую компьютерной системой, такой как пользовательская компьютерная система 32. Графический интерфейс пользователя (ГИП) 42 может использоваться как для обработки данных и устройств обработки и передачи данных, так и для того, чтобы пользователь мог выбирать опции для реализации определенных аспектов способа. Данные могут передаваться на пользовательскую компьютерную систему 32 по шине 44 либо непосредственно с устройства сбора данных, либо с промежуточного средства хранения или обработки (не показано).

Пользовательская компьютерная система 32 может выполнять программу, предоставляющую пользователю пользовательский интерфейс с интегрированной компьютерной системой. Эта программа пользовательского интерфейса может также позволять пользователю пользовательской компьютерной системы 32 выполнять просмотр и/или поиск в сети 34, а также может позволять пользователю выполнять действия по сети 34. В одном варианте осуществления программа пользовательского интерфейса может выполнять интерфейсную прикладную программу в интегрированной компьютерной системе. В одном варианте осуществления программа пользовательского интерфейса может реализовывать веб-браузер. В одном варианте осуществления, когда пользователь пользовательской компьютерной системы 32 желает получить доступ к интегрированной компьютерной системе по сети 34, программа пользовательского интерфейса может использоваться для доступа к соответствующему серверу, такому как сервер 30. Программа пользовательского интерфейса в таком случае может использоваться для доступа к одному или нескольким дисплеям, предоставляемым сервером 30 непосредственно, или может получить доступ к дисплеям через канал связи от третьей стороны (например, веб-сайт на сервере 30 или на другом сервере). Термин “дисплей” может включать понятие страницы, экрана, окна, веб-страницы или другого объекта представления информации, которые могут представляться конечному пользователю на устройстве отображения 36 или механизме, связанном с процессором 38.

Сервер 30 может включать различные стандартные компоненты, такие как один или несколько процессоров или ЦПУ, одну или несколько запоминающих систем, а также другие стандартные компоненты, например, устройство отображения, устройства ввода, блок питания и т.п. Сервер 30 также может быть реализован в виде двух или больше различных компьютерных систем. Сервер 30 может включать запоминающую систему, на которой хранятся компьютерные программы согласно настоящему изобретению. Кроме того, сервер 30 может принимать различные формы, в том числе в виде компьютерной системы, рабочей станции или другого устройства. В целом термин “компьютерная система” или “сервер” может по определению включать любое устройство, имеющее процессор, выполняющий команды из запоминающей системы. Сервер 30, выполняющий кодирование и обработку данных из запоминающей системы, включает средства для реализации интегрированной компьютерной системы согласно описанным ниже способам, блок-схемам и моментальным снимкам экрана.

В одном варианте осуществления интегрированная компьютерная система может реализовываться в сети Интернет в виде веб-сайта или веб-сайтов, предоставляемых одним или несколькими веб-серверами. Доступ к веб-сайту или веб-сайтам конечного пользователя может осуществляться при помощи программы пользовательского интерфейса (обычно веб-браузер, такой как Microsoft Internet Explorer и Netscape Communicator). В таком случае веб-сервер может “предоставлять” одну или несколько веб-страниц веб-сайта пользовательской компьютерной системе 32. Веб-страницы могут отображаться в пользовательской компьютерной системе при помощи программы пользовательского интерфейса (например, веб-браузером) для обеспечения пользовательского интерфейса с интегрированной компьютерной системой. Таким образом, веб-сайт или веб-сайты могут обеспечить механизм, при помощи которого конечные пользователи могут перемещаться в интегрированной компьютерной системе для нахождения и отображения содержимого из циклов анализа бассейна для конечного пользователя в пользовательской компьютерной системе 32.

В одном варианте осуществления доступ к интегрированной компьютерной системе может быть получен в сети 34 через сетевое соединение, телефонного модемного соединения, беспроводного соединения или другого способа соединения. В одном варианте осуществления интегрированная компьютерная система может храниться на жестком диске, CD ROM или другом носителе, доступном из пользовательской компьютерной системы 32. Например, интегрированная компьютерная система может храниться на CD. CD может вставляться в привод CD ROM в пользовательской компьютерной системе 32. После этого пользователь может выполнять интерфейсную программу (хранящуюся в пользовательской компьютерной системе либо же на CD) для доступа к интегрированной компьютерной системе. Различные варианты осуществления могут также включать получение, отсылку или хранение команд и/или данных, которые осуществляются в соответствии с приведенным выше описанием.

На ФИГ. 3 показан вариант иерархии страниц или дисплеев для доступа к содержимому в интегрированной компьютерной системе для выполнения анализа бассейна, касающегося, как минимум, одного бассейна в рассматриваемой подземной области. В одном варианте осуществления дисплеями могут быть веб-страницы. На домашней странице 50 может быть одна или несколько ссылок на страницы доступа на следующем уровне веб-страниц, такие как страница Начала Проекта на стр. 52, показанная на ФИГ. 3. В контексте настоящего документа ссылка может быть определена как выбираемая связь от одного слова, картинки или информационного элемента к другому. На компьютерном дисплее ссылка может быть представлена в виде элемента, такого как пиктограмма, картинка, текстовая строка (например, слово, фраза или часть текста), универсальный идентификатор ресурса (URI), унифицированный указатель ресурса (URL), сетевой адрес, такой как IP-адрес, или другой элемент. В мультимедийной системе, такой как World Wide Web (WWW), такие элементы могут включать звуковые и анимационные последовательности. Самой распространенной формой ссылки является выделенное слово или картинка, которое пользователь может выбрать (мышью или некоторым другим способом), в результате чего происходит немедленная доставка и отображение другого объекта, такого как файл, веб-страница или другое место на странице, на которой находится выделенный элемент. В некоторых вариантах осуществления страницы включают одно или несколько выбираемых пользователем заданий. Чтобы запустить проект анализа бассейна в интегрированной компьютерной системе, пользователь может перейти на страницу Начать Проект 52 и определить проект анализа бассейна. Можно ввести общую информацию 54, касающуюся, как минимум, одного бассейна в рассматриваемой подземной области, в том числе, без ограничений: общая информация проекта 56 (континент в названии проекта, руководитель проекта, возможность разведки, страна, бассейн, хозяйственный субъект, широта, долгота, дата начала, дата окончания и объем работ); предыдущая работа 58 и участники проекта 60.

Проект анализа бассейна можно дополнительно определить с использованием данных оценки объема работ по проекту, а также геологических и геофизических данных, связанных с рассматриваемой подземной областью. Данные оценки объема работ по проекту, геологические и геофизические данные можно ввести при помощи ссылки Просмотра документа данных оценки объема работ 62 для доступа к странице Данных объема работ по показанной на ФИГ. 4. Данные оценки объема работ по проекту, геологические и геофизические данные, касающиеся, как минимум, одного бассейна в рассматриваемой подземной области, могут быть введены пользователем, в том числе, без ограничений, для того, чтобы: определить цели проекта анализа бассейна (заказчиков проекта анализа бассейна, заинтересованных сторон проекта анализа бассейна, целей и предположений заказчиков, определить решения о проведении испытаний по проекту, которые необходимо принять, исходя из работ по проекту анализа бассейна, определить, что входит в объем работ в рамках проекта, определить, что не входит в объем работ в рамках проекта, определить вещи, которые нельзя четко определить, как входящие или не входящие в объем работ в рамках проекта, а также выявить потенциальные препятствия осуществлению проекта) 64; определить действия, требуемые для достижения целей (основные решения по проекту, совещания и даты, ответственные лица, принимающие решения по проекту, основополагающие конечные результаты проекта и даты получения таких результатов, определение требования к данным испытаний для оценки основополагающих конечных результатов, основных технических этапов, перечня действий, требуемых для получения конечных результатов, отвечающих проектным решениям, определить, какой тип моделирования бассейна следует выполнять (1-, 2- или 3-D), а также план документирования работ и результатов проекта) 66; провести инвентаризацию и оценку начальных данных (определить, являются ли данные в измеренной, смоделированной, экстраполированной, подразумеваемой или аналоговой форме, выявить недостающие данные и составить план дальнейших действий для устранения этих недостатков, а также провести переоценку целей проекта по результатам инвентаризации и оценки данных) 68; начальная оценка геологической неопределенности (определить начальные геологические неопределенности по оценке данных) 70; уточнить и задать приоритеты основных конечных результатов и рабочего цикла (пересмотреть основные конечные результаты, доступность данных, типов данных и проверки графика работ на совместимость между конечными результатами и данными, а также пересмотреть и закончить составление рабочего цикла: обеспечить совместимость периодов времени для конечных результатов и моментов принятия основных решений) 72; а также определить расходы, график и требуемые ресурсы проекта (пересмотреть конечные результаты проекта, основные этапы проекта и моменты принятия решений с заказчиками, пересмотреть и обновить требования к данным в соответствии с основными этапами проекта, определить соответствующее планирование ресурсов/персонала для выполнения работ по проекту, расчетные расходы, возможность своевременного осуществления проекта и в пределах бюджета, пересматривать и сообщать заказчикам и заинтересованным сторонам для обеспечения согласования, сообщать заказчику о последствиях несоблюдения предложенного плана осуществления проекта, а также возможные альтернативные пути достижения целей, согласованных с заказчиком) 74.

Исходя из объема данных, предоставленных пользователем путем выполнения выбираемых пользователем ссылок и заданий, а также данных объема проекта анализа бассейна, можно применить, как минимум, один цикл анализа бассейна к проекту анализа бассейна в интегрированной компьютерной системе для проведения анализа бассейна, в том числе для определения характеристик бассейна, геологических закономерностей и вероятности углеводородной системы. В некоторых вариантах осуществления существуют специфичные пути, зависящие от целей, опыта и перспектив пользователя, целей проекта и объема информации. К ним относятся путь Опережения, показанный на ФИГ. 5, для проектов анализа бассейна, имеющие ограниченные данные и временные ограничения, путь Высокого уровня, показанный на ФИГ. 6, для руководителей проектов и опытных геологов, а также Детальный путь, часть которого показана на ФИГ. 7, для технических специалистов. Циклы анализа бассейна можно применить к проекту анализа бассейна с использованием любого из указанных путей. При доступе или отображении посредством указанного пути циклы анализа проекта включают одно или несколько выбираемых пользователем заданий, которые необходимо выполнить. К циклам анализа бассейна относятся, но не ограничиваясь: цикл анализа данных бассейна, цикл регионального анализа бассейна, цикл сейсмического анализа бассейна, цикл структурного анализа бассейна, цикл анализа пластов-коллекторов бассейна, цикл анализа экранов бассейна, цикл анализа нефтематеринских пород бассейна и цикл анализа моделирования бассейна.

На ФИГ. 8A показана блок-схема, иллюстрирующая один вариант осуществления, согласно способу настоящего изобретения, касательно использования выбираемых пользователем заданий для цикла анализа данных бассейна. Страницы цикла анализа данных бассейна могут включать следующие задания, но не ограничиваясь: поиск и нахождение данных 76, определение типа и формата данных 78, а также подготовку и загрузку данных 80.

К заданиям по поиску и нахождению данных 76 при их отображении могут относиться: распечатка данных и отчетов геологических, геофизических и скважинных данных, технической документации к распечатанным данным и отчетам, цифровых сейсмических и скважинных каротажных данных, проверка активных и заархивированных проектов по цифровым и сканированным данным с географической привязкой, снимков со спутника “Лэндсат”, цифровых карт оценки, потенциальных полей, отчетов по бассейнам, проведение перспективного анализа отчетов, а также определение имеющихся данных для покупки. К заданиям по определению типа и формата данных 78 при их отображении могут относиться: формат ARCGIS для карт сканирования и карт географической привязки, а также данных из отчетов и литературных источников, топографических и цифровых карт оценки, формат OpenWorks для цифровых сейсмических зон и скважин, векторных (оцифрованных) контуров с распечатанных карт, файлы SharePoint, PowerPoint, отчеты, данные в формате динамической электронной таблицы, а также литературные источники (pdfs). К заданиям по подготовке и загрузке данных 80 при их отображении могут относиться: организация группы поддержки, создание организованных структур проекта в ARCGIS, OpenWorks и в совместно используемом приводе для хранения и поиска данных группой, определение правильной системы координат на раннем этапе проекта, контроль качества всех данных и загрузка данных. ARCGIS® - это зарегистрированная в США торговая марка, принадлежащая Институту исследования экологических систем, а OpenWorks® - это зарегистрированная в США торговая марка, принадлежащая компании Landmark Graphics Corporation.

На ФИГ. 8В показана блок-схема, иллюстрирующая один вариант осуществления согласно способу настоящего изобретения касательно использования выбираемых пользователем заданий для цикла регионального анализа бассейна для оценки регионального состояния бассейна. Страницы цикла регионального анализа бассейна могут включать следующие задания, без ограничения: палеогеографические, палеоклиматические и палеокеанографические карты 82, региональную тектоническую и структурную эволюцию 84, стратиграфическое заполнение кремнисто-обломочными породами 86, стратиграфическое заполнение карбонатными породами 88, а также выявление аналогичных бассейнов и связанных нефтегазоносных систем 90.

Цикл регионального анализа бассейна обеспечивает подход для выбора подходящих аналогичных бассейнов для сравнения. Данные по добыче из аналогичных бассейнов дают основную информацию об истории нефтегазоносной системы и успешных типах нефтегазоносных комплексов. Задания по палеогеографическим, палеоклиматическим и палеокеанографическим картам 82 при их отображении могут предоставлять основную информацию о том, где находится бассейн в настоящее время, климатические условия, влияющие на погодные условия в областях формирования, региональное падение, палеодренаж и палеоподъем подземных вод, и включают: картирование палеоширот бассейна во времени, картирование распределения рег
