Жидкокристаллическое устройство отображения и способ управления источником света

Жидкокристаллическое устройство отображения и способ управления источником света

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к жидкокристаллическому устройству отображения, которое является устройством отображения, и способу управления источником света, установленным в жидкокристаллическом устройстве отображения.

Уровень техники

В жидкокристаллическом устройстве отображения (устройстве отображения), в котором установлена нелюминесцентная жидкокристаллическая панель отображения (панель отображения), также обычно устанавливается блок задней подсветки (осветительное устройство) для подачи света на жидкокристаллическую панель отображения. Существуют различные типы источников света для блока задней подсветки. Например, в случае блока задней подсветки, описанного в патентном документе 1, источником света является светоизлучающий диод (светодиод).

Светодиод возбуждается сигналом управления широтно-импульсной модуляции (ШИМ), который общеизвестен. В частности, управление светодиодом осуществляется так, чтобы он включался и выключался в хронологической последовательности в течение единичного кадрового интервала (в течение единичного полевого интервала).

Обычно, в случае устройства отображения, на основе "удержания", например, жидкокристаллического устройства отображения, одно и то же изображение отображается на протяжении всего кадрового интервала в непрерывных изображениях кадров. Когда это происходит, пользователь имеет возможность непрерывно наблюдать непрерываемое изображение и иногда может воспринимать остаточные изображения, размывание и т.п. в изображении.

Ввиду вышесказанного, жидкокристаллическое устройство отображения, раскрытое в патентном документе 1, включает и выключает светодиод в хронологической последовательности в течение однокадровых интервалов и искусственно отображает однокадровое изображение в прерывистом режиме (такая установка времени пребывания в выключенном состоянии называется "включением черного"). Другими словами, жидкокристаллическое устройство отображения, раскрытое в патентном документе 1, осуществляет возбуждение по аналогии с импульсным устройством отображения (например, устройством отображения, в котором установлена электронно-лучевая трубка (ЭЛТ)). Таким образом, жидкокристаллическое устройство отображения позволяет, например, повысить характеристики видеоизображения.

Список библиографических ссылок

Патентные источники

Патентный документ 1: Выложенная японская патентная заявка №2006-53520

Сущность изобретения

Техническая проблема

Однако влияние различных характеристик жидкого кристалла более отчетливо проявляется в случае, когда нужно улучшить характеристики видеоизображения путем включения черного. Например, жидкокристаллическая панель отображения изменяет удельный коэффициент пропускания света из блока задней подсветки с использованием наклона молекул жидкого кристалла для отображения изображения. Соответственно, скорость изменения наклона (скорость отклика) молекул жидкого кристалла заметно влияет на качество изображения. В подобном случае остаточные изображения не устраняются, и контуры повторного изображения и другие дефекты изображения возникают, только когда время пребывания светодиода во включенном состоянии и время пребывания светодиода в выключенном состоянии равномерно изменяются в зависимости от скорости отклика.

Настоящее изобретение призвано решить вышеописанные проблемы. Его задачей является обеспечение жидкокристаллического устройства отображения и т.п., которое гарантирует повышение качества изображения за счет управления источником света с учетом характеристик жидкого кристалла.

Решение проблемы

Жидкокристаллическое устройство отображения включает в себя жидкокристаллическую панель отображения для отображения изображения с помощью жидкого кристалла, который изменяет ориентацию в соответствии с подачей напряжения; блок задней подсветки, заключающий в себе источник света со светом, модулируемым ШИМ, который излучает свет, подаваемый на жидкокристаллическую панель отображения; и блок управления для управления жидкокристаллической панелью отображения и блоком задней подсветки.

В этом жидкокристаллическом устройстве отображения жидкий кристалл входит в состав жидкокристаллической панели отображения и располагается между двумя подложками; и первый электрод и второй электрод выровнены напротив друг друга на поверхности одной из подложек, обращенной к жидкому кристаллу. Молекулы жидкого кристалла, входящие в состав жидкого кристалла, относятся к положительному типу и ориентированы так, что направление их длинной оси совпадает с вертикальным направлением двух подложек в случае, когда напряжение не подается на два электрода.

Кроме того, в этом жидкокристаллическом устройстве отображения блок управления получает данные скорости отклика изменения ориентации молекул жидкого кристалла в жидком кристалле и изменяет частоту возбуждения сигнала ШИМ-модуляции света в соответствии с данными скорости отклика.

В этой конфигурации управление световым излучением источника света осуществляется с учетом скорости отклика молекул жидкого кристалла, т.е. изменения состояния наклона молекул жидкого кристалла. Соответственно, это жидкокристаллическое устройство отображения препятствует возникновению нарушений качества изображения (контуров повторного изображения и пр.), которые обычно возникают в соответствии с величиной наклона молекул жидкого кристалла.

Предпочтительно, чтобы блок управления имел, по меньшей мере, одно произвольное пороговое значение данных скорости отклика, устанавливал множество произвольных диапазонов данных скорости отклика с использованием порогового значения данных скорости отклика в качестве границы и изменял частоту возбуждения для каждого из диапазонов данных скорости отклика. Эта конфигурация позволяет дополнительно препятствовать снижению качества изображения благодаря поэтапному изменению частоты возбуждения.

В частности, предпочтительно изменять частоту возбуждения для каждого из диапазонов данных скорости отклика так, чтобы обеспечивать соотношение, обратное соотношению величин значений данных во множестве диапазонов данных скорости отклика.

Частота возбуждения, предпочтительно, равна или больше, чем частота кадров. Кроме того, частота возбуждения, предпочтительно, составляет целое кратное частоты кадров.

Предпочтительно, чтобы жидкокристаллическое устройство отображения содержало первый датчик температуры для измерения температуры жидкого кристалла, причем блок управления имеет секцию памяти для хранения данных скорости отклика молекул жидкого кристалла в зависимости от температуры жидкого кристалла и для хранения, по меньшей мере, одного элемента данных скорости отклика в качестве порогового значения данных скорости отклика; и получает данные скорости отклика путем корреляции температурных данных первого датчика температуры и температуры жидкого кристалла.

Жидкокристаллическое устройство отображения имеет различные функции для улучшения качества изображения. В этой связи, блок управления, предпочтительно, устанавливает частоту возбуждения, которая соответствует таким функциям.

Например, блок управления имеет блок гистограмм для генерации данных гистограммы, демонстрирующих частотное распределение для градации, путем формирования гистограммы из данных изображения. Блок управления делит все градации данных гистограммы и определяет, превышает ли коэффициент "занятости" в, по меньшей мере, одном конкретном диапазоне градации из отдельных диапазонов градации пороговое значение коэффициента занятости, или равен или меньше, чем оно.

Предпочтительно, в случае, когда коэффициент занятости превышает пороговое значение коэффициента занятости, блок управления устанавливает частоту возбуждения меньшей, чем частота возбуждения в случае, когда коэффициент занятости равен или меньше, чем пороговое значение коэффициента занятости; и в случае, когда коэффициент занятости равен или меньше, чем пороговое значение коэффициента занятости, блок управления устанавливает частоту возбуждения большей, чем частота возбуждения в случае, когда коэффициент занятости превышает пороговое значение коэффициента занятости. В такой конфигурации частота возбуждения устанавливается в соответствии с функцией, которая использует данные гистограммы для улучшения качества изображения, что позволяет обеспечить дополнительное повышение качества изображения.

Жидкокристаллическое устройство отображения предпочтительно содержит первый датчик температуры для измерения температуры жидкого кристалла, причем блок управления имеет секцию памяти для хранения порогового значения коэффициента занятости; и, по меньшей мере, одно из конкретного диапазона градации и порогового значения коэффициента занятости для коэффициента занятости изменяется в соответствии с температурными данными первого датчика температуры.

В случае, когда частота возбуждения устанавливается в соответствии с функцией для улучшения качества изображения с использованием данных гистограммы в жидкокристаллическом устройстве отображения, в котором установлена такая жидкокристаллическая панель отображения, частота возбуждения, предпочтительно, равна 480 Гц в случае, когда частота кадров равна 120 Гц, температурные данные равны 20°C, и конкретный диапазон градации является диапазоном градации от 100 или более до 192 или менее из всего диапазона градации от 0 или более до 255 или менее.

Блок управления, предпочтительно, имеет секцию обработки управления частотой кадров (FRC) для выполнения обработки управления частотой кадров. Кроме того, блок управления, предпочтительно, изменяет частоту возбуждения в соответствии с присутствием обработки управления частотой кадров секции обработки FRC. В этой конфигурации частота возбуждения устанавливается в соответствии с состоянием включения/выключения обработки FRC, и обеспечивается дополнительное улучшение качества изображения.

Частота возбуждения в случае, когда выполняется обработка управления частотой кадров, предпочтительно, ниже частоты возбуждения в случае, когда обработка управления частотой кадров не выполняется.

Блок управления имеет секцию установки режима просмотра для переключения режима просмотра жидкокристаллической панели отображения; и в случае, когда секция установки режима просмотра переключает режим просмотра, блок управления, предпочтительно, изменяет частоту возбуждения в соответствии с выбранным режимом просмотра. В этой конфигурации частота возбуждения устанавливается в соответствии с режимом просмотра, и обеспечивается дополнительное улучшение качества изображения.

Поскольку установку ШИМ (установку частоты возбуждения сигнала ШИМ-модуляции света) можно осуществлять для каждого режима просмотра, предпочтительно, чтобы в случае, когда секция установки режима просмотра устанавливает режим просмотра с высоким уровнем видеосигнала и режим просмотра с низким уровнем видеосигнала в соответствии с уровнем видеосигнала данных изображения, частота возбуждения изменялась для каждого из выбранных режимов просмотра, чтобы находиться в обратном соотношении с соотношением высокого и низкого уровней видеосигнала во множестве режимов просмотра.

Поскольку установку ШИМ (установку частоты возбуждения сигнала ШИМ-модуляции света) можно осуществлять для каждого режима просмотра, предпочтительно, чтобы в случае, когда секция установки режима просмотра устанавливает режим просмотра с высоким уровнем контрастности и режим просмотра с низким уровнем контрастности в соответствии с уровнем контрастности данных изображения, частота возбуждения изменялась для каждого из выбранных режимов просмотра, чтобы находиться в обратном соотношении с соотношением высокого и низкого уровней контрастности во множестве режимов просмотра.

Блок управления, предпочтительно, получает данные интенсивности внешнего освещения и изменяет частоту возбуждения в соответствии с данными интенсивности освещения. В этой конфигурации частота возбуждения устанавливается в соответствии с уровнем освещенности окружающего пространства, в котором располагается жидкокристаллическое устройство отображения, и обеспечивается дополнительное улучшение качества изображения.

Частота возбуждения, предпочтительно, изменяется для каждого диапазона данных интенсивности освещения так, чтобы находиться в обратном соотношении с соотношением величин значений данных в каждом из множества диапазонов данных интенсивности освещения.

Предпочтительно, чтобы жидкокристаллическое устройство отображения содержало датчик интенсивности освещения для измерения интенсивности внешнего освещения, причем данные интенсивности освещения представляют собой интенсивность освещения, измеренную датчиком интенсивности освещения.

Блок управления предпочтительно синхронизирует хронирование окончания в течение единичного кадрового интервала и хронирование окончания интервала высокого уровня в сигнале ШИМ-модуляции света. В этой конфигурации свет не поступает на начальной стадии изменения наклона молекул жидкого кристалла. Другими словами, свет больше не поступает на молекулы жидкого кристалла, которые не достигли заранее определенного угла, и, в связи с этим, нарушения качества изображения менее вероятны.

Блок управления предпочтительно согласует интервал низкого уровня сигнала ШИМ-модуляции света с интервалом, равным, по меньшей мере, одному кадру в непрерывных кадрах.

В жидкокристаллическом устройстве отображения множество источников света, предпочтительно, располагается так, чтобы иметь возможность частично подавать свет на поверхность жидкокристаллической панели отображения. В этой связи, множество источников света разделены, и отдельный единичный источник света или множество источников света составляет отдельный источник света. В подобном случае блок управления предпочтительно изменяет частоту возбуждения для каждого из отдельных источников света.

В этой конфигурации энергопотребление сокращается, поскольку все источники света управляются не как единое устройство, но управляются по частям. Кроме того, частота возбуждения изменяется локально, что обеспечивает частичное управление количеством света. Поэтому, изменение уровня яркости уменьшается, что позволяет обеспечить оптимальное качество изображения.

Например, в случае наличия множества отдельных источников света отдельные источники света излучают линейный свет в плоскости жидкокристаллической панели отображения, излучают свет в соответствии с блоками, полученными упорядоченным делением внутренней части плоскости, или излучают свет в соответствии с частичной областью в плоскости.

Блок управления, предпочтительно, имеет функцию избыточного повышения напряжения, подаваемого на жидкий кристалл; и изменяет частоту возбуждения сигнала ШИМ-модуляции света в соответствии с присутствием перевозбуждения. Такое управление используется для повышения качества изображения жидкокристаллического устройства отображения.

Согласно вышеописанной конструкции жидкокристаллического дисплея, жидкий кристалл содержится в жидкокристаллической панели отображения и располагается между двумя подложками, первый электрод и второй электрод выровнены напротив друг друга на поверхности одной из подложек, обращенной к жидкому кристаллу. Молекулы жидкого кристалла, содержащиеся в жидком кристалле, являются положительными жидкими кристаллами и ориентированы так, что направление их длинной оси совпадает с вертикальным направлением двух подложек в случае, когда напряжение не подается на два электрода.

В таком жидкокристаллическом устройстве отображения, в частности, в жидкокристаллическом устройстве отображения, содержащем жидкокристаллическую панель отображения, имеющую жидкий кристалл, который изменяет ориентацию в соответствии с подачей напряжения, и блок задней подсветки, заключающий в себе источник света со светом, модулируемым ШИМ, который излучает свет, подаваемый на жидкокристаллическую панель отображения, управление источником света осуществляется согласно, например, следующему способу управления. Другими словами, предусмотрен этап, на котором получают данные скорости отклика изменения ориентации молекул жидкого кристалла в жидком кристалле и изменяют частоту возбуждения сигнала ШИМ-модуляции света в соответствии с данными скорости отклика.

В таком жидкокристаллическом устройстве отображения, в частности, в жидкокристаллическом устройстве отображения, содержащем жидкокристаллическую панель отображения, имеющую жидкий кристалл, который изменяет ориентацию в соответствии с подачей напряжения; блок задней подсветки, включающий в себя источник света со светом, модулируемым ШИМ, который излучает свет, подаваемый на жидкокристаллическую панель отображения; и блок управления для управления жидкокристаллической панелью отображения и блоком задней подсветки, управление источником света осуществляется согласно, например, следующей программе управления источником света. Другими словами, блоку управления предписывается выполнять этап, на котором получают данные скорости отклика, состоящего в изменении ориентации молекул жидкого кристалла в жидком кристалле, и изменяют частоту возбуждения сигнала ШИМ-модуляции света в соответствии с данными скорости отклика.

Настоящее изобретение также можно рассматривать как компьютерно-считываемый носитель записи, на котором записана программа управления источником света, например, описанная выше.

Полезные результаты изобретения

В соответствии с настоящим изобретением, управление световым излучением источника света осуществляется в соответствии с состоянием наклона молекул жидкого кристалла, который влияет на удельный коэффициент пропускания жидкокристаллической панели отображения. Соответственно, можно воспрепятствовать нарушениям качества изображения (контурам повторного изображения и пр.), которые обычно возникают в соответствии с величиной наклона молекул жидкого кристалла.

Краткое описание чертежей

Фиг.1 - блок-схема жидкокристаллического устройства отображения.

Фиг.2 - блок-схема, в которой выделена и показана более подробно часть блок-схемы жидкокристаллического устройства отображения.

Фиг.3 - блок-схема, в которой выделена и показана более подробно часть блок-схемы жидкокристаллического устройства отображения.

Фиг.4 - частичный вид в разрезе жидкокристаллической панели отображения.

Фиг.5 - вид в перспективе, демонстрирующий ориентацию молекул жидкого кристалла в случае, когда напряжение не подается (случай отключения) на жидкий кристалл, действующий в режиме MVA (щелевого типа).

Фиг.6 - вид в перспективе, демонстрирующий ориентацию молекул жидкого кристалла в случае, когда напряжение подается (случай включения) на жидкий кристалл, действующий в режиме MVA (щелевого типа).

Фиг.7 - вид в перспективе, демонстрирующий ориентацию молекул жидкого кристалла в случае, когда напряжение не подается (случай отключения) на жидкий кристалл, действующий в режиме MVA (реберного типа).

Фиг.8 - вид в перспективе, демонстрирующий ориентацию молекул жидкого кристалла в случае, когда напряжение подается (случай включения) на жидкий кристалл, действующий в режиме MVA (реберного типа).

Фиг.9 - вид в перспективе, демонстрирующий ориентацию молекул жидкого кристалла в случае, когда напряжение не подается (случай отключения) на жидкий кристалл, действующий в режиме IPS.

Фиг.10 - вид в перспективе, демонстрирующий ориентацию молекул жидкого кристалла в случае, когда напряжение подается (случай включения) на жидкий кристалл, действующий в режиме IPS.

Фиг.11 - вид в перспективе, демонстрирующий гребенчатый пиксельный электрод и гребенчатый противоэлектрод.

Фиг.12A - вид в плане, демонстрирующий экран жидкокристаллической панели отображения, на котором отображается человеческая фигура.

Фиг.12B - вид в плане, демонстрирующий экран жидкокристаллической панели отображения, на котором отображаются черное изображение и белое изображение.

Фиг.12C - вид в плане, демонстрирующий экран жидкокристаллической панели отображения, на котором отображаются черное изображение и белое изображение.

Фиг.12D - вид в плане, демонстрирующий экран жидкокристаллической панели отображения, на котором отображаются черное изображение и белое изображение.

Фиг.12E - вид в плане, демонстрирующий экран жидкокристаллической панели отображения, на котором отображаются черное изображение и белое изображение.

Фиг.13A - график, демонстрирующий величину наклона молекул жидкого кристалла, форму сигнала ШИМ-модуляции света и изменение яркости с течением времени в случае, когда свет светодиода, возбуждаемый сигналом ШИМ-модуляции света при коэффициенте заполнения 100%, поступает в жидкий кристалл, имеющий сравнительно низкую скорость отклика.

Фиг.13B - график, демонстрирующий величину наклона молекул жидкого кристалла, форму сигнала ШИМ-модуляции света и изменение яркости с течением времени в случае, когда свет светодиода, возбуждаемый сигналом ШИМ-модуляции света при коэффициенте заполнения 50%, поступает в жидкий кристалл, имеющий сравнительно низкую скорость отклика.

Фиг.13C - график, демонстрирующий величину наклона молекул жидкого кристалла, форму сигнала ШИМ-модуляции света и изменение яркости с течением времени в случае, когда свет светодиода, возбуждаемый сигналом ШИМ-модуляции света при коэффициенте заполнения 100%, поступает в жидкий кристалл, имеющий сравнительно высокую скорость отклика.

Фиг.13D - график, демонстрирующий величину наклона молекул жидкого кристалла, форму сигнала ШИМ-модуляции света и изменение яркости с течением времени в случае, когда свет светодиода, возбуждаемый сигналом ШИМ-модуляции света при коэффициенте заполнения 50%, поступает в жидкий кристалл, имеющий сравнительно высокую скорость отклика.

Фиг.14 - график, демонстрирующий интегральную яркость вблизи границы между черным изображением и белым изображением, и диаграмма изображения граничного изображения (где скорость отклика жидкого кристалла сравнительно низка, и сигнал ШИМ-модуляции света имеет коэффициент заполнения 100%).

Фиг.15 - график, демонстрирующий интегральную яркость вблизи границы между черным изображением и белым изображением, и диаграмма изображения граничного изображения (где скорость отклика жидкого кристалла сравнительно низка, и сигнал ШИМ-модуляции света имеет коэффициент заполнения 50%).

Фиг.16 - график, демонстрирующий интегральную яркость вблизи границы между черным изображением и белым изображением, и диаграмма изображения граничного изображения (где скорость отклика жидкого кристалла сравнительно высока, и сигнал ШИМ-модуляции света имеет коэффициент заполнения 100%).

Фиг.17 - график, демонстрирующий интегральную яркость вблизи границы между черным изображением и белым изображением, и диаграмма изображения граничного изображения (где скорость отклика жидкого кристалла сравнительно высока, и сигнал ШИМ-модуляции света имеет коэффициент заполнения 50%).

Фиг.18 - таблица, отражающая оценку качества изображения, получаемую из фиг.14-17.

Фиг.19 - таблица, демонстрирующая соотношение между скоростью отклика молекул жидкого кристалла и коэффициентом заполнения (коэффициентом включения черного) сигнала ШИМ-модуляции света.

Фиг.20 - таблица, демонстрирующая стрелки, которые указывают соотношение между значениями данных скорости отклика молекул жидкого кристалла и значениями данных коэффициента заполнения сигнала ШИМ-модуляции света (коэффициента включения черного).

Фиг.21 - таблица, демонстрирующая стрелки, которые указывают соотношение между значениями данных скорости отклика молекул жидкого кристалла и значениями данных коэффициента заполнения сигнала ШИМ-модуляции света (коэффициента включения черного).

Фиг.22 - таблица, демонстрирующая стрелки, которые указывают соотношение между значениями данных температуры жидкого кристалла, значениями данных скорости отклика молекул жидкого кристалла и значениями данных коэффициента заполнения сигнала ШИМ-модуляции света (коэффициента включения черного).

Фиг.23A - пояснительный чертеж, демонстрирующий соотношение между яркостью и формой сигнала ШИМ-модуляции света при одном и том же значении электрического тока (когда коэффициент заполнения равен 100% и 50%).

Фиг.23B - пояснительный чертеж, демонстрирующий соотношение между яркостью и формой сигнала ШИМ-модуляции света, значение электрического тока которого отрегулировано так, чтобы получить яркость, равную яркости при коэффициенте заполнения 100% согласно фиг.23A (когда коэффициент заполнения равен 80%).

Фиг.23C - пояснительный чертеж, демонстрирующий соотношение между яркостью и формой сигнала ШИМ-модуляции света, значение электрического тока которого отрегулировано так, чтобы получить яркость, равную яркости при коэффициенте заполнения 100% согласно фиг.23A (когда коэффициент заполнения равен 60%).

Фиг.23D - пояснительный чертеж, демонстрирующий соотношение между яркостью и формой сигнала ШИМ-модуляции света, значение электрического тока которого отрегулировано так, чтобы получить яркость, равную яркости при коэффициенте заполнения 100% согласно фиг.23A (когда коэффициент заполнения равен 50%).

Фиг.24 - таблица, демонстрирующая стрелки, которые указывают соотношение между значениями данных температуры жидкого кристалла, значениями данных скорости отклика молекул жидкого кристалла, значениями данных коэффициента заполнения сигнала ШИМ-модуляции света (коэффициента включения черного) и значениями данных для значения тока сигнала ШИМ-модуляции света.

Фиг.25 - логическая блок-схема, отвечающая случаю, когда коэффициент заполнения сигнала ШИМ-модуляции света устанавливается с учетом обработки FRC.

Фиг.26 - таблица, демонстрирующая соотношение между присутствием обработки FRC и коэффициентом заполнения сигнала ШИМ-модуляции света (коэффициентом включения черного).

Фиг.27 - логическая блок-схема, отвечающая случаю, когда коэффициент заполнения сигнала ШИМ-модуляции света устанавливается с учетом режима просмотра (изменения уровня видеосигнала).

Фиг.28 - таблица, демонстрирующая соотношение между уровнем видеосигнала и коэффициентом заполнения сигнала ШИМ-модуляции света (коэффициентом включения черного).

Фиг.29 - логическая блок-схема, отвечающая случаю, когда коэффициент заполнения сигнала ШИМ-модуляции света устанавливается с учетом режима просмотра (изменение коэффициента контрастности).

Фиг.30 - таблица, демонстрирующая соотношение между коэффициентом контрастности и коэффициентом заполнения сигнала ШИМ-модуляции света (коэффициентом включения черного).

Фиг.31 - логическая блок-схема, отвечающая случаю, когда коэффициент заполнения сигнала ШИМ-модуляции света устанавливается с учетом режима просмотра (изменения уровня видеосигнала и коэффициента контрастности).

Фиг.32 - логическая блок-схема, отвечающая случаю, когда коэффициент заполнения сигнала ШИМ-модуляции света устанавливается с учетом функции адаптации к окружающим условиям.

Фиг.33 - таблица, демонстрирующая соотношение между данными интенсивности освещения, используемыми функцией адаптации к окружающим условиям, и коэффициентом заполнения сигнала ШИМ-модуляции света (коэффициентом включения черного).

Фиг.34 - график, демонстрирующий соотношение между значением градации и временем отклика молекул жидкого кристалла (когда температура жидкого кристалла является сравнительно высокой температурой, при том что жидкий кристалл действует в режиме MVA).

Фиг.35 - график, демонстрирующий соотношение между значением градации и временем отклика молекул жидкого кристалла (когда температура жидкого кристалла является сравнительно низкой температурой, при том что жидкий кристалл действует в режиме MVA).

Фиг.36 - логическая блок-схема, отвечающая случаю, когда коэффициент заполнения сигнала ШИМ-модуляции света устанавливается с учетом функции адаптации сигнала изображения.

Фиг.37 - таблица, демонстрирующая соотношение между коэффициентом занятости конкретного диапазона градации, используемого функцией адаптации сигнала изображения, значением градации и коэффициентом заполнения (коэффициентом включения черного) сигнала ШИМ-модуляции света (когда жидкий кристалл является жидким кристаллом, действующим в режиме MVA).

Фиг.38 - график, демонстрирующий соотношение между значением градации и временем отклика молекул жидкого кристалла (когда температура жидкого кристалла является сравнительно высокой температурой, при том что жидкий кристалл действует в режиме IPS).

Фиг.39 - график, демонстрирующий соотношение между значением градации и временем отклика молекул жидкого кристалла (когда температура жидкого кристалла является сравнительно низкой температурой, при том что жидкий кристалл действует в режиме IPS).

Фиг.40 - логическая блок-схема, отвечающая случаю, когда коэффициент заполнения сигнала ШИМ-модуляции света устанавливается с учетом различных функций.

Фиг.41 - график, демонстрирующий интегральную яркость вблизи границы между черным изображением и белым изображением (скорость отклика жидкого кристалла сравнительно низка, и сигнал ШИМ-модуляции света имеет коэффициент заполнения 70%).

Фиг.42 - график, демонстрирующий интегральную яркость вблизи границы между черным изображением и белым изображением (скорость отклика жидкого кристалла сравнительно низка, и сигнал ШИМ-модуляции света имеет коэффициент заполнения 30%).

Фиг.43 - график, демонстрирующий интегральную яркость вблизи границы между черным изображением и белым изображением (скорость отклика жидкого кристалла сравнительно высока, и сигнал ШИМ-модуляции света имеет коэффициент заполнения 70%).

Фиг.44 - график, демонстрирующий интегральную яркость вблизи границы между черным изображением и белым изображением (скорость отклика жидкого кристалла сравнительно высока, и сигнал ШИМ-модуляции света имеет коэффициент заполнения 30%).

Фиг.45 - блок-схема жидкокристаллического устройства отображения.

Фиг.46 - блок-схема, в которой выделена и показана более подробно часть блок-схемы жидкокристаллического устройства отображения.

Фиг.47 - блок-схема, в которой выделена и показана более подробно часть блок-схемы жидкокристаллического устройства отображения.

Фиг.48A - график, демонстрирующий, относительно времени, величину наклона молекул жидкого кристалла, форму сигнала ШИМ-модуляции света и изменение яркости в случае, когда свет светодиода, возбуждаемый сигналом ШИМ-модуляции света при коэффициенте заполнения 50%, поступает в жидкий кристалл, имеющий сравнительно низкую скорость отклика (где частота возбуждения сигнала ШИМ-модуляции света равна 120 Гц).

Фиг.48B - график, демонстрирующий, относительно времени, величину наклона молекул жидкого кристалла, форму сигнала ШИМ-модуляции света и изменение яркости в случае, когда свет светодиода, возбуждаемый сигналом ШИМ-модуляции света при коэффициенте заполнения 50%, поступает в жидкий кристалл, имеющий сравнительно низкую скорость отклика (где частота возбуждения сигнала ШИМ-модуляции света равна 480 Гц).

Фиг.49 - график, демонстрирующий интегральную яркость вблизи границы между черным изображением и белым изображением, и диаграмма изображения граничного изображения (где скорость отклика жидкого кристалла сравнительно низка, и сигнал ШИМ-модуляции света имеет коэффициент заполнения 50% при частоте возбуждения 480 Гц).

Фиг.50 - таблица, демонстрирующая соотношение между скоростью отклика молекул жидкого кристалла и частотой возбуждения сигнала ШИМ-модуляции света.

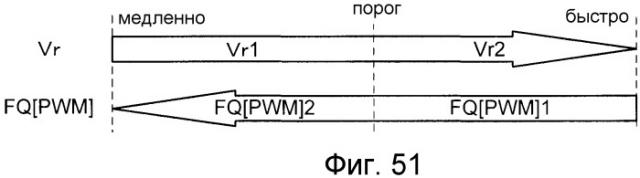

Фиг.51 - таблица, демонстрирующая стрелки, которые указывают соотношение между значениями данных скорости отклика молекул жидкого кристалла и значениями данных частоты возбуждения сигнала ШИМ-модуляции света.

Фиг.52 - таблица, демонстрирующая стрелки, которые указывают соотношение между значениями данных скорости отклика молекул жидкого кристалла и значениями данных частоты возбуждения сигнала ШИМ-модуляции света.

Фиг.53 - таблица, демонстрирующая стрелки, которые указывают соотношение между значениями данных температуры жидкого кристалла, значениями данных скорости отклика молекул жидкого кристалла и значениями данных частоты возбуждения сигнала ШИМ-модуляции света.

Фиг.54 - логическая блок-схема, отвечающая случаю, когда частота возбуждения сигнала ШИМ-модуляции света устанавливается с учетом функций адаптации сигнала изображения.

Фиг.55 - таблица, демонстрирующая соотношение между коэффициентом занятости конкретного диапазона градации, используемого функцией адаптации сигнала изображения, яркостью, коэффициентом заполнения сигнала ШИМ-модуляции света и частотой возбуждения сигнала ШИМ-модуляции света (когда жидкий кристалл является жидким кристаллом, действующим в режиме MVA).

Фиг.56 - логическая блок-схема, отвечающая случаю, когда частота возбуждения сигнала ШИМ-модуляции света устанавливается с учетом обработки FRC.

Фиг.57 - таблица, демонстрирующая соотношение между присутствием обработки FRC и частотой возбуждения сигнала ШИМ-модуляции света.

Фиг.58 - логическая блок-схема, отвечающая случаю, когда частота возбуждения сигнала ШИМ-модуляции света устанавливается с учетом режима просмотра (изменения уровня видеосигнала).

Фиг.59 - таблица, демонстрирующая соотношение между уровнем видеосигнала и частотой возбуждения сигнала ШИМ-модуляции света.

Фиг.60 - логическая блок-схема, отвечающая случаю, когда частота возбуждения сигнала ШИМ-модуляции света устанавливается с учетом режима просмотра (изменения коэффициента контрастности).

Фиг.61 - таблица, демонстрирующая соотношение между коэффициентом контрастности и частотой возбуждения сигнала ШИМ-модуляции света.

Фиг.62 - логическая блок-схема, отвечающая случаю, когда частота возбуждения сигнала ШИМ-модуляции света устанавливается с учетом режима просмотра (уровня видеосигнала, а также коэффициента контрастности).

Фиг.63 - логическая блок-схема, отвечающая случаю, когда частота возбуждения сигнала ШИМ-модуляции света устанавливается с учетом функции адаптации к окружающим условиям.

Фиг.64 - таблица, демонстрирующая соотношение между данными интенсивности освещения, используемыми функцией адаптации к окружающим условиям, и частотой возбуждения сигнала ШИМ-модуляции света.

Фиг.65 - логическая блок-схема, отвечающая случаю, когда частота возбуждения сигнала ШИМ-модуляции света устанавливается с учетом различных функций.

Фиг.66 - логическая блок-схема, отвечающая случаю, когда частота возбуждения сигнала ШИМ-модуляции света устанавливается с учетом различных функций.

Фиг.67 - сравнительная диаграмма сигналов ШИМ-модуляции света на частотах 120 Гц, 480 Гц и 60 Гц.

Фиг.68A - график, демонстрирующий величину наклона молекул жидкого кристалла, форму сигнала ШИМ-модуляции света и изменение яркости с течением времени в случае, когда свет светодиода, возбуждаемый сигналом ШИМ-модуляции света при коэффициенте заполнения 50%, поступает в жидкий кристалл, имеющий сравнительно низкую скорость отклика (где частота возбуждения сигнала ШИМ-модуляции света равна 120 Гц, и напряжение, подаваемое на жидкий кристалл, не является избыточным).

Фиг.68B - график, демонстрирующий величину наклона молекул жидкого кристалла, форму сигнала ШИМ-модуляции света и изменение яркости с течением времени в случае, когда свет светодиода, возбуждаемый сигналом ШИМ-модуляции света при коэффициенте заполнения 50%, поступает в жидкий кристалл, имеющий сравнительно низкую скорость отклика (где частота возбуждения сигнала ШИМ-модуляции света равна 120 Гц, и напряжение, подаваемое на жидкий кристалл, является избыточным).

Фиг.69 - график, демонстрирующий интегральную яркость вблизи границы между черным изображением и белым изображение
