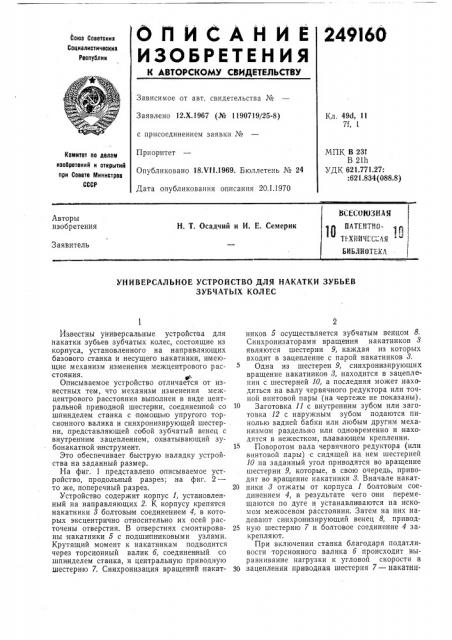

ОПЙСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
24916 0
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 12.Х.1967 (№ 1190719/25-8) с присоединением заявки №
Приоритет
Опубликовано 18.VII.1969. Бюллетень № 24
Дата опубликования описания 20,1.1970
Кл. 49d, 11
7f, 1
МПК В 23f
В 2111
УДК 621.771 27:
:621.834 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Заявитель
УНИВЕРСАЛЬНОЕ УСТРОЙСТВО ДЛЯ НАКАТКИ ЗУБЬЕВ
ЗУБЧАТЫХ КОЛЕС
Известны универсальные устройства для накатки зубьев зубчатых колес, состоящие из корпуса, установленного на направляющих базового станка и несущего накатники, и меющие механизм изменения межцентрового расстояния, Ф"
Описываемое устройство отличается от известных тем, что механизм изменения межцентрового расстояния выполнен в виде центральной приводной шестерни, соединенной со 10 шпинделем станка с помощью упругого торсионного валика и синхронизирующей шестер- . ни, представляющей собой зубчатый венец с внутренним зацеплением, охватывающий зубонакатной инструмент, 15
Это обеспечивает быструю наладку устройства на заданный размер.
На фиг. 1 представлено описываемое устройство, продольный разрез; на фиг. 2— то же, поперечный разрез. 20
Устройство содержит корпус 1, установленный на направляющих 2. К корпусу крепятся накатники 8 болтовым соединением 4, в которых эксцентрично относительно их осей расточены отверстия. В отверстиях смонтирова- 25 ны накатники б с подшнпниковыми узлами.
Крутящий момент к накатникам подводится через торсионный валик б, соединенный со шпинделем станка, и центральную приводную шестерню 7. Синхронизация вращений накат- 30
2 ников Б осуществляется зубчатым венцом 8.
Синхронизаторами вращения накатников 3 являются шестерни 9, каждая из которых входит в зацепление с парой накатников 8.
Одна из шестерен 9, синхронизирующих вращение накатников 8, находится в зацеплении с шестерней 10, а последняя может находиться на валу червячного редуктора или точной винтовой пары (на чертеже не показаны).
Заготовка 11 с внутренним зубом или заготовка 12 с наружным зубом подаются пинолью задней бабки или любым другим механизмом раздельно или одновременно и находятся в нежестком, плавающем креплении.
Поворотом вала червячного редуктора (или винтовой пары) с сидящей на нем шестерней
10 на заданный угол приводятся во вращение шестерни 9, которые, в свою очередь, приводят во вращение накатники 8. Вначале накатники 8 отжаты от корпуса 1 болтовым соединением 4, в результате чего они перемещаются по дуге и устанавли|ваются на искомом межосевом расстоянии. Затем на них надевают синхронизирующий венец 8, приводную шестерню 7 и болтовое соединение 4 закр епл я ют.
При включении станка благодаря податливости торсионного валика б происходит выравнивание нагрузки к угловой скорости в зацеплении приводная шестерня 7 — накатни3 ки 5, а также накатники 5 — синхронизирующий венец 8. Заготовки 11 и 12, прижатые к торцам синхронизирующих элементов, вращаясь вокруг собственной оси и вокруг накатников 5, подаются в осевом направлении на заборную часть накатников, где и производится зубоформирование.
Предмет изобретения
Универсальное устройство для накатки зубьев зубчатых колес, состоящее из корпуса, установленного на направляющих базового
249160 станка и несущего:накатники, имеющие механизм изменения межцентрового расстояния, отличающееся тем, что, с целью быстрой наладки устройства,на заданный размер, меха5 низм изменения межцентрового расстояния выполнен в виде центральной приводной шестерни, соединенной со шпинделем станка посредством упругого торсионного валика и синхронизирующей шестерни, представляю10 щей собой зубчатый венец с внутренним зацеплением, охватывающий зубонакатной инструмент.
Фиг. 1
249160
8 9
>ir2 2
