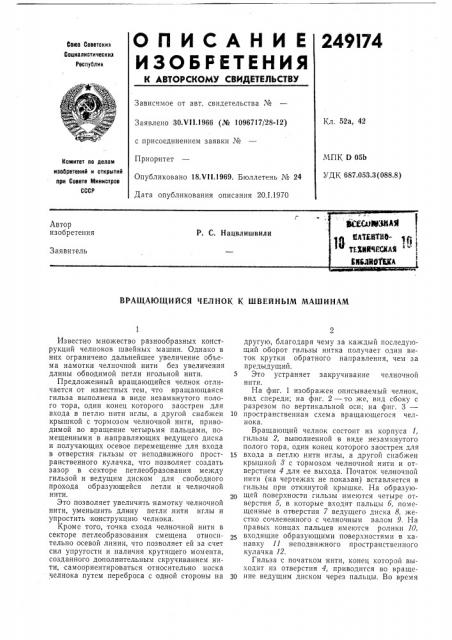

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 52а, 42
Заявлено ЗО.Ч11.1966 (№ 1096717/28-12) с присоединением заявки №
МПК D 05Ь
УДК 687.053.3 (088.8) Приоритет
Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 18Х!!.1969. Бюллетень № 24
Дата опубликования описания 20.1.1970
ВРАЩАЮЩИЙСЯ ЧЕЛНОК К ШВЕЙНЫМ МАШИНАМ
Известно множество разнообразных конструкций челноков швейных машин. Однако в них ограничено дальнейшее увеличение объема намотки челночной нити без увеличения длины обводимой петли игольной нити.
Предложен ный вращающийся челнок отличается от известных тем, что вращающаяся гильза выполнена в виде незамкнутого полого тора, один конец которого заострен для входа в петлю нити иглы, а другой снабжен крышкой с тормозом челночной нити, приводимой во вращение четырьмя пальцами, помещенными в направляющих ведущего диска и получающих осевое перемещение для входа в отверстия гильзы от неподвижного пространственного кулачка, что позволяет создать зазор в секторе петлеобразования между гильзой и ведущим диском для свободного прохода образующейся петли и челночной нит.и.
Это позволяет увеличить намотку челночной нити, уменьшить длину петли, нити иглы и упростить конструкцию челнока.
Кроме того, точка схода челночной нити в секторе петлеобразования смещена относительно осевой линии, что позволяет ей за счет сил упругости и наличия крутящего момента, созданного дополнительным скручиванием нити, самоориентироваться относительно носка челнока путем переброса с одной стороны на другую, благодаря чему за каждый последующий оборот гильзы нитка получает один виток крутки обратного направления, чем за п р едыдущи й.
5 Это устраняет закручивание челночной нити.
На фиг. 1 изображен описываемый челнок, вид спереди; на фиг. 2 — то же, вид сбоку с разрезом по вертикально" ; на фиг. 3—
10 пространственная схема вращающегося челнока.
Вращающий челнок состоит из корпуса 1, гильзы 2, выполненной в виде незамкнутого полого тора, один конец которого заострен для
15 входа в петлю нити иглы, а другой снабжен крышкой 8 с тормозом челночной нити и отверстием 4 для ее выхода. Початок челночной нити (на чертежах не показан) вставляется в гильзы при откинутой крышке. На образующей поверхности гильзы имеются четыре отверстия 5, в которые входят пальцы б, помещенные в отверстия 7 ведущего диска 8, >кестко сочлененного с челночным валом 9. На правых концах пальцев имеются ролики 10, входящие образующими поверхностями в канавку 11 неподви>кного пространственного кулачка 12.
Гильза с початком нити, конец которой выходит из отверстия 4, приводится во враще30 иие ведущим диском через пальцы. Во время
249174
Рг 2 фг I образования петли на пуска игольной нити гильза носиком входит в,нее, расширяя .петлю своей .обтекаемой формой и проводит челночную нить.
При этом канавка кулачка спрофилирована так, что каждый из пальцев при подходе к петле укрывается в отверстие 7 ведущего диска, обеспечивая в секторе петлеобразования у зазор б между гильзой и диском для свободного прохода петли. Для устойчивого движения гильзы шаг t между пальцами подобран так,,что одновременно в зацеплении с гильзой находится не менее трех пальцев.
После полного прохода гильзы в петлю нить стягивается рычагом нитепритягивателя, который и производит окончательную утяжку стеж,ка.
И3.-4.д, щ4щения гильзы с челночной ниткОй степень крутки последней изменяется соответствеййо передаточному числу за каждый образованный стежок. Для устранения скручивания точка схода челночной нити в сектора петлеобразования у смещена относительно осевой линии..Это позволяет ей самоориентироваться относительно носка челнока путем переброса с одной стороны носика на другую в результате наличия крутящего момента, созданного дополнительным скручиваниемм нити, и упругости самой нити. Вращающийся челнок такой конструкции можно проектировать при передаточном отношении от гла вного вала 1: 1, 1: 2 и 1: 3.
Предмет изобретения
1. Вращающийся челнок к швейным машинам, состоящий из корпуса, вращающейся гильзы, несущей в себе челночную нить, и привода гильзы, отличающийся тем, что, с целью упрощения конструкции челнока, увеличения намотки челночной нити и уменьшения длины петли игольной нити, вращаю10 щаяся гильза выполнена в виде незамкнутого полого тора, один конец которого заострен для входа в петлю нити иглы, а другой снабжен крышкой с тормозом челночной нити, приводимой во вращение четырьмя, пальцами, по15 мещенными в направляющих ведущего диска и получающих осевое перемещение для входа в отверстия гильзы от неподвижного простран ственного кулачка, что позволяет создать зазор в секторе петлеобразования между
20 гильзой и ведущим диском для свободного прохода образующейся петли и челночной нити.
2. Челнок по п. 1, отличающийся тем, что, с целью устранения закручивания челночной
25 нити, точка схода челночной нити в секторе петлеобразования смещена относительно осевой линии, что позволяет ей за счет сил упругости и наличия крутящего момента, созданного дополнительным скручиванием нити, 30 самоориентироваться относительно носка челнока путем переброса с одной стороны на другую, благодаря чему за каждый последующий оборот гильзы нитка получает один виток крутки обратного направления, чем за предыдущий.
