Реферат

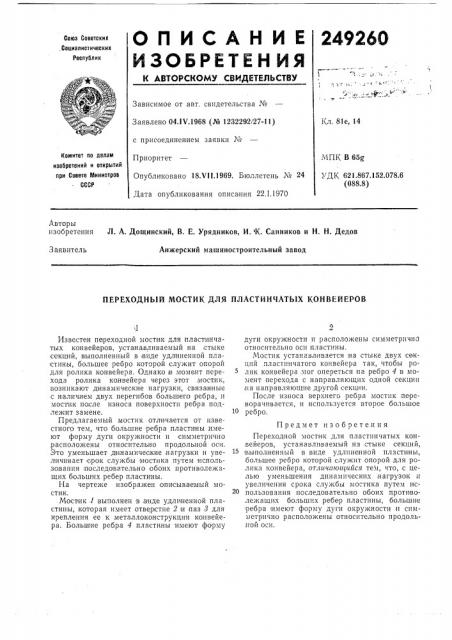

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт, свидетельства №

Кл. 81е, 14

Заявлено 04.1V.1968 (№ 1232292!27-11) с присоединением заявки ¹

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 65g

УДК 621.867.152.078.6 (088.8) Опубликовано 18.Vll 1969 Бюллетень № 24

Дата опубликования описа ния 22,1.1970

Авторы изобретения Л. А. Дощинский, В. Е. Урядников, И. К. Санников и H. Н. Дедов

Анжерский машиностроительный завод

Заявитель

ПЕРЕХОДНЫЙ МОСТИК ДЛЯ ПЛАСТИНЧАТЫХ КОНВЕЙЕРОВ

Известен переходной мостик для пластинчатых конвейеров, устанавливаемый на стыке секций, выполненный в виде удлиненной пла стины, большее ребро которой служит опорой для ролика конвейера. Однако в момент перехода ролика конвейера через этот,мостик, возникают динамические нагрузки, связанные с наличием двух перегибов большего ребра, и мостик после износа поверхности ребра подлежит замене.

Предлагаемый мостик отличается от известного тем, что большие ребра пластины имеют форму дуги окружности и симметрично ,расположены относительно продольной оси.

Это уменьшает динамические .нагрузки и увеличивает срок службы .мостика путем использования последовательно обоих противолежащих больших ребер пластины.

На чертеже изображен описываемый мостик.

Мостик 1 выполнен в,виде удлиненной пластины, которая имеет отвер стие 2 и паз 8 для крепления ее к металлоконструкции конвейера. Большие ребра 4 пластины имеют форму дуги окружности и расположены симметрично относительно оси пластины.

Мостик устанавливается:на стыке двух секций пластинчатого конвейера так, чтобы ролик конвейера,»or опереться на ребро 4 в момент перехода с направляющих одной секции ,на направляющие другой секции.

После износа верхнего ребра мостик переворачивается, и используется второе большое ребро.

Предмет изобретения

Переходной мостик для пластинчатых конвейеров, устанавливаемый на стыке секций, выполненчый в виде удлиненной пластины, большее ребро которой служит опорой для ролика конвейера, отличтотцайся тем, что, с целью уменьшения динамических, нагрузок If увеличения срока службы мостика путем Нспользования последовательно обоих противолежащих больших ребер пластины, большие ребра имеют форму дуги окружности и симметрично расположены относительно продольной оси.

249260
