Реферат

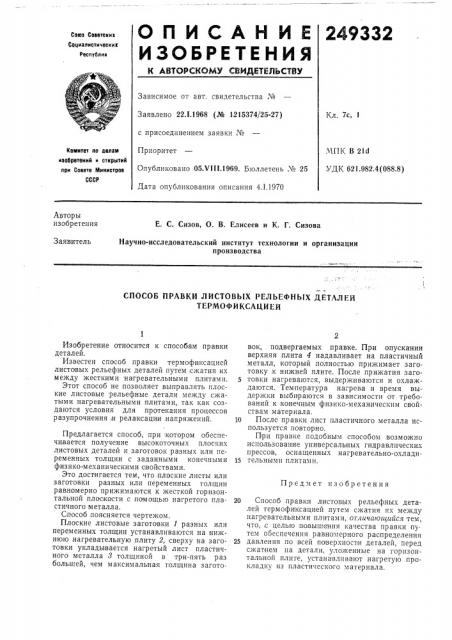

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Ресаублии

Зависимое от авт. свидетельства №

Заявлено 22.1.1968 (№ .1215374/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 05Х1!1.1969. Бюллетень № 25

Дата опубликования описания 4.1.1970

Кл. 7с, 1

МПК В 214

УДК 621.982,4 (088.8) Комитет оо делам иаоСретений N открытий ари Совете Министров

СССР

Авторы изобретения

Е. С. Сизов, О. В, Елисеев и К. Г. Сизова

Заявитель

Научно-исследовательский институт технологии и организации производства

СПОСОБ ПРАВКИ ЛИСТОВЬ1Х РЕЛЬЕФНЫХ ДЕТАЛЕЙ

ТЕРМОФИКСАЦИЕЙ

Предмет изобретения

Изобретение относится к способам правки деталей.

Известен способ правки термофиксацией листовых рельефных деталей путем сжатия их между жестки ми нагревательными плитами.

Этот способ не позволяет выправлять плоские ли стовые рельефные детали между сжатыми нагревательными плитами, так как создаются условия для протекания процессов разупрочнения,и релаксации напряжений.

Предлагается способ, при котором обеспечивается получение высокоточных плоских листовых деталей и заготовок разных или переменных толщин с заданными конечными физико-механическими овой ствами.

Это достигается тем, что плоские листы или заготовки разных или переменных толщин равномерно прижимаются к жесткой горизонтальной плоскости с помощью нагретого пластичного металла.

Способ поясняется чертежом.

Плоские листовые заготовки 1 разных или переменных толщин устанавливаются на нижнюю нагревательную плиту 2, сверху на заготовки укладывается нагретый лист пластичного металла 3 толщиной в три-пять раз большей, чем максимальная толщина заготовок, подвергаемых правке. При опускании верхняя плита 4 надавливает на пластичный металл, который полностью прижимает заготовку к нижней плите. После прижатия заго5 товки нагреваются, выдерживаются и охлаждаются. Температура нагрева и время выдер>кки выбираются в зависимости от требований к конечным физико-механическим свойствам материала.

10 После правки лист пластичного металла используется повторно.

При правке подобным способом возможно использование универсальных гидравлических прессов, оснащенных нагревательно-охлади15 тельными плитами.

20 Способ правки листовых рельефных деталей термофиксацией путем сжатия их между нагревательными плитами, отличающийся тем, что,,с целью повышения качества правки пу. тем обеспечения равномерного распределения

25 давления по всей поверхности деталей, перед сжатием на детали, уложенные на горизонтальной плите, устанавливают нагретую прокладку из пластического материала.
